Hyundai i30N (2019 год). Руководство - часть 6





2-61

Сист

емы б

е

зопасности ав

томобиля

2

Транспортные средства
оснащаются пассивной системой
подушек безопасности водителя и
переднего пассажира.
Передние подушки безопасности
разработаны как дополнение к
ремням безопасности с тремя
точками крепления. Для этих
подушек безопасности, чтобы
обеспечить надлежащую защиту,
всегда должны быть пристегнуты
ремни безопасности.
Если ремни безопасности не будут
пристегнуты, то при аварии могут
быть получены серьезные травмы,
возможно со смертельным
исходом. Система подушек
безопасности спроектирована
как дополнение к ремням
безопасности и не заменяет их.
Кроме того, подушки безопасности
не рассчитаны на срабатывание
при каждом столкновении. При
некоторых авариях системой
защиты являются только ремни
безопасности.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ПОДУШЕК БЕЗОПАСНОСТИ

ВСЕГДА следует использоваться ремни безопасности и детское
удерживающее устройство — каждую поездку, каждый раз, всеми!
Даже с подушками безопасности при столкновении могут быть
получены серьезные или смертельные травмы, если в момент
срабатывания подушки безопасности не использовать
ненадлежащим образом ремни безопасности.
НИКОГДА не устанавливайте любую детскую удерживающую
систему или дополнительные подушки на переднем пассажирском
сиденье, если подушка безопасности переднего пассажира не
деактивирована. При срабатывании подушка безопасности может
сильно ударить младенца или ребенка, нанося серьезные или
смертельные травмы.
ВПД - Всегда Пристегивайте Детей до 13 лет на заднем сиденье. Это
наиболее безопасное место для детей любого возраста. Если
ребенок от 13 лет и старше должен сидеть на переднем сидении, он
должен быть пристегнут ремнем безопасности, а сиденье должно
быть смещено как можно дальше назад.
Пока транспортное средство не будет запарковано и остановлен
двигатель все пассажиры и водитель должны сидеть на подушке
сидения вертикально со спинкой сиденья в вертикальном
положении с пристегнутыми ремнями безопасности, ноги должны
быть удобно вытянуты, ступни ног должны упираться в пол. Если
во время аварии кто-то будет находиться в другом положении, то
при раскрытии подушки безопасности он может получить серьезную
травму или травму со смертельным исходом.
Водитель и пассажиры никогда не должны сидеть или наклоняться
излишне близко к подушкам безопасности или прислоняться к двери
или центральной консоли.

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-62

Системы безопасности автомобиля

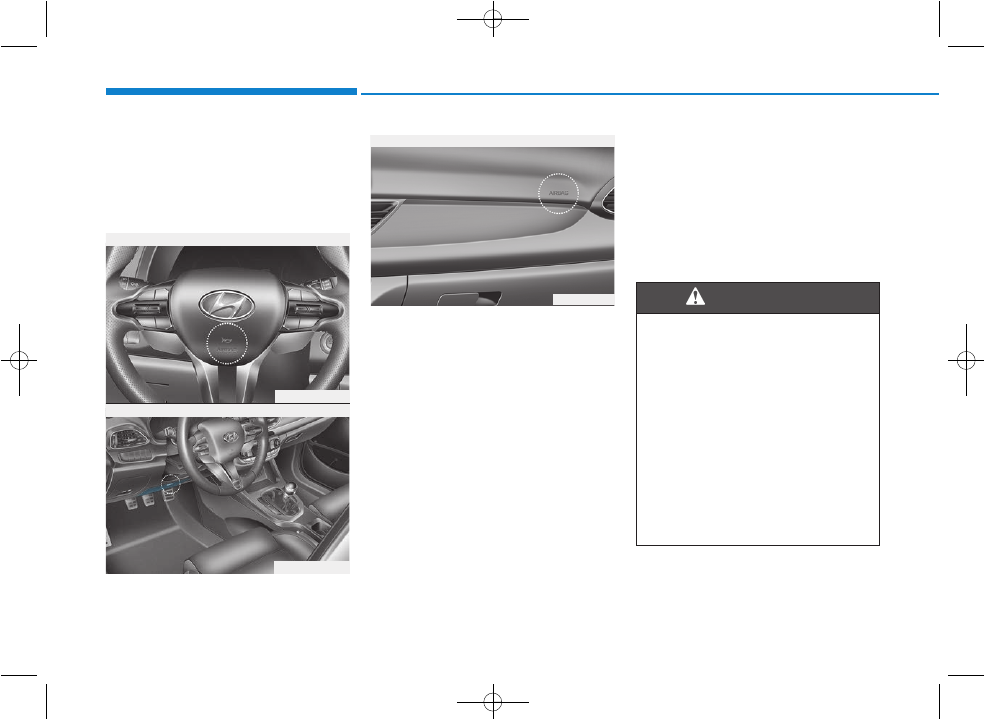

Расположение подушек
безопасности

Передние подушки
безопасности водителя и
пассажира

Данное транспортное средство
оборудовано дополнительной
системой безопасности (ДСБ) и
ремнями с креплением в трех
точках для сидений водителя и
пассажира.
SRS состоит из подушек
безопасности, установленных под
крышками в центре рулевого
колеса, в нижней части передней
панели на стороне водителя под
рулевым колесом, и в панели
приборов со стороны пассажира
(над вещевым ящиком).
Подушки безопасности
маркированы рельефной надписью
"AIR BAG" на мягких крышках.

ДСБ предназначена для
обеспечения дополнительной
защиты для водителя
транспортного средства и
переднего пассажира, помимо
системы ремней безопасности, в
случае достаточно серьезного
фронтального столкновения.

OPDEN037033

OPDEN037034

Коленная подушка безопасности водителя

OPD036041

Передняя подушка безопасности пассажира

Передняя подушка безопасности водителя

Для снижения риска нанесения
телесных повреждений, в
случае срабатывания передней
подушки безопасности,
должны быть приняты
следующие меры предо

-

сторожности:

Ремни безопасности
должны быть всегда
пристегнуты, чтобы
удерживать людей в
надлежащем положении.

(Продолжение)

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-63

Сист

емы б

е

зопасности ав

томобиля

2

Выключатель подушки
безопасности переднего
пассажира

Выключатель предназначен для
отключения подушки безопасности
переднего пассажира с целю
перевозки пассажиров, для
которых существует повышенный
риск получения травм в результате
раскрытия подушки безопасности
из-за их возраста, роста или
медицинских показаний.

(Продолжение)

Сиденье следует переме

-

стить как можно дальше от
передних подушек безопас

-

ности, при этом сохраняя
контроль над транспортным
средством.

Не следует прислоняться к
двери или центральной
консоли.

Не следует разрешать
переднему пассажиру
класть ноги на панель
приборов.

(Продолжение)

(Продолжение)

Никакие предметы (такие,
как крышка передней
панели, держатель
мобильного телефона,
держатель для напитков,
освежители воздуха или
наклейки) не должны
находиться около модулей
подушки безопасности на
рулевом колесе, на
приборной панели, около
ветрового стекла и на
панели переднего
пассажира выше вещевого
ящика. При срабатывании
подушек безопасности
такие объекты могут стать
причиной травм.

Не размещайте какие-либо
предметы на лобовом
стекле или на зеркале
заднего внутри салона.

OPDE036064

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-64

Системы безопасности автомобиля

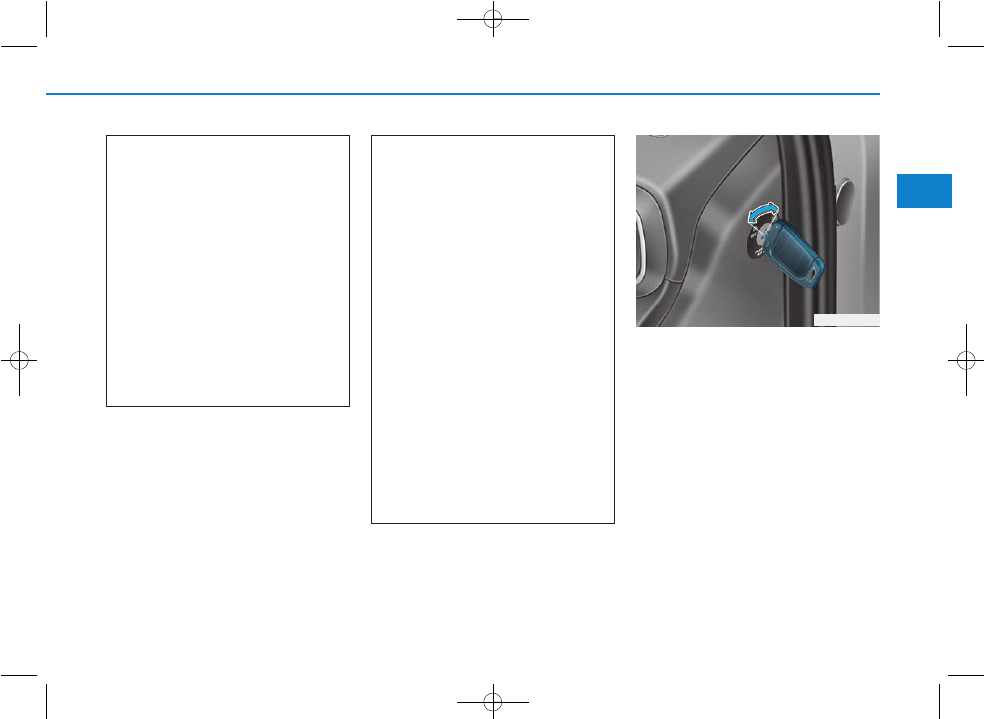

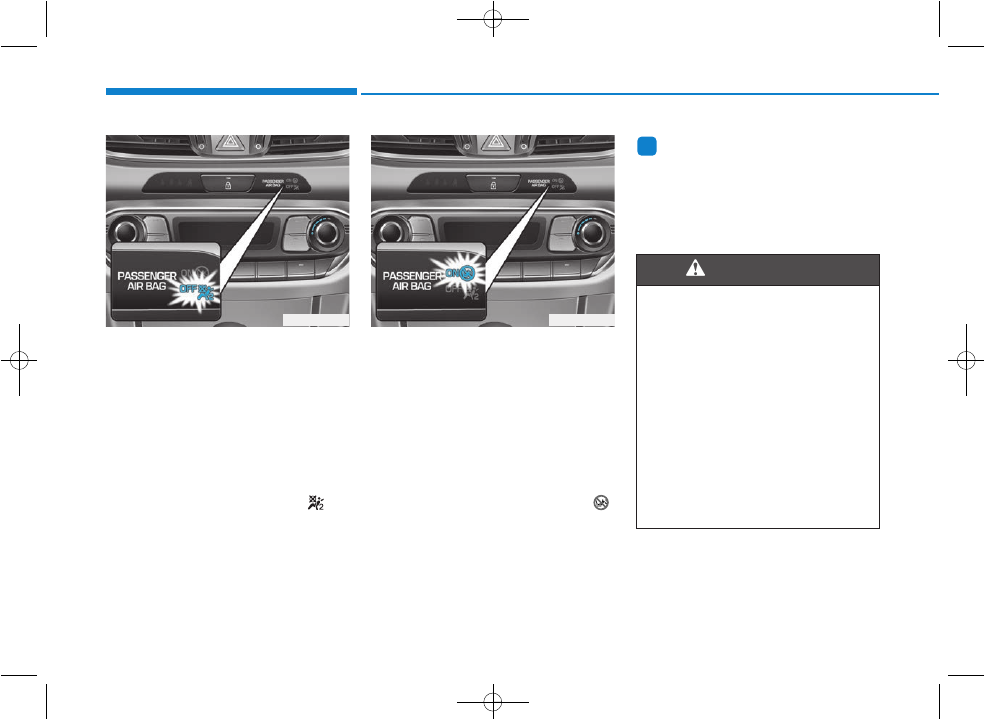

Способ отключения подушки
безопасности переднего
пассажира:
Вставьте ключ или аналогичное
твердое устройство в
выключатель подушки
безопасности переднего
пассажира и поверните его в
положение OFF (выкл.). Загорится
индикатор выключения подушки
безопасности пассажира (

) и

будет гореть до повторного
включения этой подушки
безопасности.

Повторное включение подушки
безопасности переднего
пассажира:
Вставьте ключ или аналогичное
твердое устройство в
выключатель подушки
безопасности переднего
пассажира и поверните его в
положение ON (вкл.). Загорится
индикатор включения подушки
безопасности для пассажира (

)

и будет гореть в течение 60 с.

Информация

Индикатор включения/
выключения подушки безопасности
переднего пассажира загорается
приблизительно на 4 с после
включения зажигания.

i

Запрещается перевозить
взрослых пассажиров на
переднем сиденье, если горит
индикатор отключения
подушки безопасности
пассажира. Если индикатор
горит, то при столкновении
подушка безопасности не
сработает. Необходимо
включить подушку
безопасности переднего
пассажира или попросить
пассажира пересесть на
заднее сиденье.

ОСТОРОЖНО

OPDE036065

OPDE036036

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-65

Сист

емы б

е

зопасности ав

томобиля

2

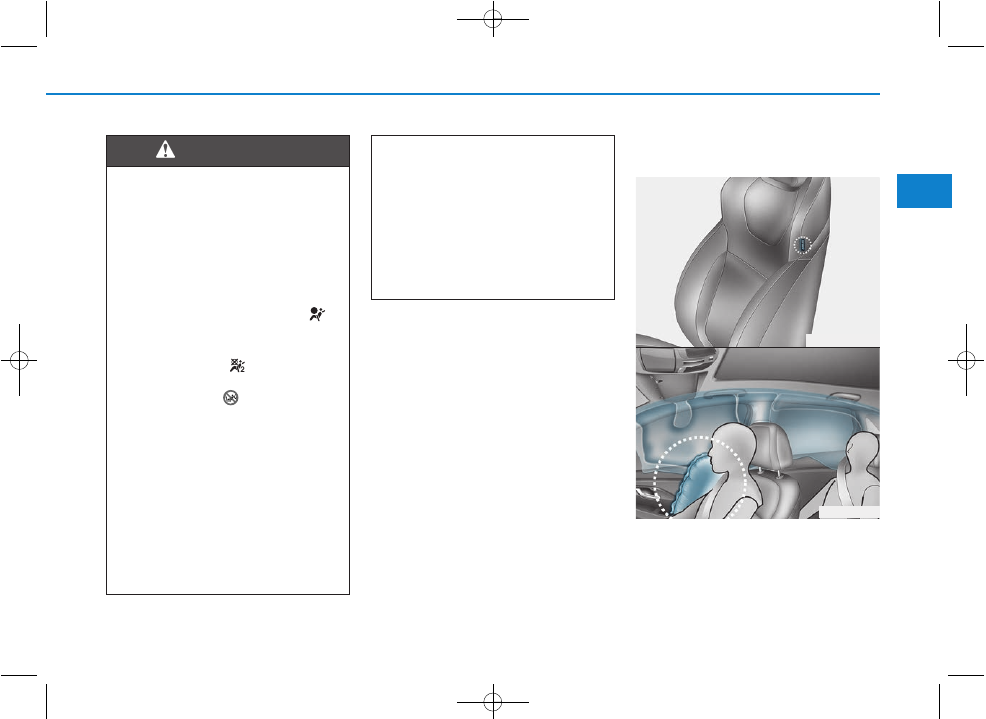

Боковые подушки
безопасности

Данное транспортное средство
оснащено боковыми подушками
безопасности в каждом переднем
сиденье.

В случае неисправности
выключателя подушки
безопасности переднего
пассажира могут возникнуть
следующие условия:

На панели приборов
загорится контрольная
лампа неисправности
подушек безопасности (

).

Индикатор выключения
подушки безопасности
пассажира (

) не будет

гореть, а индикатор
включения (

) загорится и

погаснет приблизительно
через 60 с. Подушка
безопасности переднего
пассажира раскроется при
лобовом столкновении,
даже если выключатель
подушки безопасности
переднего пассажира
установлен в положение
OFF (выкл.).

(Продолжение)

ОСТОРОЖНО

(Продолжение)

Рекомендуется как можно
скорее организовать
проверку выключателя
подушки безопасности
переднего пассажира и
системы подушек безопас

-

ности у официального
дилера HYUNDAI.

OPDEN037042

OPD036043

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-66

Системы безопасности автомобиля

Подушки безопасности
предназначены для
дополнительной защиты водителя
и переднего пассажира, помимо
ремней безопасности.
Боковые подушки безопасности
срабатывают только при
определенных боковых
столкновениях, в зависимости от
серьезности столкновения, угла,
скорости и места удара.
Боковые подушки безопасности с
обеих сторон автомобиля
раскрываются в случае
регистрации опрокидывания
датчиком опрокидывания. (Если
датчик опрокидывания
установлен)
Боковые подушки безопасности не
рассчитаны на срабатывание во
всех случаях бокового столкновения.

(Продолжение)

Не следует использовать
дополнительные крышки
сидений. Это скажется на
эффективности системы.

Недопустимо вешать какие-
либо предметы, кроме
одежды. В случае дорожно-
транспортного происше

-

ствия посторонние
предметы могут повредить
автомобиль и привести к
травмам, особенно при
раскрытии воздушной
подушки.

Не следует размещать
какие-либо предметы на
подушки безопасности или
между подушкой безопас

-

ности и собой. Также
запрещается устанавливать
какие-либо предметы
вокруг области раскрытия
подушек безопасности,
например около двери,
боковых стекол дверей,
передней и задней стойки.

(Продолжение)

Для снижения риска нанесения
телесных повреждений, в
случае срабатывания боковой
подушки безопасности,
должны быть приняты
следующие меры:

Ремни безопасности
должны быть всегда
пристегнуты, чтобы
удерживать людей в
надлежащем положении.

Не следует разрешать
пассажирам прислоняться
головой или туловищем к
двери, класть руки на
дверь, высовывать руки из
окна или располагать какие-
либо объекты между
дверями и сиденьями.

Обод рулевого колеса
следует удерживать в
соответствующих положению
часовой стрелки "9" и "3"
часа местах, чтобы
минимизировать риск
получения травмы рук.

(Продолжение)

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-67

Сист

емы б

е

зопасности ав

томобиля

2

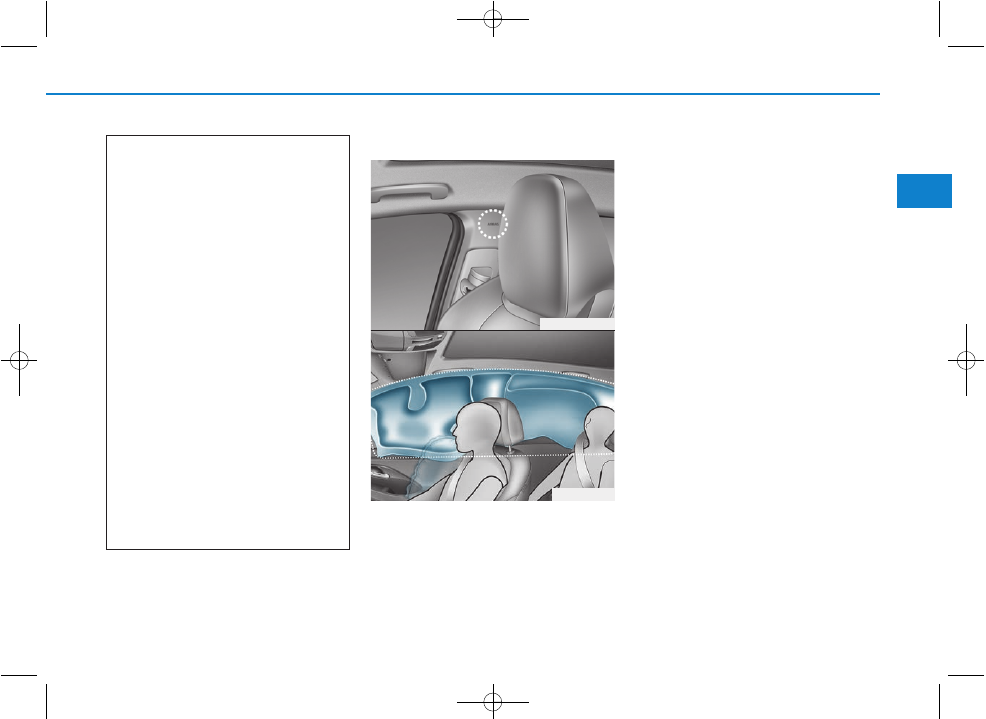

Шторка безопасности

Шторки безопасности
расположены с обеих сторон
вдоль обоих рельсов люка над
передними и задними дверями.

Они предназначены для защиты
головы людей на передних и
задних боковых сидений при
определенных боковых
столкновениях.
Шторки безопасности
срабатывают только при
определенных боковых
столкновениях, в зависимости от
серьезности столкновения, угла,
скорости и места удара.
Шторки безопасности с обеих
сторон автомобиля раскрываются
в случае регистрации
опрокидывания датчиком
опрокидывания. (Если датчик
опрокидывания установлен)
Шторки безопасности не
рассчитаны на срабатывание во
всех случаях бокового
столкновения.

(Продолжение)

Не следует размещать
какие-либо предметы между
дверью и сиденьем. При
раскрытии боковой
подушки безопасности ими
могут быть нанесены
серьезные травмы.

Не следует размещать какое-
либо вспомогательное
оборудование сбоку или
рядом с боковой подушкой
безопасности.

Избегайте ударов по дверям
при включенном зажигании,
так как это может  привести
к раскрытию боковых
подушек безопасности.

Обслуживание, в случае
повреждения сиденья
или крышки сиденья,
рекомендуется проводить у
официального дилера
HYUNDAI.

OPDEN037044

OPD036045

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-68

Системы безопасности автомобиля

(Продолжение)

Не устанавливайте
предметы в области
раскрытия подушки
безопасности.

Также

запрещается устанавливать
какие-либо предметы
вокруг области раскрытия
подушек безопасности,
например около двери,
боковых стекол дверей,
передней и задней стойки,
бокового рейлинга крыши.

Не вешайте какие-либо
предметы кроме одежды,
особенно если они твердые
или хрупкие.
В случае дорожно-
транспортного проис

-

шествия посторонние
предметы могут повредить
автомобиль и привести к
травмам.

(Продолжение)

Для снижения риска
нанесения телесных
повреждений, в случае
срабатывания передней
подушки безопасности,
должны быть приняты
следующие меры:

Все люди должны быть
всегда пристегнуты
ремнями безопасности,
чтобы удерживать людей в
надлежащем положении.

Детская удерживающая
система должна быть
должном образом
закреплена как можно
дальше от двери.

(Продолжение)

ОСТОРОЖНО

(Продолжение)

Не следует разрешать
пассажирам прислоняться
головой или туловищем к
двери, класть руки на
дверь, высовывать руки из
окна или располагать какие-
либо объекты между
дверями и сиденьями.

Запрещается открывать или
производить ремонт шторок
безопасности.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-69

Сист

емы б

е

зопасности ав

томобиля

2

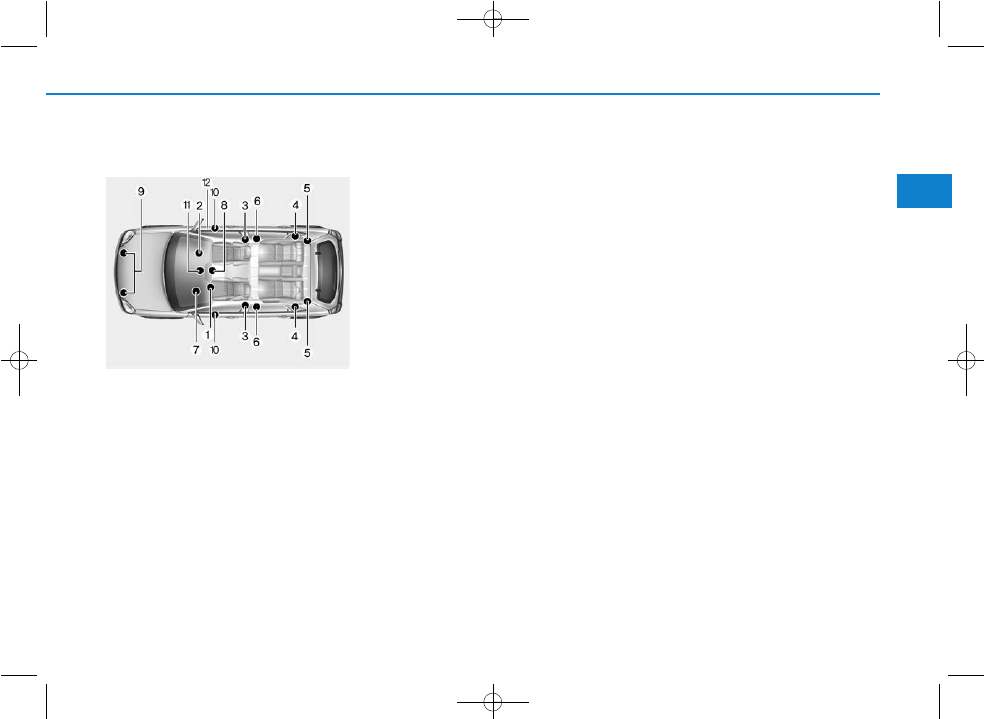

Принцип работы системы
подушек безопасности

В систему подушек безопасности
SRS входят следующие элементы:
(1) Модуль фронтальной подушки

безопасности водителя/модуль
коленной подушки
безопасности водителя

(2) Модуль передней подушки

безопасности пассажира

(3) Модули боковых подушек

безопасности/Датчики
бокового удара

(4) Модули надувных шторок

(5) Задний преднатяжитель

втягивающего устройства (при
наличии)

(6) Преднатяжители,

расположенные на катушке
ремня безопасности

(7) Контрольная лампа

неисправности подушек
безопасности

(8) Модуль управления ДСБ

(SRSCM) / датчик
опрокидывания

(9) Датчики лобового удара
(10) Датчики бокового давления
(11) Переключатель для

включения/отключения
(передней подушки
безопасности пассажира)

(12) Выключатель фронтальной

подушки безопасности
пассажира

Если ключ в замке зажигания
находится в положении “ON”
(Вкл.), блок управления SRSCM
вспомогательной системы
безопасности SRS постоянно
проверяет все ее элементы, чтобы
в случае возникновения
аварийной ситуации определить,
необходимо ли при данной силе
удара приводить в действие
подушки безопасности и
преднатяжители ремней
безопасности.

OPDE037063

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-70

Системы безопасности автомобиля

Сигнальная лампа
ДСБ

Сигнальная лампа подушки
безопасности SRS
(дополнительная система
безопасности) на приборной
панели отображается в виде
символа подушки безопасности,
как показано на рисунке. Система
проверяет электрическую систему
подушки безопасности на наличие
неисправностей. Светящийся
индикатор указывает на наличие
потенциальных проблем в системе
подушек безопасности, которая
может включать боковые подушки
безопасности и (или) шторки
безопасности, используемые
для защиты при опрокидывания
(если установлен датчик
опрокидывания).

При лобовом столкновении от
умеренного до серьезного
датчиками фиксируется быстрое
замедление транспортного
средства. Если степень
замедления будет достаточно
высокой, то блоком управления
будут активизированы передние
подушки безопасности с
необходимой силой.
Передние подушки безопасности
предназначены для защиты
водителя и переднего пассажира
при лобовом столкновении, при
котором достаточная защита не
может быть обеспечена одними
только ремнями безопасности.

Если ДСБ неисправна,
подушки безопасности могут
не раскрыться должным
образом при аварии,
увеличивая риск серьезной
травмы или смерти.
Любое из следующих условий
указывает на неисправность
ДСБ:

При включении зажигания
сигнальная лампа не
загорается в течение
приблизительно 6 секунд.

Сигнальная лампа
продолжает светится после
пришествия примерно 6
секунд.

Сигнал продолжает
светиться во время движения
транспортного средства.

Сигнальная лампа мигает
при работающем двигателе.

(Продолжение)

ОСТОРОЖНО

(Продолжение)
При наличии любого из
перечисленных выше условий
рекомендуется, чтобы ДСБ
была как можно скорее
проверена официальным
дилером HYUNDAI.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-71

Сист

емы б

е

зопасности ав

томобиля

2

При необходимости, в случае
бокового столкновения или
опрокидывания, боковыми
подушками безопасности
обеспечивается дополнительная
защита путем поддержки верхней
боковой части туловища.
• Система подушек безопасности

может быть активизирована
только при включенном
зажигании.

• Подушки безопасности

срабатывают при определенных
фронтальных или боковых
столкновениях для защиты
водителя и пассажиров от
серьезных травм.

• Определенная скорость, при

которой произойдет раскрытие
подушек безопасности, не
задана. Раскрытие подушек
производится, как правило, на
основании силы и направления
удара. Есть два фактора, на
основании которых датчиком
генерируется электронный
сигнал на раскрытие подушек
безопасности.

• Раскрытие подушек безопасности

зависит от ряда факторов,
включая скорость транспортного
средства, угол столкновения и
плотность и жесткость
транспортных средств или
объектов, с которыми произошло
столкновение. Определяющие
факторы не ограничиваются
указанными выше.

• Передние подушки безопасности

моментально полностью
надуваются и сдуваются.
Практически невозможно увидеть,
что подушки безопасности
надуваются во время аварии.
Намного более вероятно, что
после столкновения просто будет
видно, что ненадутые подушки
безопасности висят из своих
отсеков для хранения.

• В дополнение к подушкам

безопасности, срабатывающим
при серьезных боковых
столкновениях, транспортные
средства оборудованы датчиком
опрокидывания, который
активирует боковые подушки
безопасности и (или) шторки
безопасности, если система
обнаружит опрокидывание.

При обнаружении опрокиды

-

вания для обеспечения защиты
от выбрасывания из салона
боковые подушки безопасности
будут оставаться надутыми
более длительный период
времени, особенно при
использовании вместе с ремнями
безопасности. (Если датчик
опрокидывания установлен)

• Для обеспечения надлежащей

защиты подушки безопасности
могут надуваться очень быстро.
Для предотвращения при
столкновении удара человека о
конструкции транспортного
средства раскрытие подушки
безопасности происходит за
чрезвычайно короткое время.
При такой скорости раскрытия
снижается риск получения
серьезных или опасных для
жизни травм и, таким образом,
она должна учитываться при
проектировании подушки
безопасности.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-72

Системы безопасности автомобиля

Однако быстрое раскрытие
подушки безопасности также
может вызвать травмы, которые
могут включать травмы лицевой
части, ушибы и сломанные
кости, потому что при такой
скорости раскрытия удар от
подушки безопасности может
быть значительной силы.

• При некоторых обстоятельствах

контакт с подушкой
безопасности может вызвать
травмы со смертельным
исходом, особенно если сидеть к
подушке безопасности
чрезмерно близко.

Для снижения риска получения
травм в случае раскрытия подушки
безопасности можно принять
определенные меры. Самый
высокий уровень риска - слишком
нахождение слишком близко к
подушке безопасности. Для
раскрытия подушки безопасности
требуется некоторое
пространство. Водителю
рекомендуется находиться как
можно дальше от центра рулевого
колеса, сохраняя контроль над
транспортным средством.

Когда блок управления подушками
безопасности обнаруживает
достаточно серьезный удар в
переднюю часть транспортного
средства, он автоматически
надувает передние подушки
безопасности.

OLMB033054

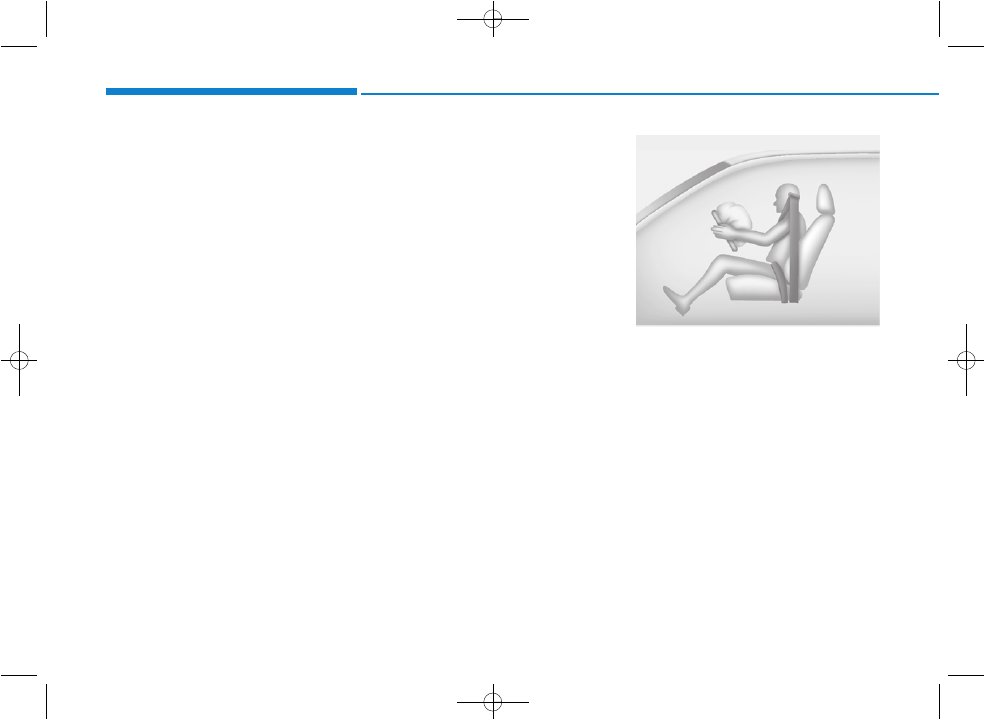

Передняя подушка безопасности водителя (1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-73

Сист

емы б

е

зопасности ав

томобиля

2

После срабатывания происходит
разрыв швов мягкой крышки,
которая отделятся под давлением
при расширении подушек
безопасности. Последующее
открытие крышек позволяет
полное раскрытие подушек
безопасности.
Полное раскрытие подушки
безопасности, совместно с
надлежащим образом
пристегнутыми ремнями безопас

-

ности, позволяет замедлить
перемещение водителя или
переднего пассажира вперед и
снизить риск травм головы или
грудной клетки.

После полного раскрытия подушка
сразу же начинает сдуваться,
обеспечивая водителю видимость
и возможность управления
транспортным средством, в
случае необходимости.

OLMB033056

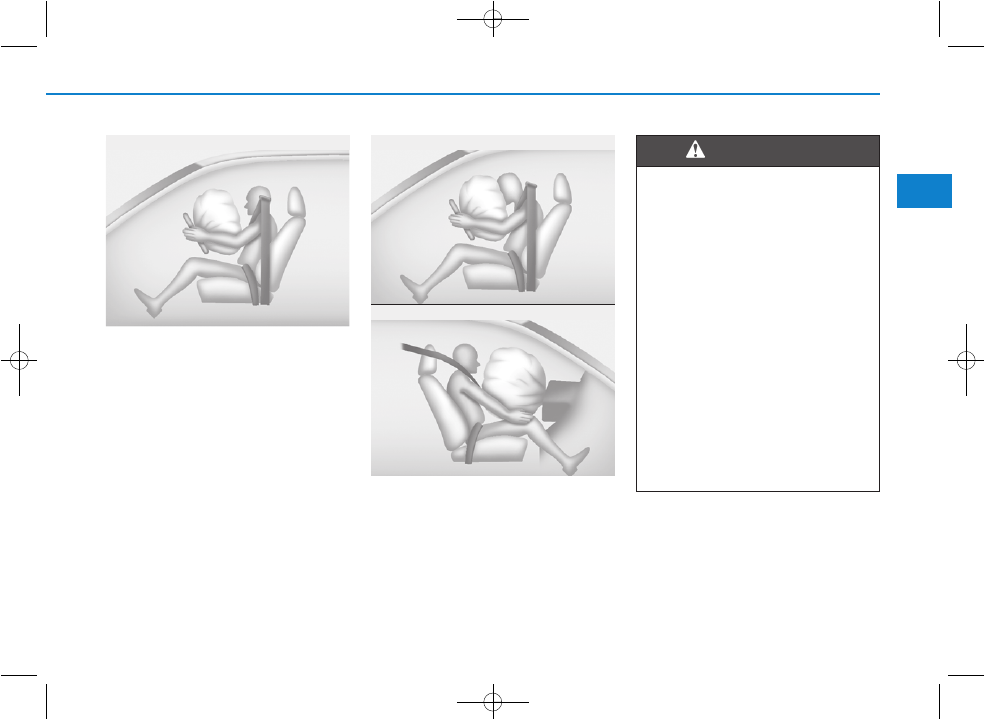

Передняя подушка безопасности водителя (3)

OLMB033057

Передняя подушка безопасности пассажира

Для предотвращения
получения травм от предметов
при раскрытии подушки
безопасности пассажира:

Не следует размещать какие-
либо предметы (держатель
для напитков, держатель
компакт-дисков, этикетки и т.
д.) на панели переднего
пассажира выше вещевого
ящика, где расположена
подушка безопасности для
пассажира.

Не следует устанавливать
флакон с освежителем
воздуха около комбинации
приборов или на
поверхности приборной
панели.

ОСТОРОЖНО

OLMB033055

Передняя подушка безопасности водителя (2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-74

Системы безопасности автомобиля

Что происходит после
раскрытия подушек
безопасности

После раскрытия передней или
боковой подушки безопасности
она очень быстро сдувается.
Разворачивание подушки
безопасности не будет
препятствовать водителю
возможности видеть через
ветровое стекло или управлять
транспортным средством. Боковые
подушки безопасности после
раскрытия могут некоторое время
оставаться частично надутыми.

После срабатывания подушек
безопасности должны быть
выполнены следующие меры
предосторожности:

Сразу же после
столкновения, как можно
скорее, открыть окна и
двери для уменьшения
длительности воздействия
дыма и порошка, которые
образовались после
срабатывания подушки
безопасности.

Не следует касаться
внутренних компонентов
отсека для хранения
подушки безопасности
непосредственно после ее
срабатывания. После
срабатывания подушки
безопасности эти детали
могут быть очень горячими.

(Продолжение)

ОСТОРОЖНО

(Продолжение)

Всегда тщательно
промывайте открытые
участки кожи холодной
водой с мягким мылом.

Рекомендуется заменить
сработавшие подушки
безопасности у
официального дилера
HYUNDAI при первой же
возможности. Подушки
безопасности являются
одноразовыми.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-75

Сист

емы б

е

зопасности ав

томобиля

2

Шум и дым при
срабатывании подушки
безопасности
При срабатывании подушки
безопасности раздается громкий
шум, и в салоне транспортного
средства возникает дым и
порошковая пыль. Это считается
нормальным при срабатывании
газогенератора модуля надувной
подушки безопасности. После
раскрытия подушки безопасности
может чувствоваться
существенный дискомфорт при
дыхании из-за контакта грудной
клетки с ремнем безопасности и
подушкой безопасности, так же как
от вдыхания дыма и порошка. У
некоторых людей порошок может
вызвать приступ астмы. Если
после раскрытия подушки
безопасности имеют место
проблемы с дыханием, следует
немедленно обратиться за
медицинской помощью.

Хотя дым и порошок нетоксичны,
они могут вызвать раздражение
кожи, глаз, носа, гортани и т. д. При
этом следует немедленно
произвести промывание и
полоскание холодной. Если
признаки сохраняются,
необходимо обратиться за
медицинской помощью.

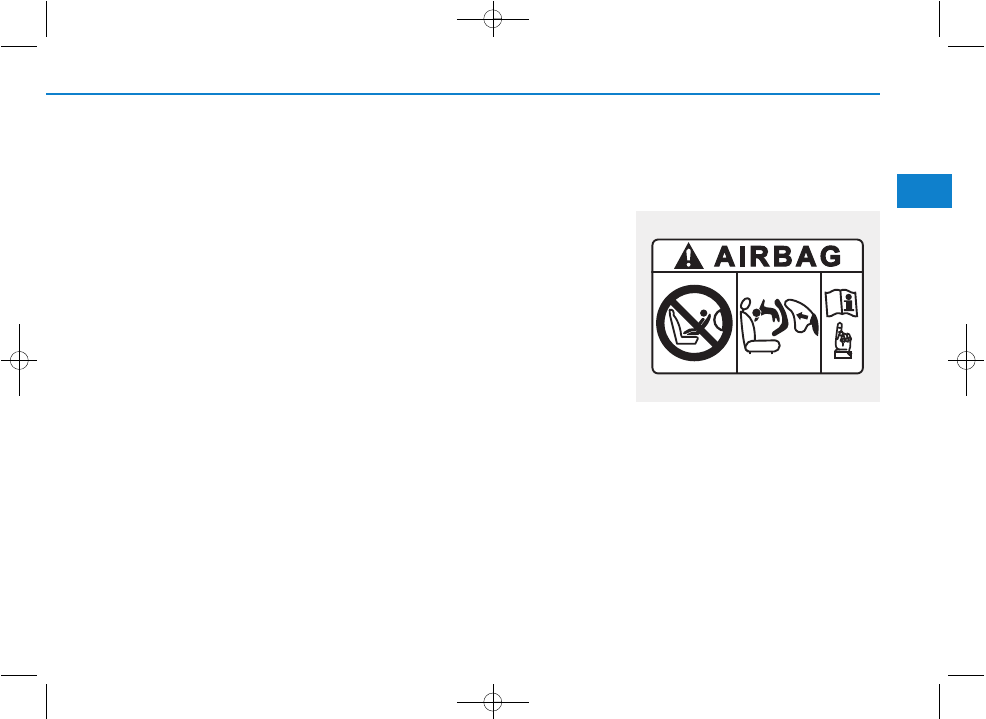

Не следует устанавливать
детское удерживающее
устройство на сиденье
переднего пассажира

Никогда не устанавливайте
детскую удерживающую систему
на переднем пассажирском
сиденье, если подушка
безопасности переднего
пассажира не деактивирована.

OYDESA2042

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-76

Системы безопасности автомобиля

Почему подушка
безопасности не раскрылась
при столкновении?

Подушки безопасности не
рассчитаны на раскрытие при
каждом столкновении. Есть
определенные типы аварий, при
которых, как предполагается,
подушкой безопасности не будет
обеспечена дополнительная
защита. Сюда входят попутные
столкновения (удар сзади), вторые
или третьи столкновения при
авариях с участием нескольких
транспортных средств, так же как
столкновения на низкой скорости.
Повреждение транспортного
средства указывает на
поглощение энергии при
столкновения и не является
индикатором того, должна ли была
сработать подушка безопасности.

Датчики столкновения для
подушек безопасности

ЗАПРЕЩАЕТСЯ устанавли

-

вать детское удерживающее
устройство, обращенное
назад, на сиденье, перед
которым находится
АКТИВНАЯ ПОДУШКА
БЕЗОПАСНОСТИ. Это может
привести к СЕРЬЕЗНОЙ
ТРАВМЕ или СМЕРТИ
РЕБЕНКА.

ОСТОРОЖНО

Для снижения риска
непроизвольного срабаты

-

вания подушек безопасности,
результатом которого мажет
быть серьезная травма или
смерть:

Недопустимы удары по
местам установки подушек
безопасности или датчиков.

Недопустимо производить
техническое обслуживание
датчиков подушек
безопасности или
производить какие-либо
работы в непосредственной
близости от них. Если будет
изменено место установки
или угол установки датчиков,
подушки безопасности
могут непреднамеренно
раскрыться или могут не
раскрыться, когда должны
были это сделать.

(Продолжение)

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     4      5      6      7     ..
