АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-85

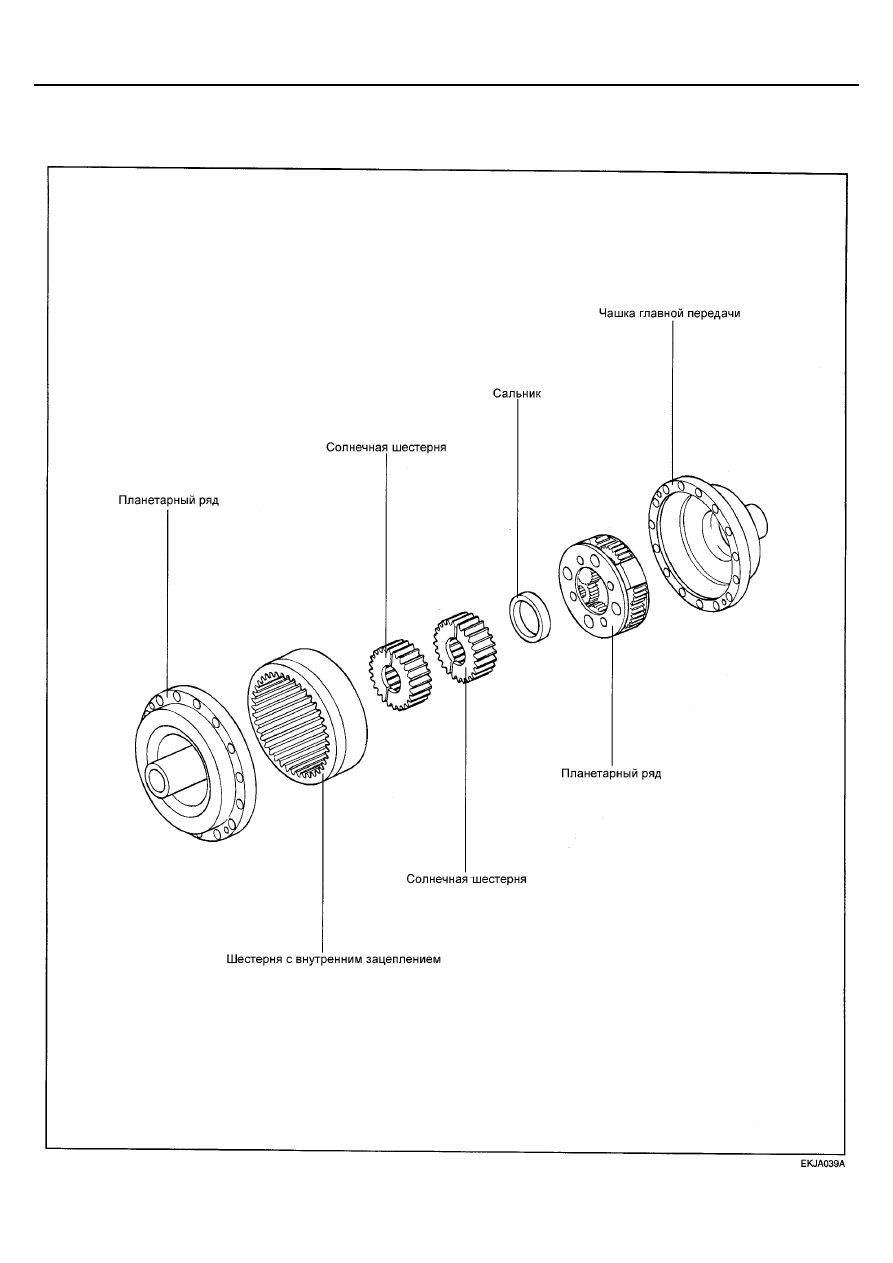

ЧАШКА ДВУХРЯДНОГО ДИФФЕРЕНЦИАЛА – МОДЕЛИ 4WD



ДЕТАЛИ







TR-86

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)

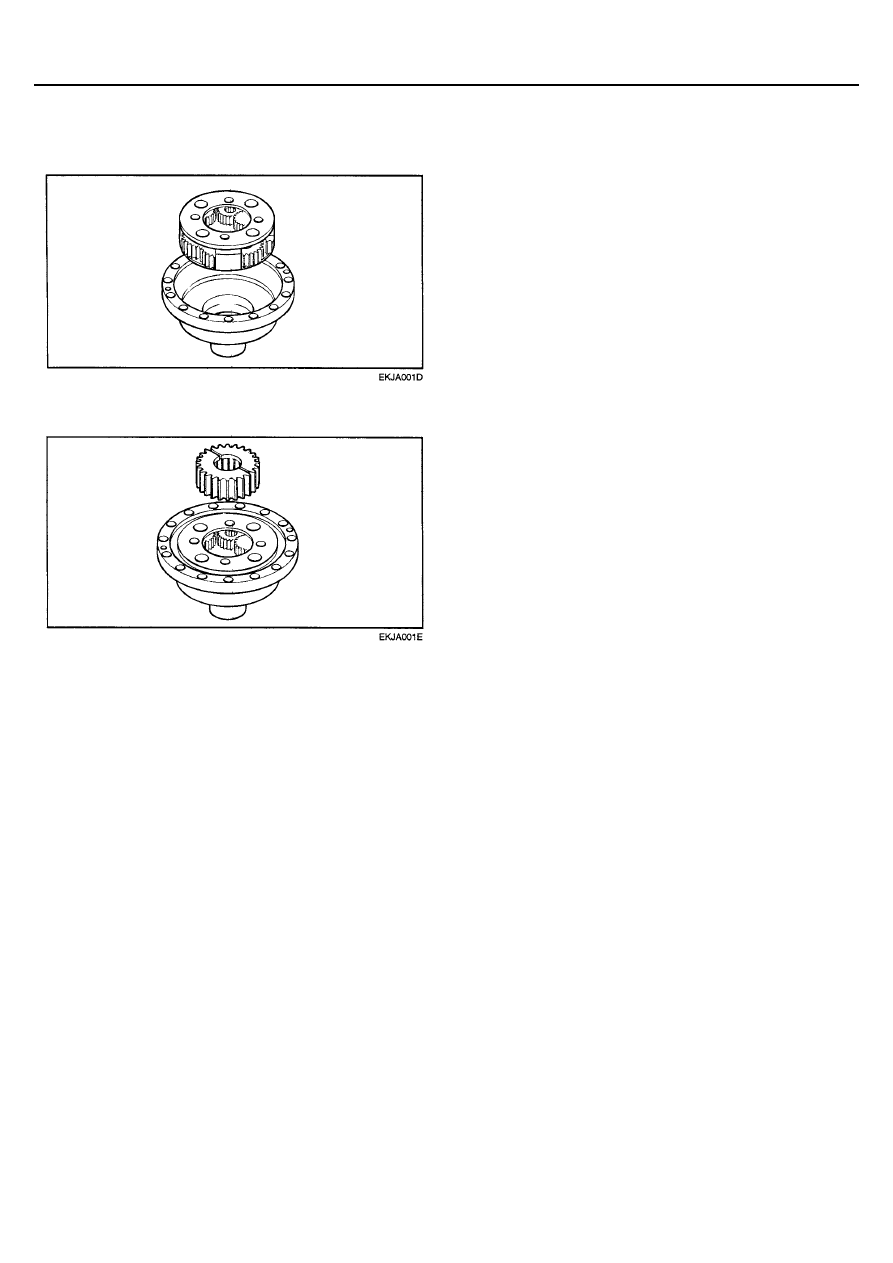

СБОРКА

1.  При установке планетарных рядов (левого и правого)

нанесите LOCTITE 242e или равнозначный.






2.  Будьте осторожны, не повредите сальник.












МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-87







МЕХАНИЧЕСКАЯ
КОРОБКА ПЕРЕДАЧ



ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ



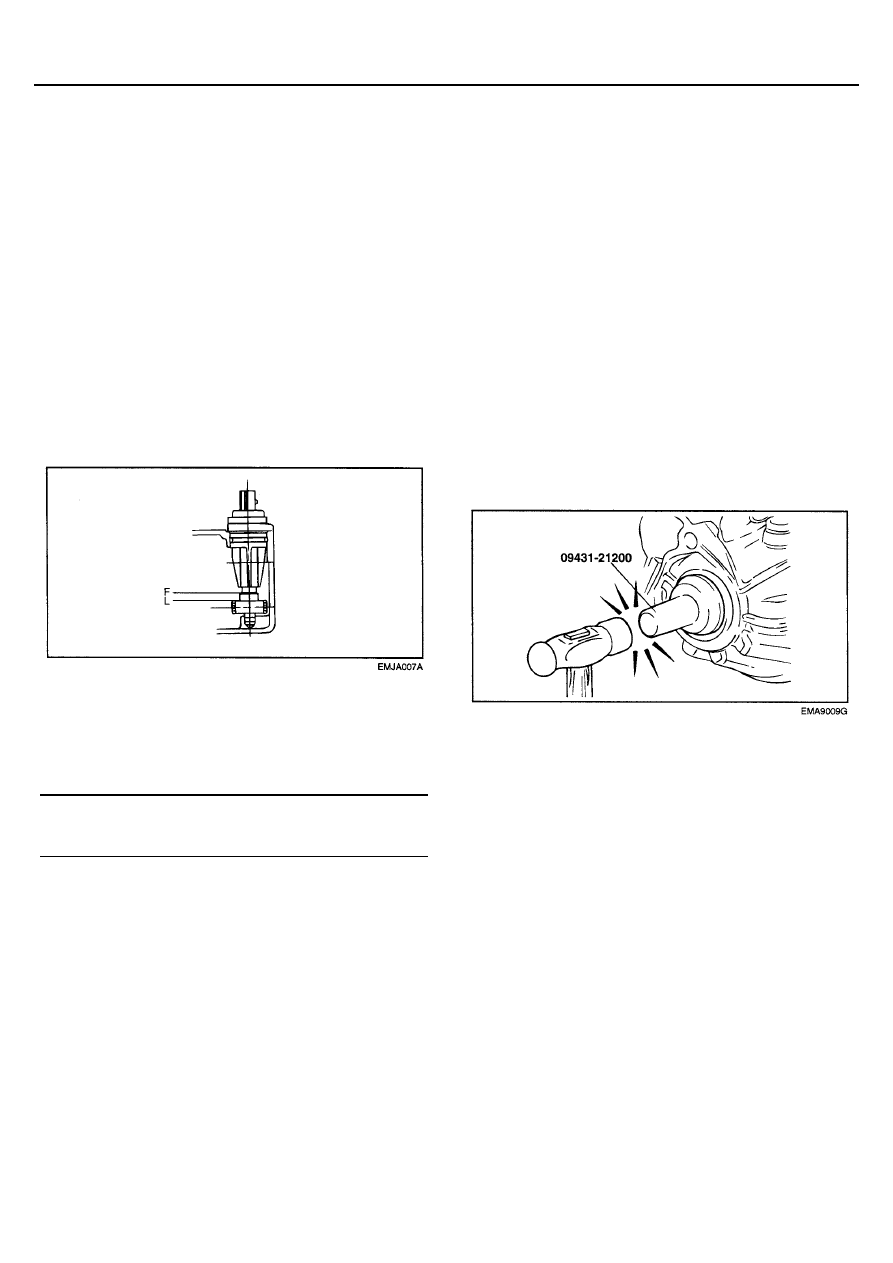

ПРОВЕРКА УРОВНЯ МАСЛА В КОРОБКЕ
ПЕРЕДАЧ

Проверьте коробку передач на отсутствие утечек масла.
Проверьте уровень масла в коробке передач, сняв ведомую
шестерню привода спидометра. Если масло загрязнено, то
необходимо слить масло и залить новое масло.
1.  Снимите ведомую шестерню привода спидометра и

проверьте уровень масла пальцем.

2.  Убедитесь, что уровень масла расположен между

отметками “F” и ”L” ведомой шестерни привода
спидометра.






3.  Если масла на уровне “L” или ниже, то долейте

рекомендуемое трансмиссионное масло в коробку
передач до метки “F”.



ЗАМЕНА МАСЛА В КОРОБКЕ ПЕРЕДАЧ


Рекомендуемое трансмиссионное масло:
Масло для гипоидных передач (HP Gear Oil), GL-4 по
классификации API, вязкостью SAE75W-90.



1.  На автомобиле, установленном на ровной

горизонтальной поверхности, отверните сливную
пробку и слейте масло из коробки передач.


2.  Замените прокладку новой и установите сливную

пробку на место.


3.  Снимите ведомую шестерню привода спидометра.

4.  Залейте новое масло до отметки “F” ведомой шестерни

привода спидометра.


Заправочная емкость коробки передач: 2,43 литра

5.  Убедитесь, что уровень масла в коробке передач

расположен между отметками “F” и ”L” ведомой
шестерни привода спидометра.


6.  Установите ведомую шестерню привода спидометра на

картер сцепления коробки передач.



 7. Необходимо проехать на автомобиле, чтобы

температура масла в коробке передач достигла
рабочей температуры, затем проверить отсутствие
утечек масла из коробки передач.



ЗАМЕНА САЛЬНИКА ВАЛА ПРИВОДА КОЛЕСА

1.  Отсоедините вал привода колеса от коробки передач

(См. главу DS – "Передняя ось и вал привода колеса").


2.  С помощью плоской отвертки извлеките сальник.

3.  С помощью специального инструмента (оправка 09431-

21200) легкими ударами установите новый сальник
вала привода колеса в коробку передач.


4.  Смажьте рабочую кромку сальника трансмиссионным

маслом.




Рекомендуемое трансмиссионное масло: Масло
для гипоидных передач (HP Gear Oil), GL-4 по
классификации API, вязкостью SAE75W-90.
Отсоедините вал привода колеса от коробки
передач (См. главу DS – "Передняя ось и вал
привода колеса").







TR-88

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)

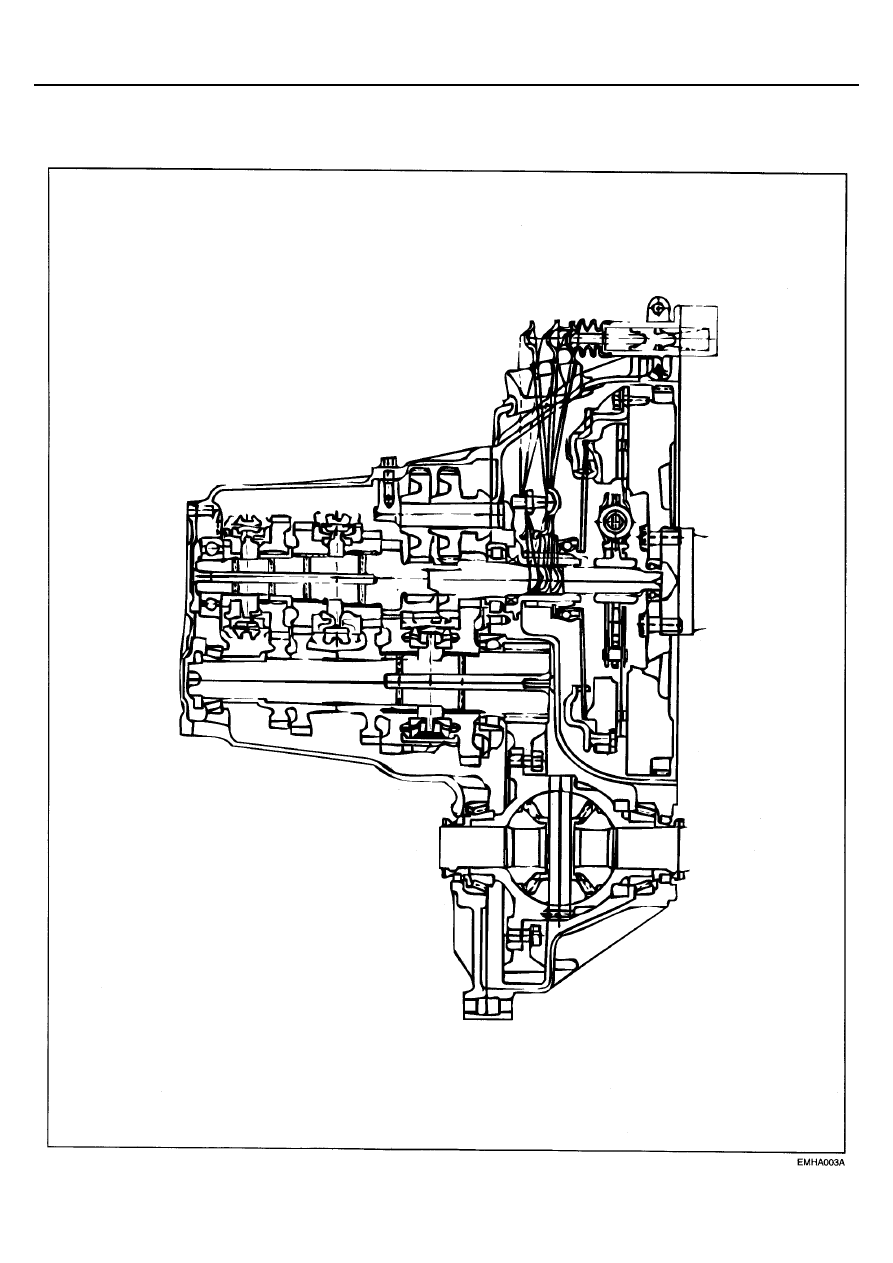

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ В СБОРЕ



ДЕТАЛИ
