АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-77













TR-78

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)













АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-79

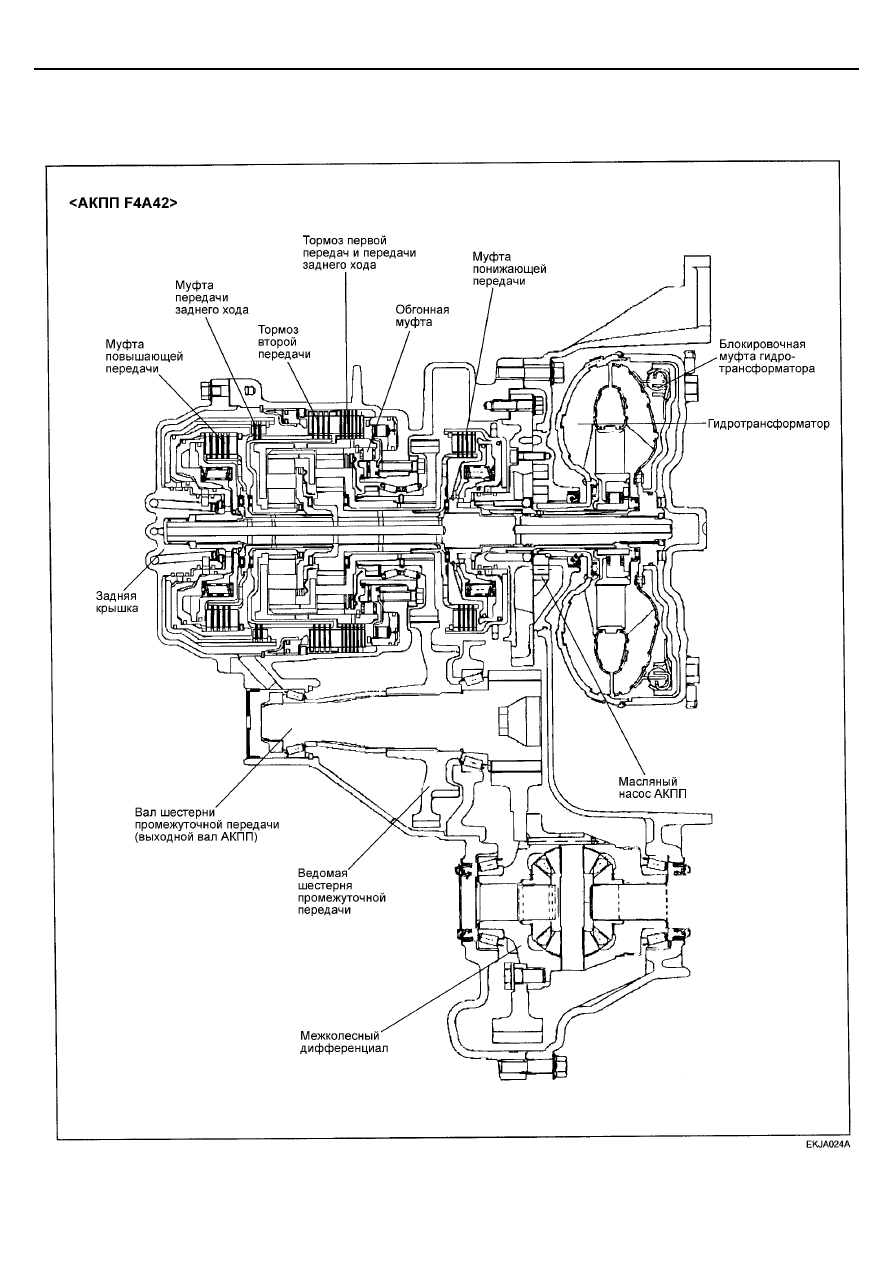

АВТОМАТИЧЕСКАЯ КОРБКА ПЕРЕДАЧ



ДЕТАЛИ







TR-80

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







СНЯТИЕ


1.  Отверните сливную пробку и слейте масло для АКПП

(ATF) из коробки передач.


2.  Снимите корпус воздушного фильтра в сборе.





3.  Снимите трос управления АКПП.

4.  Отсоедините разъем датчика скорости автомобиля

(спидометра).


5.  Отсоедините разъем выключателя блокировки

стартера, разъем электромагнитных клапанов и
разъем датчика температуры масла АКПП (ATF).




6.  Отсоедините шланги маслоохладителя АКПП.




7.  Закрепите двигатель на специальном приспособлении

(траверса 09200-38001) за кронштейны крепления.








8.  Поднимите автомобиль на подъемнике.

9.  Отсоедините наконечники рулевых тяг, шаровые

шарниры нижних рычагов подвески и снимите валы
привода колес. Снимите рулевой механизм и
стабилизатор поперечной устойчивости.


10.  Отверните болт и отсоедините карданный шарнир вала

рулевого управления, затем отверните болты
крепления возвратной трубки рулевого механизма.


ПРИМЕЧАНИЕ
Нанесите метки относительного положения карданного
шарнира вала рулевого управления и вала рулевого
механизма перед их отсоединением для упрощения
последующей сборки.




11.  Отверните болты крепления подрамника и снимите

подрамник.




12.  Снимите стартер.

13.  Отверните болты крепления коробки передач.

14.  Отверните болты крепления коробки передач к

двигателю.


15.  Снимите коробку передач в сборе с помощью

трансмиссионной телескопической стойки (T/M Jack).
