Hyundai Santa Fe (2001-2006 год). Руководство - часть 170





BR-68

ТОРМОЗНАЯ СИСТЕМА







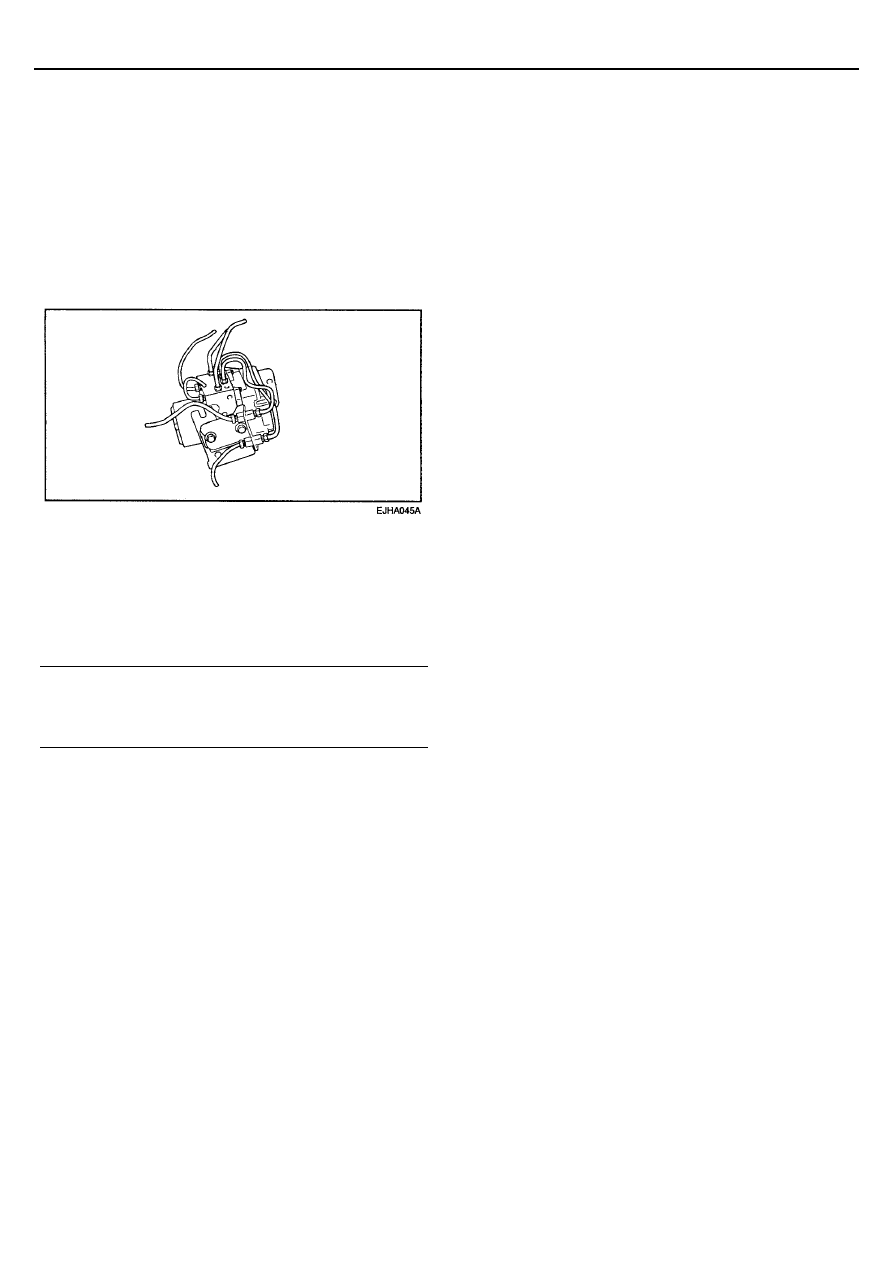

3.  Отверните болт крепления интегрированного

управляющего блока ABS (HECU), а затем снимите
узел.


ВНИМАНИЕ
1.  Никогда не пытайтесь разбирать интегрированный

управляющий блок ABS (HECU).

2.  Интегрированный управляющий блок ABS (HECU)

должен переноситься и храниться в вертикальном
положении с отверстиями, закрытыми пробками.
Не сливайте тормозную жидкость из
интегрированного управляющего блока ABS
(HECU) (т.е. гидравлического блока ABS).







УСТАНОВКА


1.  Установка производится в порядке, обратном снятию.

2.  Затяните болты крепления интегрированного

управляющего блока ABS (HECU) и гайки тормозных
трубок номинальным моментом.


Момент затяжки


Болт крепления интегрированного управляющего
блока ABS (HECU): 8 - 10 Нм



Гайки тормозных трубок: 13 - 17 Нм










АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-69







ГИДРАВЛИЧЕСКИЙ БЛОК
УПРАВЛЕНИЯ ABS



ПРОВЕРКА ГИДРАВЛИЧЕСКОГО БЛОКА ABS


ВНИМАНИЕ
Перед подключением (или отключением) тестера
Hi-Scan поверните ключ замка зажигания в положение
“Выкл” (OFF).
1.  Поднимите автомобиль домкратом и установите под

него в специально предназначенные места опорные
стойки или установите проверяемые колеса на
барабаны тормозного стенда.


ВНИМАНИЕ
1.   Во время испытания поверхности барабана

тормозного стенда и шины должны быть сухими.

2.  При испытании передних тормозов поставьте

автомобиль на стояночный тормоз, а при
испытании задних тормозов заблокируйте
передние колеса.


2.  Отпустите рычаг стояночного тормоза и проверьте

усилие сопротивления вращению (момент
сопротивления) на каждом колесе.




При использовании тормозного стенда, запишите
значения сил сопротивления на каждом колесе.


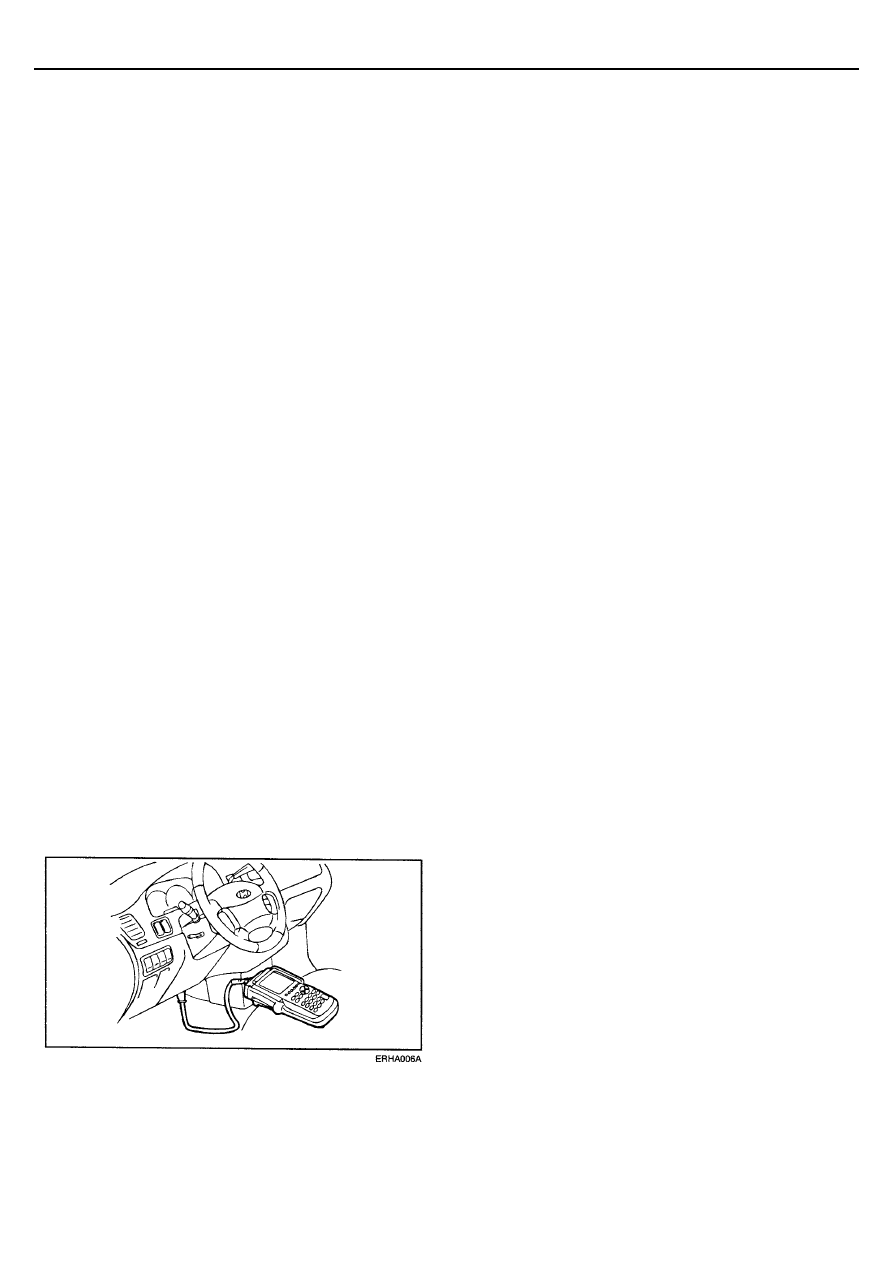

3.  Переведите ключ замка зажигания в положение "OFF"

и подсоедините тестер Hi-Scan или Hi-Scan Pro , как
показано на рисунке.


4.  Установите рычаг переключения передач (модели с

механической КПП) или рычаг селектора (модели с
автоматической КПП) в нейтральное положение, затем
запустите двигатель.


ПРИМЕЧАНИЕ
Если система ABS была отключена аварийной
функцией, то проверка исполнительных устройств при
помощи тестера Hi-Scan не может быть выполнена.

5.  С помощью тестера Hi-Scan принудительно

задействуйте проверяемое исполнительное
устройство.














BR-70

ТОРМОЗНАЯ СИСТЕМА







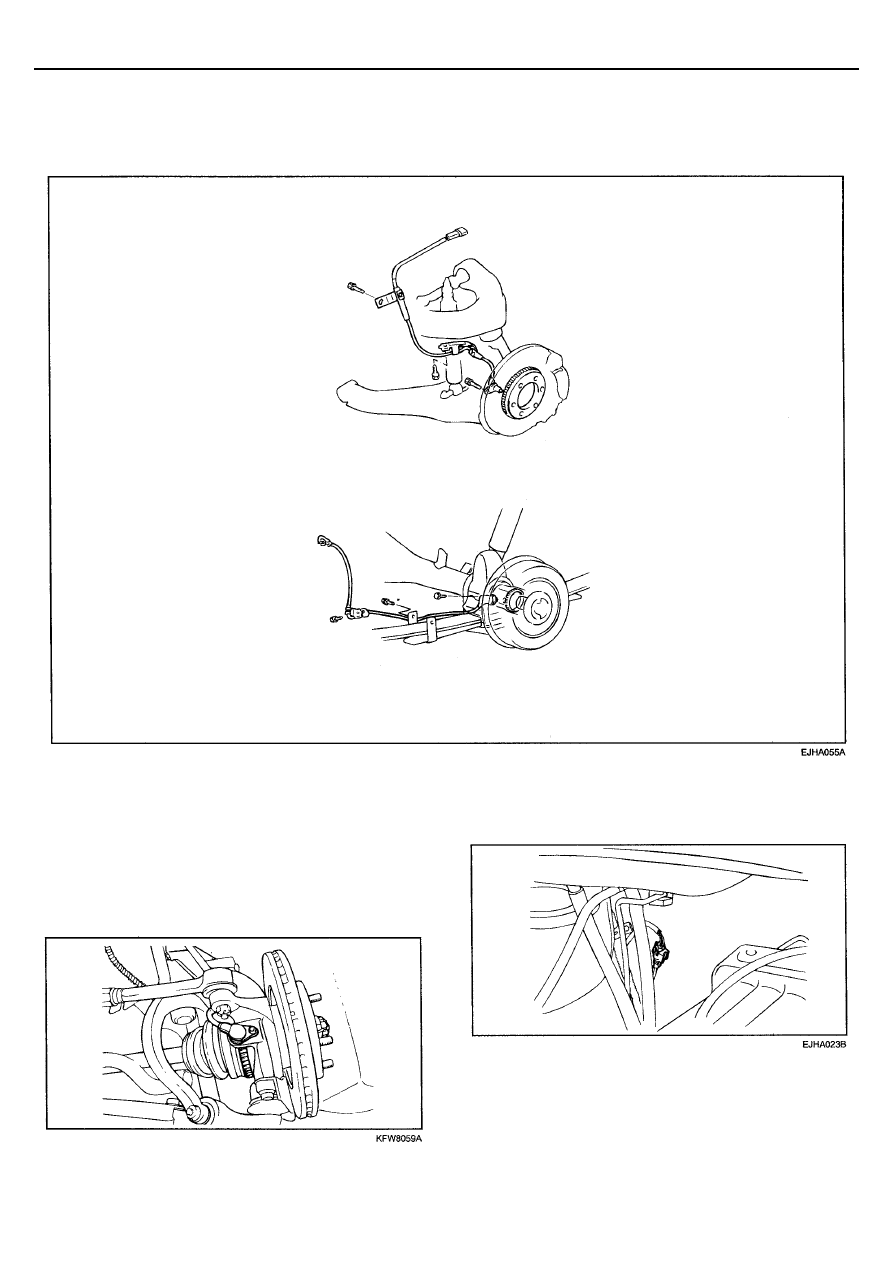

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА (ABS)



ДЕТАЛИ












СНЯТИЕ



ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ПЕРЕДНЕГО
КОЛЕСА


1.  Отверните болт крепления датчика частоты вращения

колеса.








 2. Отсоедините разъем датчика частоты вращения

колеса и снимите датчик.










АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-71













ПРОВЕРКА РАБОТЫ СИСТЕМЫ ABS



ПРОВЕРКА НАПРЯЖЕНИЯ СИГНАЛА
ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА


1.  Поднимите автомобиль и отпустите стояночный

тормоз.


2.  Отсоедините разъемы интегрированного

управляющего блока ABS (HECU) и выполните
измерения на разъеме со стороны жгута проводов.


ВНИМАНИЕ
Убедитесь, что двойной фиксатор разъема снят, и
пробник прибора вставлен со стороны проводки (с
обратной стороны разъема). Подсоединение пробника
непосредственно к выводам разъема может вызвать
неправильный или недостаточный контакт в разъеме.

3.  Вращайте колесо с частотой приблизительно 0,5 - 1

оборот в секунду и проверьте напряжение сигнала
датчика с помощью мультиметра или осциллографа.





Датчик
частоты
вращения
колеса

Для
левого
переднего
колеса

Для
правого
переднего
колеса

Для
левого
заднего
колеса

Для
правого
заднего
колеса



1 19 5 22



Выводы

2 20 6 23

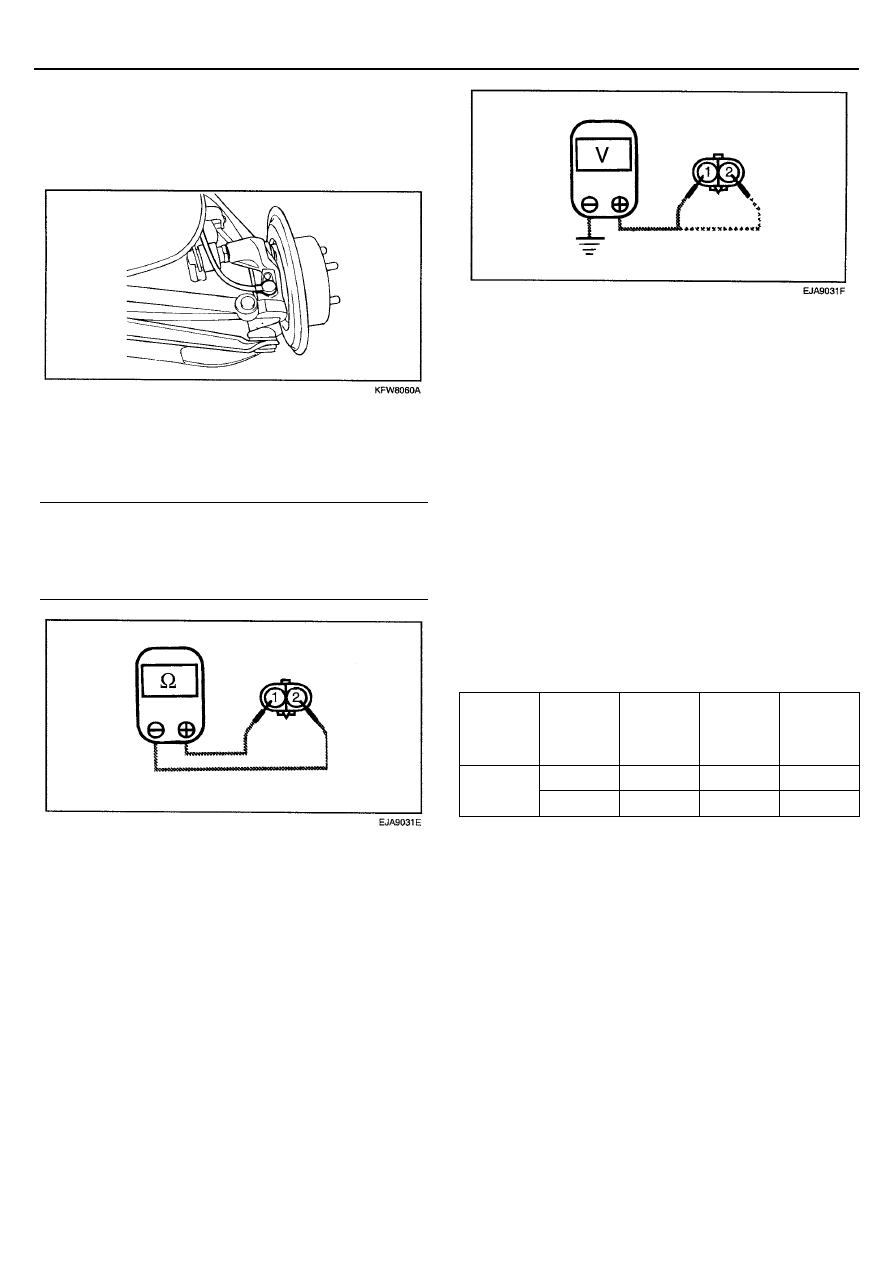

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ЗАДНЕГО
КОЛЕСА


Отсоедините разъем датчика частоты вращения заднего
колеса и снимите датчик.






ПРОВЕРКА


1.  Подсоедините омметр между выводами датчика

частоты вращения колеса и измерьте сопротивление.


Номинальное значение


Датчик частоты вращения переднего колеса:

  1100

Ом ± 50 %



Датчик частоты вращения заднего колеса:

  1100

Ом ± 50 %






2.  Подсоедините вольтметр между выводами датчика

частоты вращения колеса и измерьте напряжение при
вращении колеса.


ПРИМЕЧАНИЕ
Установите переключатель вольтметра на измерение
напряжения переменного тока (AC voltage).

Номинальное значение: регистрируется напряжение
переменного тока (AC voltage).






Напряжение сигнала
При измерении с помощью осциллографа: 130 мВ
или больше (амплитуда сигнала)
