ТРАНСМИССИЯ (КОРОБКА

ПЕРЕДАЧ В СБОРЕ С

ГЛАВНОЙ ПЕРЕДАЧЕЙ)



ОБЩАЯ ИНФОРМАЦИЯ........................................................................... TR -2



АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ .......................................... TR -18



МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ............................................... TR -87



РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ ................................................. TR -105

















































ПРИМЕЧАНИЕ: При необходимости проведения капитального

ремонта механической или автоматической
коробки передач обратитесь к соответствующему
"Руководству по ремонту КПП".



















TR-2

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







ОБЩАЯ ИНФОРМАЦИЯ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ)

Параметр

Технические характеристики

Модель КПП

HTX

Тип



5-скоростная, 1 передача заднего хода

Передаточное число 1-я передача 3,917
 2-я передача 1,950
 3-я передача 1,300
 4-я передача 0,941
 5-я передача 0,750


Передача заднего хода 3,462

Главная передача

4,563



ДАННЫЕ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Номинальные величины

мм (T = затяжка (натяг), L = ослабление)

Осевой зазор подшипника коробки дифференциала

0,10T – 0,20T (0,0039T – 0,0078T)

Зазор в зацеплении шестерен дифференциала

0,025L -  0,150L (0,00095L – 0,0057L)

Осевой зазор входного вала КПП
(между стопорным кольцом и задним подшипником)

0 – 0,1L (0 – 0,0039L)

Осевой зазор выходного вала КПП
(между стопорным кольцом и задним подшипником)

0,03L – 0,1L (0,00114L – 0,0039L)





ОБЩАЯ ИНФОРМАЦИЯ TR-3







МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Момент затяжки (Нм)

Болт втулки выжимного подшипника сцепления

6 - 8

Рабочий цилиндр гидропривода сцепления в сборе

15 - 22

Рычаг выбора передач КПП (selector lever)

20 - 27

Сливная пробка картера КПП

40 - 60

Стопорный болт (interlock bolt)

43 - 50

Картер сцепления (clutch housing case)

44 - 55

Ведомая шестерня привода спидометра (speedometer driven gear)

4 - 6

Болт промежуточной шестерни заднего хода (reverse idler gear bolt)

43 - 55

Задняя крышка картера КПП (rear cover)

20 - 25

Кронштейн крепления троса управления КПП (shift control cable bracket)

20 - 27

Болт картера коробки передач

44 - 55

Болт крепления рычага переключения передач КПП (shift lever mounting bolt)

20 - 27

Болты крепления кронштейна передней опоры двигателя к подрамнику

40 - 50

Болт и гайка крепления передней опоры двигателя (front roll stopper insulator)

50- 65

Болты крепления кронштейна передней опоры двигателя к коробке передач

60 - 80

Болты крепления кронштейна задней опоры двигателя к подрамнику

40 - 55

Болт и гайка крепления задней опоры двигателя (rear roll stopper insulator)

50 - 65

Болты крепления кронштейна задней опоры двигателя к коробке передач

60 - 80

Гайка крепления дополнительного кронштейна опоры коробки
передач (transaxle mounting sub bracket)

60 - 80

Болты крепления кронштейна опоры коробки передач

40 - 55

Болт крепления опоры коробки передач (transaxle mounting insulator)

90 - 110

Болт крепления держателя переднего подшипника и крышки корпуса фиксатора (detent body cover)

15 - 22

Контргайка пружины фиксатора (detent spring lock nut)

15 - 21

Контргайка выходного вала КПП

150 - 220



СМАЗОЧНЫЕ МАТЕРИАЛЫ

Место применения

Смазочный материал или герметик

Количество

Масло для коробки передач

Масло для гипоидных передач (GL-4 по
классификации API, вязкость SAE75W-90)

2,3 л

Шлицы входного вала КПП CASMOLY

L9508

По необходимости

Рабочая кромка сальника КПП

Смазка RETINAX AM, MOLYTEX GREASE EP-2

По необходимости

Поверхность контакта картера коробки
передач и картера сцепления

THREE BOND 1216

По необходимости

Поверхность контакта картера коробки
передач и задней крышки картера КПП

THREE BOND 1216

По необходимости

Болт держателя подшипника (только врезной
болт (flush bolt only))

THREE BOND 1303

По необходимости





TR-4

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







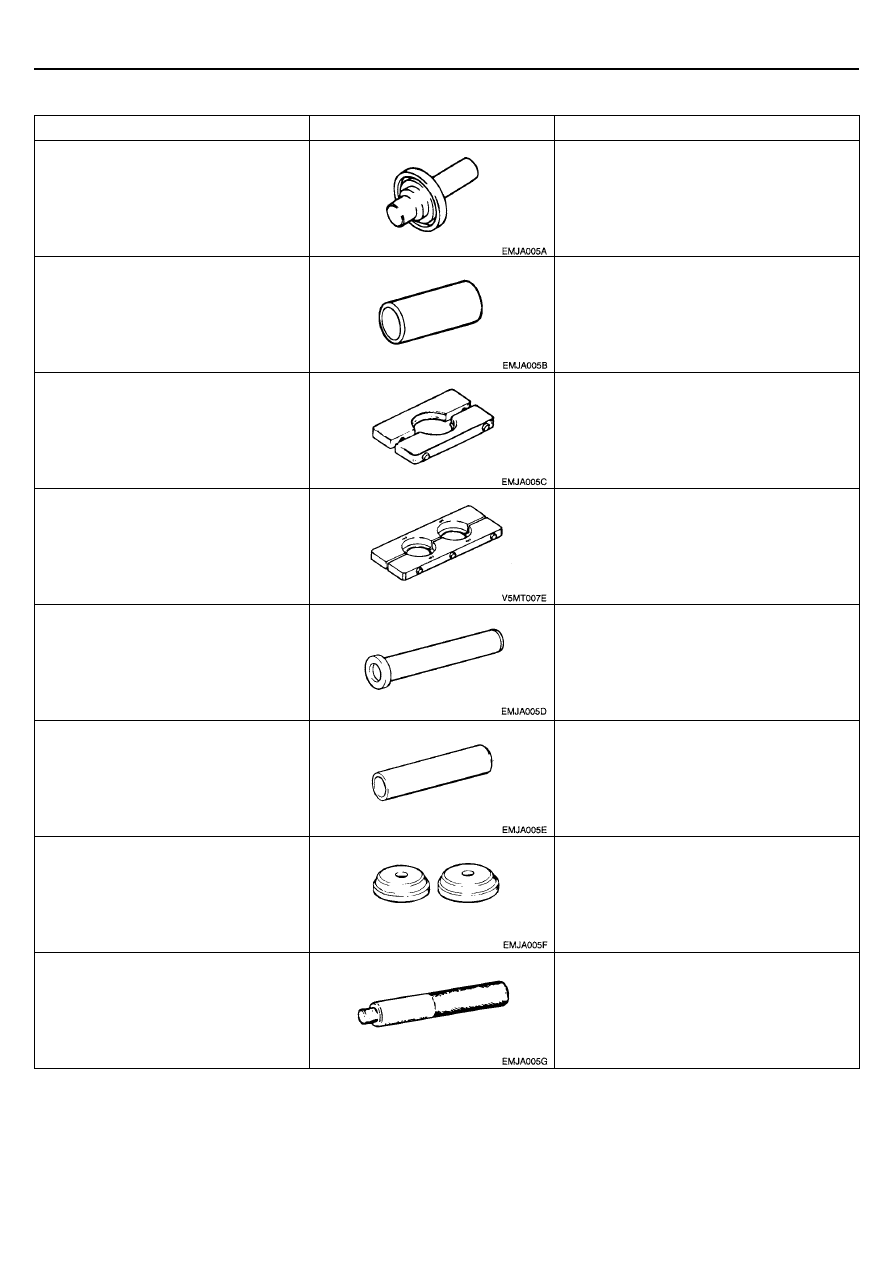

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент (Номер и наименование)

Рисунок

Назначение

09431-39000
Оправка для установки сальника

Установка сальника дифференциала
(используется совместно с 09500-11000)

09455-33200
Оправка для установки подшипника

Установка шестерни выходного вала (output
gear), подшипника, втулки (sleeve)

09433-21000
Съемник подшипника

Снятие подшипника дифференциала

09455-33200
Съемник подшипника

Снятие подшипника входного вала КПП
Снятие подшипника выходного вала КПП

09457-22100
Оправка для установки подшипника

Установка подшипника входного вала КПП

09432-21500
Оправка для установки сальника

Установка сальника входного вала

09532-11500
Оправка для установки наружной
обоймы подшипника

Установка наружной обоймы подшипника
дифференциала
(используется совместно с 09500-11000)

09500-11000
Направляющая оправки

Установка наружной обоймы подшипника
