BR-16

ТОРМОЗНАЯ СИСТЕМА







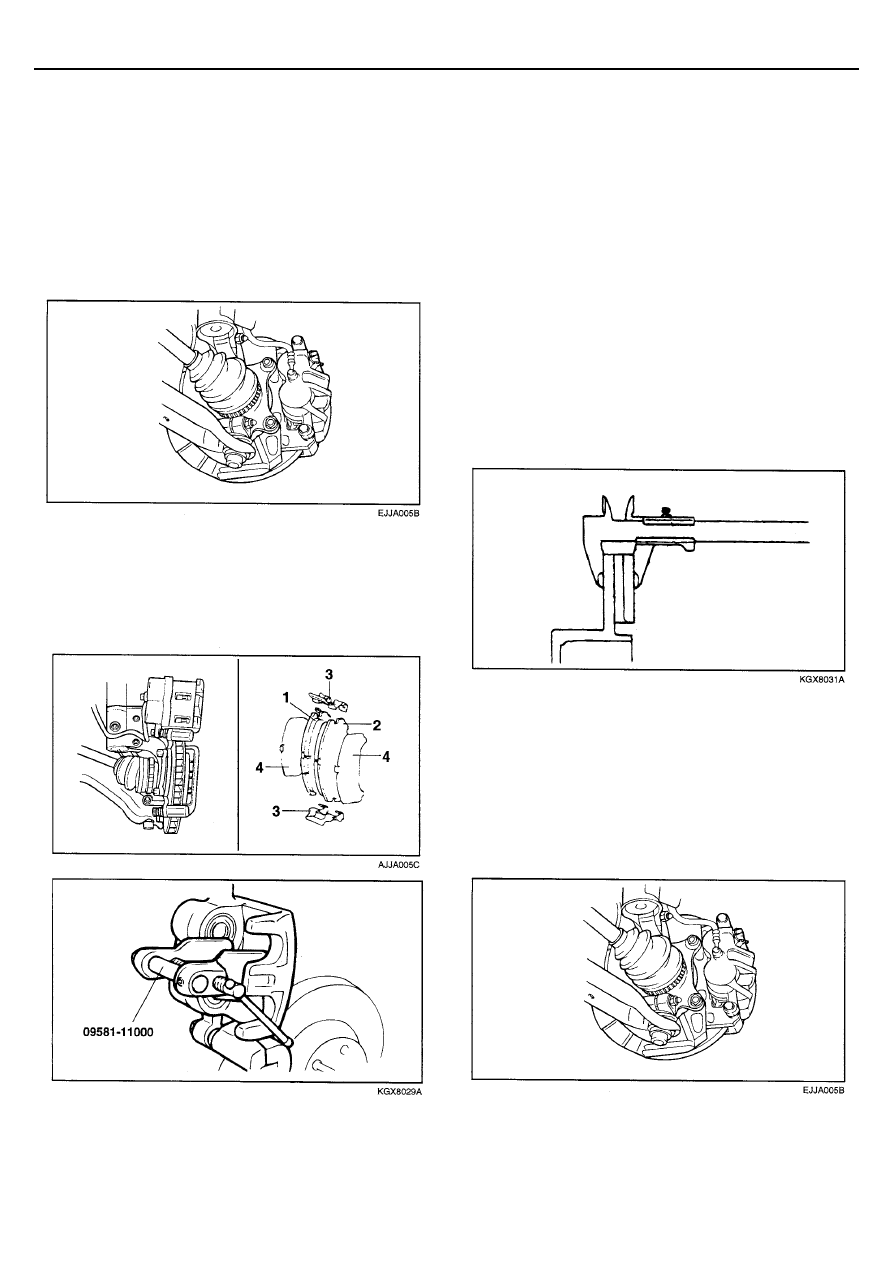

2.   Если есть заметная разница в толщине накладок

тормозных колодок с левой и с правой сторон
суппорта, то проверьте плавность перемещения
суппорта по втулкам направляющего и стопорного
пальцев.


2.   Снимите направляющий палец , поднимите вверх

суппорт в сборе и подвесьте его с помощью проволоки.


ПРИМЕЧАНИЕ
Будьте осторожны, не испачкайте стопорный и
направляющий пальцы смазкой.





3.   Извлеките из суппорта следующие детали.


1.   Тормозная колодка и индикатор в сборе
2.   Тормозная колодка в сборе
3.   Фиксатор
4.   Наружная прокладка












ПРОВЕРКА ТОЛЩИНЫ ТОРМОЗНОГО ДИСКА


1.  Используя микрометр, измерьте толщину тормозного

диска в восьми точках приблизительно через каждые
45° на расстоянии 10 мм от наружного края диска.




Толщина тормозного диска





Номинальное значение : 26 мм





Предельно допустимое значение : 24,4 мм




Изменение толщины (минимум в 8 точках)


2. ??? вы измеряли значение толщины диска с помощью
микрометра. Накладка тормозной колодки ????  есть
меньше 0,005 мм в направлении длины дуги окружности и
меньше 0,05 мм в направлении радиуса
???????????????????

3.   Если толщина диска не соответствует предельно

допустимому значению или диск неравномерно
изношен, то снимите его и установите новый.







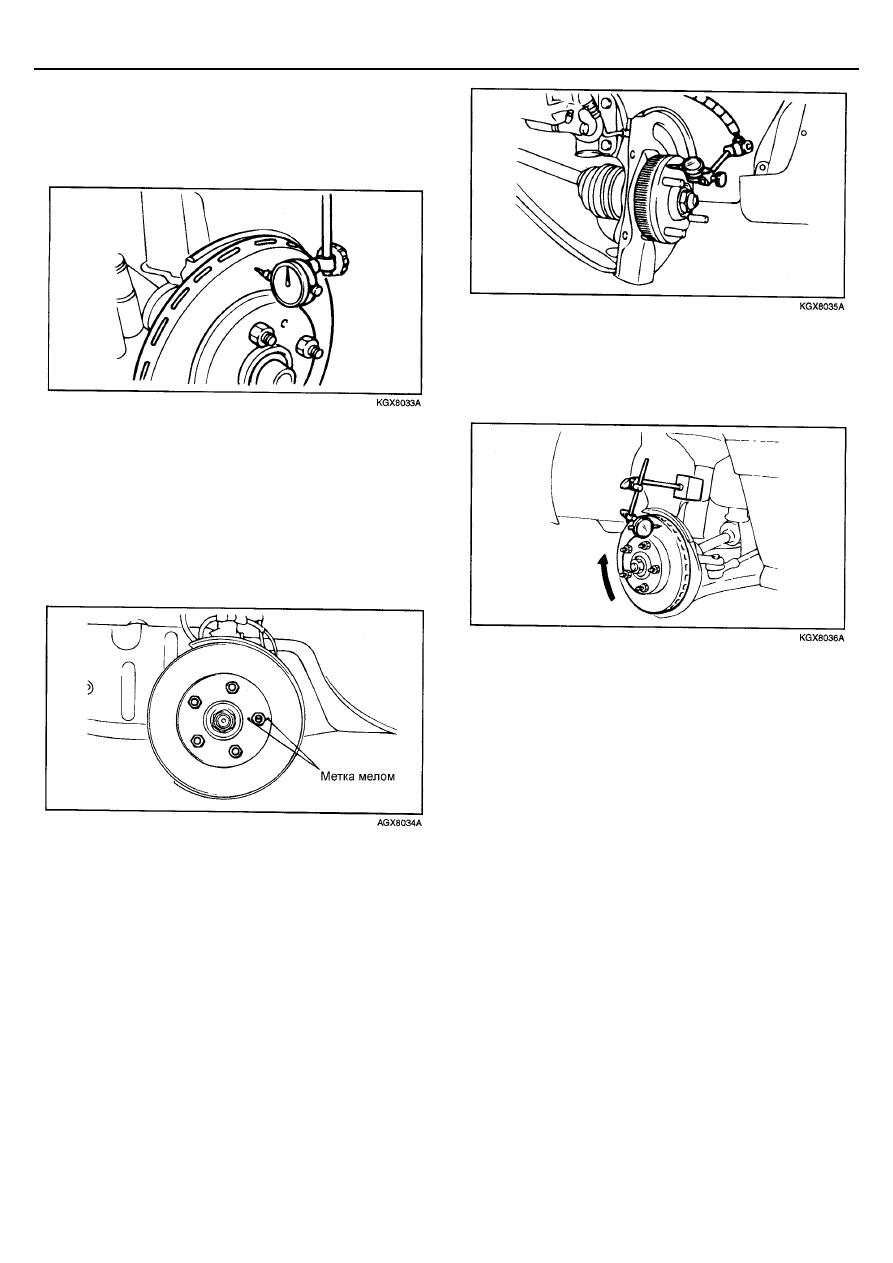

ПРОВЕРКА БИЕНИЯ ПЕРЕДНЕГО
ТОРМОЗНОГО ДИСКА


1.  Снимите суппорт в сборе , поднимите и закрепите в

стороне с помощью проволоки.


ПРИМЕЧАНИЕ
Для закрепления тормозного диска на ступице затяните
колесные гайки.









ТОРМОЗНАЯ СИСТЕМА BR-17







3.  Установите индикатор часового типа на расстояние

приблизительно 5 мм от наружного края тормозного
диска и измерьте биение диска.




Предельно допустимое значение : 0,04 мм







КОРРЕКЦИЯ БИЕНИЯ ТОРМОЗНОГО ДИСКА


1.  Если величина биения тормозного диска соответствует

предельно допустимому значению или превышает его,
то попробуйте изменить взаимное расположение диска
и ступицы колеса, и затем снова измерить биение.



1)  Перед снятием тормозного диска в точке

максимального биения нанесите мелом метки по
обе стороны колесной шпильки.







2)  Снимите тормозной диск и установите индикатор

часового типа, как показано на рисунке.
Передвигая ступицу в осевом направлении,
измерьте осевой зазор в подшипнике ступицы.





Предельно допустимое значение : 0,05 мм





Если осевой зазор равен предельно допустимому
значению или превышает его, то снимите ступицу
и проверьте поворотный кулак и ступицу.










3)  Если осевой зазор в подшипнике ступицы не

превышает предельно допустимого значения, то
поверните тормозной диск на 180

° от меловой

линии, установите его на ступицу, и опять
повторите измерение биения тормозного диска.






2.  Если проделанные операции не устранили

повышенное биение диска, то необходимо заменить
тормозной диск .






BR-18

ТОРМОЗНАЯ СИСТЕМА







УСТАНОВКА


1.  Установите фиксаторы тормозных колодок.

2.  Установите тормозные колодки в фиксаторы

тормозных колодок.


ПРИМЕЧАНИЕ
1.   Необходимо заменять все четыре тормозных

колодки комплектом.

2.   При замене тормозных колодок проверьте

отсутствие деформации. При замене фиксаторов
тормозных колодок устанавливайте новый или
бывший в эксплуатации фиксатор только после
очистки его от посторонних частиц.


3.   Вставьте поршень в рабочий тормозной цилиндр с

помощью специального инструмента или с помощью
ручки пластикового молотка.


4.   Аккуратно установите суппорт в сборе так, чтобы не

повредить пыльник поршня.


5.   Затяните два направляющих пальца номинальным

моментом.


Направляющий палец :




  22

-

32

Нм










ТОРМОЗНАЯ СИСТЕМА BR-19

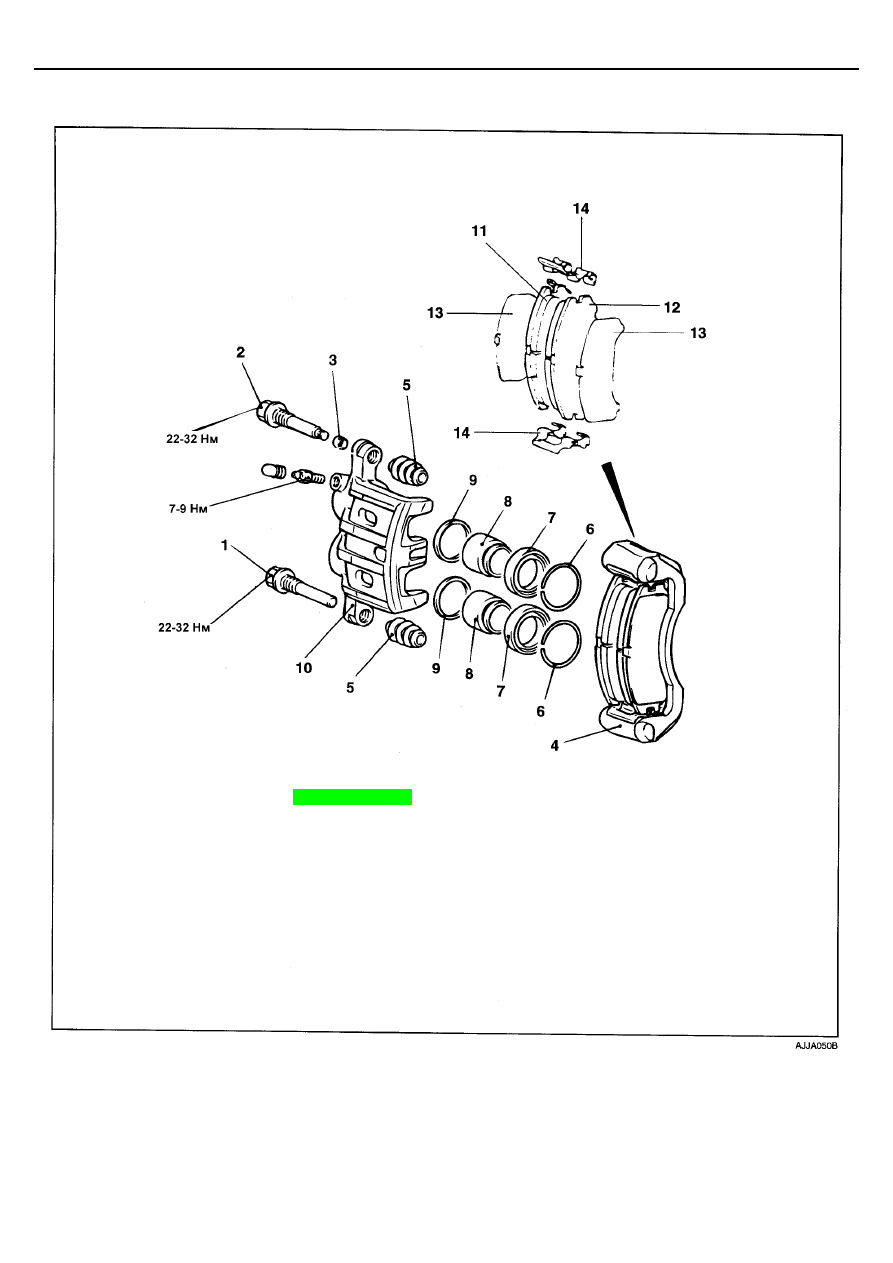

РАЗБОРКА И СБОРКА


















1. Направляющий палец 8.

Поршень

2. Направляющий палец(СТОПОРНЫЙ ???)

9. Уплотнительное кольцо поршня

3. Втулка 10.

Суппорт

4. Скоба суппорта (с тормозными колодками
в сборе)

11. Тормозная колодка и индикатор износа в
сборе

5. Пыльник 12.

Тормозная колодка в сборе

6. Хомут пыльника 13.

Наружная прокладка

7. Пыльник поршня 14.

Фиксатор
