BR-20

ТОРМОЗНАЯ СИСТЕМА

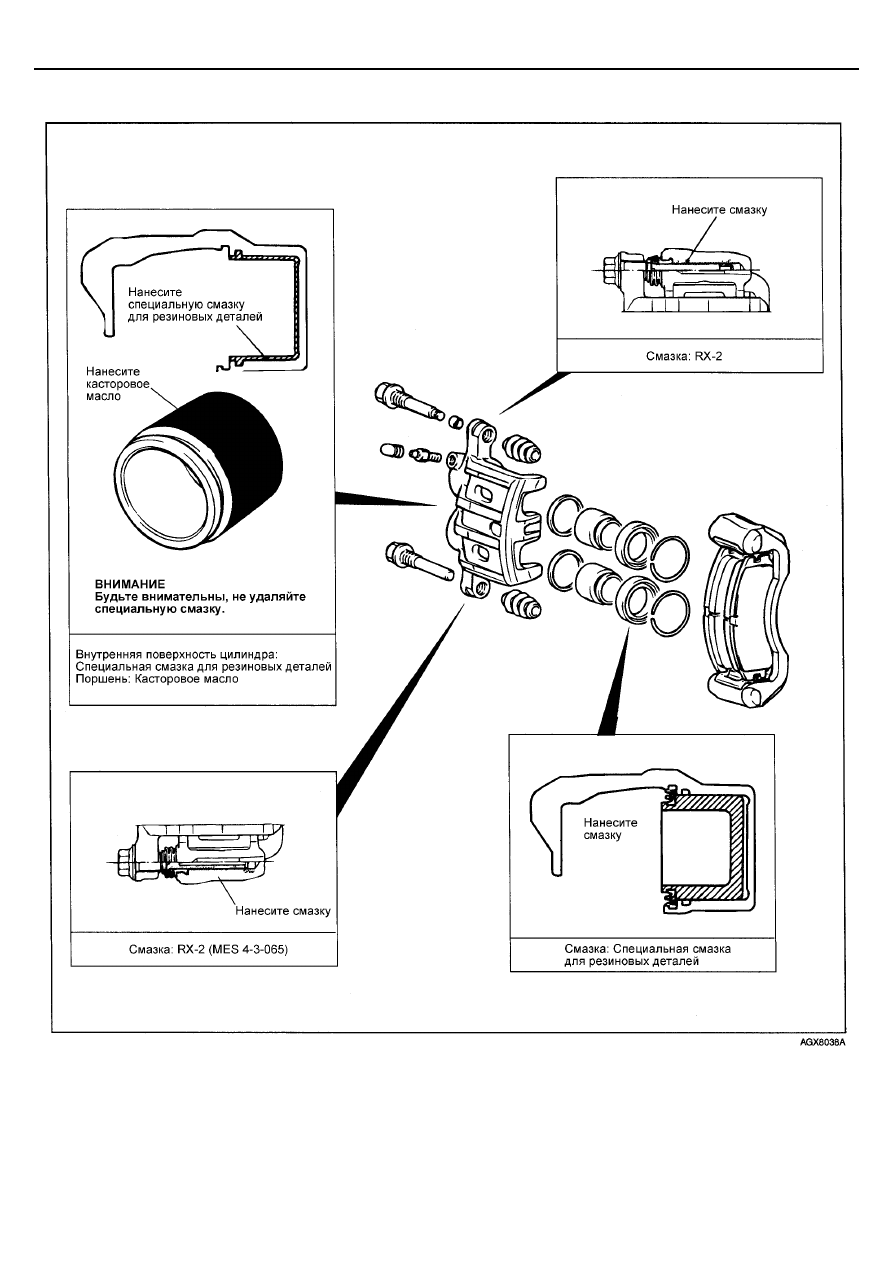

КАРТА ТОЧЕК НАНЕСЕНИЯ СМАЗКИ


















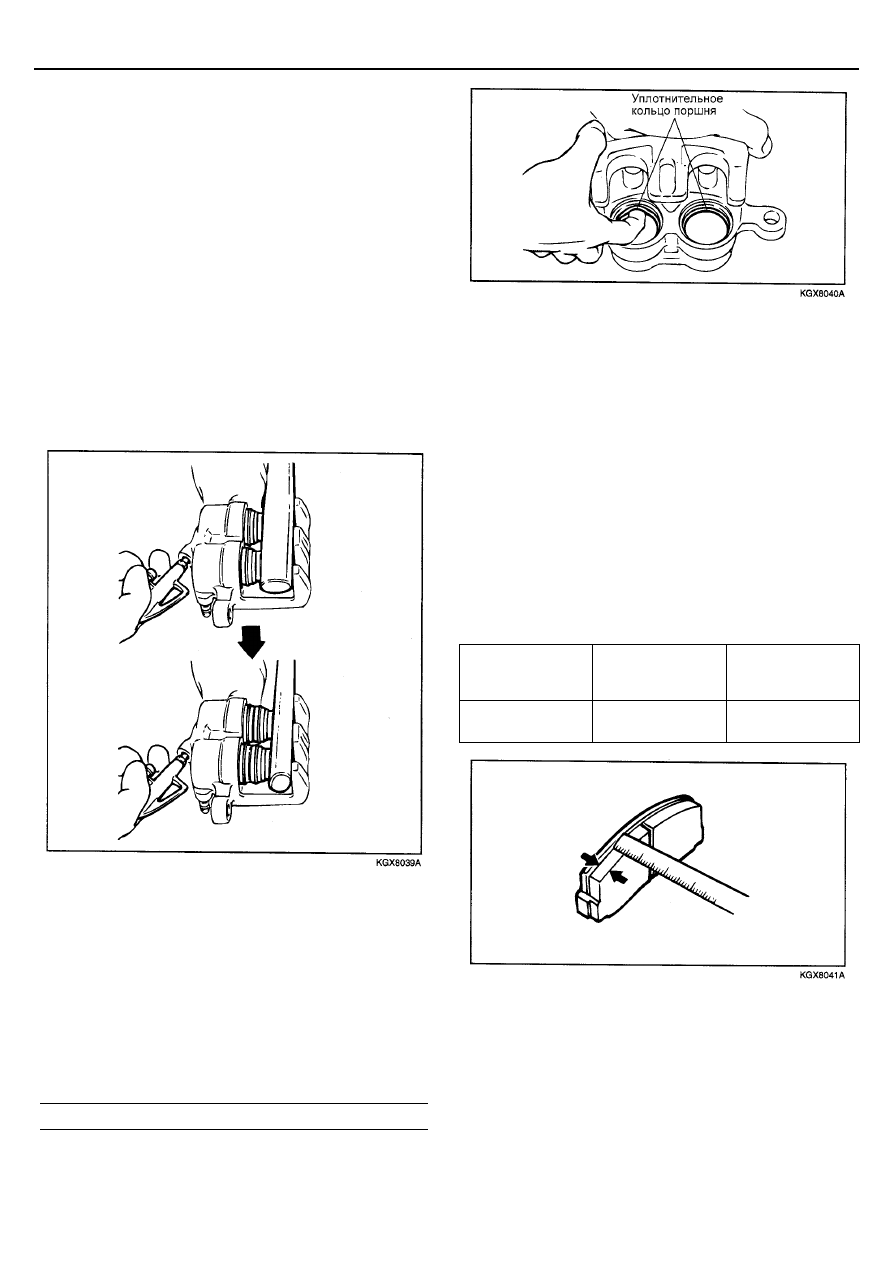

ТОРМОЗНАЯ СИСТЕМА BR-21













ПРОВЕРКА


1.   Проверьте тормозной цилиндр на отсутствие следов

износа, повреждений и ржавчины.


2.   Проверьте поверхность поршня тормозного цилиндра

на отсутствие следов износа, повреждений и
ржавчины.


3.   Проверьте скобу суппорта и втулку на отсутствие

следов износа.


4.   Проверьте отсутствие повреждений или замасливания

на накладках тормозных колодок, а также отсутствие
повреждений на металлических основах колодок.


5.   Измерьте толщину накладки тормозной колодки в

месте наибольшего износа. Если толщина накладки
тормозной колодки меньше предельно допустимого
значения , то замените тормозные колодки.





Параметр

Номинальное

значение

Предельно

допустимое

значение



Толщина
накладки колодки

10,0 мм 2,0

мм

РАЗБОРКА


?????Производите разборку передних дисковых тормозов с
обеих сторон автомобиля (левой и правой).??????

Не перепутайте детали левой и правой сторон.

1.   Снятие уплотнительного кольца поршня и поршня.



Подайте сжатый воздух в отверстие тормозного
шланга для снятия поршня и пыльника поршня.
Снимите уплотнительное кольцо поршня и поршень.


ВНИМАНИЕ
Для снятия поршня используйте ручку пластикового
молотка. Подавайте воздух постепенно, чтобы при
извлечении поршней из суппорта их вершины всегда
были на одном уровне.

Снимайте первичный и вторичный поршни только
одновременно, иначе вторичный поршень может
перекоситься при снятии.





2.   Снятие уплотнительного кольца поршня.


1)   Пальцем извлеките уплотнительное кольцо

поршня.


ВНИМАНИЕ
Для предотвращения повреждения внутренней
поверхности рабочего тормозного цилиндра не
применяйте плоскую отвертку либо другой инструмент.


2)   Промойте поверхности поршня и цилиндра

трихлорэтиленом, спиртом или рекомендованной
тормозной жидкостью.


Применяемая тормозная жидкость: DOT3 или DOT4















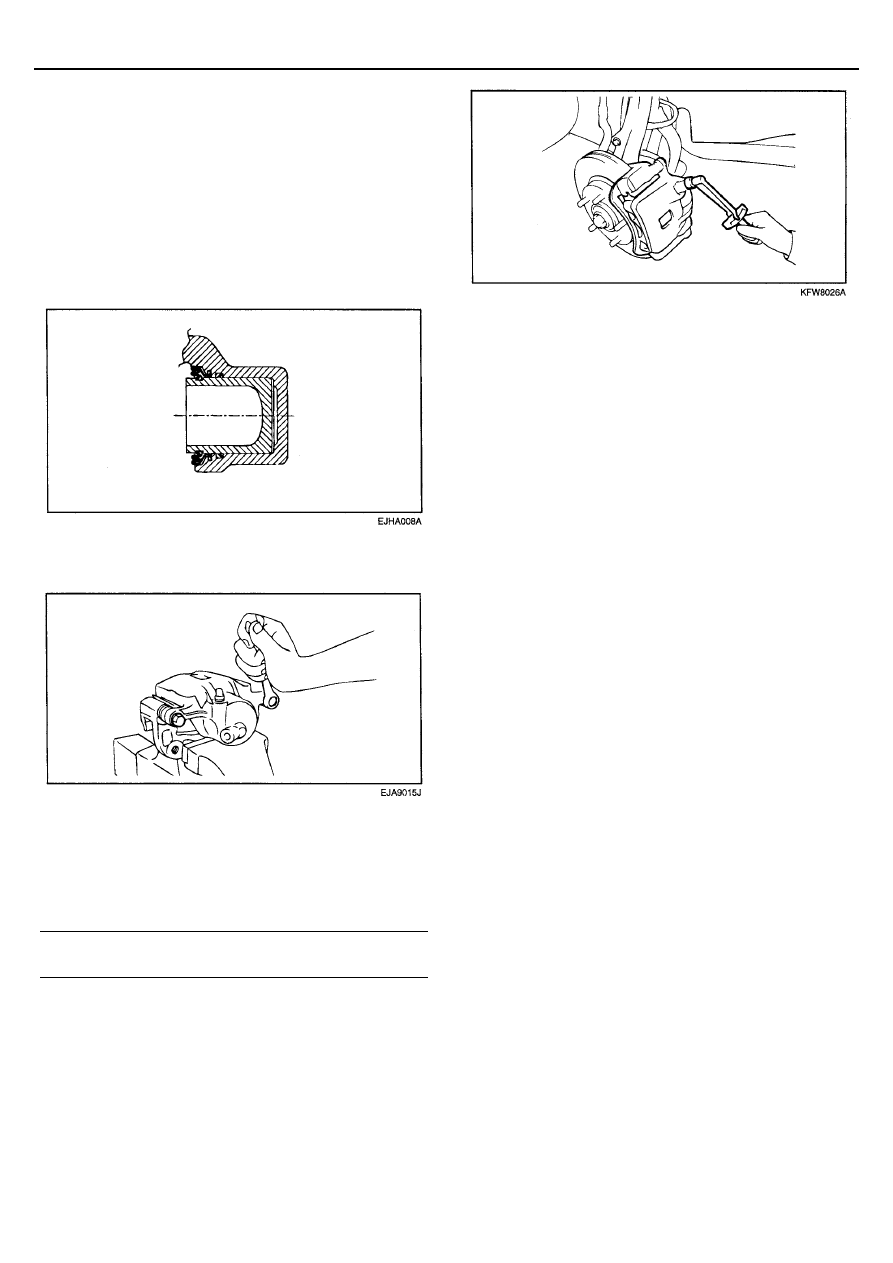

BR-22

ТОРМОЗНАЯ СИСТЕМА







СБОРКА


1.  Промойте все детали (кроме тормозных колодок и

прокладок тормозных колодок) изопропиловым
спиртом.


2.   Установите уплотнительное кольцо поршня.

3.   После этого нанесите рекомендуемую тормозную

жидкость на внешнюю поверхность поршня, установите
поршень в тормозной цилиндр.


4.   Установите пыльник поршня и хомут пыльника.





5.   Установите пыльники направляющих пальцев и

направляющие пальцы.





ВОЗМОЖНО ОШИБОЧНЫЙ РИСУНОК



УСТАНОВКА


1.   Установите колодки и тормозной цилиндр.

2.   Подсоедините тормозной шланг к суппорту.

Момент затяжки зажимного винта:

7 - 9 Нм


3.   Заполните бачок гидросистемы тормозов тормозной

жидкостью.


4.   Удалите воздух из гидропривода тормозов.












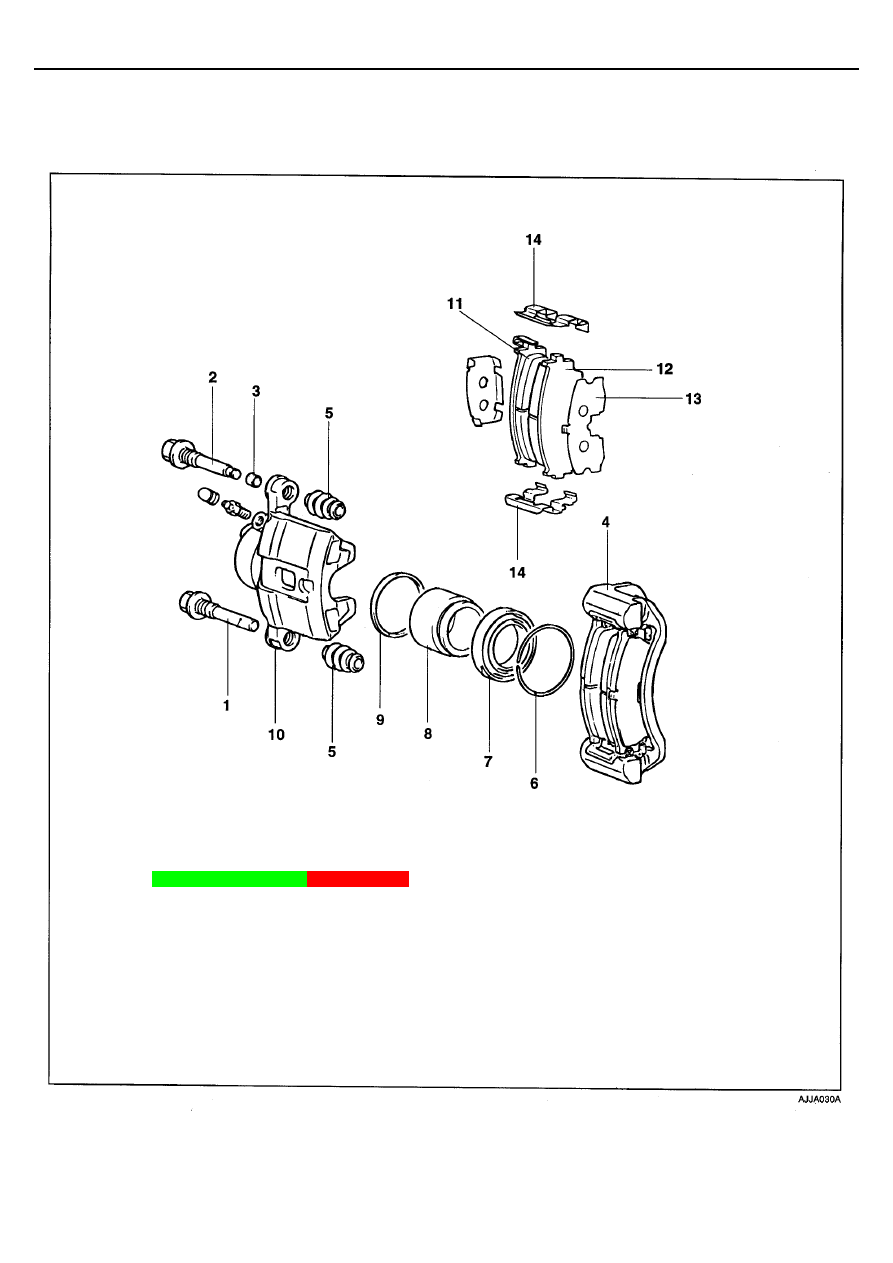

ТОРМОЗНАЯ СИСТЕМА BR-23







ЗАДНИЕ ДИСКОВЫЕ ТОРМОЗА



ДЕТАЛИ




















1. Направляющий палец 8.

Поршень

2. Направляющий палец(Стопорный???) 9.

Уплотнительное кольцо поршня

3. Втулка 10.

Суппорт

4. Скоба суппорта (с тормозными колодками
в сборе)

11. Тормозная колодка

5. Пыльник 12.

Тормозная колодка

6. Хомут пыльника 13.

Прокладка

7. Пыльник поршня 14.

Фиксатор
