BR-8

ТОРМОЗНАЯ СИСТЕМА







УДАЛЕНИЕ ВОЗДУХА ИЗ
ГИДРОПРИВОДА ТОРМОЗОВ


1.  Снимите крышку бачка гидропривода тормозов и

заполните бачок тормозной жидкостью.


ВНИМАНИЕ
При попадании тормозной жидкости на окрашенные
поверхности немедленно вытрите пролитую жидкость.





2.  Подсоедините прозрачный виниловый шланг к штуцеру

для прокачки суппорта дискового тормоза или рабочего
тормозного цилиндра барабанного тормоза. Опустите
свободный конец шланга в емкость с чистой тормозной
жидкостью.


3.   Запустите двигатель.

4.  Несколько раз медленно нажмите на педаль тормоза.

5.  Удерживая педаль в полностью нажатом положении,

ослабляйте штуцер для прокачки до момента начала
вытекания тормозной жидкости. Затем затяните
штуцер для прокачки.






6.  Повторяйте операции по пунктам (4) и (5) до тех пор,

пока пузырьки воздуха не прекратят появляться вместе
с тормозной жидкостью.


7.  Затяните штуцер для прокачки.

Момент затяжки штуцера для прокачки:


7 - 9 Нм


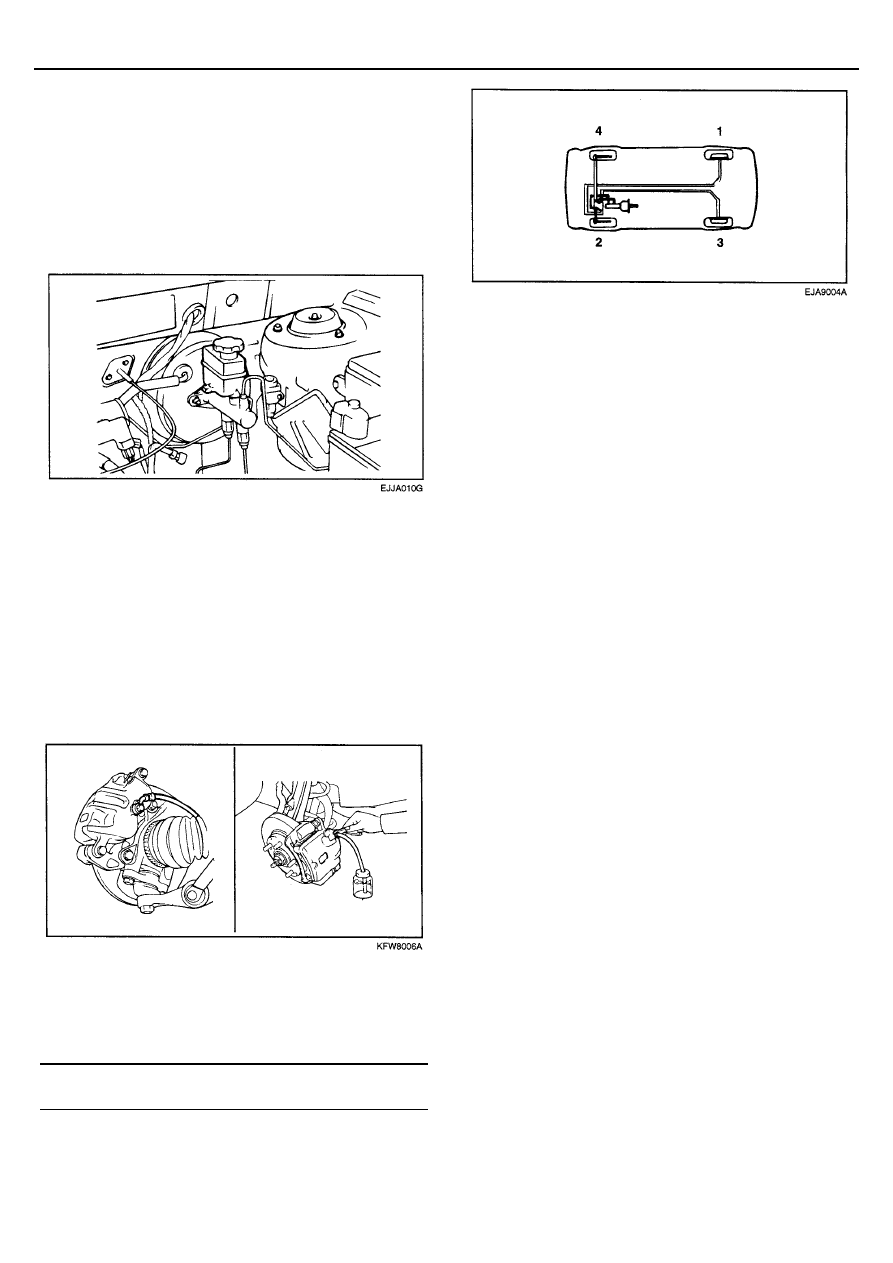

8.  Выполните указанную выше процедуру удаления

воздуха для тормоза каждого колеса в
последовательности, приведенной на рисунке.












ТОРМОЗНАЯ СИСТЕМА BR-9







ТОРМОЗНАЯ СИСТЕМА



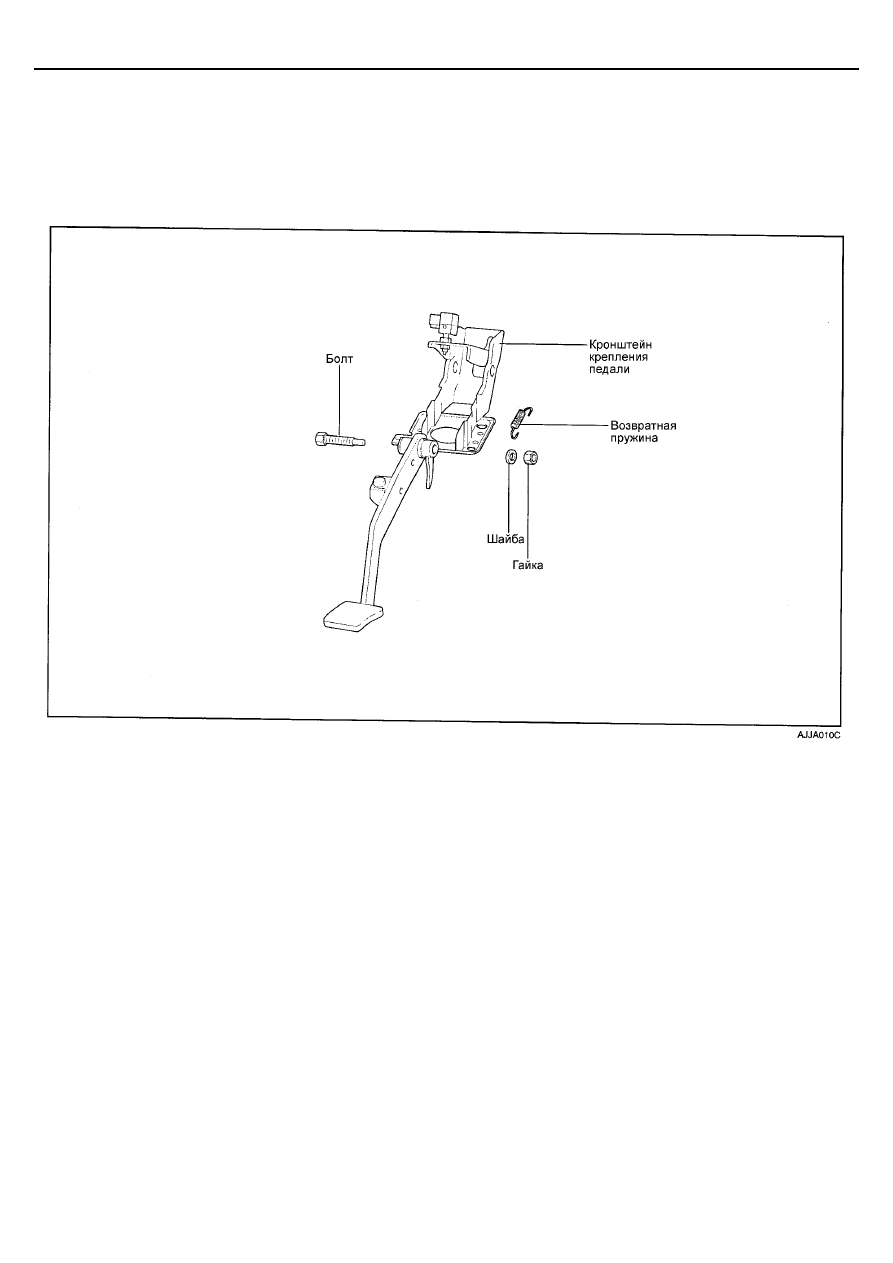

ПЕДАЛЬ ТОРМОЗА



ДЕТАЛИ
















СНЯТИЕ


1.   Снимите нижнюю крышку панели приборов в сборе.

2. Снимите разъем выключателя стоп-сигналов и
отсоедините ???????????.

3.   Снимите шплинт и вытащите штифт.

4.   Отверните гайку крепления кронштейна крепления

педали.


5.   Снимите кронштейн крепления педали в сборе.


ПРОВЕРКА


1.  Проверьте втулки на отсутствие износа.

2.   Проверьте кронштейн крепления педали на отсутствие

деформации (изгиба и скручивания ???).


3.  Проверьте возвратную пружину педали тормоза на

отсутствие повреждения.



 4.



Проверьте все детали на отсутствие трещин и износа.






BR-10

ТОРМОЗНАЯ СИСТЕМА







УСТАНОВКА


1.  Установка производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ

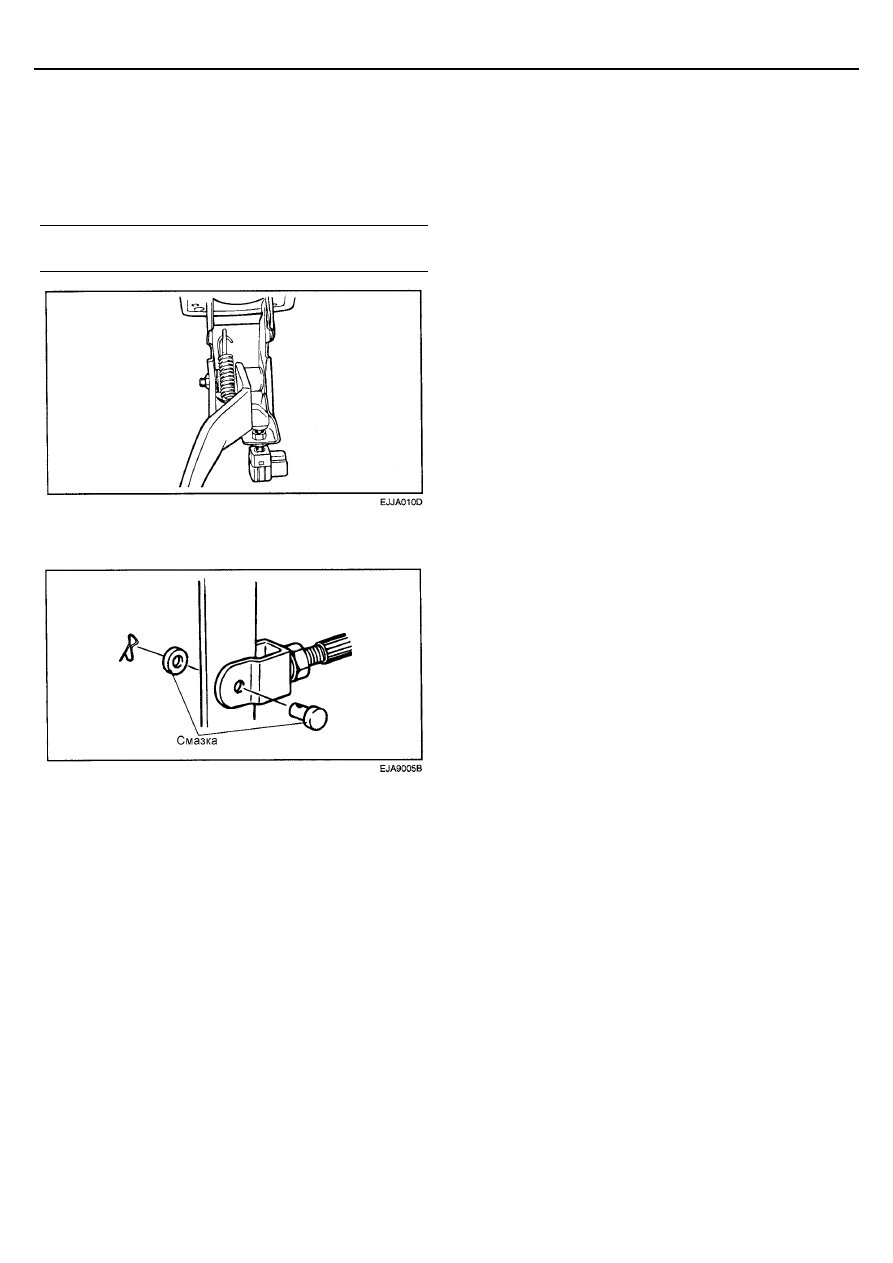

1.   Нанесите специальную смазку на внутреннюю

поверхность втулок.


Специальная смазка:
??? SAE J310, NLGI №0






2.   Перед установкой штифта нанесите специальную

смазку на штифт и шайбу.














ТОРМОЗНАЯ СИСТЕМА BR-11

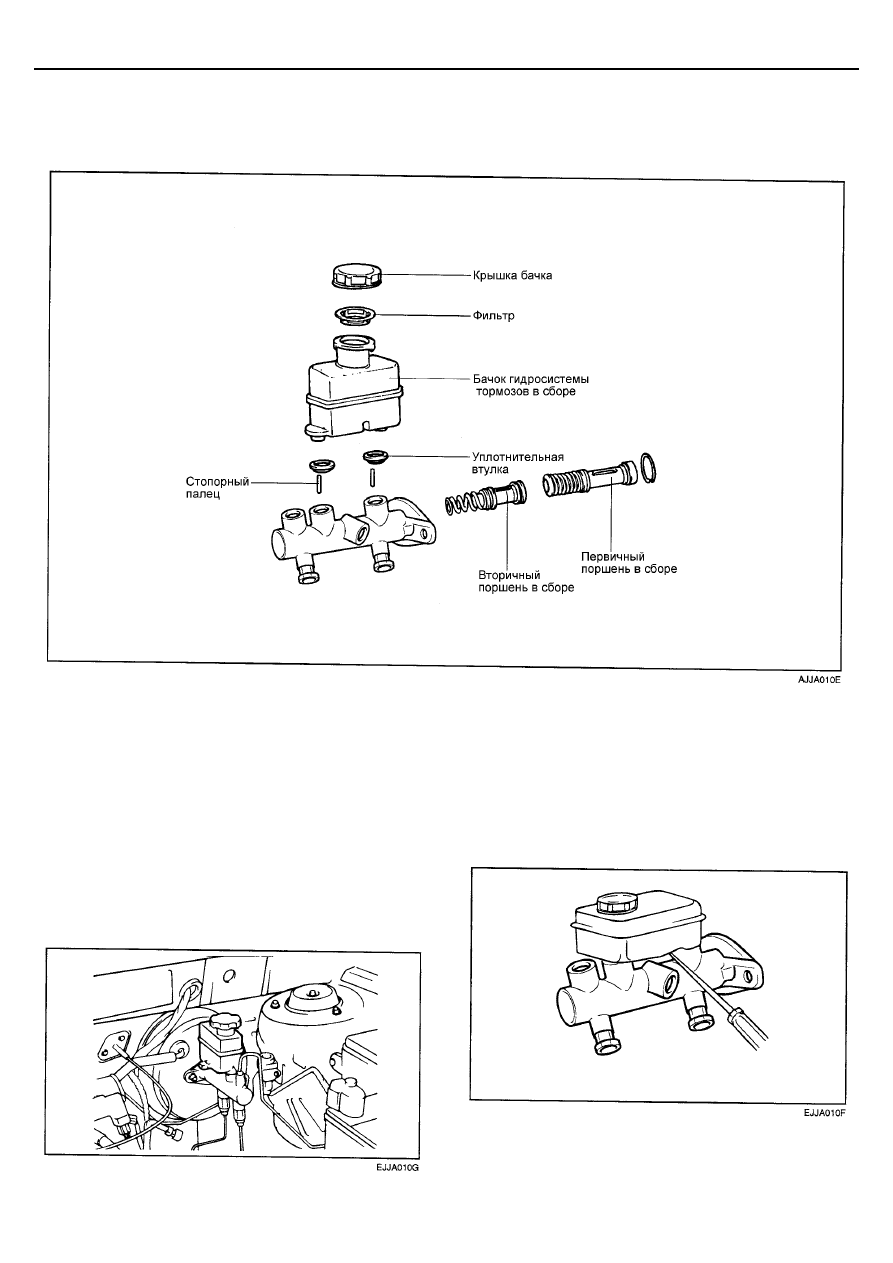

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР



ДЕТАЛИ












СНЯТИЕ


1.  Отсоедините тормозные трубки от главного тормозного

цилиндра. Установите заглушки на открытые
отверстия.


ВНИМАНИЕ
При попадании тормозной жидкости на окрашенные
поверхности немедленно вытрите пролитую жидкость.

2.  Отверните гайки крепления главного тормозного

цилиндра и снимите вверх главный тормозной
цилиндр.










РАЗБОРКА


1.  Снимите крышку бачка гидросистемы тормозов и

слейте тормозную жидкость в подходящую емкость.


2.  Отверните винты крепления бачка гидросистемы

тормозов и с помощью отвертки отсоедините бачок от
главного тормозного цилиндра.
