РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-13

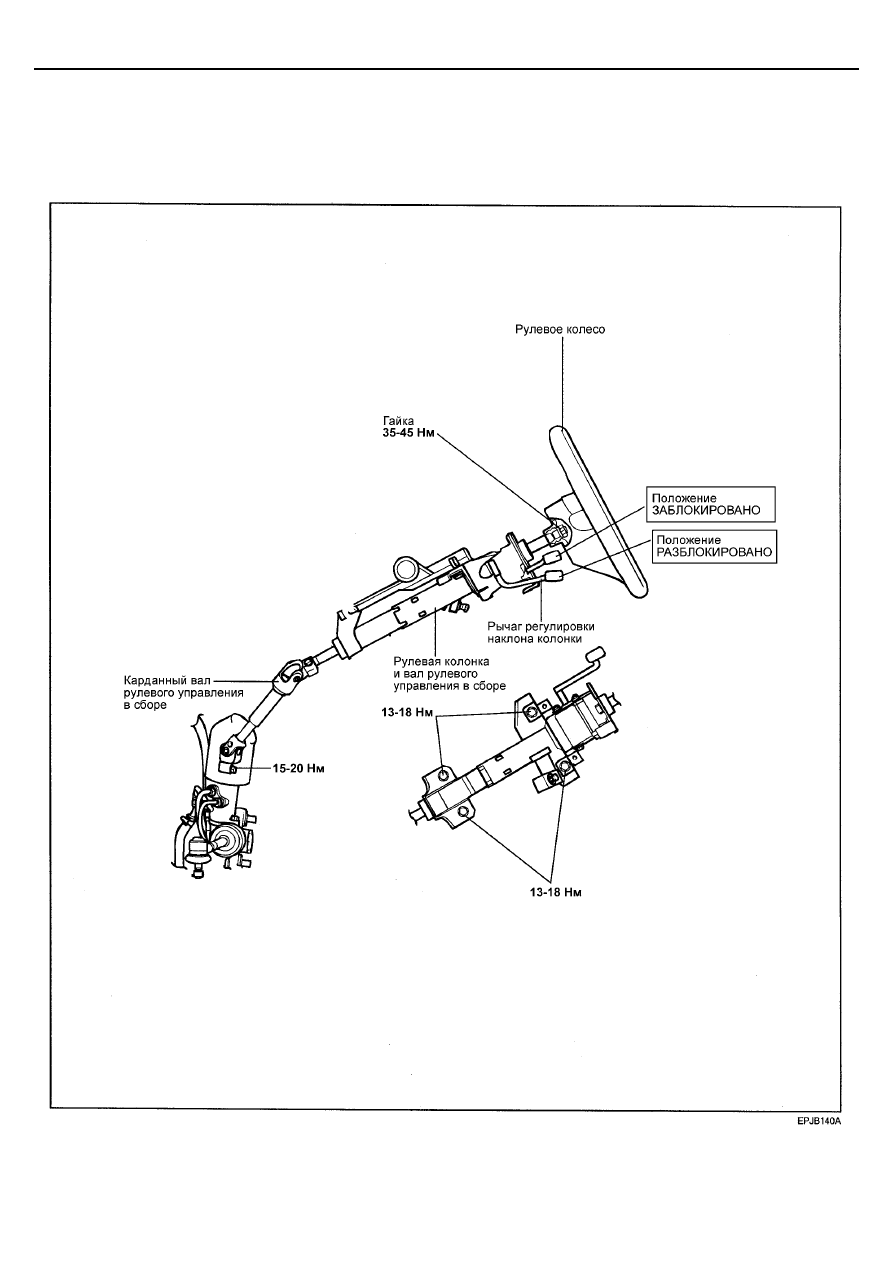

РУЛЕВАЯ КОЛОНКА И ВАЛ
РУЛЕВОГО УПРАВЛЕНИЯ



ДЕТАЛИ














ST-14

РУЛЕВОЕ УПРАВЛЕНИЕ







СНЯТИЕ


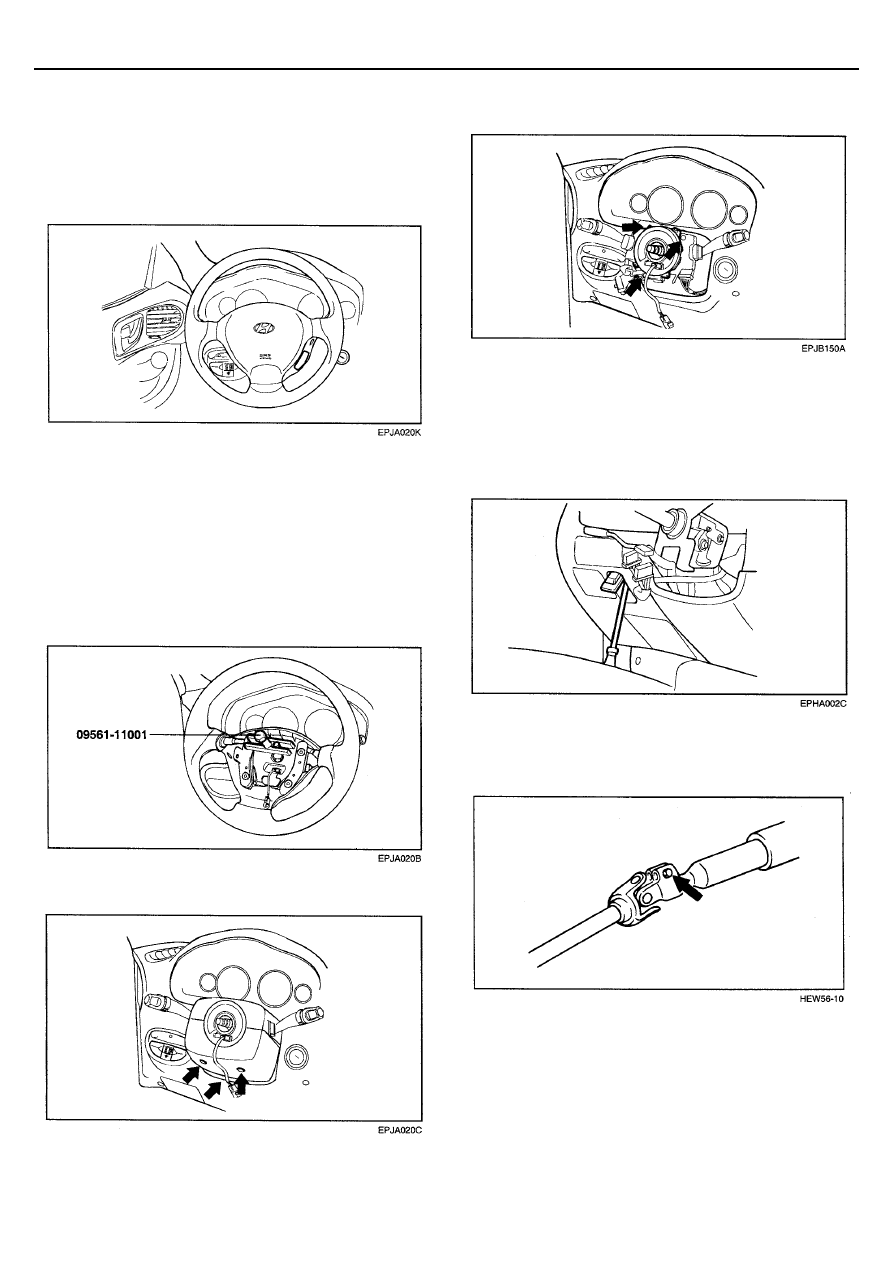

1.   Снимите накладку звукового сигнала, поддев ее с

обоих сторон под рулевым колесом.


2.   Снимите два болта с помощью шестигранного гаечного

ключа.






3.   Отсоедините фронтальную подушку безопасности

водителя (DAB) и разъем звукового сигнала, и снимите
контргайку рулевого колеса.


4.   Снимите рулевое колесо с помощью специального

инструмента (SST).


ВНИМАНИЕ
Не используйте молоток для снятия рулевого колеса,
так как в результате возможно повреждение
телескопического вала.





5.  Снимите верхний и нижний кожухи рулевой колонки.






 6. Отсоедините разъемы от подрулевого

комбинированного переключателя и снимите его.






7.   Снимите выключатель с левой стороны нижней крышки

панели приборов.


8.   Снимите нижнюю крышку панели приборов.

9.   После отсоединения всех разъемов снимите рулевую

колонку и вал рулевого управления в сборе.






10.   Снимите соединительный болт карданного вала и

ведущей шестерни. Вытащите карданный вал рулевого
управления в сборе из рулевого механизма.






11.   Снимите болты крепления пыльника.



РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-15







12.   Снимите 4 болта крепления рулевой колонки.





13.   Слейте рабочую жидкость и отсоедините возвратный и

нагнетательный шланги.






14.   Снимите рулевую колонку и вал рулевого управления

вместе с карданным валом рулевого управления и
пыльником.



ПРОВЕРКА


1.  Проверьте вал рулевого управления на отсутствие

деформации и повреждений.


2.   Проверьте верхний и нижний подшипники на

отсутствие износа и повреждений.


3.   Проверьте соединение карданного вала на отсутствие

чрезмерного люфта, деформаций или шероховатости
движущихся деталей.


4.   Проверьте кронштейн крепления рулевой колонки на

отсутствие трещин и деформаций.


5.   Проверьте крышку или защитный колпачок на

отсутствие деформаций.


6.   Проверьте правильность работы замка рулевой

колонки.



СБОРКА


1.   Сборка производится в порядке обратном разборке.

2.   При установке замка рулевой колонки расположите его

кронштейн и вал рулевого управления так , чтобы
канавка вала рулевого управления была совмещена с
отверстием в рулевой колонке.






УСТАНОВКА


1.   Перед началом установки нанесите универсальную

консистентную смазку на внутреннюю поверхность
канавки подшипника и поверхности контакта защитного
чехла и крышки в сборе.


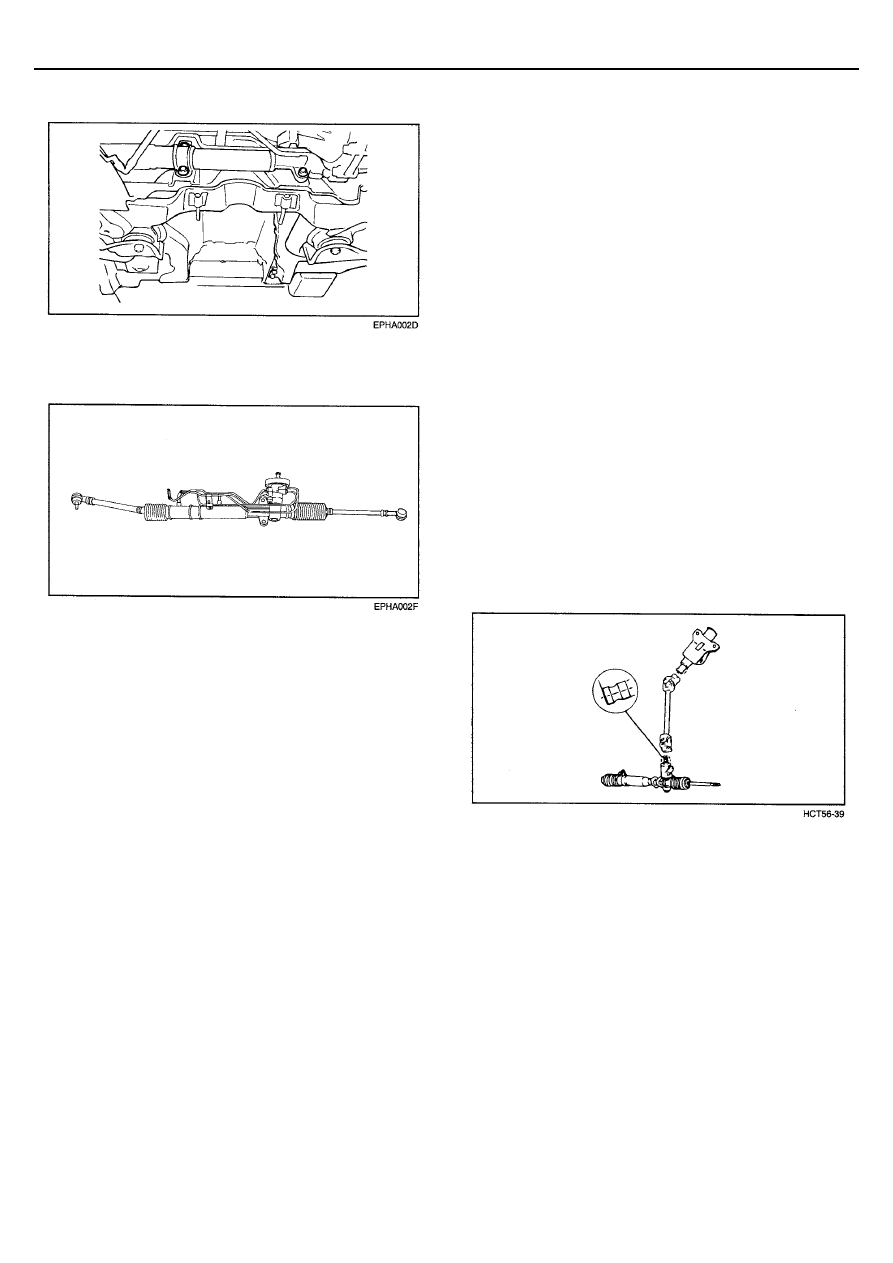

2.   Соедините нижний рулевой вал с карданным валом

рулевого управления.


ПРИМЕЧАНИЕ
Сначала установите на рулевой механизм карданный
вал, а затем рулевую колонку и вал рулевого
управления в сборе.

3.   Установите пыльник на рулевой вал в сборе.

4.   Установите рулевую колонку в сборе , подсоединив ее

к кронштейну крепления рулевой колонки в сборе.


5.   Установите подрулевой комбинированный

переключатель и подсоедините разъемы.


6.   Установите нижнюю крышку панели приборов, верхний

и нижний кожухи рулевой колонки.


7.   Установите рулевое колесо.

ПРИМЕЧАНИЕ
В процессе установки не используйте молоток, так как
это может привести к повреждению телескопического
вала рулевой колонки.









ST-16

РУЛЕВОЕ УПРАВЛЕНИЕ

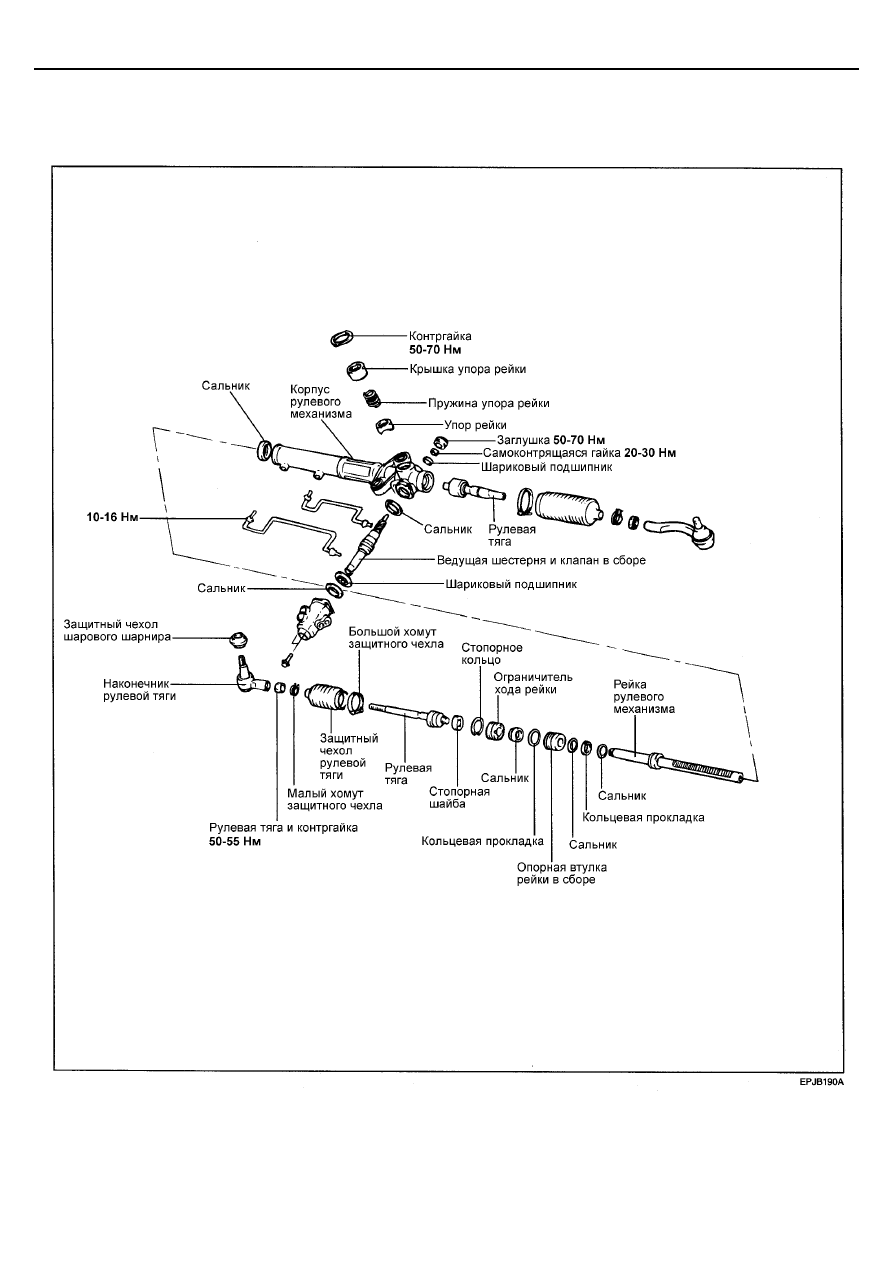

РУЛЕВОЙ МЕХАНИЗМ



ДЕТАЛИ
