КАРТЕР ДИФФЕРЕНЦИАЛА В СБОРЕ DS-47







ПРИМЕЧАНИЕ
•

Проверка пятна контакта проводится для того,
чтобы подтвердить правильность регулировки
положения ведущей шестерни (расположения
ведущей шестерни относительно ведомой) и
зазора в зацеплении. При необходимости
выполните повторные регулировки положения
ведущей шестерни и зазора в зацеплении, чтобы
добиться требуемого пятна контакта в зацеплении
шестерен главной передачи.

•

Если отрегулировать пятно контакта зацепления не
удается, то значит ведущая и ведомая шестерни
изношены свыше предельно допустимых
значений, замените комплект шестерен главной
передачи.

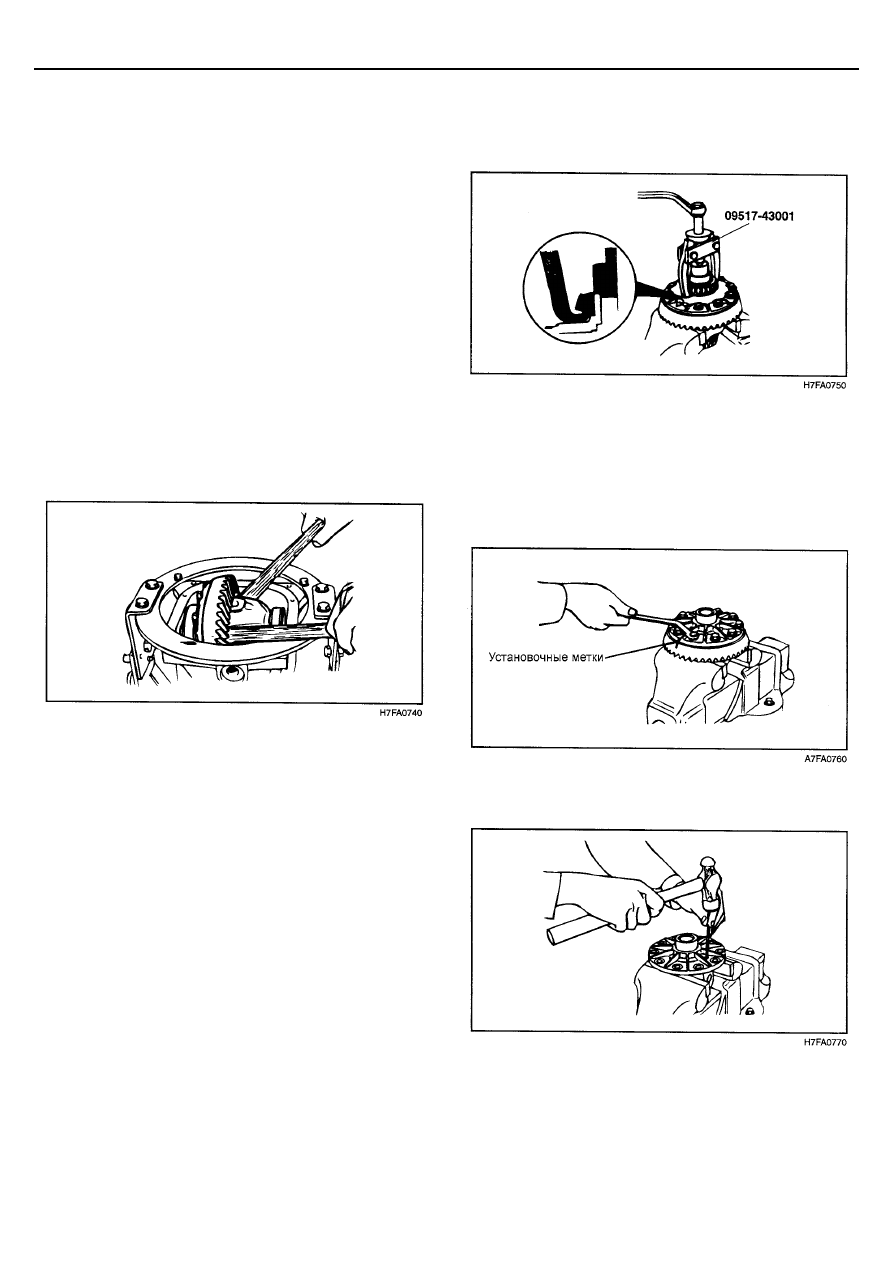

РАЗБОРКА


1.  СНЯТИЕ КОРОБКИ ДИФФЕРЕНЦИАЛА В СБОРЕ

ВНИМАНИЕ
Будьте осторожны при снятии коробки дифференциала
в сборе, выполняйте операцию снятия медленно и
осторожно, чтобы не уронить и не повредить наружные
обоймы подшипников коробки дифференциала.





2.  СНЯТИЕ ВНУТРЕННЕЙ ОБОЙМЫ ПОДШИПНИКА

КОРОБКИ ДИФФЕРЕНЦИАЛА


Наверните гайку на коробку дифференциала и затем
снимите внутреннюю обойму подшипника с помощью
специального инструмента.




ПРИМЕЧАНИЕ
Установите захваты специального инструмента
(съемника) за выступ внутренней обоймы подшипника
через выемки на коробке дифференциала.





3.  СНЯТИЕ ВЕДОМОЙ ШЕСТЕРНИ ГЛАВНОЙ

ПЕРЕДАЧИ


а.  Нанесите установочные метки на ведомую шестерню

главной передачи и коробку дифференциала.

б.  Ослабьте болты крепления ведомой шестерни главной

передачи в несколько приемов в диагональном
порядке и снимите ведомую шестерню.






4.  СНЯТИЕ СТОПОРНОГО ШТИФТА (ДЛЯ ОБЫЧНОГО

ДИФФЕРЕНЦИАЛА)









DS-48

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ

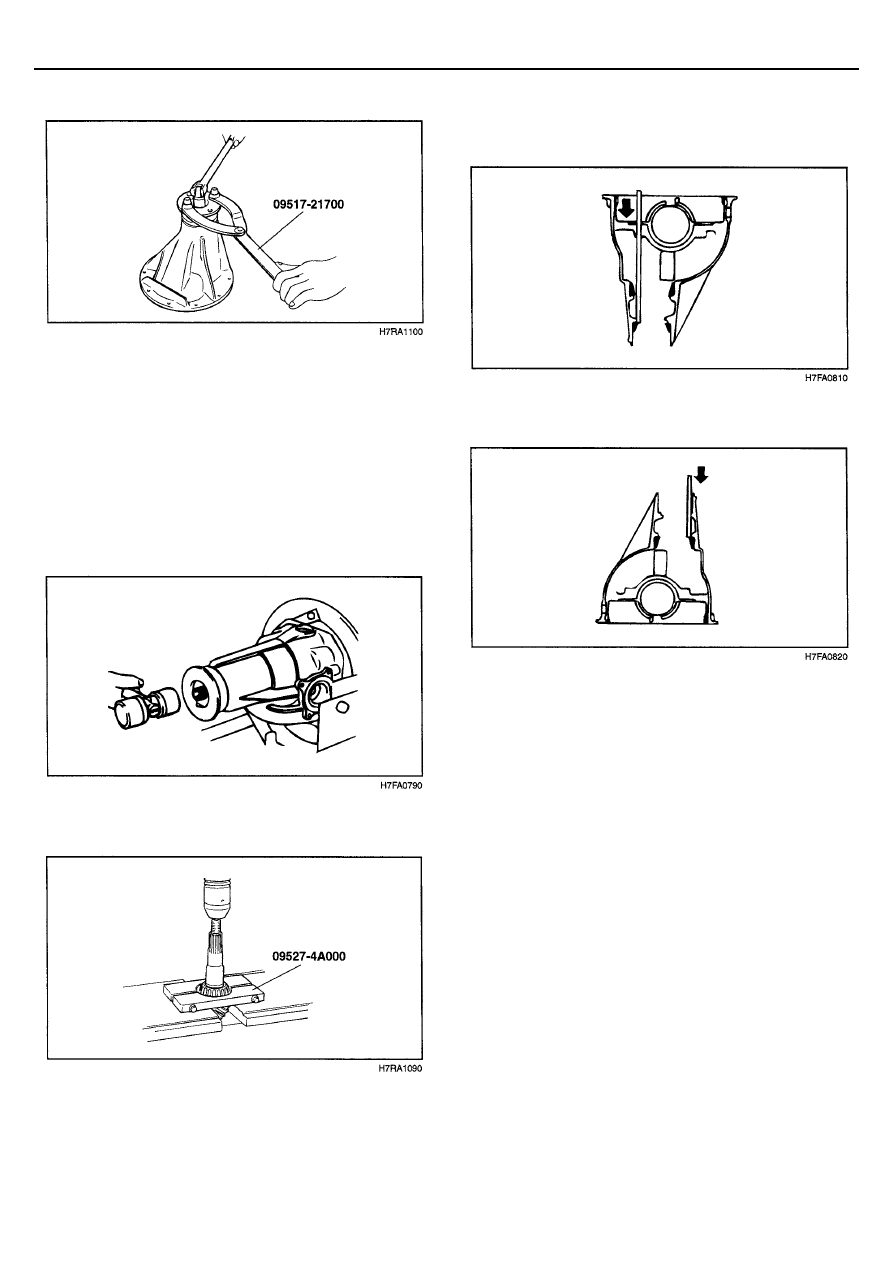

5.  СНЯТИЕ САМОКОНТРЯЩЕЙСЯ ГАЙКИ





6.  СНЯТИЕ ВЕДУЩЕЙ ШЕСТЕРНИ ГЛАВНОЙ

ПЕРЕДАЧИ


а.  Нанесите установочные метки на ведущую шестерню

главной передачи и фланец ведущей шестерни.


ВНИМАНИЕ
Не наносите установочную метку на фланец ведущей
шестерни в плоскости подсоединения карданного вала.

б.  Стяните ведущую шестерню главной передачи,

снимите шестерню вместе с распорной втулкой и
передними регулировочными шайбами.






7.  СНЯТИЕ ВНУТРЕННЕЙ ОБОЙМЫ ЗАДНЕГО

ПОДШИПНИКА ВЕДУЩЕЙ ШЕСТЕРНИ









8.  СНЯТИЕ САЛЬНИКА / СНЯТИЕ ВНУТРЕННЕЙ

ОБОЙМЫ ПЕРЕДНЕГО ПОДШИПНИКА ВЕДУЩЕЙ
ШЕСТЕРНИ / СНЯТИЕ НАРУЖНОЙ ОБОЙМЫ
ПЕРЕДНЕГО ПОДШИПНИКА ВЕДУЩЕЙ ШЕСТЕРНИ






9.  СНЯТИЕ НАРУЖНОЙ ОБОЙМЫ ЗАДНЕГО

ПОДШИПНИКА ВЕДУЩЕЙ ШЕСТЕРНИ







ПРОВЕРКА


1.  Проверьте фланец ведущей шестерни главной

передачи на отсутствие износа или повреждений.


2.  Проверьте подшипники на отсутствие износа или

обесцвечивания (выкрашивания).


3.  Проверьте картер дифференциала на отсутствие

трещин.


4.  Проверьте ведущую и ведомую шестерни на

отсутствие износа или трещин.


5.  Проверьте полуосевые шестерни, сателлиты и ось

сателлитов на отсутствие износа или повреждения.


6.  Проверьте шлицевую часть полуосевых шестерен

дифференциала на отсутствие следов повышенного
износа или повреждений.





КАРТЕР ДИФФЕРЕНЦИАЛА В СБОРЕ DS-49

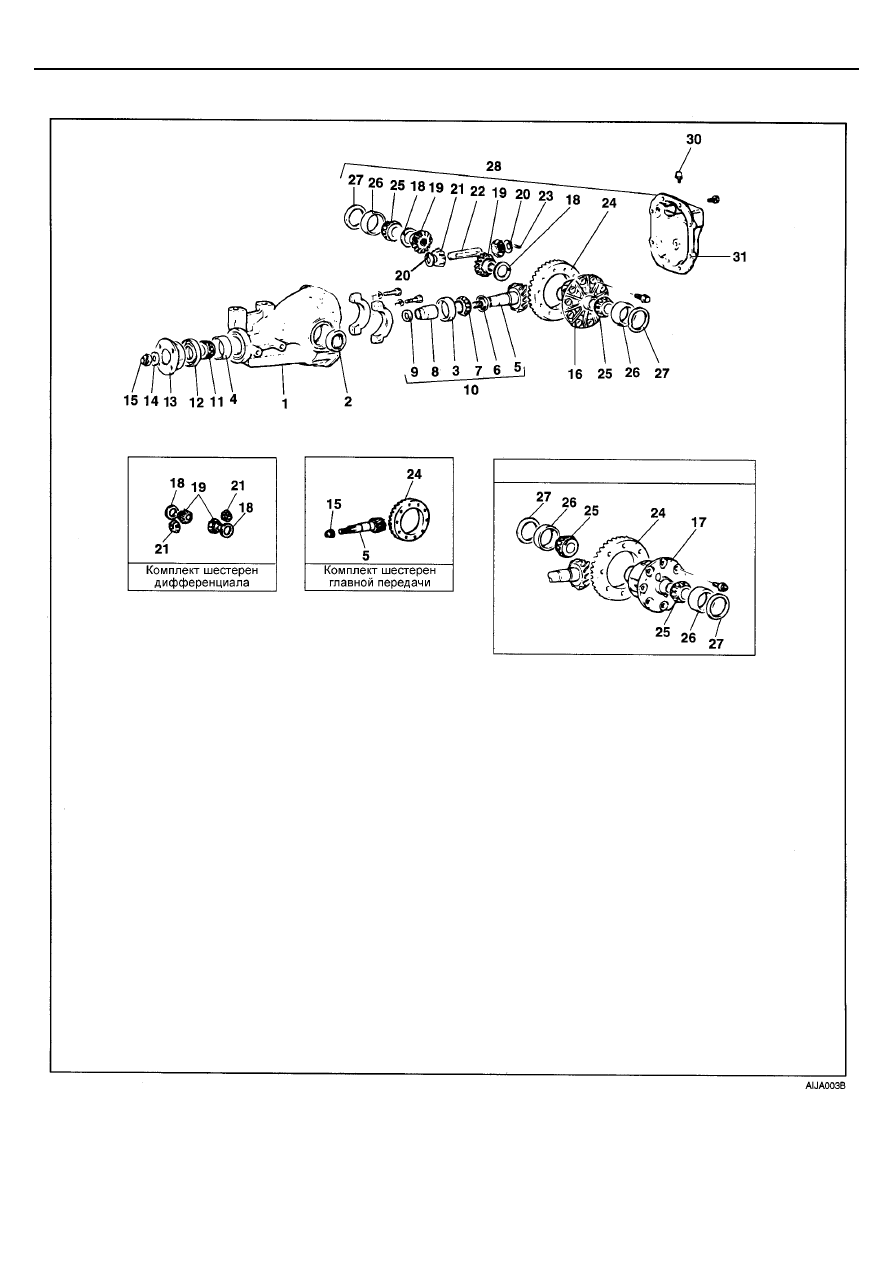

СБОРКА







Последовательность сборки



1.  Картер дифференциала
2.  Сальник
3.  Наружная обойма заднего подшипника ведущей

шестерни

4.  Наружная обойма переднего подшипника ведущей

шестерни



(Регулировка положения ведущей шестерни
главной передачи)

5.  Ведущая шестерня главной передачи
6.  Задняя регулировочная шайба ведущей шестерни

(Для регулировки положения ведущей шестерни)

7.  Внутренняя обойма заднего подшипника ведущей

шестерни

8.  Распорная втулка ведущей шестерни
Регулировка предварительного натяга подшипников

ведущей шестерни

9.  Передняя регулировочная шайба ведущей шестерни

(Для регулировки предварительного натяга
подшипников ведущей шестерни)

10.  Ведущая шестерня главной передачи в сборе
11.  Внутренняя обойма переднего подшипника ведущей

шестерни

12.  Сальник
13.  Фланец ведущей шестерни главной передачи
14.  Шайба



15.  Самоконтрящаяся гайка
16.  Коробка дифференциала
17.  Коробка дифференциала повышенного

трения в сборе



(Регулировка зазора в зацеплении шестерен
дифференциала)

18.  Регулировочная шайба полуосевой шестерни
19.  Полуосевая шестерня
20.  Шайба сателлита
21.  Сателлит
22.  Ось сателлитов
23.  Стопорный штифт


(Обычный дифференциал)

24.  Ведомая шестерня главной передачи
25.  Внутренняя обойма подшипника коробки

дифференциала

26.  Наружная обойма подшипника коробки

дифференциала Регулировка зазора в зацеплении
шестерен главной передачи

27.  Регулировочная проставка подшипника коробки

дифференциала

28.  Картер дифференциала в сборе
29.  Крышка подшипника
30.  Сапун
31.  Крышка картера дифференциала в сборе



DS-50

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ

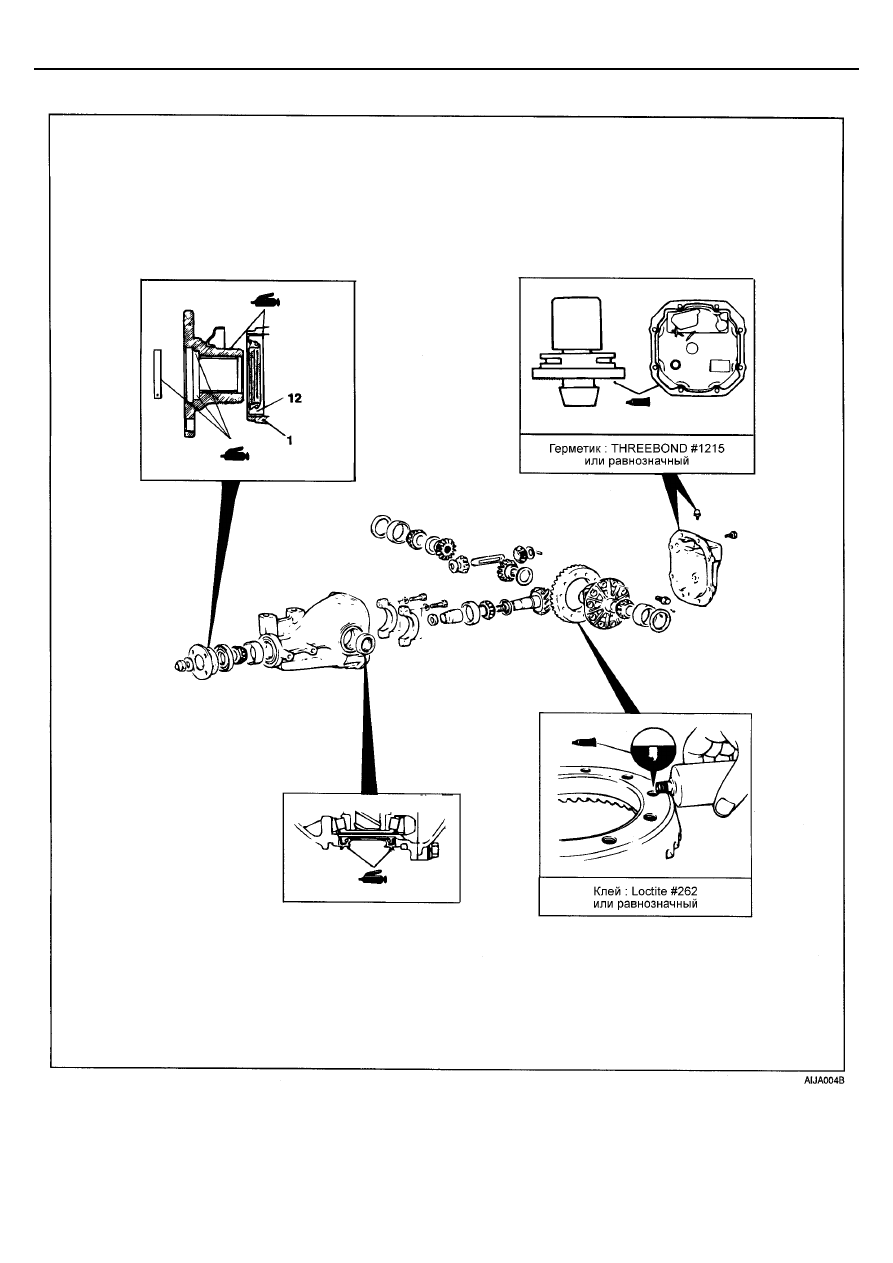

КАРТА ТОЧЕК НАНЕСЕНИЯ СМАЗКИ И КОНТРЯЩЕГО КЛЕЯ
