ВАЛ ПРИВОДА ЗАДНЕГО КОЛЕСА В СБОРЕ DS-39







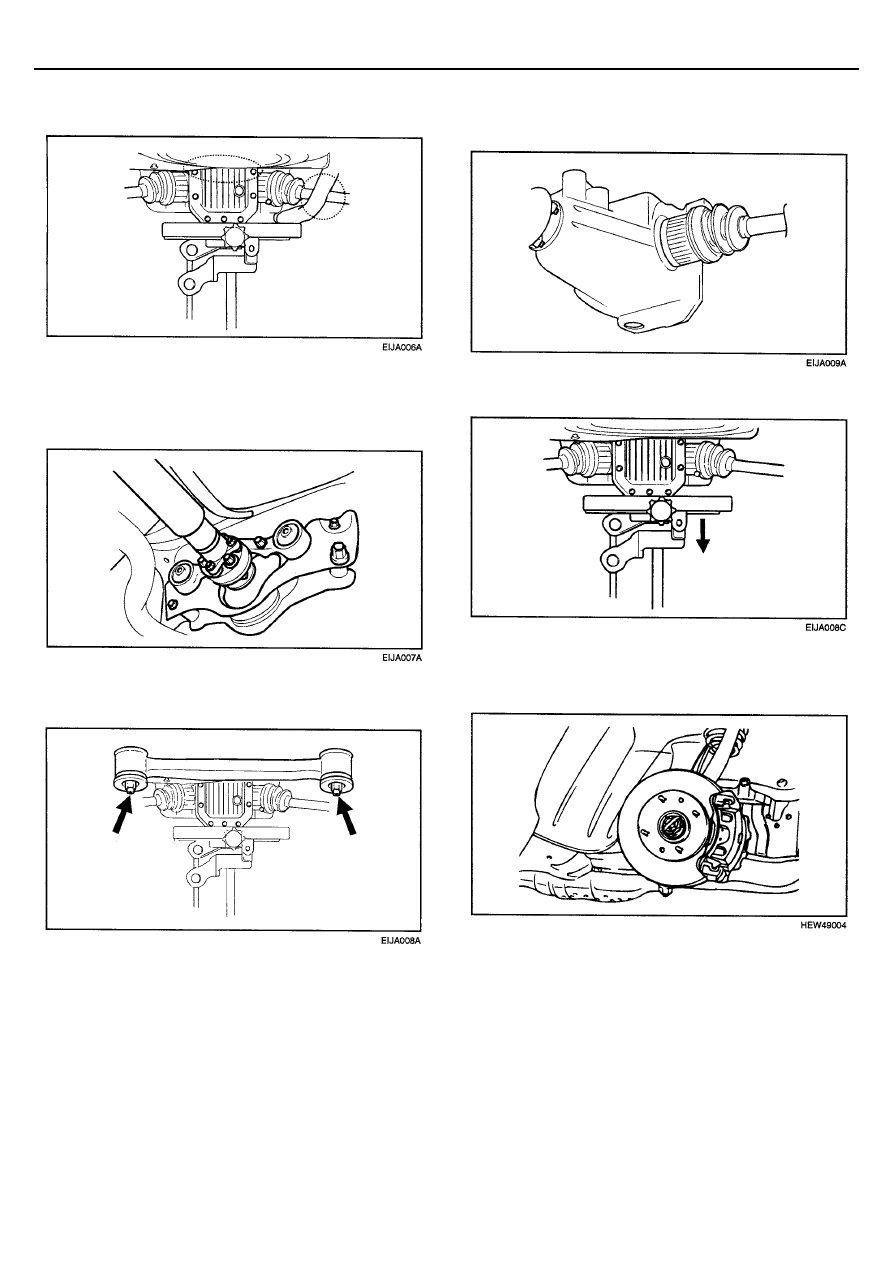

4.  Снимите запасное колесо и кронштейн крепления

основного глушителя          ???






5.  После нанесения установочных меток относительного

положения фланца карданного вала и фланца
ведущей шестерни дифференциала, снимите болты и
гайки крепления.






6.  Снимите болты и гайки крепления опоры крепления

дифференциала           ???







 7. Отсоедините вал привода колеса от, разместив

монтировку между дифференциалом и валом привода
колеса.???






8.  После      ???





9.  С помощью пластикового молотка отсоедините вал

привода заднего колеса от ступицы колеса заднего
моста.









DS-40

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







УСТАНОВКА


1.  Установка производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ
1.      ???


Наименование

Момент затяжки (Нм)

Гайка заднего вала привода
колеса

200 - 260

Болт крепления кронштейна
задней опоры дифференциала

80 - 100

Задний кронштейн крепления
дифференциала

70 - 80

ВНИМАНИЕ
1.  Будьте осторожны при отсоединении вала привода

колеса с помощью монтировки, не повредите
ШРУС вала.

2.  Не вытягивайте вал привода колеса со

значительным усилием, так как подобная операция
приведет к повреждению внутренних деталей
ШРУСа вала привода колеса, разрыву чехла или
повреждению подшипника.

3.  С помощью специальной заглушки закройте

отверстие в коробке передач для предотвращения
попадания внутрь грязи и посторонних частиц.

4.  Надежно удерживайте вал привода колеса.
5. ????????????????????????????


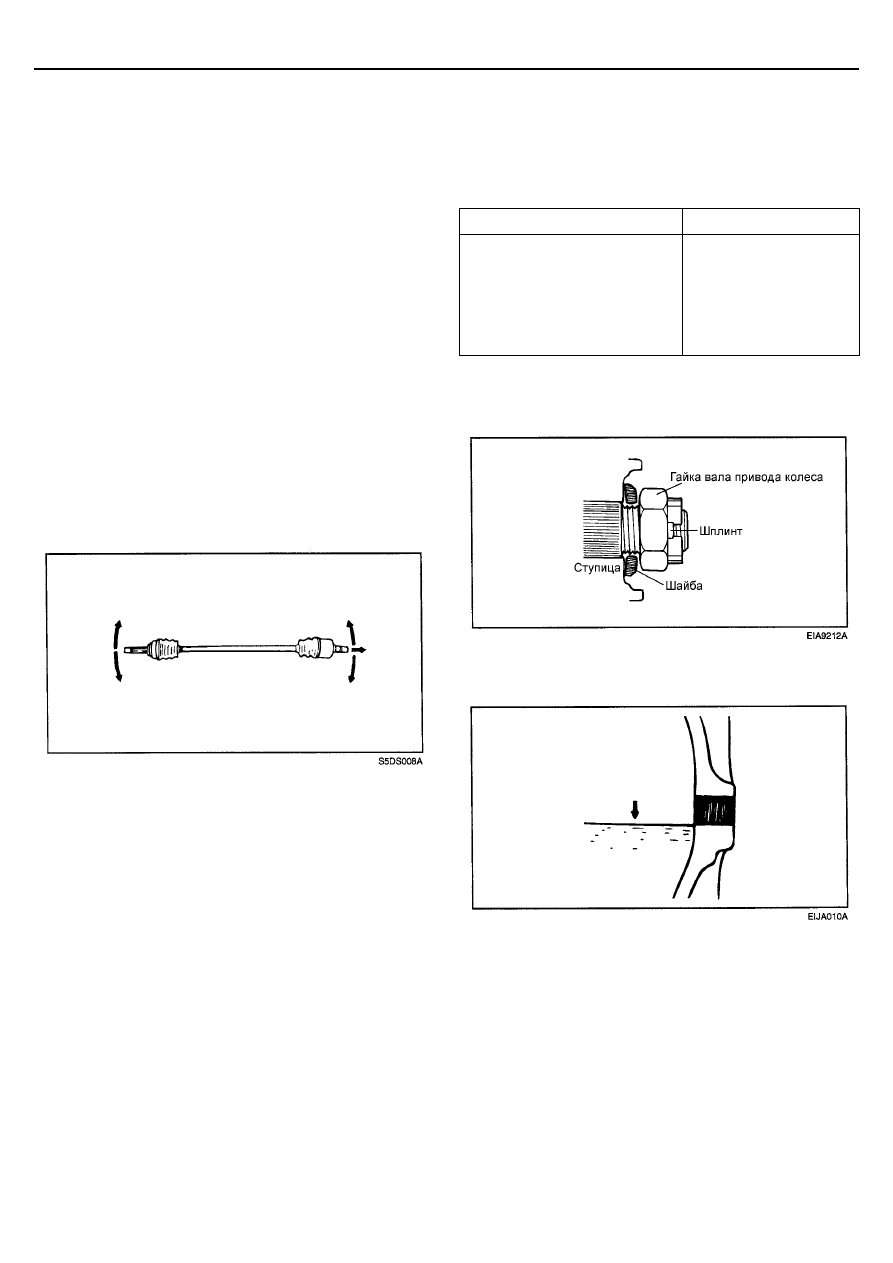

УСТАНОВКА


1.  Смажьте трансмиссионным маслом шлицы вала

привода колеса и поверхности контакта корпуса
дифференциала (в коробке передач).


2.  Перед установкой вала привода колеса расположите

стопорное кольцо так, чтобы замок кольца был
направлен вниз.


3.  После установки вала привода колеса проверьте, что

вал надежно зафиксирован и не может быть снят от
руки.










2.  Установите шайбу выпуклой стороной наружу (как

показано на рисунке), затем установите гайку
крепления вала привода колеса и шплинт.






3.  Проверьте уровень масла в картере

дифференциала и долейте при необходимости.









ВАЛ ПРИВОДА ЗАДНЕГО КОЛЕСА В СБОРЕ DS-41







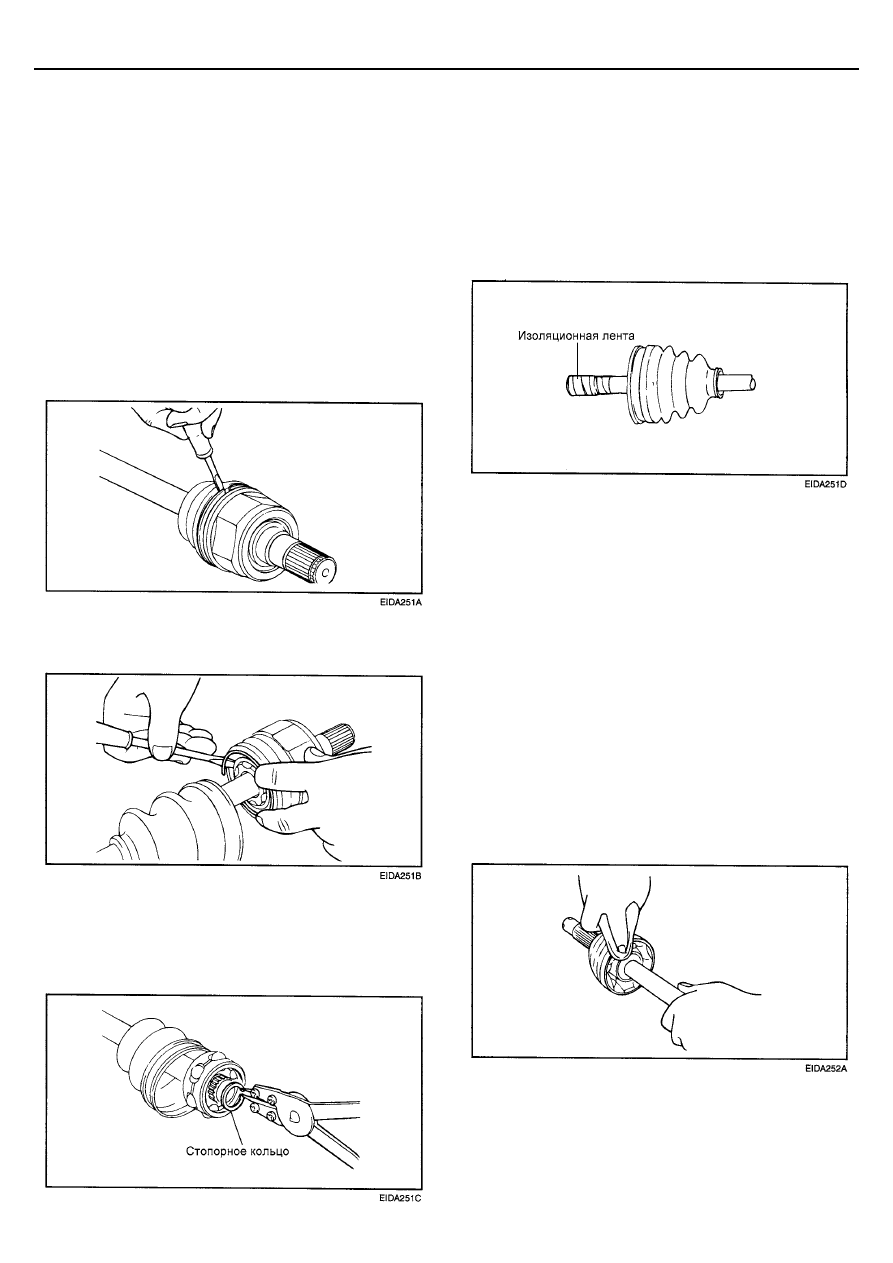

РАЗБОРКА


ВНИМАНИЕ
1.  Не разбирайте внешний ШРУС "Бирфильда" (BJ).
2.  Для смазки ШРУСов вала привода колеса

применяется специальная консистентная смазка.
Не смешивайте старую и новую смазку, а также
разные типы консистентных смазок.

3.  После снятия заменяйте хомуты защитных чехлов

ШРУСа новыми.


1.  Снимите хомуты крепления защитного чехла

внутреннего ШРУСа и снимите защитный чехол с
наружной обоймы ШРУСа внутреннего ШРУСа.


ВНИМАНИЕ
Будьте осторожны, не повредите защитный чехол при
снятии.





2.  С помощью плоской отвертки извлеките большое

стопорное кольцо из наружной обоймы ШРУСа.






3.  Вытяните вал привода колеса из наружной обоймы

ШРУСа.

4.  Снимите малое стопорное кольцо и извлеките

внутреннюю обойму ШРУСа в сборе с сепаратором и
шариками.





 5. Очистите внутреннюю обойму ШРУСа в сборе с

сепаратором и шариками не разбирая узел.


6.  Снимите хомуты защитного чехла внешнего ШРУСа и

снимите защитный чехол с корпуса внешнего ШРУСа.


ВНИМАНИЕ
Если предполагается повторная установка защитного
чехла ШРУСа, то оберните (пластиковой) изоляционной
лентой шлицевую часть вала, чтобы не допустить
повреждения чехла.







ПРОВЕРКА


1.  Проверьте наружную обойму внутреннего ШРУСа,

внутреннюю обойму, сепаратор и шарики на отсутствие
повреждений или ржавчины.


2.  Проверьте шлицевую часть вала привода колеса на

отсутствие следов повышенного износа.


3.  Убедитесь в отсутствии воды, посторонних частиц,

грязи или ржавчины в защитном чехле внешнего
ШРУСа.


ВНИМАНИЕ
Если предполагается повторная установка внешнего
ШРУСа в сборе, то не удаляйте из него смазку.
Проверьте отсутствие посторонних частиц в смазке
ШРУСа. При необходимости полностью очистите
внешний ШРУС в сборе от загрязнений и смазки, затем
нанесите в ШРУС новую консистентную смазку.






DS-42

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ






6.  Нанесите специальную консистентную смазку в

наружную обойму внутреннего ШРУСа, установите ее
на вал привода колеса и зафиксируйте стопорным
кольцом.


ШРУС "Бирфильда" (BJ)


Общее: 115

± 6 грамм



В ШРУС: 60

± 3 грамм



В защитный чехол: 55

± 3 грамм


7.  Заполните специальной консистентной смазкой

наружную обойму внутреннего ШРУСа и защитный
чехол внутреннего ШРУСа и установите его на место.


ШРУС с компенсатором длины (DOJ)


Общее: 100

± 6 грамм



В ШРУС: 60

± 3 грамм



В защитный чехол: 40

± 3 грамм


8.  Закрепите защитный чехол внутреннего ШРУСа

хомутами.


9.  Добавьте специальную консистентную смазку в корпус

внешнего ШРУСа в количестве, которое соответствует
количеству смазки, удаленной при проверке.


10.  Установите защитный чехол внешнего ШРУСа.

11.  Закрепите защитный чехол внешнего ШРУСа

хомутами.


12.  Установите хомуты защитных чехлов внешних ШРУСов

на соответствующем расстоянии друг от друга (чтобы
обеспечить необходимый объем воздуха внутри
чехла), и затем надежно затяните хомуты.


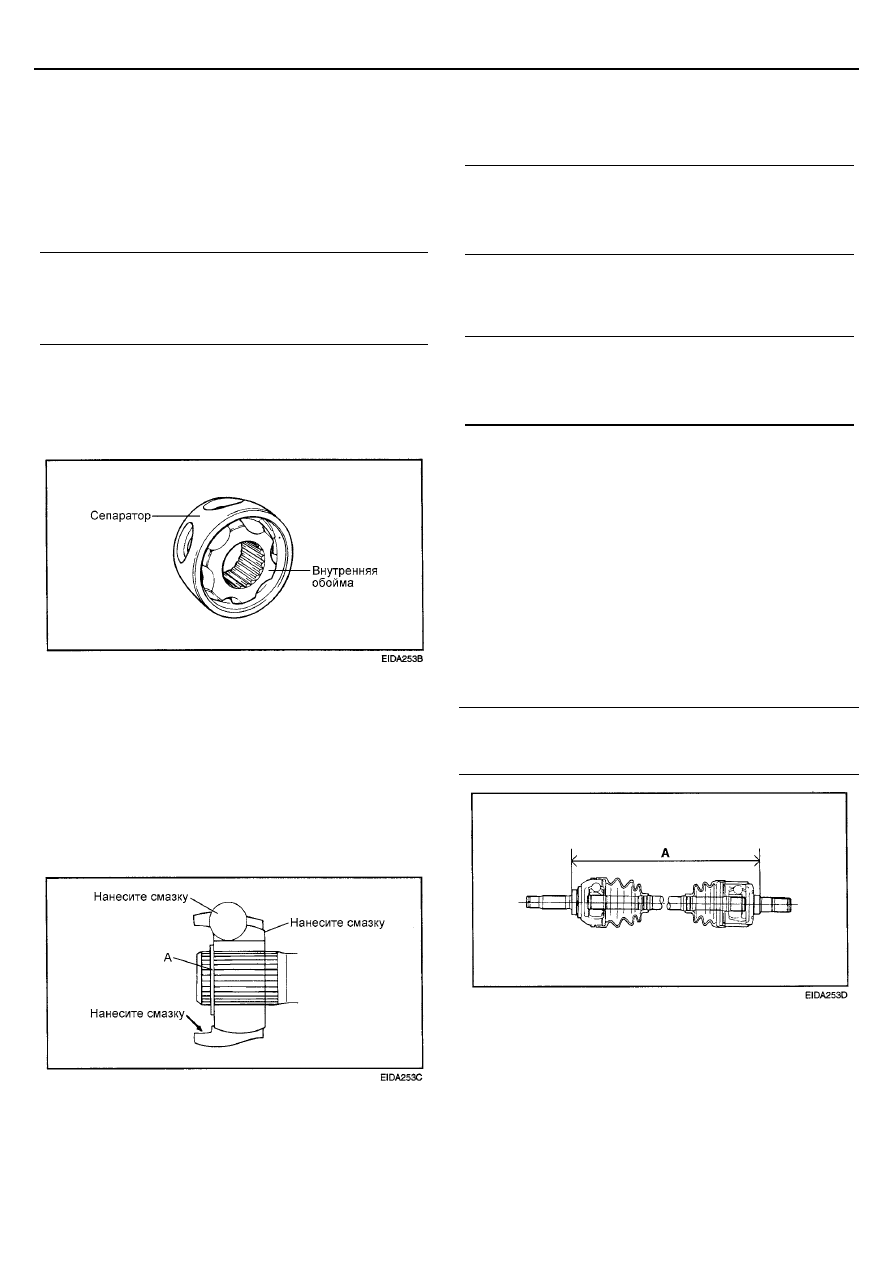

Номинальное значение (A)
 2,4

МКПП: 680,2

± 2 мм

 2,7

АКПП: 681,7

± 2 мм

СБОРКА


1.  Оберните (пластиковой) изоляционной лентой

шлицевую часть вала привода колеса со стороны
внутреннего ШРУСа для предотвращения повреждения
защитного чехла.


2.  Нанесите смазку на вал привода колеса и установите

защитные чехлы ШРУСов.


Рекомендуемая смазка:


Наружный ШРУС (BJ):


CENTOPLEX 278M/136K (MS511-50)



Внутренний ШРУС (DOJ):


AMBLYGON TA 10/2A (MS511-50)


3.  Нанесите специальную консистентную смазку на

внутреннюю обойму и сепаратор ШРУСа. Установите
сепаратор так, чтобы расстояние между сепаратором и
внутренней обоймой соответствовало указанному на
рисунке.






ПРИМЕЧАНИЕ
Используйте специальную смазку из ремкомплекта.

4.  Нанесите специальную консистентную смазку на

сепаратор внутреннего ШРУСа и установите шарики в
сепаратор.


5.  Расположите сторону (А) внутреннего ШРУСа, как

показано на рисунке. Установите внутреннюю обойму
ШРУСа на вал привода колеса и зафиксируйте
стопорным кольцом.
