КАРДАННЫЙ ВАЛ В СБОРЕ DS-19







8.  УСТАНОВКА СТОПОРНЫХ КОЛЕЦ


а.  Установите стопорные кольца одинаковой

толщины с обеих сторон вилки карданного
шарнира.

б.  С помощью бронзовой выколотки запрессуйте

подшипник и крестовину в вилку карданного
шарнира с одной стороны.

в.

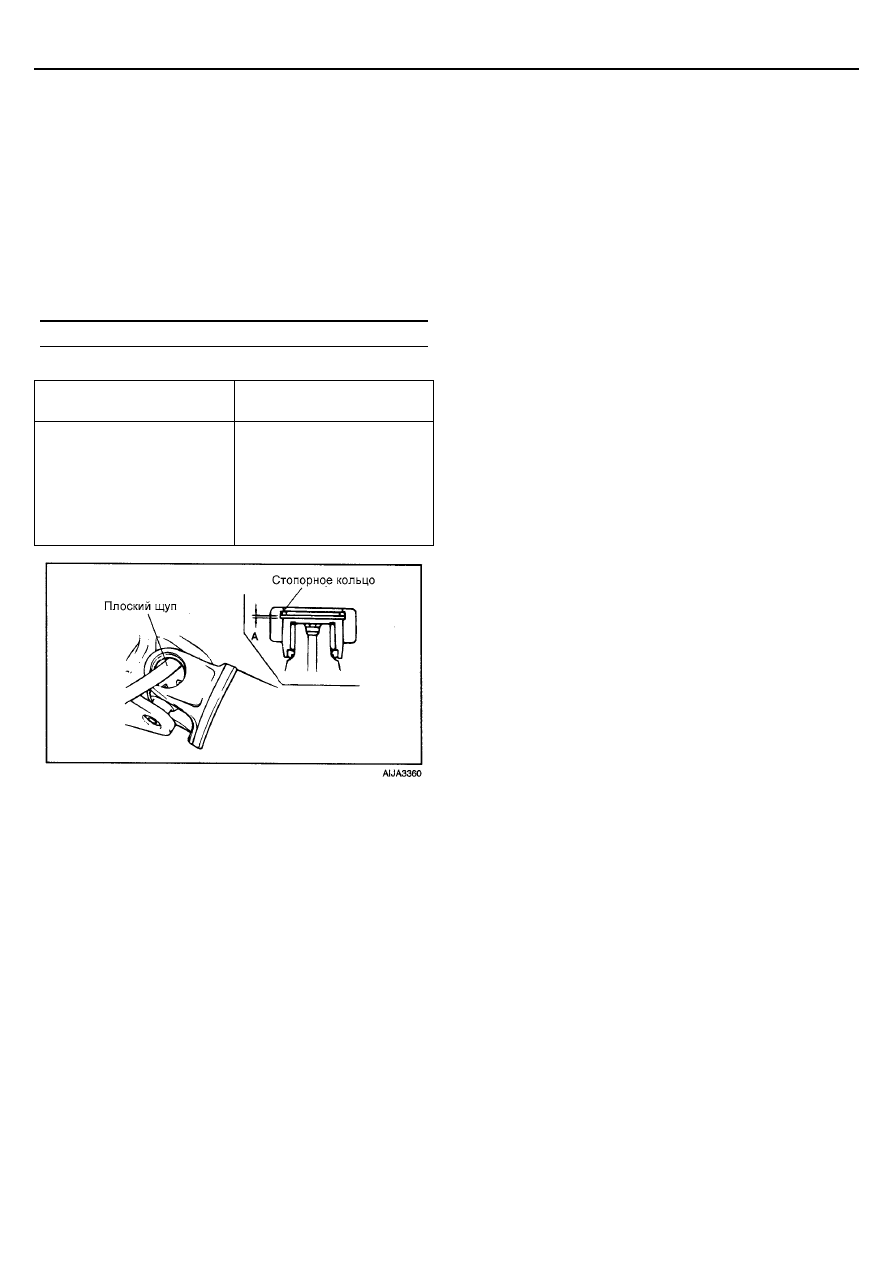

Измерьте осевой зазор подшипника крестовины
карданного шарнира (между стопорным кольцом и
подшипником) с помощью плоского щупа. Если
осевой зазор превышает предельно допустимое
значение, то отрегулируйте его, подобрав
стопорное кольцо подходящей толщины.


Номинальное значение: 0,02 – 0,06 мм






Толщина стопорного кольца,

мм

Цветовая метка



1,28 -



1,31

Желтая



1,34

Синяя



1,37

Пурпурная???



1,40

Коричневая















DS-20

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







ВАЛ ПРИВОДА КОЛЕСА

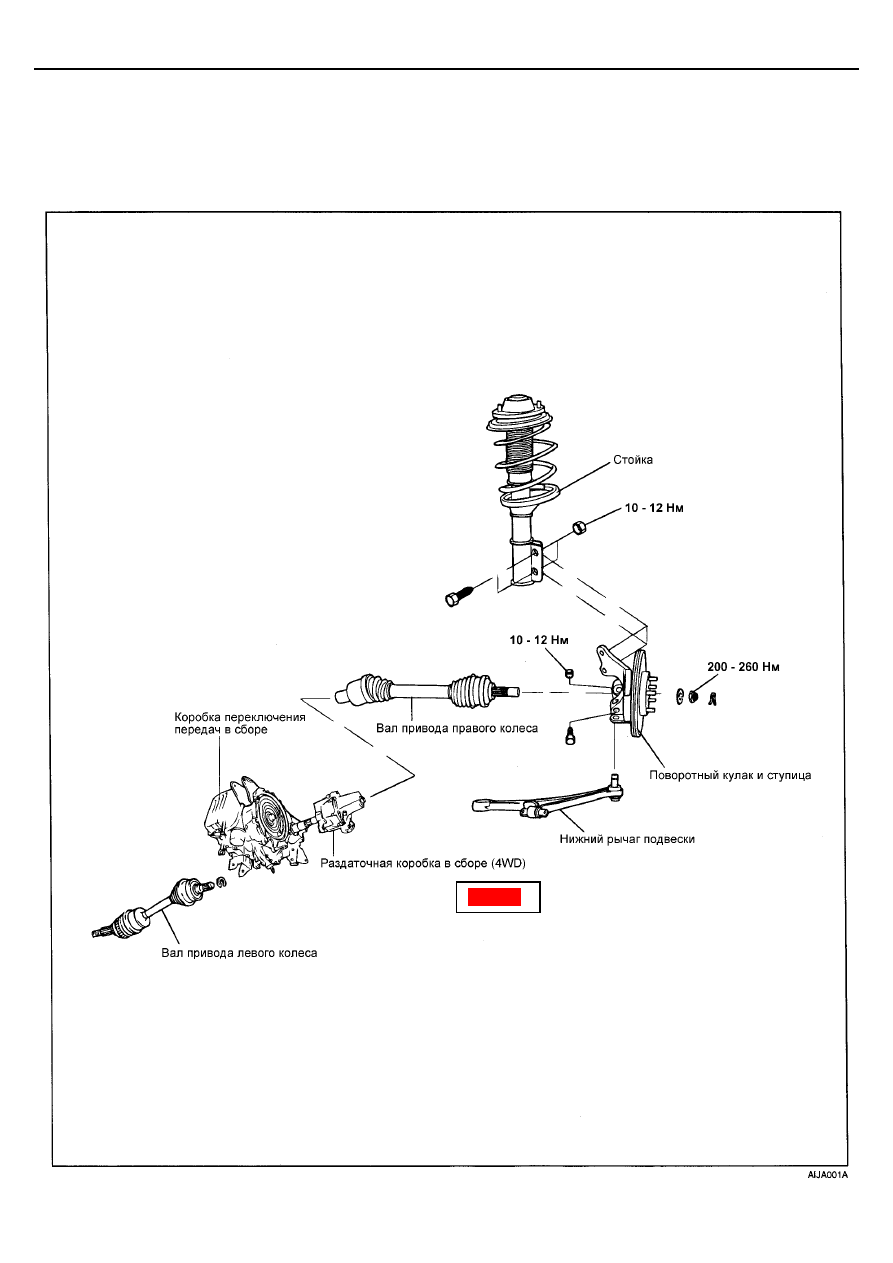

ВАЛ ПРИВОДА ПЕРЕДНЕГО КОЛЕСА В СБОРЕ



ДЕТАЛИ







4WD???

ВАЛ ПРИВОДА КОЛЕСА DS-21







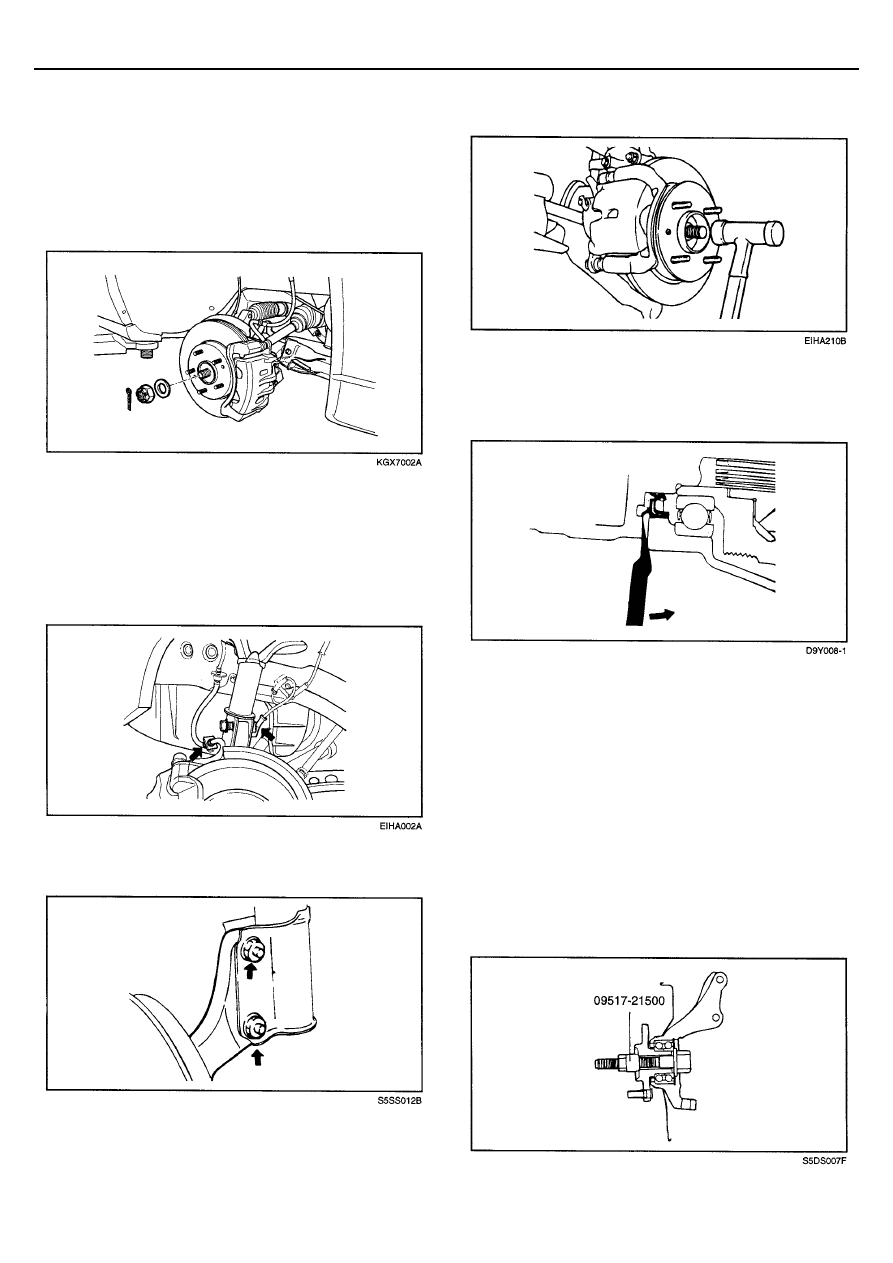

СНЯТИЕ


1.  Снимите алюминиевую накладку колеса с помощью

плоской отвертки.


2.  Поднимите автомобиль и снимите переднее колесо.

3.  Снимите шплинт и отверните гайку крепления вала

привода колеса к ступице колеса.






4.  Слейте масло из коробки передач.

5.  Отсоедините провод датчика частоты вращения колеса

от кронштейна крепления (на автомобилях
оборудованных ABS).


6.  Отсоедините тормозной шланг от кронштейна

крепления.






7.  Снимите два фланцевых болта и отсоедините

поворотный кулак от стойки.







 8. С помощью пластикового молотка отсоедините вал

привода колеса от ступицы колеса.






9.  Отсоедините вал привода колеса от коробки

переключения передач или внутренний вал
раздаточной коробки с помощью молотка и латунной
проставки.???






ВНИМАНИЕ
1.  Будьте осторожны при отсоединении вала привода

колеса с помощью монтировки, не повредите
ШРУС вала.

2.  Не вытягивайте вал привода колеса со

значительным усилием, так как подобная операция
приведет к повреждению внутренних деталей
ШРУСа вала привода колеса, разрыву чехла или
повреждению подшипника.

3.  С помощью специальной заглушки закройте

отверстие в коробке передач для предотвращения
попадания внутрь грязи и посторонних частиц.

4.  Надежно удерживайте вал привода колеса.
5.  Всегда заменяйте стопорное кольцо (retainer ring)

после отсоединения вала привода колеса от
коробки передач.

6. ????????????????????????????






DS-22

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ

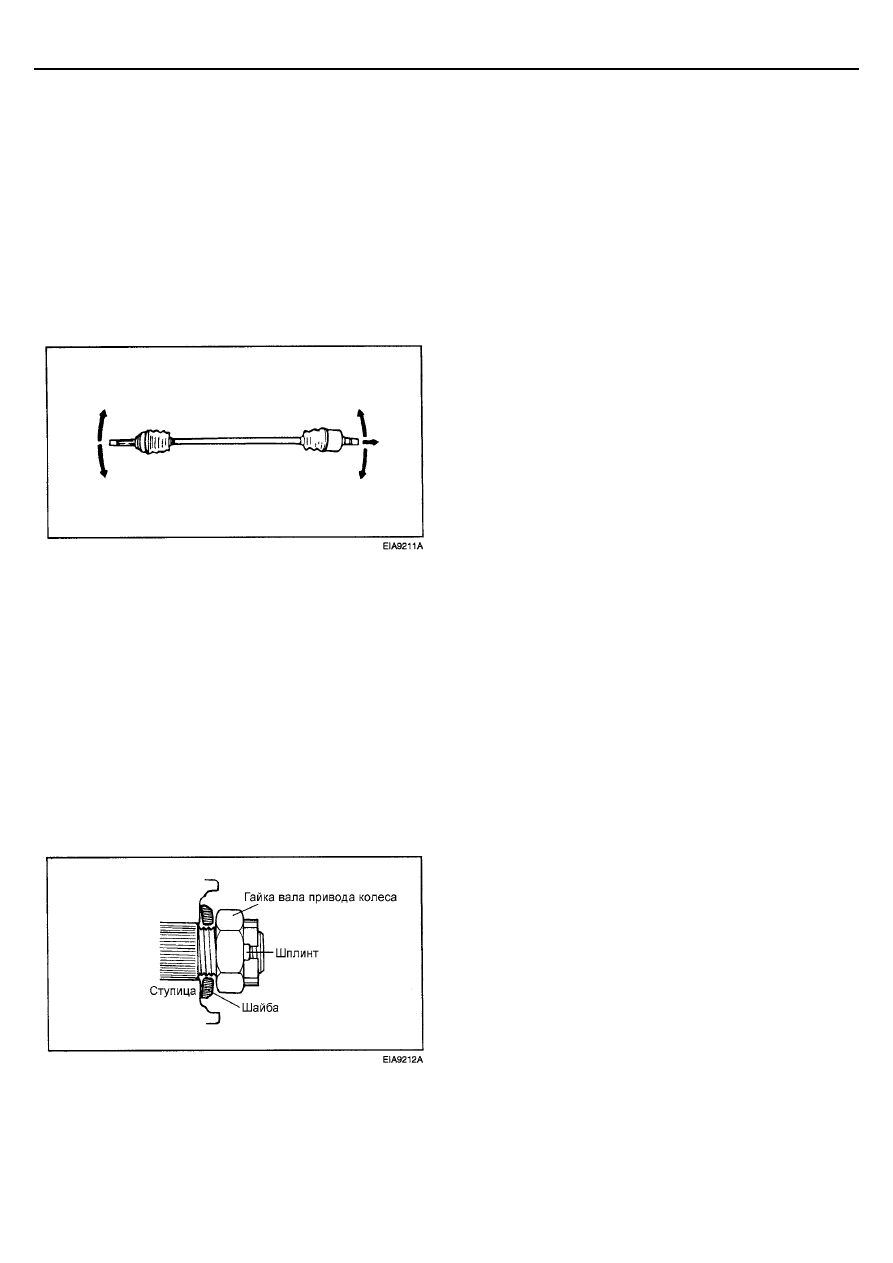

ПРОВЕРКА


1.  Проверьте защитный чехол ШРУСа вала привода

колеса на отсутствие повреждений и ухудшения
технического состояния.


2.  Проверьте шлицевую часть вала привода колеса (и

ступицы) на предмет отсутствия следов повышенного
износа или повреждений.


3.  Проверьте шаровые шарниры на отсутствие

повышенного износа и подвижность.


4.  Проверьте динамический демпфер на отсутствие

износа или повреждений.







УСТАНОВКА


1.  Смажьте трансмиссионным маслом шлицы вала

привода колеса и поверхности контакта корпуса
дифференциала (в коробке передач).


2.  Перед установкой вала привода колеса расположите

стопорное кольцо так, чтобы замок кольца был
направлен вниз.


3.  После установки вала привода колеса проверьте, что

вал надежно зафиксирован и не может быть снят от
руки.


4.  Установите шайбу выпуклой стороной наружу, затем

установите гайку крепления вала привода колеса и
шплинт.
