СИСТЕМА ПОДДЕРЖАНИЯ СКОРОСТИ

ЕЕ-47







КОМПОНЕНТЫ















СНЯТИЕ И УСТАНОВКА


1.  Отсоедините аккумуляторную батарею.

2.  Отсоедините от корпуса дроссельной заслонки тросы

акселератора и управления СПС.


3.  Отсоедините трос акселератора от педали

акселератора.


4.  Отверните болты крепления клисп поддержки троса

акселератора

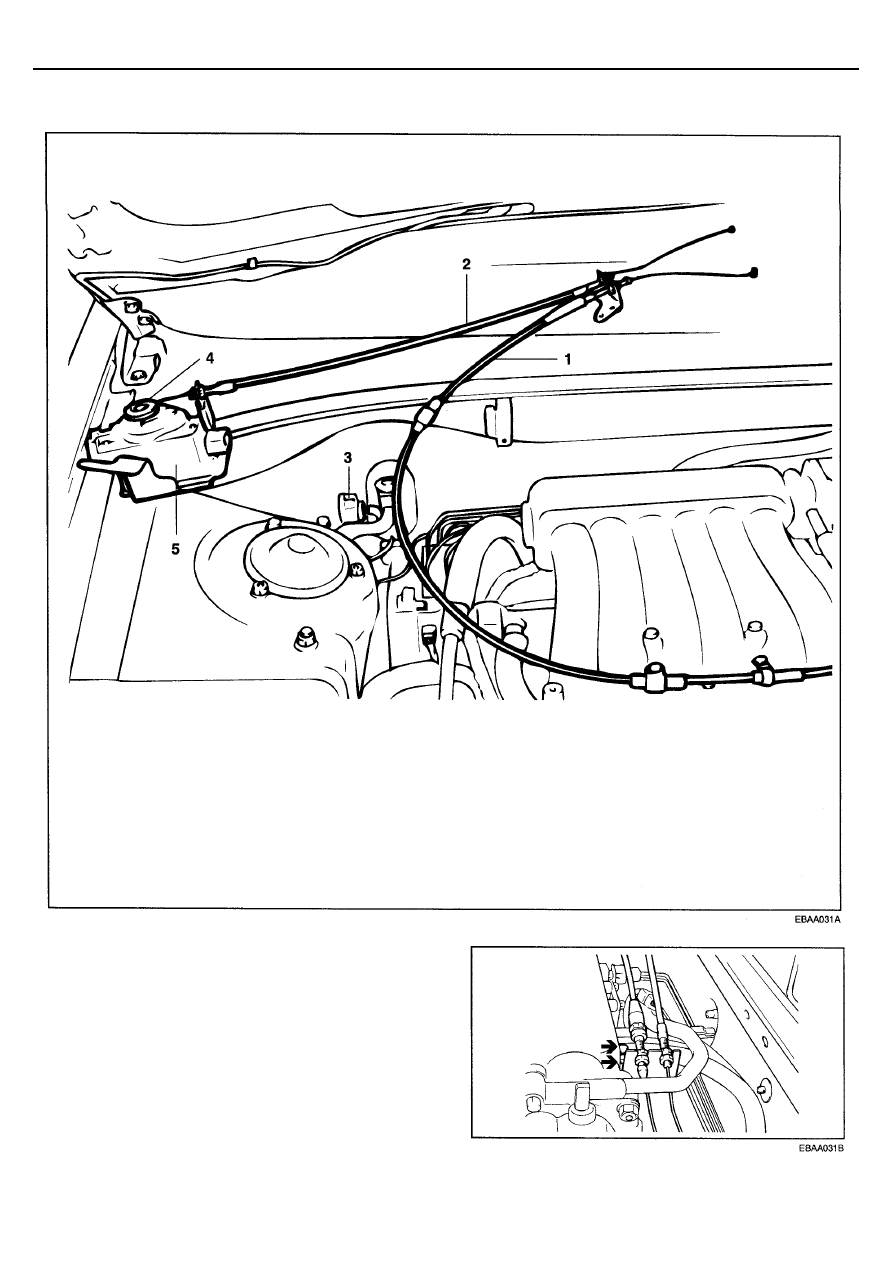

1. Соединение троса педали акселератора и корпуса разъема в сборе.
2. Соединение троса привода круиз-контроля и разъема сектора
электропривода системы круиз-контроля.
3. Разъем электропривода системы круиз-контроля.
4. Сектор электропривода системы круиз-контроля.
5. Электропривод системы круиз-контроля.



ЕЕ-48

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ







5.  Отверните болты крепления привода СПС, снимите

привод.


6.  Установка проводится в обратном порядке.






ПРОВЕРКА

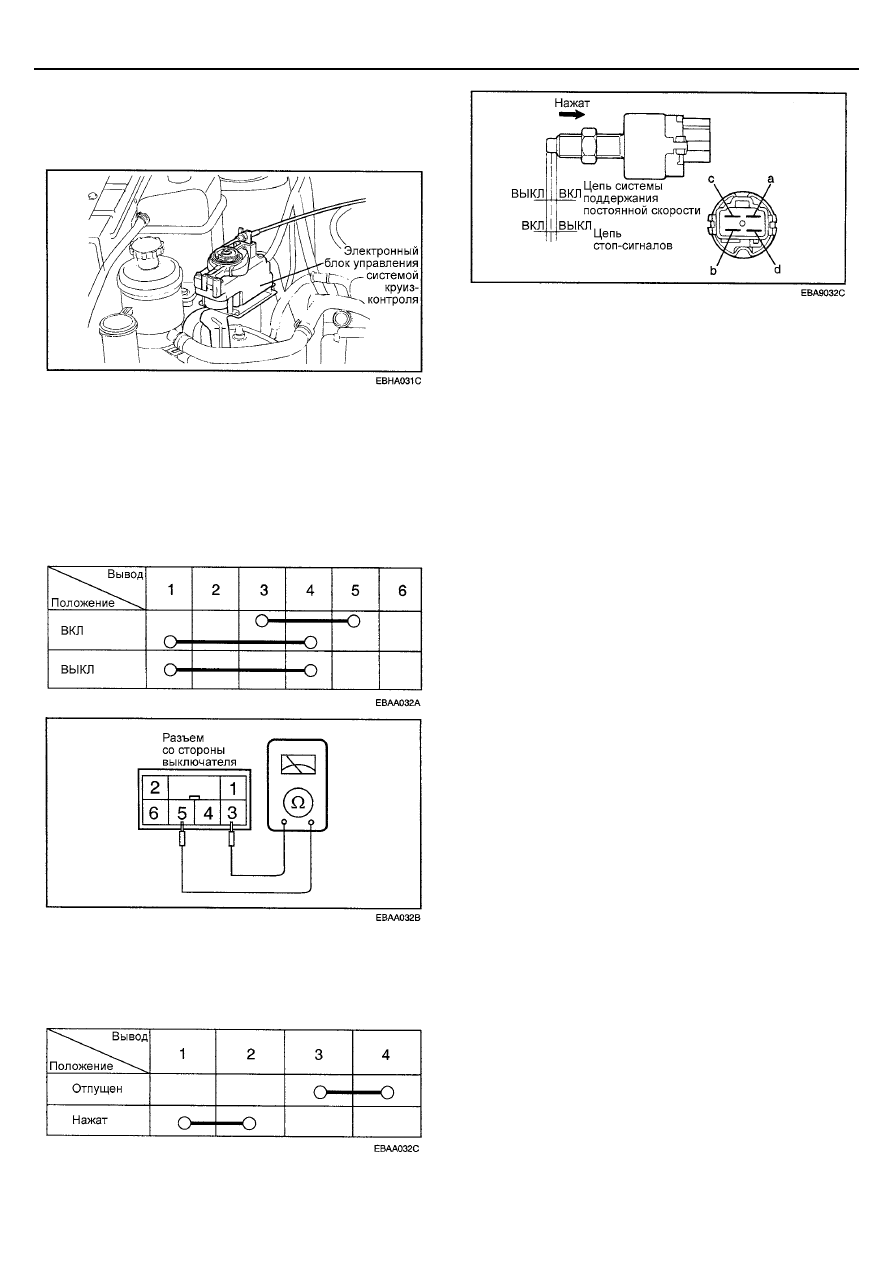

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СППС


1.  Проверьте цепи выключателя согласно таблице.

2.  Если результаты проверки отрицательные, замените

выключатель.







ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ


Проверьте цепи выключателя при нажатой и отпущенной
кнопке выключателя











ПРОВЕРКА РАБОТЫ


УСЛОВИЯ ПРОВЕРКИ



•

Проверка и регулировка работы системы проводится
при выключенных электрических нагрузках.


•

Прогрейте двигатель до стабилизации частоты
вращения холостого хода. Проверьте соответствие
частоты вращения техническим нормам.



•

Выключите зажигание.


1.  Убедитесь в отсутствии резких перегибов тросов

управления.


2.  Нажмите на педаль акселератора: рычаг дроссельной

заслонки должен переместиться от упора до упора
плавно, без рывков.


3.  Проверьте регулировку натяжения тросов.

4.  При наличии излишней слабины или при полном

отсутствии слабины отрегулируйте натяжение тросов.


УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

1.  При большой слабине тросов при движении в гору

будет наблюдаться значительное падение скорости
движения


2.  При отсутствии слабины троса частота вращения

холостого хода будет выше нормы.






СИСТЕМА ПОДДЕРЖАНИЯ СКОРОСТИ

ЕЕ-49







РЕГУЛИРОВКА ТРОСА

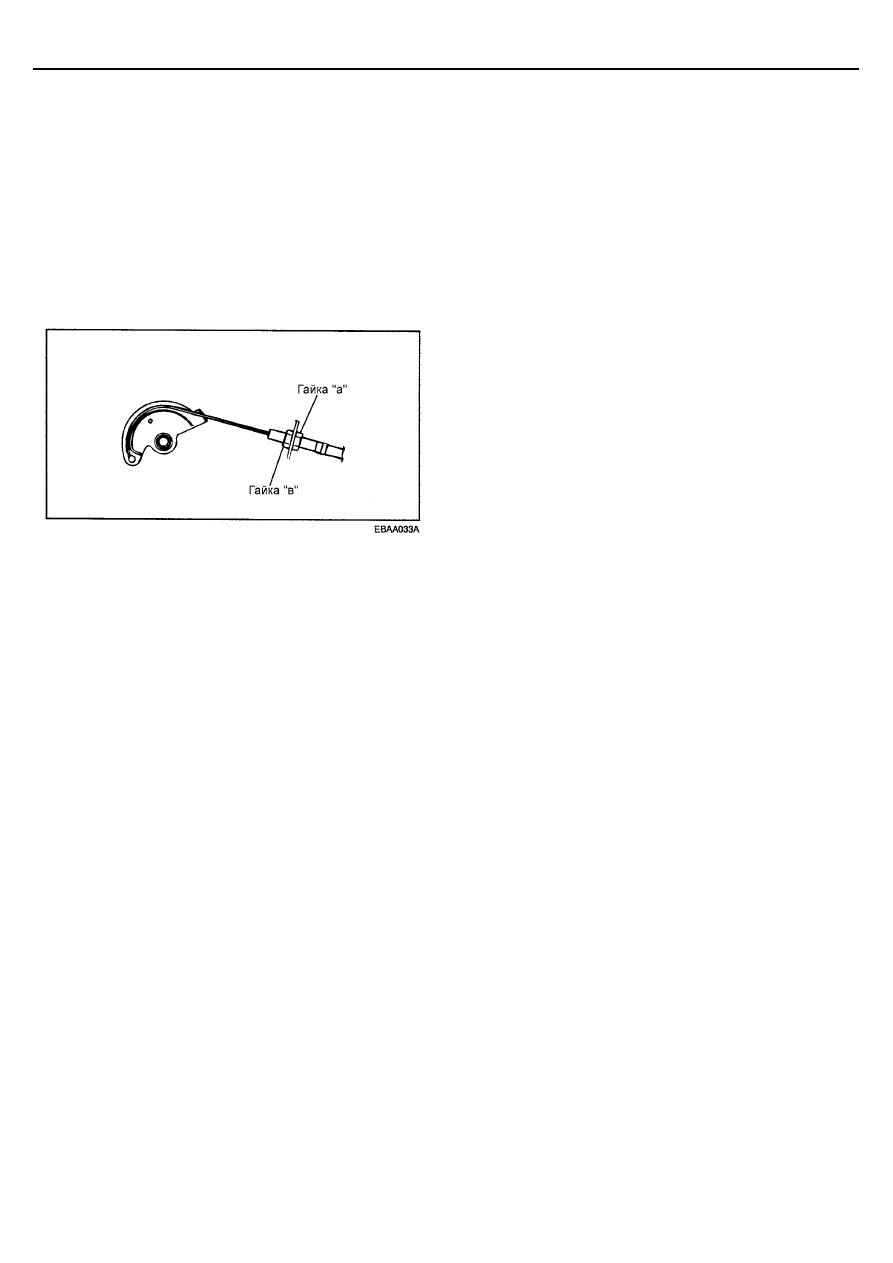

1.  Подсоедините трос к тяговому ролику привода.

2.  Потяните оплетку троса до выбора слабины троса.

Наверните гайку "b" до касания кронштейна.


3.  Отпустите гайку "b" на один оборот.

4.  Затяните контргайку "а".

5.  В результате проведенных действий прогиб троса

между роликом и кронштейном должен составить
примерно 1 мм (ролик привода встает на упор)
