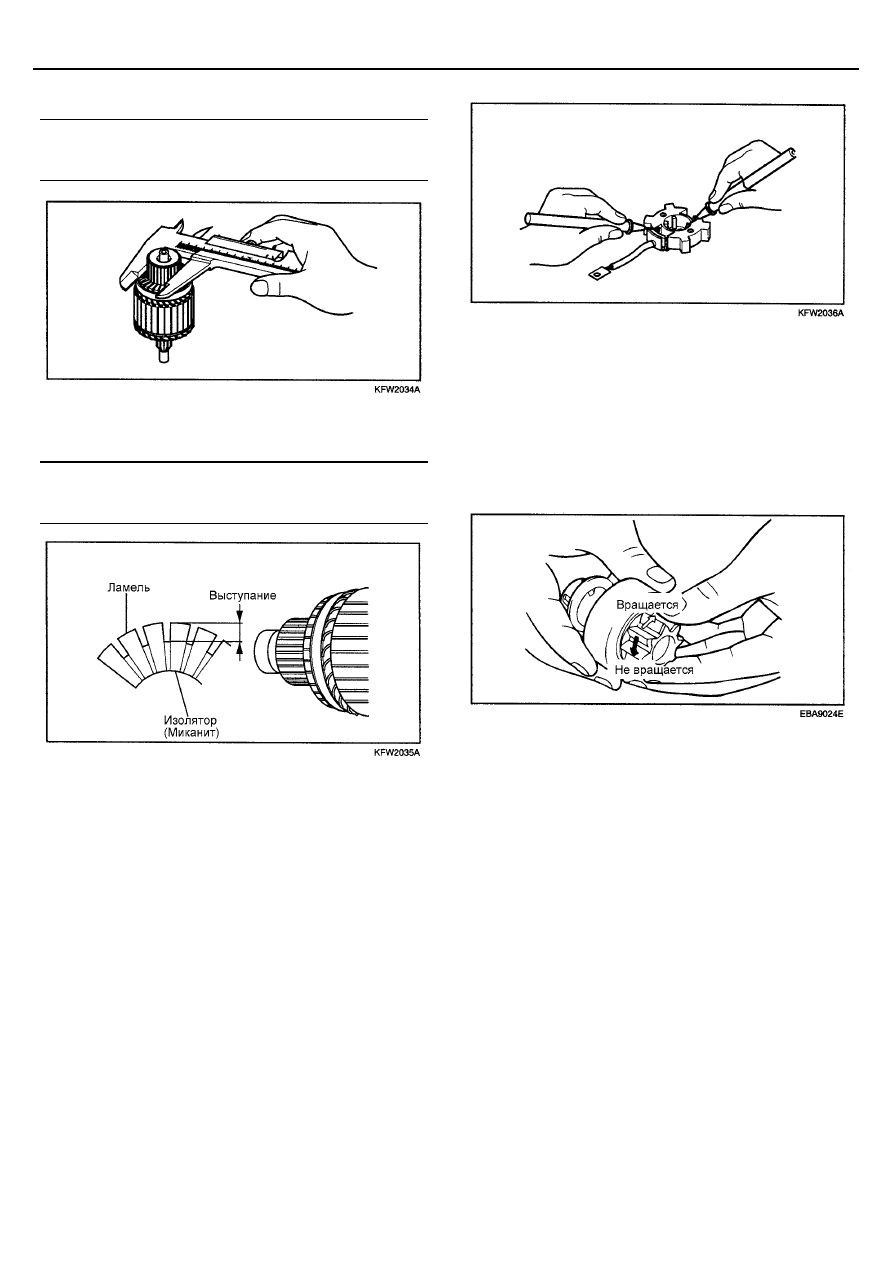

2.  Измерьте внешний диаметр.

Диаметр силовой транзистора


Номинальное значение : 29,4 мм



Предельное значение : 28,4 мм






3.  Измерьте глубину подреза между ламелями силовой

транзистора


Глубина подреза


Номинальное значение : 0,5 мм



Предельное значение : 0,2 мм







ПРОВЕРКА ЩЕТКОДЕРЖАТЕЛЯ

Проверьте отсутствие замкнутой цепи между пластиной
(плюсом) щеткодержателя и щеткодержателем.

Если цепь замкнута, то замените щеткодержатель в сборе.












ПРОВЕРКА ОБГОННОЙ МУФТЫ

1.  Вращайте ведущую шестерню, удерживая корпус

обгонной муфты. Шестерня должна вращаться плавно,
без заеданий в одном направлении, и не вращаться в
противоположном направлении.

2.  Проверьте состояние зубьев шестерни стартера. При

наличии износа или скола зубьев замените обгонную
муфту в сборе. Проверьте состояние зубчатого венца
маховика (или пластины привода АКПП).





ВТУЛКИ ПЕРЕДНЕГО И ЗАДНЕГО
КРОНШТЕЙНОВ


Оцените состояние втулок. При наличии износа или
задиров замените соответствующий кронштейн в сборе.




ЕЕ-44

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ







УСТАНОВКА ОГРАНИЧИТЕЛЬНОГО
И СТОПОРНОГО КОЛЕЦ

Установите сначала ограничительное кольцо, затем
стопорное кольцо на передний конец вала якоря стартера.
Надвиньте ограничительное кольцо на стопорное кольцо до
упора.







ОЧИСТКА ДЕТАЛЕЙ СТАРТЕРА


1.  Не промывайте якорь и статор стартера

растворителем: возможно повреждение изоляции
проводов обмоток. Прочищайте только сухой ветошью.


2.  Не промывайте обгонную муфту погружением в

растворитель: в муфту заложена смазка на весь строк
службы и растворитель может вымыть смазку.


3.  Очистку обгонной муфты проводите смоченной в

растворителе щеткой, немедленно удаляйте излишки
растворителя.

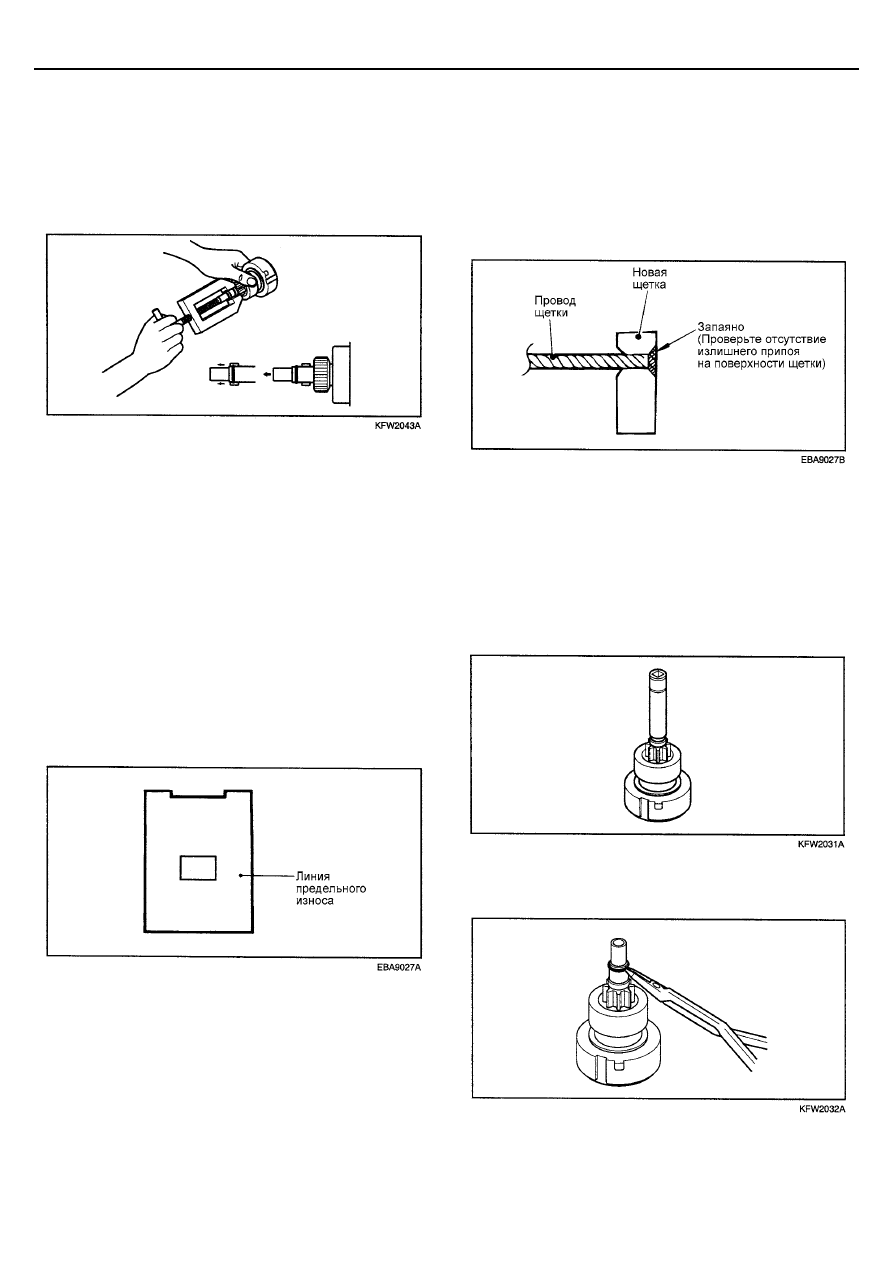

ПРОВЕРКА ЩЕТКИ

1.   Изношенные до линии предельного износа или

замасленные щетки следует заменить.










2.   Снимите изношенную щетку, стараясь не оборвать

провод щетки.

3.   Зачистите наждачной бумагой конец провода щетки

для обеспечения надежной пайки.

4.   Припаяйте конец провода щетки.

5.   установите щетку на место, убедитесь в фиксации

щетки пружиной







РАЗБОРКА



СНЯТИЕ ОГРАНИЧИТЕЛЬНОГО
КОЛЬЦА И СТОПОРНОГО КОЛЬЦА


1.  Для снятия обгонной муфты с вала якоря стартера

необходимо сбить ограничительное кольцо со
стопорного.







2.  После снятия стопорного кольца ограничительное

кольцо может быть снято с вала якоря стартера.










СИСТЕМА ПОДДЕРЖАНИЯ СКОРОСТИ

ЕЕ-45







СИСТЕМА
ПОДДЕРЖАНИЯ
СКОРОСТИ



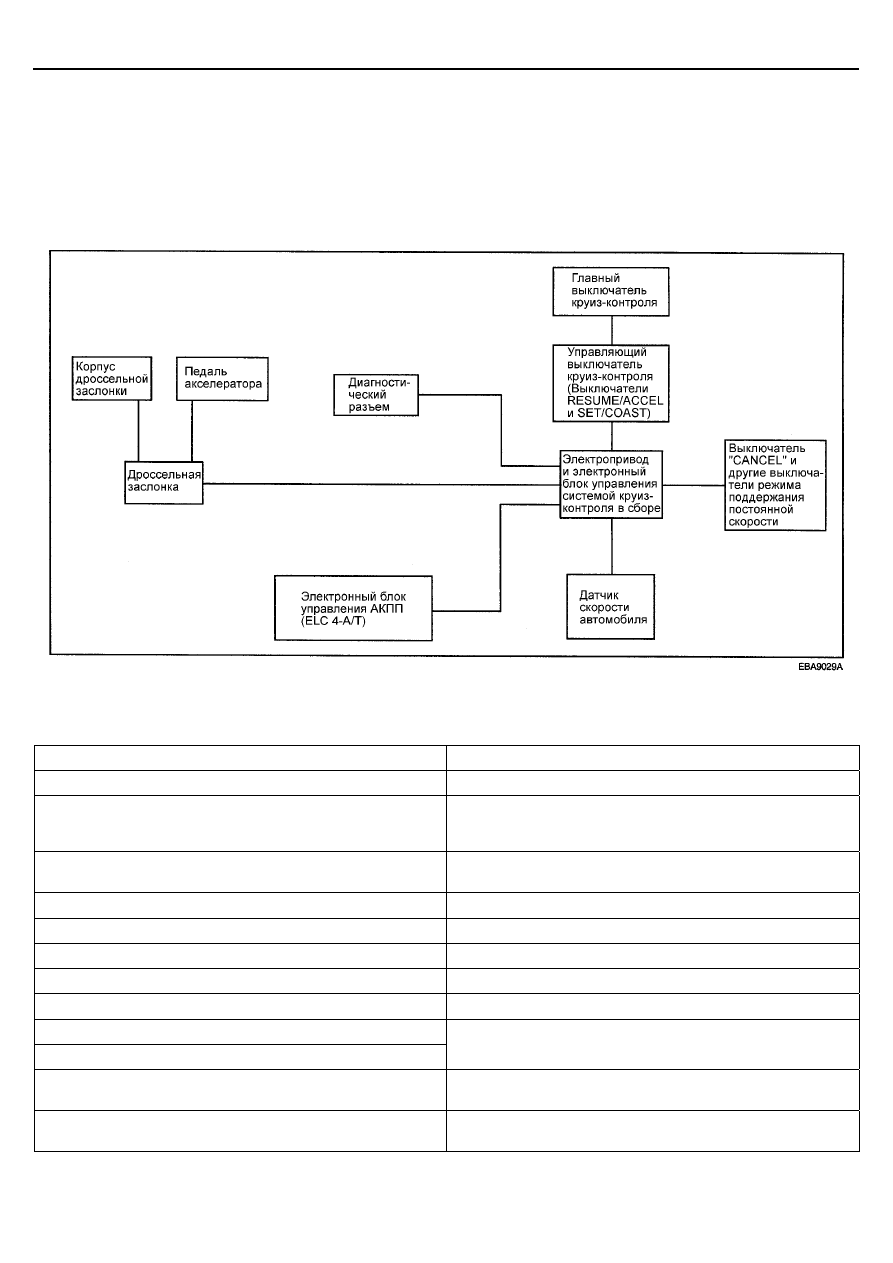

БЛОК-СХЕМА









КОМПОНЕНТЫ СИСТЕМЫ И ИХ
РАБОТА







Компонент

Функция

Датчик скорости автомобиля

Конвертирует скорость автомобиля в импульсы сигнала

Блок управления системой поддержания скорости (СППС)

Получает сигналы от датчиков и управляющих выключателей,
управляет автоматическим поддержанием заданной скорости
движения

Привод

Регулирует положение дроссельной заслонки по сигналам
блока управления

Выключатели управления





главный выключатель CRUISE

Включает питание компонентов системы

 SET/RESUME

Выключатели задания (изменения) скорости движения

Индикатор CRUISE

Загорается при включении СППС

Выключатели прерывания

Посылают сигнал на отключение СППС



Выключатель стоп-сигналов



Выключатель педали сцепления

Отключает режим поддержания постоянной скорости

Выключатель распознавания передач АКПП

Управление включением/выключением повышающей
передачи

Диагностический разъем

Считывание кодов неисправностей (с помощью вольтметра и
диагностического тестера)









ЕЕ-46

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

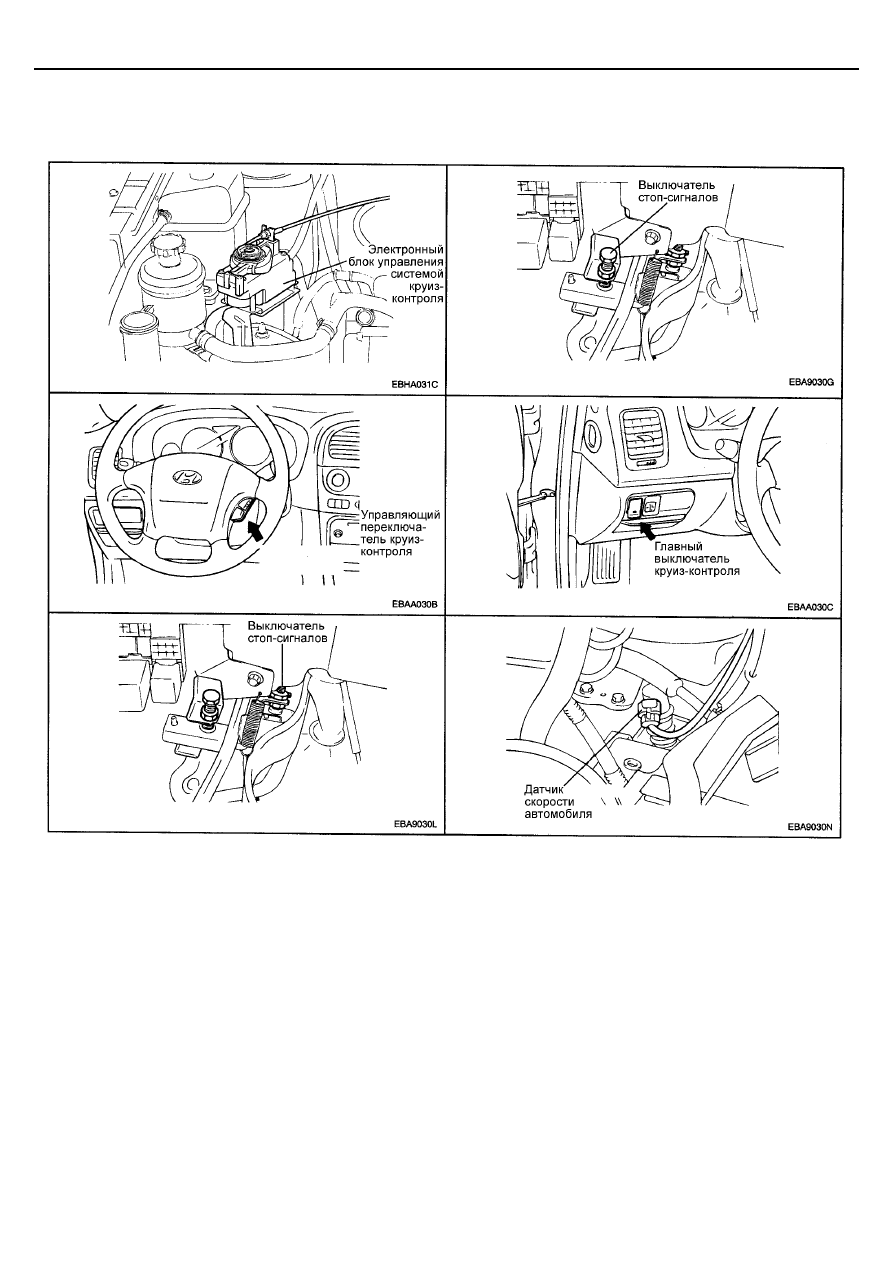

РАСПОЛОЖЕНИЕ
КОМПОНЕНТОВ
