ПОИСК НЕИСПРАВНОСТЕЙ ПО ДИАГНОСТИЧЕСКИМ КОДАМ FL-143











Отремонтируйте проводку (обрыв или короткое
замыкание на "массу") в цепи между выводом 1
разъема датчика неисправности системы зажигания со
стороны жгута проводов и выводом 2 разъема катушки
зажигания.
Сотрите коды неисправностей и проверьте, что код
неисправности не появился снова.

НЕТ

ДА

В

ПРОДОЛЖЕНИЕ
НА СЛЕДУЮЩЕЙ
СТРАНИЦЕ

Отремонтируйте проводку (обрыв или
короткое замыкание на "массу") в цепи
между блоком предохранителей в
моторном отсеке и выводом 1 разъема
катушки зажигания. Сотрите коды
неисправностей и проверьте, что код
неисправности не появился снова.

НЕТ

ДА

•

Поверните ключ замка зажигания в положение “Выкл” (OFF).

•

Отсоедините катушку зажигания.

•

Измерьте сопротивление между выводами 1 и 2 разъема
катушки зажигания. Запомните результаты измерения
сопротивления первичной обмотки катушки зажигания.

•

Измерьте сопротивление на выводах 1 и 4 катушки зажигания
для подключения свечи зажигания. Измерьте сопротивление на
выводах 2 и 3 катушки зажигания для подключения свечи
зажигания. Запомните результаты измерения сопротивления
вторичной обмотки катушки зажигания.

Сопротивление первичной обмотки зажигания должно быть около
1,3 Ом. Сопротивление вторичной обмотки катушки зажигания
должно быть в пределах 10,3 – 13,9 кОм.

Убедитесь, что разъем электронного блока
управления двигателем надежно подсоединен.
Если нет неисправности в разъеме, то замените
силовой транзистор на заведомо исправный.
Сотрите коды неисправностей и проверьте, что
код неисправности не появился снова. Если
неисправность не устранена, то замените
электронный блок управления двигателем.

НЕТ

ДА

A

ПРОДОЛЖЕНИЕ
С ПРЕДЫДУЩЕЙ
СТРАНИЦЫ

•

Поверните ключ замка зажигания в положение “Выкл”
(OFF).

•

Измерьте сопротивление между "массой" и выводом 1
разъема датчика неисправности системы зажигания со
стороны жгута проводов.

Соответствует ли сопротивление значению примерно 1 Ом или
меньше ?

•

Отсоедините катушку зажигания.

•



Вновь подсоедините разъемы к электронному блоку управления
двигателем

•

Поверните ключ замка зажигания в положение “Вкл” (ON).

•

Измерьте напряжение между "массой" и выводом 3 разъема катушки
зажигания со стороны жгута проводов.

Изменяется ли измеренное напряжение в диапазоне 4 - 5 В ?

FL-144

ТОПЛИВНАЯ СИСТЕМА











Замените катушку зажигания. Сотрите
коды неисправностей и проверьте, что код
неисправности не появился снова.

НЕТ

ДА

В

Отремонтируйте или замените компоненты, которые повреждены или не
соответствуют норме. Сотрите коды неисправностей и проверьте, что
код неисправности не появился снова.

Замените силовой транзистор. Сотрите
коды неисправностей и проверьте, что код
неисправности не появился снова.

НЕТ

ДА

ПРОДОЛЖЕНИЕ
С ПРЕДЫДУЩЕЙ
СТРАНИЦЫ

•

Поверните ключ замка зажигания в положение “Выкл” (OFF).

•

Проверьте свечи зажигания, свечные провода высокого
напряжения, форсунки и вакуумные шланги.

Отсутствует ли повреждение всех указанных компонентов и
соответствует ли их состояние норме ?

ПОИСК НЕИСПРАВНОСТЕЙ ПО ДИАГНОСТИЧЕСКИМ КОДАМ FL-145







Код неисправности

Параметр (объект) диагностики

P0301, P0302
P0303, P0304

Обнаружены пропуски вспышек (Цилиндр №1, Цилиндр №2, Цилиндр №3, Цилиндр №4)







ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

Смотрите соответствующий параграф для кода P0300.


РУКОВОДСТВО К ПОИСКУ НЕИСПРАВНОСТЕЙ

Условия определения диагностических кодов (DTC)

Возможные причины

Исходные данные
•

При появлении пропусков зажигания во время работы двигателя, его обороты
резко меняются.

•

Электронный блок управления следит за изменением оборотов двигателя

Зоны проверки:
•

Спустя не менее 5 секунд после запуска двигателя.

•



Частота вращения коленчатого вала двигателя находится в пределах 500 –
6000 мин

-1

.



•

Температура охлаждающей жидкости не ниже -10

0

С.

•

Температура воздуха во впускном коллекторе не ниже -10

0

С.

•

Установившийся режим работы после внезапного разгона/замедления как при
переключении передач.

Критерий оценки (режим разгона двигателя используется для определения
пропусков зажигания):
•

Пропуски зажигания появляются более часто против допустимого только в
последние 200 оборотов (т.е. когда температура каталитического
нейтрализатора становится выше 950

0

С).

•

Пропуски зажигания составляют около 2% на каждые 1000 оборотов.

•

Неисправность элементов системы
зажигания.

•

Слабый сигнал датчика положения
коленчатого вала.

•

Нарушение состава смеси.

•

Низка компрессия.

•

Неисправен датчик температуры
охлаждающей жидкости.

•

Разрушены зубья ремня привода
ГРМ.

•

Неисправна форсунка(и).

• ??????????

•

Неисправен электронный блок
управления двигателем.











FL-146

ТОПЛИВНАЯ СИСТЕМА

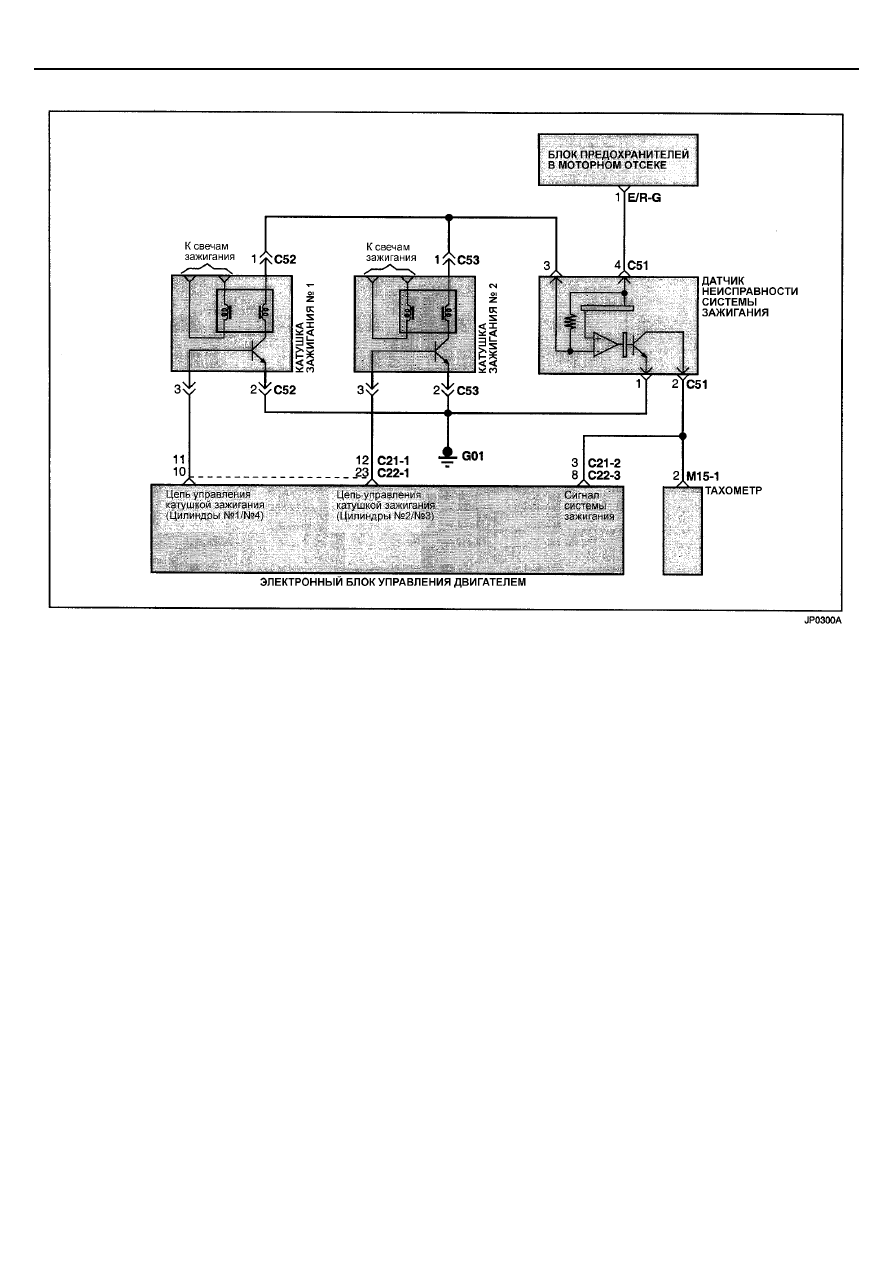

ЭЛЕКТРОСХЕМА
