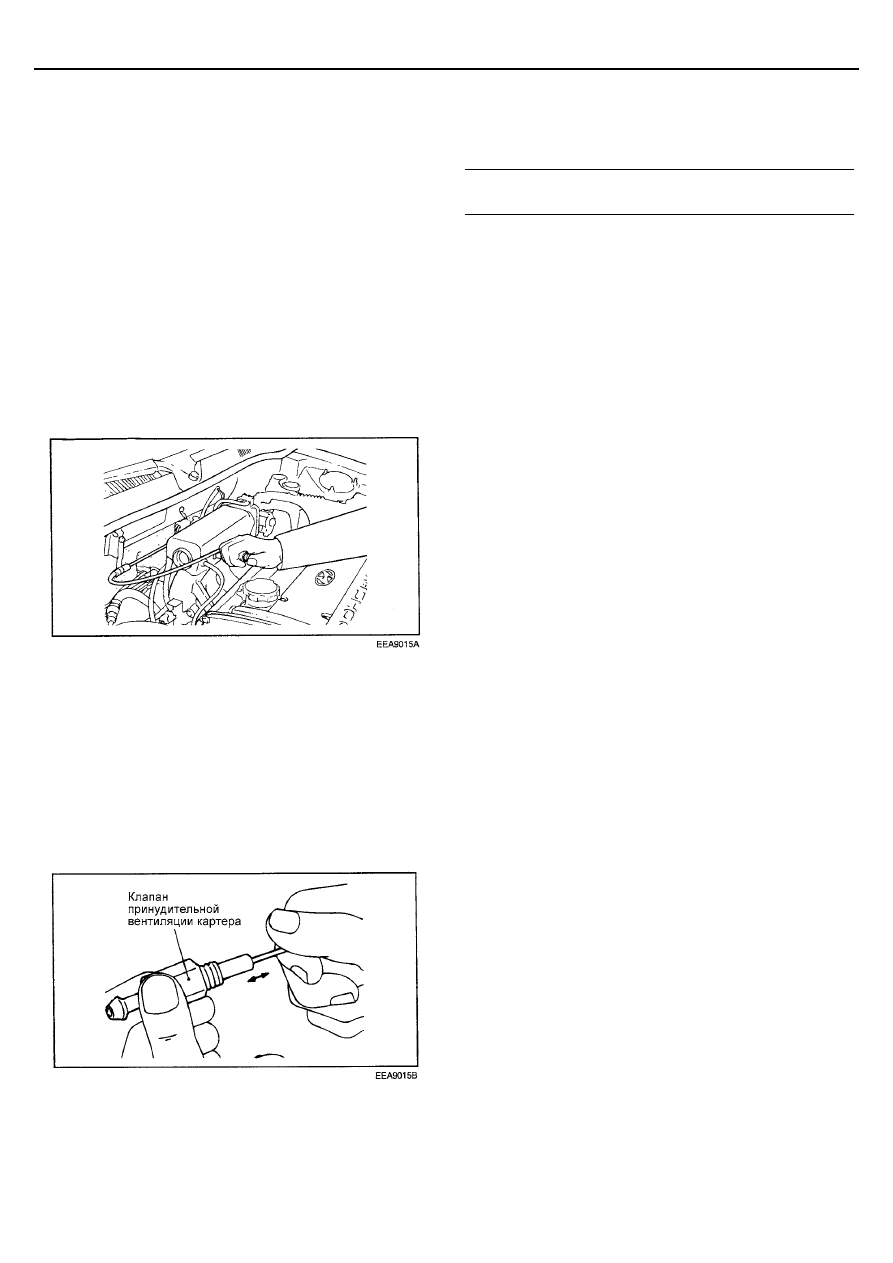

СИСТЕМА ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА

ЕC-17







СНЯТИЕ


1.   Отсоедините вентиляционный шланг от клапана

принудительной вентиляции картера. Снимите клапан
с крышки головки цилиндров и подсоедините его к
вентиляционному шлангу.


2.   Запустите двигатель и дайте ему работать на режиме

холостого хода. Закройте пальцем отверстие клапана и
убедитесь, что ощущается наличие разрежения от
впускного коллектора.


ПРИМЕЧАНИЕ
Плунжер внутри корпуса клапана принудительной
вентиляции картера должен перемещаться вперед-
назад.

3.   Если разрежения не ощущается, то прочистите клапан

принудительной вентиляции картера и
вентиляционный шланг в очищающем растворе
(растворителе) или замените при необходимости.







ПРОВЕРКА


1.   Снимите клапан принудительной вентиляции картера.

2.   Вставьте тонкий стержень в клапан принудительной

вентиляции картера со стороны резьбовой части и
проверьте пожвижность плунжера.


3.   Если плунжер неподвижен, то в клапане

принудительной вентиляции картера есть отложения.
В этом случае необходимо прочистить или заменить
клапан.










УСТАНОВКА


Установите клапан принудительной вентиляции картера на
место и затяните его номинальным моментом.

Момент затяжки
Клапан принудительной вентиляции картера: 8-12 Нм







ЕC-18

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

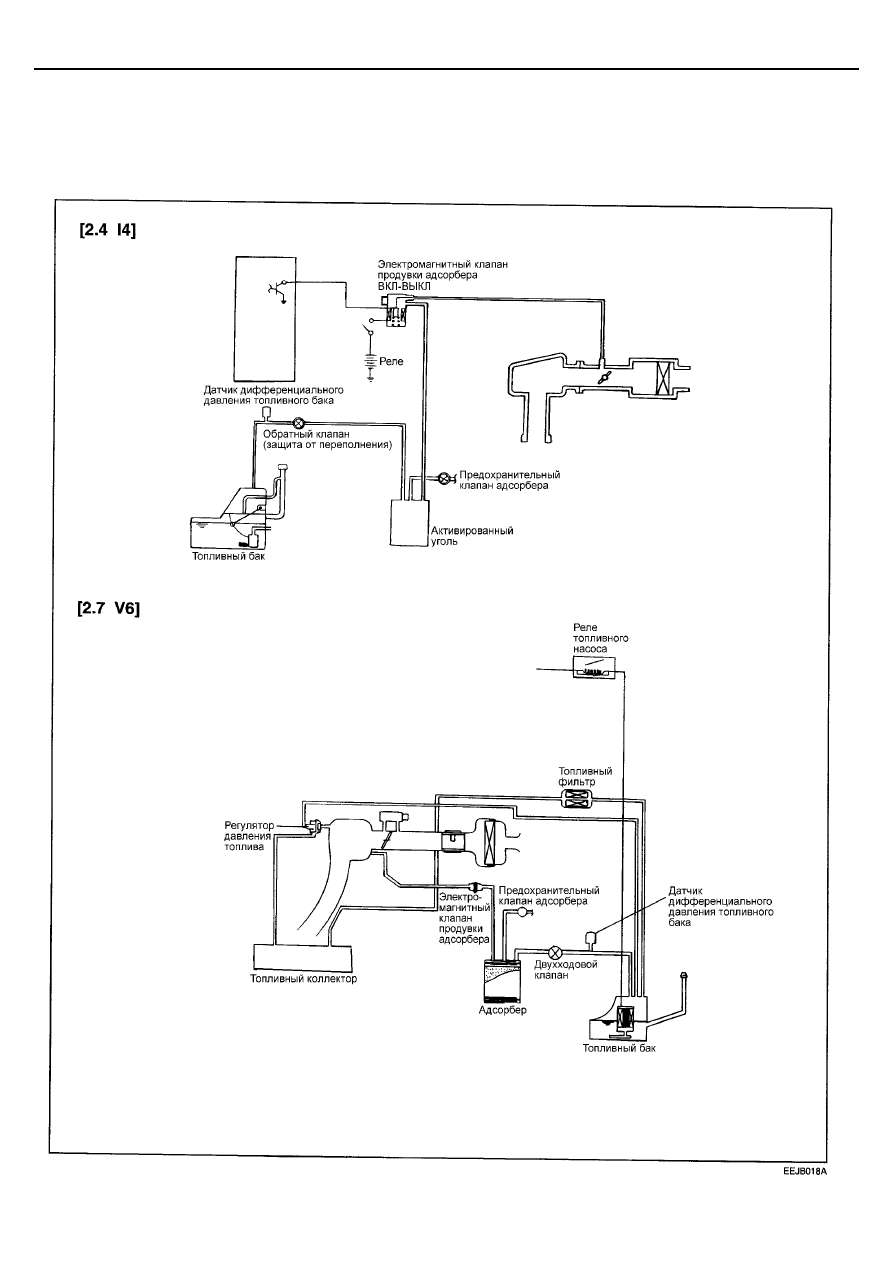

СИСТЕМА УЛАВЛИВАНИЯ
ПАРОВ ТОПЛИВА



ЭЛЕМЕНТЫ СИСТЕМЫ







CCV: Предохранительный клапан адсорбера
DPS: Датчик дифференциального давления топливного бака
PCSV: Электромагнитный клапан продувки адсорбера



СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА

ЕC-19







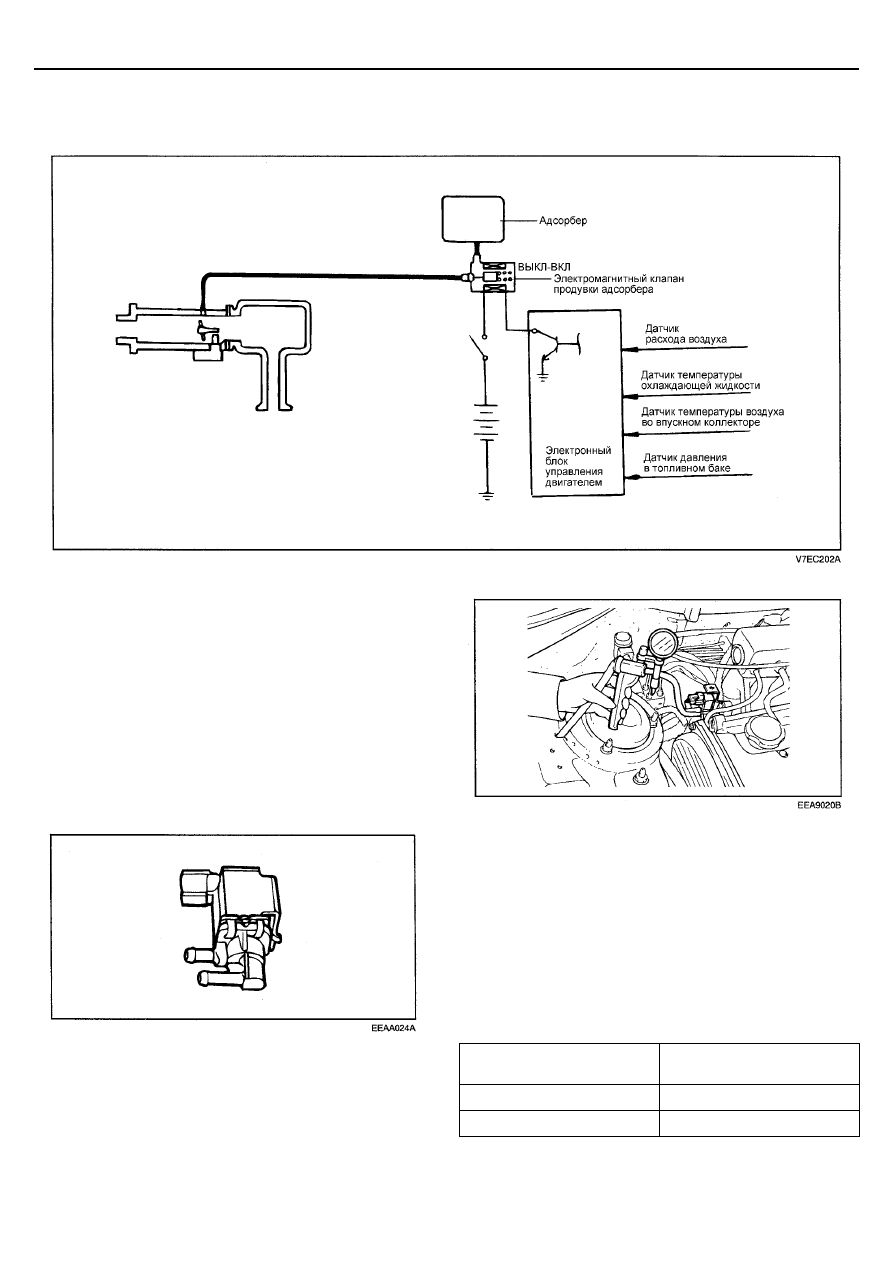

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
ПРОДУВКИ АДСОРБЕРА (PCSV)





















1.   Отсоедините вакуумный шланг (черного цвета с

красной полосой) от электромагнитного клапана.


2.   Отсоедините разъем электромагнитного клапана.

3.   Подсоедините ручной вакуумный насос к штуцеру

электромагнитного клапана, от которого был
отсоединен вакуумный шланг с красной полосой.


4.   Создайте разрежение вакуумным насосом и проверьте

работу клапана при подсоединении / отсоединении
питания от аккумуляторной батареи к выводам
клапана.





Напряжение аккумуляторной

батареи

Исправносе состояние



Подается

Разрежение уменьшается



Не подается

Разрежение сохраняется

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОДУВКИ
АДСОРБЕРА (PCSV)


ПРИМЕЧАНИЕ
Электромагнитный клапан продувки адсорбера
управляется электронным блоком управления
двигателем; при низкой температуре охлаждающей
жидкости, а также при работе двигателя на холостом
ходу, клапан закрыт, и испаряющееся топливо не
поступает в ресивер впускного коллектора. Однако на
прогретом двигателе и при обычном режиме движения
автомобиля, клапан открывается, и пары топлива
поступают в ресивер впускного коллектора.






ПРОВЕРКА


ПРИМЕЧАНИЕ
При отсоединении вакуумных шлангов всегда
предварительно наносите установочные метки, чтобы
при подсоединении шланги были установлены в
исходное положение.








ЕC-20

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ










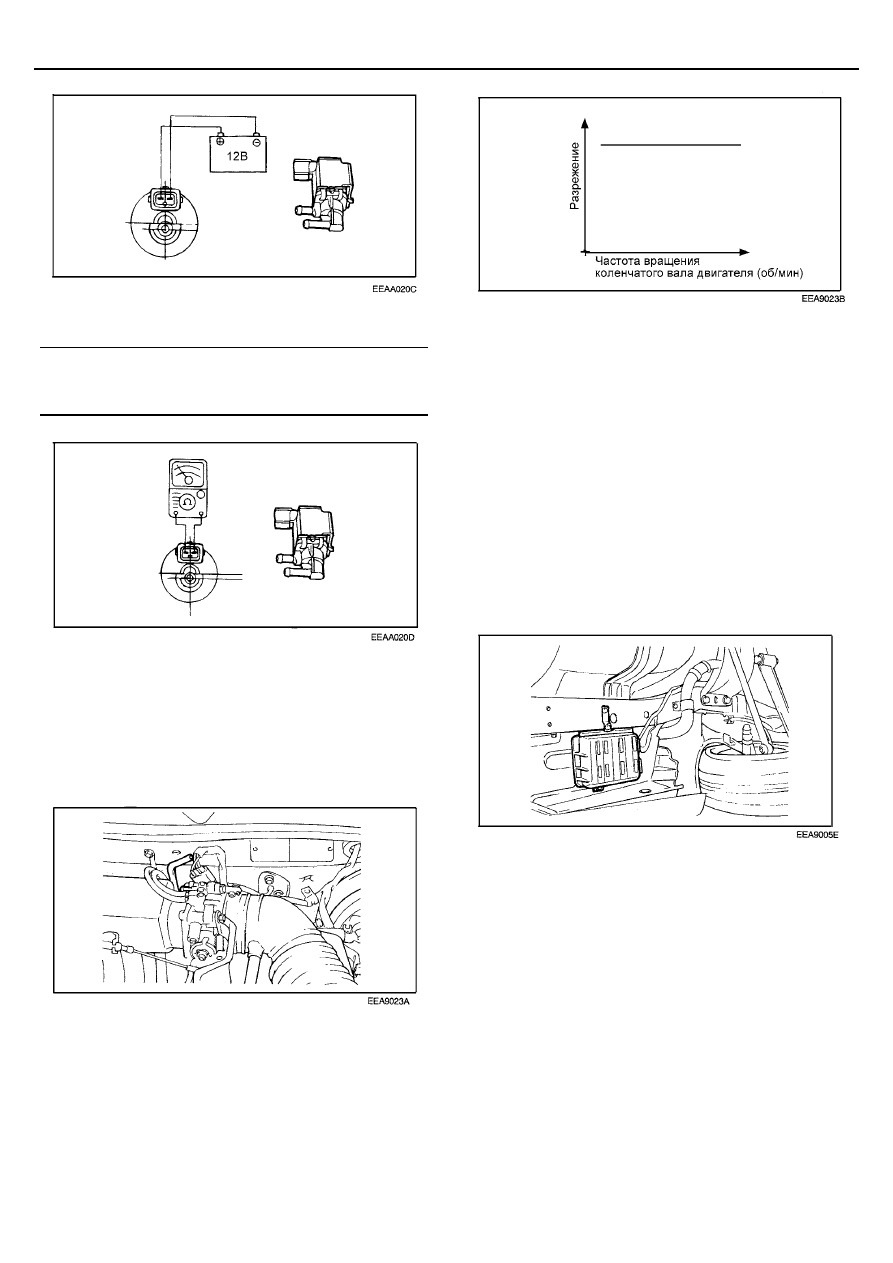

5.   Измерьте ток на выводах электромагнитного клапана.

Электромагнитный клапан продувки адсорбера:
Обмотка (при 20

°С) : 0,45 А или меньше (при 12 В).

Сопротивление обмотки : 26 Ом (при 20

°С).







ВАКУУМНЫЙ ШЛАНГ


Температура охлаждающей жидкости двигателя: 80-95

°С.


1.   Отсоедините вакуумный шланг от штуцера системы

улавливания паров топлива на впускном коллекторе и
подсоедините к штуцеру ручной вакуумный насос.






2.   Запустите двигатель и проверьте, что с увеличением

частоты вращения коленчатого вала двигателя,
разрежение остается практически постоянным.


ПРИМЕЧАНИЕ
Если разрежения не создается, то, вероятно, имеются
отложения в канале штуцера вакуумного шланга (в
корпусе дроссельной заслонки), и его необходимо
прочистить.









АДСОРБЕР СИСТЕМЫ
УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА



АДСОРБЕР


Проверьте состояние предохранительного клапана
адсорбера (CCV) и его фильтра, как показано на рисунке.

1.   Визуально проверьте отсутствие ослабленных

соединений, повреждений или резких перегибов
шлангов системы улавливания паров топлива.


2.   Визуально проверьте отсутствие деформаций, трещин

или утечек топлива в местах соединений.


3.   Снимите адсорбер и проверьте его на отсутствие

трещин или повреждений.
