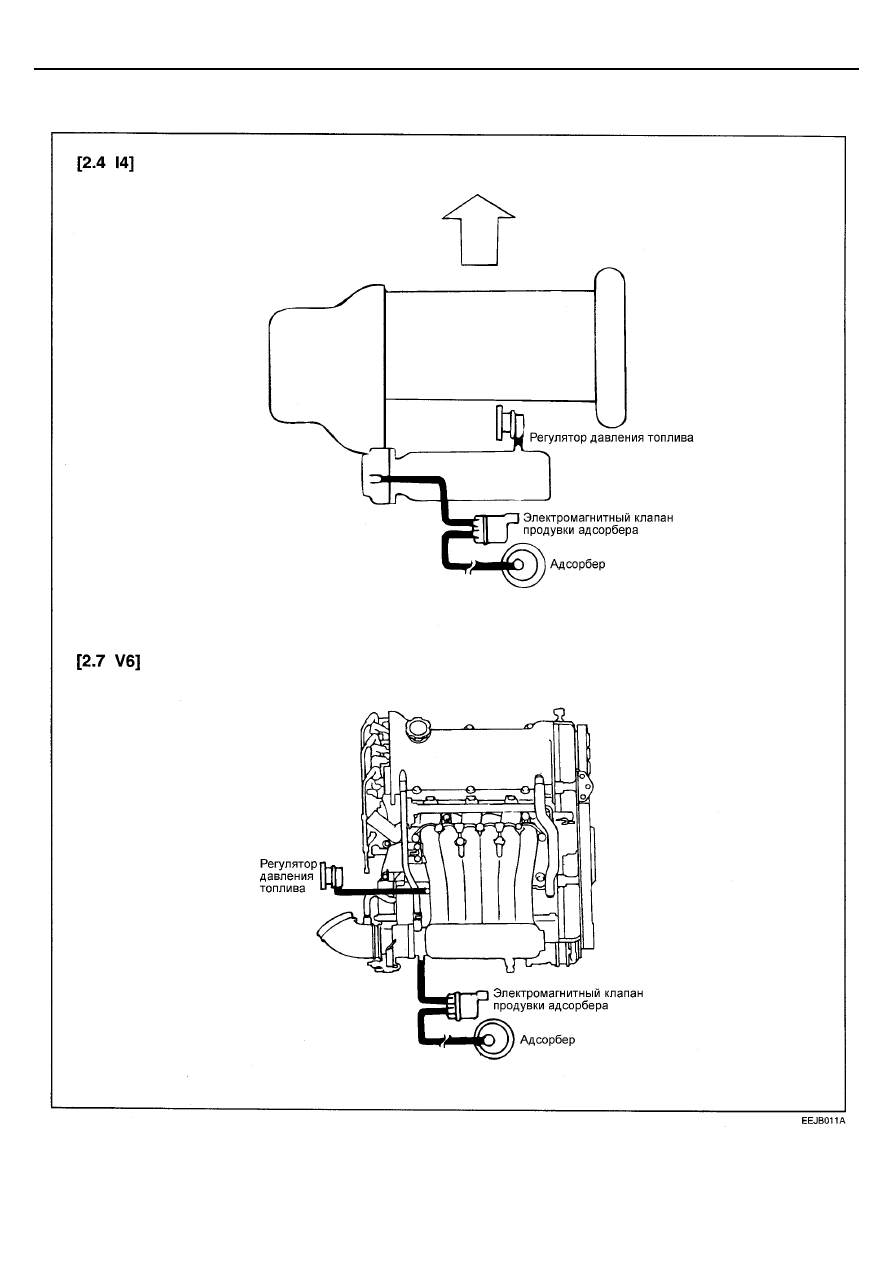

СХЕМА ВАКУУМНЫХ ШЛАНГОВ














ЕC-14

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ







СИСТЕМА ПРИНУДИТЕЛЬНОЙ
ВЕНТИЛЯЦИИ КАРТЕРА



КЛАПАН ПРИНУДИТЕЛЬНОЙ
ВЕНТИЛЯЦИИ КАРТЕРА (PCV)

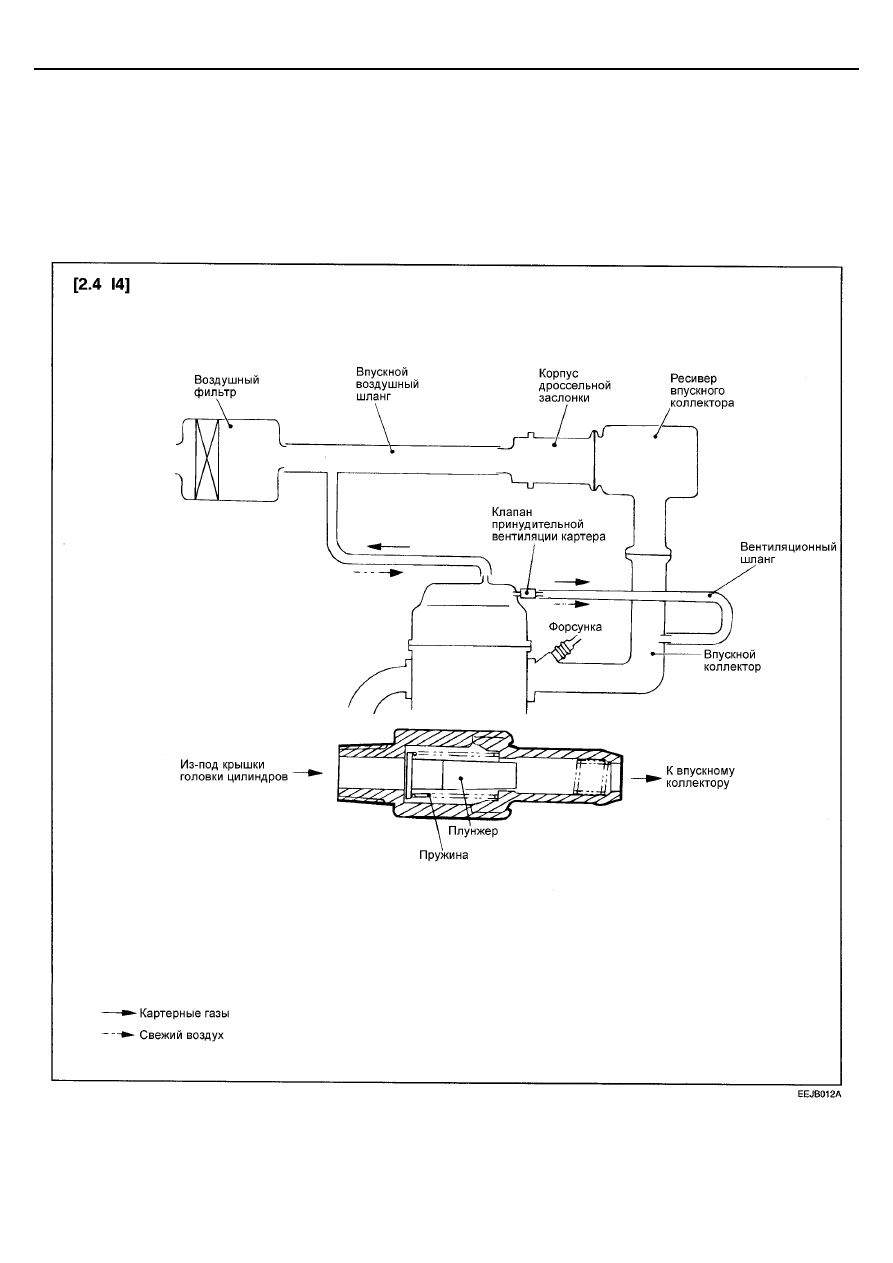

ЭЛЕМЕНТЫ СИСТЕМЫ

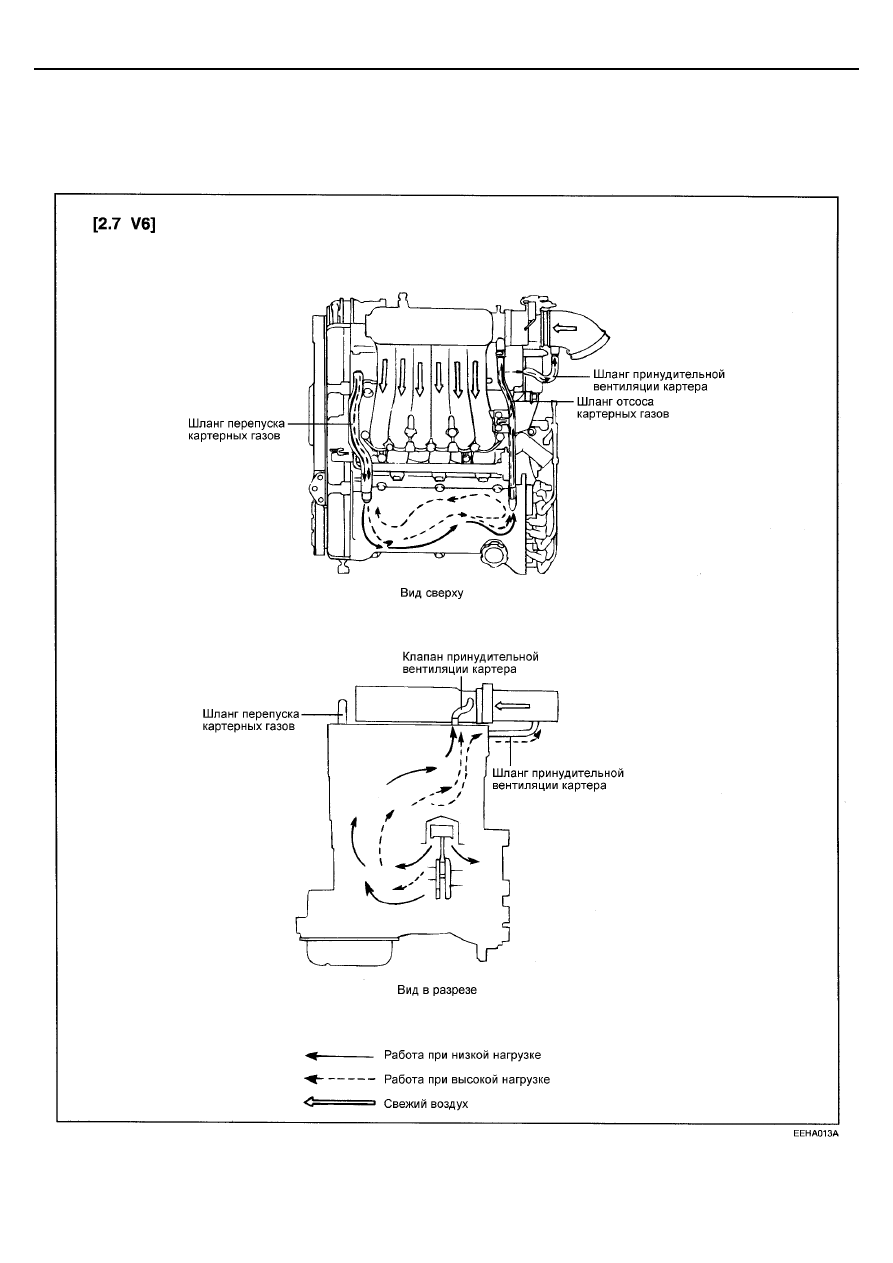

СИСТЕМА ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА

ЕC-15







КЛАПАН ПРИНУДИТЕЛЬНОЙ
ВЕНТИЛЯЦИИ КАРТЕРА (PCV)



ЭЛЕМЕНТЫ СИСТЕМЫ













ЕC-16

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ







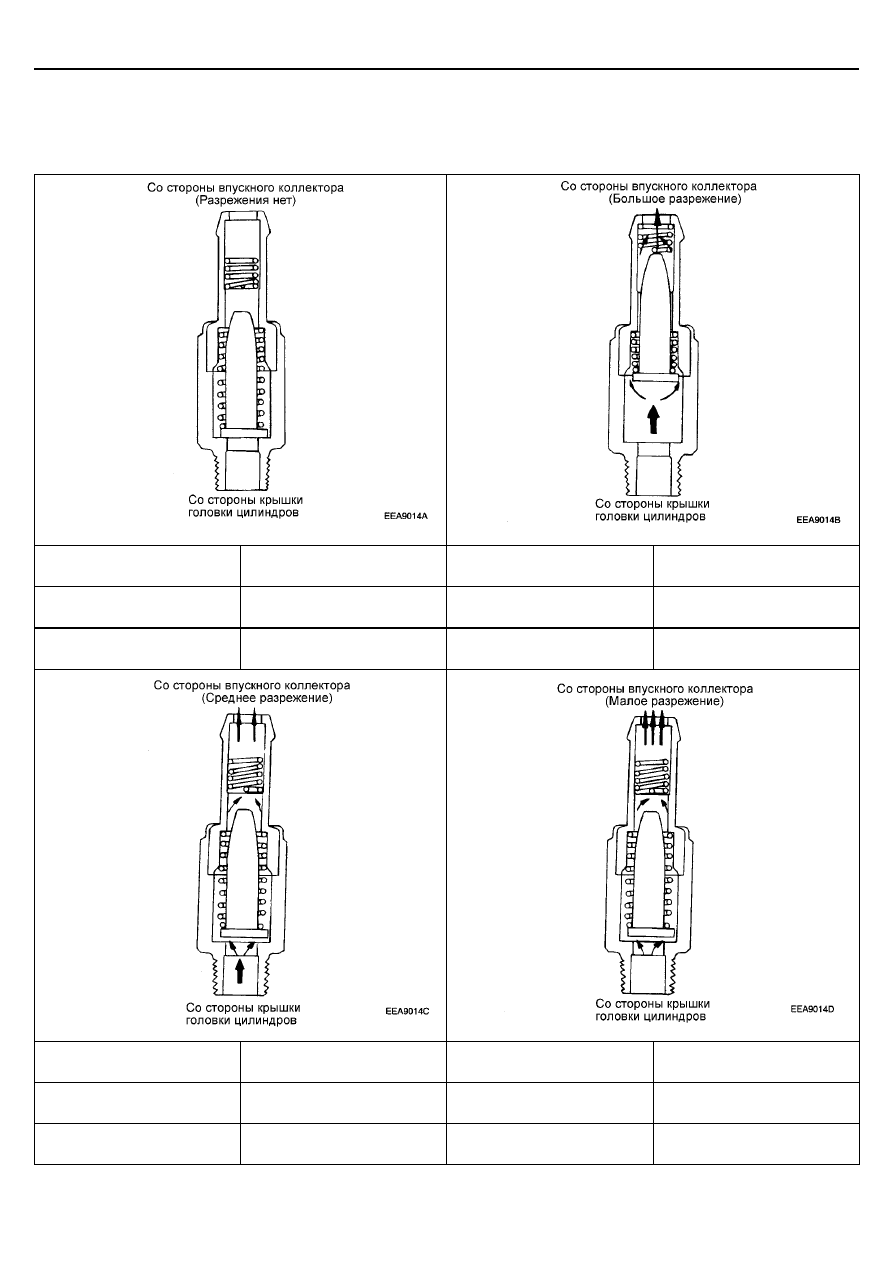

РАБОТА КЛАПАНА
ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ
КАРТЕРА











Состояние двигателя

Не работает

Состояние двигателя

Холостой ход или
замедление

Клапан принудительной
вентиляции картера

Закрыт (Не работает)

Клапан принудительной
вентиляции картера

Полностью открыт

Расход картерных газов
(проход для газов)

Нет
(закрыт)

Расход картерных газов
(проход для газов)

Низкий
(маленький)





Состояние двигателя

Нормальная работа (средние
нагрузки)

Состояние двигателя

Ускорение и работа при
высокой нагрузке

Клапан принудительной
вентиляции картера

Нормально открыт

Клапан принудительной
вентиляции картера

Почти закрыт

Расход картерных газов
(проход для газов)

Средний
(большой)

Расход картерных газов
(проход для газов)

Большой
(очень большой)
