ОБЩАЯ ИНФОРМАЦИЯ

ЕC-5

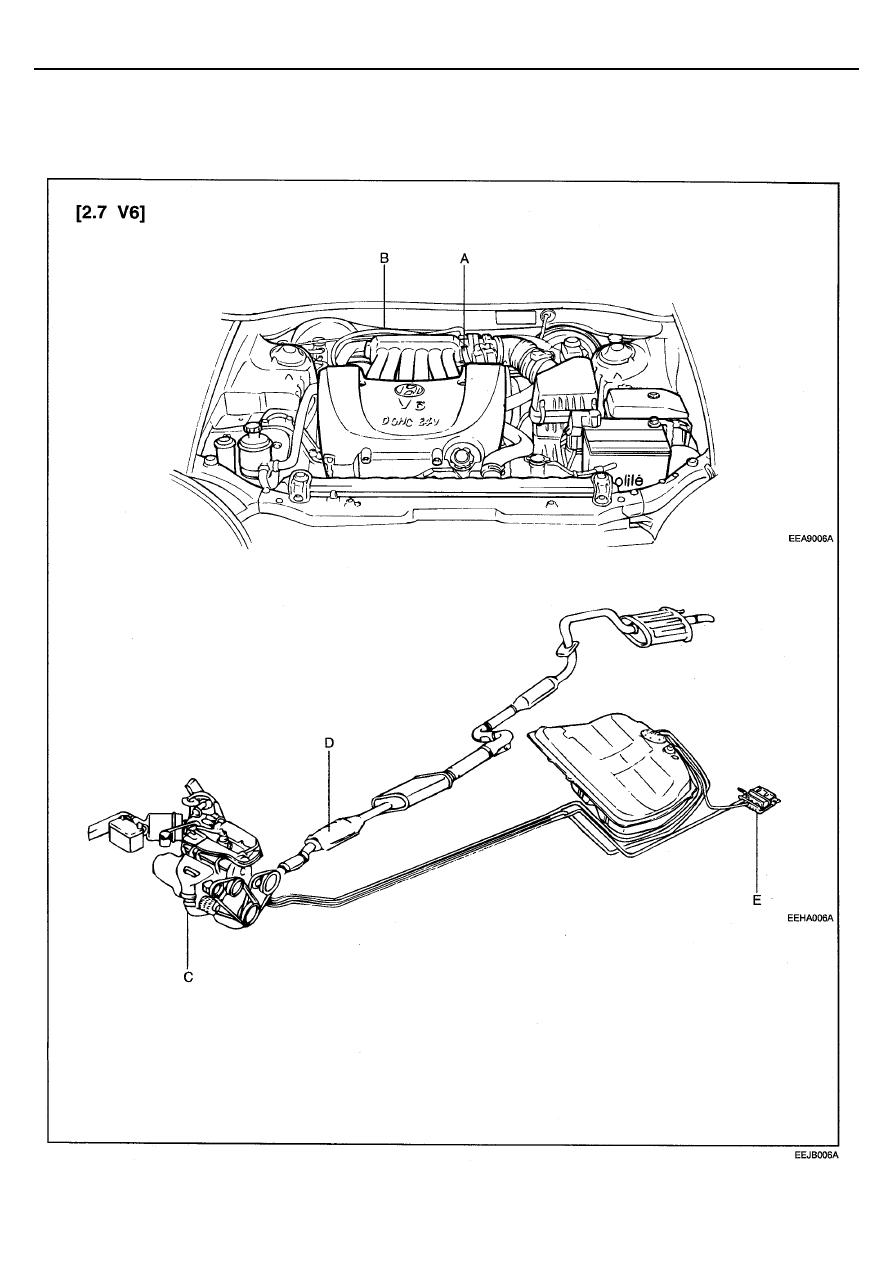

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ
СИСТЕМЫ СНИЖЕНИЯ
ТОКСИЧНОСТИ [2.7L V6]

А. Клапан принудительной вентиляции картера
B. Электромагнитный клапан продувки адсорбера
C. Предварительный каталитический нейтрализатор (на выпускном коллекторе)
D. Основной каталитический нейтрализатор (под полом кузова автомобиля)
E. Адсорбер

ЕC-6

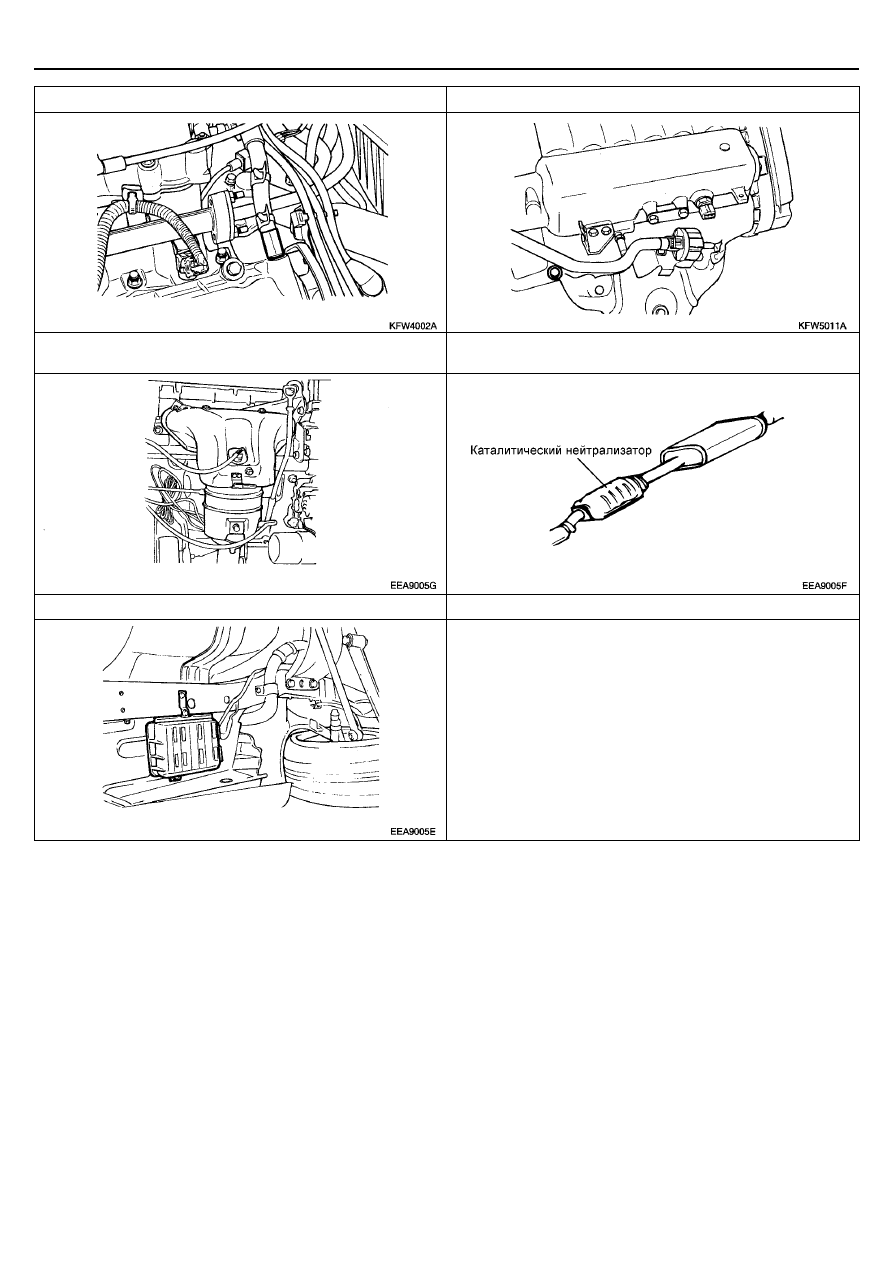

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

A. Клапан принудительной вентиляции картера B.

Электромагнитный клапан продувки адсорбера

C. Предварительный каталитический нейтрализатор

(на выпускном коллекторе) [MCC]

D. Основной каталитический нейтрализатор

(под полом кузова автомобиля) [UCC]

E. Адсорбер

ОБЩАЯ ИНФОРМАЦИЯ

ЕC-7

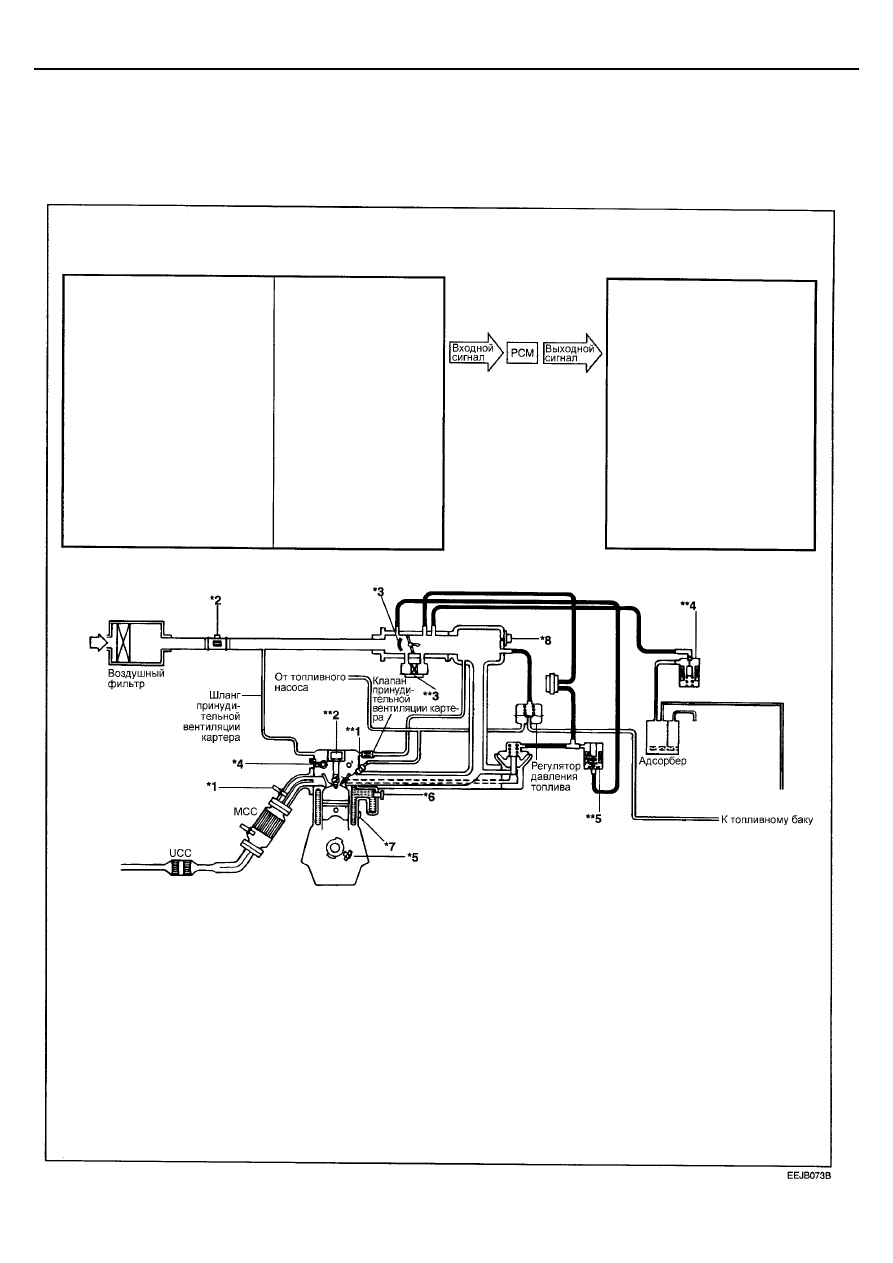

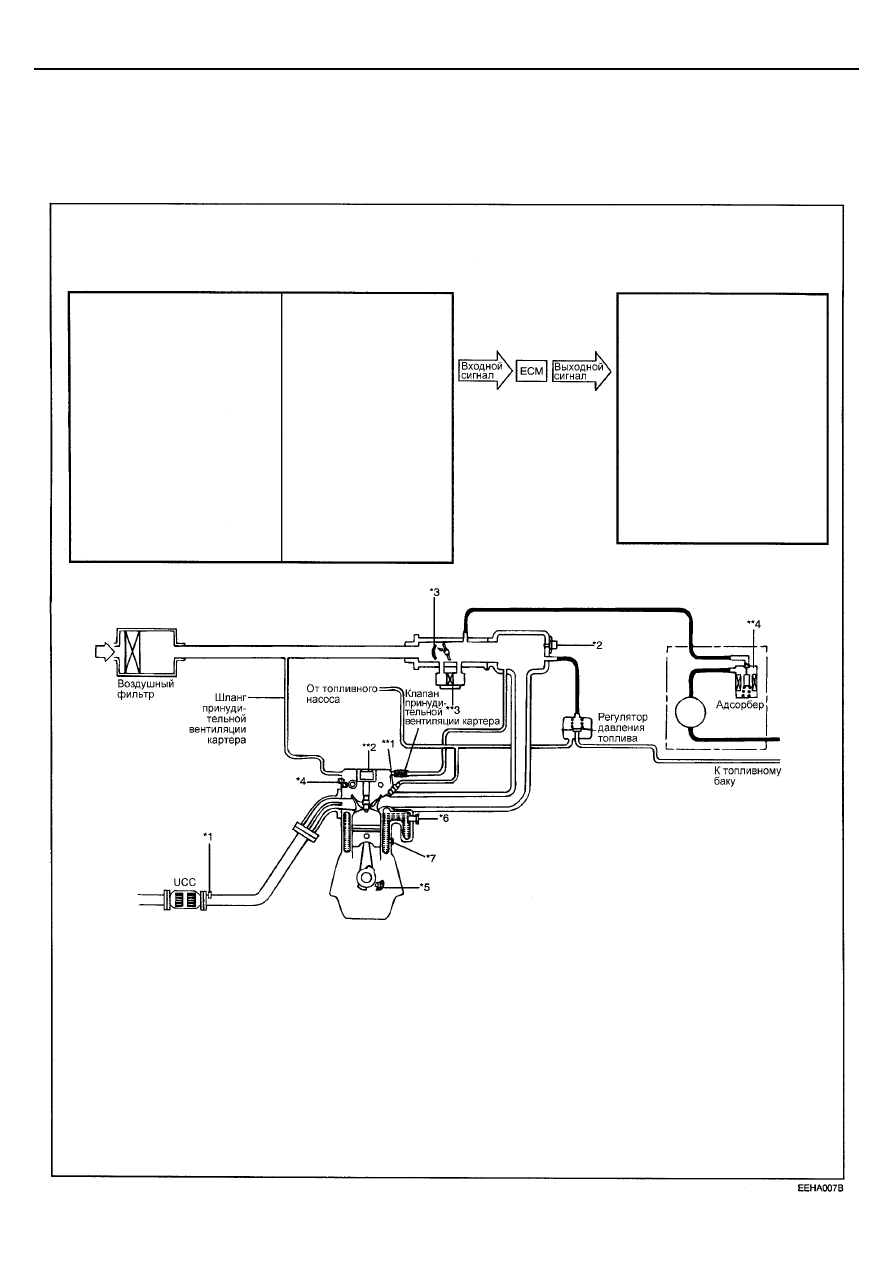

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (2.4L I4)
[Двигатели для неэтилированного
бензина - модели с системой OBD-II]

*1. КИСЛОРОДНЫЙ ДАТЧИК С

НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ

*2. ДАТЧИК РАСХОДА ВОЗДУХА

(HOT FILM SENSOR)

*3. ДАТЧИК ПОЛОЖЕНИЯ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TPS)

*4. ДАТЧИК ПОЛОЖЕНИЯ

РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

*5. ДАТЧИК ПОЛОЖЕНИЯ

КОЛЕНЧАТОГО ВАЛА

*6. ДАТЧИК ТЕМПЕРАТУРЫ

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

*7. ДАТЧИК ДЕТОНАЦИИ
*8. ДАТЧИК АБСОЛЮТНОГО

ДАВЛЕНИЯ ВО ВПУСКНОМ
КОЛЛЕКТОРЕ (ДЛЯ СИСТЕМЫ
РЕЦИРКУЛЯЦИИ ОГ)

•

ЗАМОК ЗАЖИГАНИЯ

•

ДАТЧИК СКОРОСТИ
АВТОМОБИЛЯ

•

СИГНАЛ НАГРУЗКИ ОТ
КОНДИЦИОНЕРА

•

ВЫКЛЮЧАТЕЛЬ
БЛОКИРОВКИ СТАРТЕРА
(ТОЛЬКО МОДЕЛИ С
АКПП)

•

ДАТЧИК-ВЫКЛЮЧАТЕЛЬ
ПО ДАВЛЕНИЮ
ЖИДКОСТИ В
ГИДРОСИСТЕМЕ
УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ

•

СИГНАЛ СИСТЕМЫ
ЗАЖИГАНИЯ (IGNITION
DETECT SIGNAL)

•

НАПРЯЖЕНИЕ
АККУМУЛЯТОРНОЙ
БАТАРЕИ

**1. ТОПЛИВНАЯ ФОРСУНКА
**2. КАТУШКА ЗАЖИГАНИЯ
**3. СЕРВОПРИВОД РЕГУЛЯТОРА

ОБОРОТОВ ХОЛОСТОГО ХОДА
(ЛИНЕЙНЫЙ, ЭЛЕКТРО-
МАГНИТНОГО ТИПА)

**4. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

ПРОДУВКИ АДСОРБЕРА

**5. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОГ

•

УПРАВЛЕНИЕ ТОПЛИВНЫМ
НАСОСОМ

•

УПРАВЛЯЮЩЕЕ РЕЛЕ
ДВИГАТЕЛЯ

•

РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ
МУФТЫ КОМПРЕССОРА
КОНДИЦИОНЕРА

•

УПРАВЛЕНИЕ УГЛОМ
ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ

•

СИСТЕМА
САМОДИАГНОСТИКИ

PCM : Электронный блок управления двигателем и АКПП
EVAP : Система улавливания паров топлива
MCC : Предварительный каталитический нейтрализатор (на выпускном коллекторе)
UCC : Основной каталитический нейтрализатор (под полом кузова автомобиля)
