СИСТЕМА СНИЖЕНИЯ

ТОКСИЧНОСТИ



ОБЩАЯ ИНФОРМАЦИЯ ..........................................................................  EC-2



СИСТЕМА ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА ................  EC-14



СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА ..................................  EC-18



СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ
ГАЗОВ .....................................................................................................  EC-22











































































ЕC-2

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ







ОБЩАЯ ИНФОРМАЦИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





Элементы системы

Назначение

Примечание

Система принудительной вентиляции картера


Клапан принудительной вентиляции
картера (PCV valve)


Снижение содержания CH
(несгоревших углеводородов [НС])


Клапан с изменяемым
расходом картерных газов

Система улавливания паров топлива (EVAP)


Адсорбер (Canister)



Электромагнитный клапан продувки
адсорбера (Canister purge solenoid valve)


Снижение содержания CH
(несгоревших углеводородов [НС])



Электромагнитный клапан с
широтно-импульсным
режимом управления

Система снижения токсичности отработавших газов


Система распределенного впрыска топлива
(MFI) – устройство управления составом
топливо-воздушной смеси


Трехкомпонентный каталитический
нейтрализатор




Система рециркуляции отработавших газов


[только для 2.4L I4]



Клапан рециркуляции ОГ (EGR valve)



Датчик абсолютного давления воздуха во
впускном коллекторе (МАР sensor)


Снижение концентрации СО, СH, NO

x



Снижение концентрации СО, СH, NO

x





Снижение концентрации NO

x

Слежение за системой
рециркуляции ОГ


С обратной связью
по сигналу подогреваемого
кислородного датчика
Блочного типа




Одинарного типа
Электричесий
диафрагменного типа







EVAP : Система улавливания паров топлива


ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Электромагнитный клапан продувки адсорбера





Ток в обмотке

0,45 А или меньше (при 12 В)







МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Компонент

Нм

Клапан принудительной вентиляции картера (PCV valve)

8 - 12







ПОИСК НЕИСПРАВНОСТЕЙ





Признак

Возможная причина

Способ устранения

Двигатель не запускается или
запускается с трудом

Отсоединен или поврежден вакуумный шланг
Не закрывается клапан рециркуляции ОГ
Неисправен электромагнитный клапан
продувки адсорбера

Отремонтируйте или замените
Отремонтируйте или замените
Отремонтируйте или замените

Неравномерная работа
двигателя на холостом ходу
или двигатель глохнет

Отсоединен или поврежден вакуумный шланг
Не закрывается клапан рециркуляции ОГ
Неисправен клапан принудительной
вентиляции картера
Неисправен электромагнитный клапан
продувки адсорбера

Отремонтируйте или замените
Отремонтируйте или замените
Замените

Проверьте систему; при наличии
неисправности проверьте элементы системы

Повышенный расход масла

Забита линия принудительной вентиляции
катера

Проверьте систему принудительной
вентиляции картера

Увеличенный расход топлива  Неисправна система рециркуляции

отработавших газов (EGR)

Проверьте систему; при наличии
неисправности проверьте элементы системы









ОБЩАЯ ИНФОРМАЦИЯ

ЕC-3







РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ
СИСТЕМЫ СНИЖЕНИЯ
ТОКСИЧНОСТИ [2.4L I4]

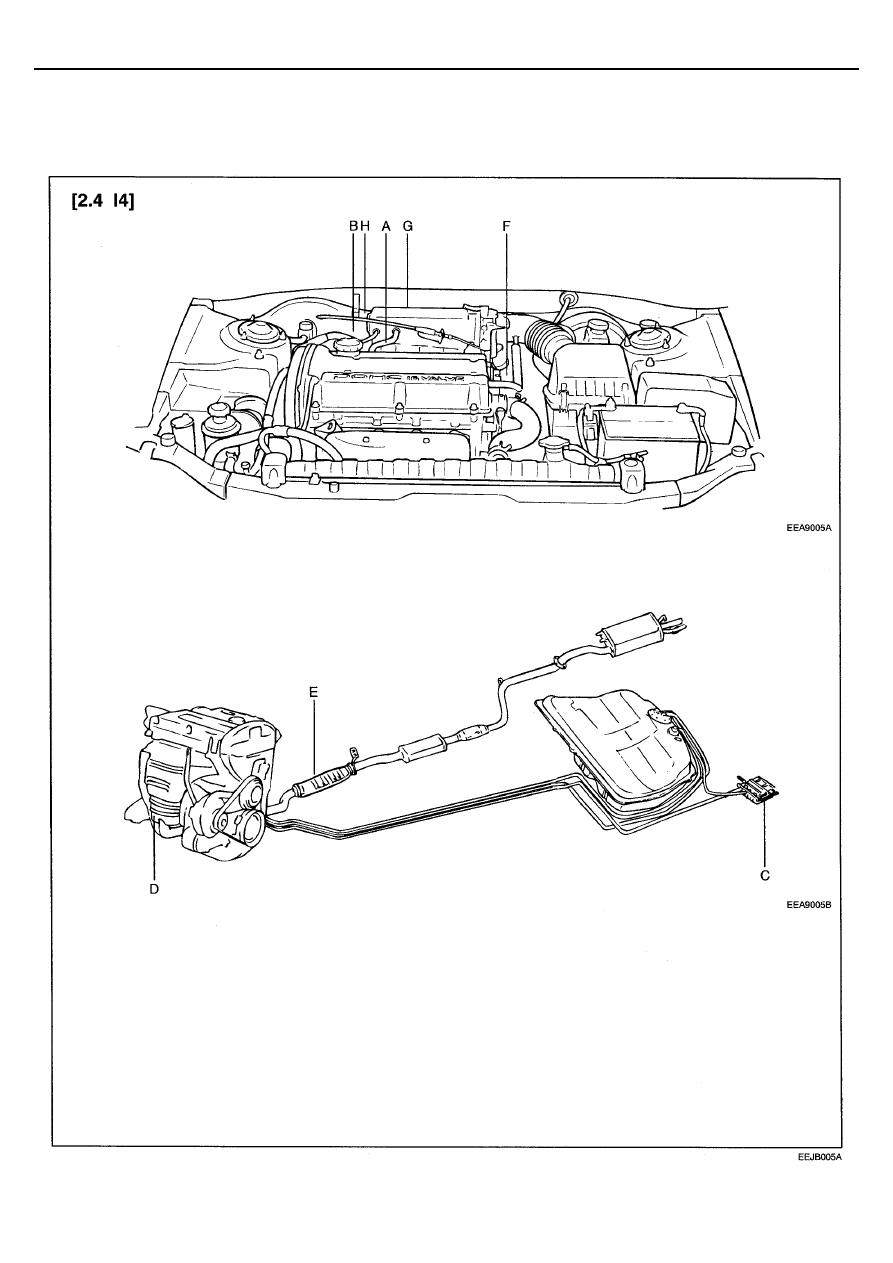

А. Клапан принудительной вентиляции картера
B. Электромагнитный клапан продувки адсорбера
C. Адсорбер
D. Предварительный каталитический нейтрализатор (на выпускном коллекторе)
E. Основной каталитический нейтрализатор (под полом кузова автомобиля)
F. Клапан рециркуляции ОГ
G. Электромагнитный клапан системы рециркуляции ОГ
H. Датчик абсолютного давления во впускном коллекторе

(для слежения за системой рециркуляции ОГ)



ЕC-4

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ







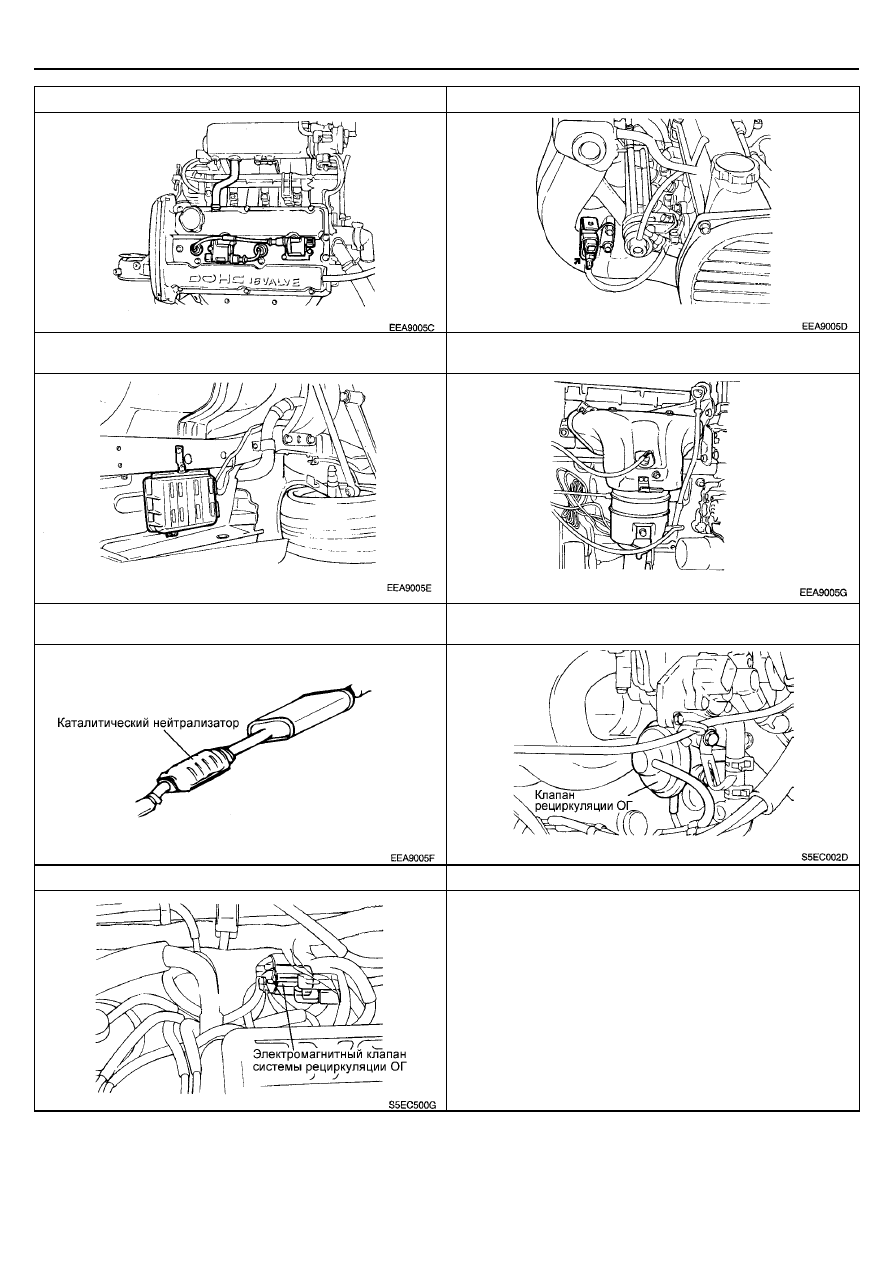

А. Клапан принудительной вентиляции картера

В. Электромагнитный клапан продувки адсорбера





C. Адсорбер (EVAP canister)

D. Предварительный каталитический нейтрализатор

(на выпускном коллекторе) [MCC]





E. Основной каталитический нейтрализатор

(под полом кузова автомобиля) [UCC]

F. Клапан рециркуляции ОГ (EGR valve)





G. Электромагнитный клапан системы рециркуляции ОГ
