Hyundai Santa Fe (2001-2006 год). Руководство - часть 41

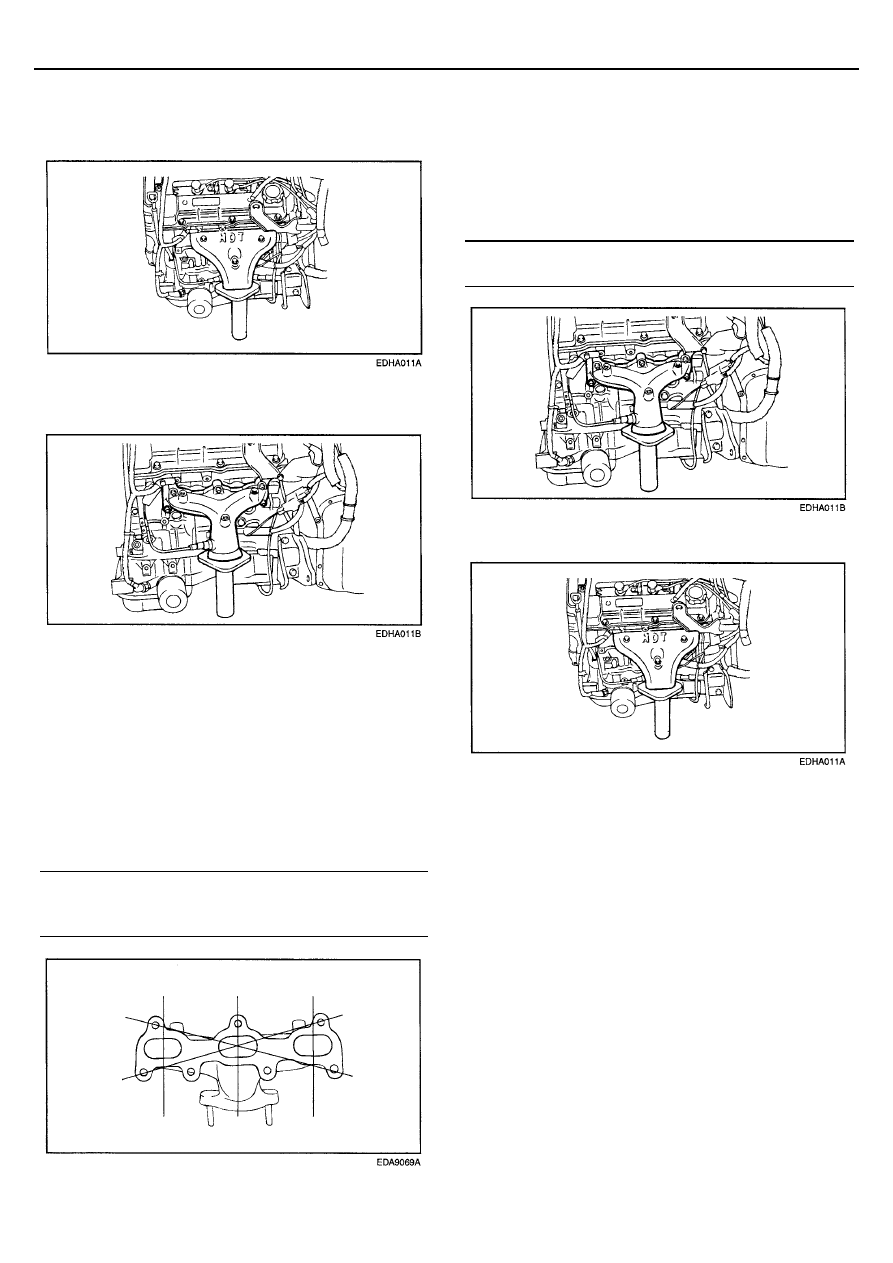

СИСТЕМЫ ВПУСКА И ВЫПУСКА

ЕMА-67







СНЯТИЕ


1.   Снимите теплозащитный кожух выпускного коллектора.





2.   Снимите с головки цилиндров выпускной коллектор в

сборе






3.   Снимите прокладку выпускного коллектора.


ПРОВЕРКА



ВЫПУСКНОЙ КОЛЛЕКТОР


1.  Проверьте выпускной коллектор на отсутствие трещин

и повреждений.


2.  С помощью разметочной линейки и плоского щупа

измерьте коробление привалочной плоскости
выпускного коллектора.


Неплоскостность
Номинальное значение : меньше 0,15 мм
Предельно допустимое значение : 0,30 мм






3.  Проверьте отсутствие трещин в коллекторе



УСТАНОВКА


1.  Установка выпускного коллектора производится в

порядке, обратном снятию.


ВНИМАНИЕ
Перед установкой замените прокладку выпускного
коллектора новой.

Момент затяжки
Болты выпускного коллектора : 25 – 30 Нм





2.  Не забудьте установить теплозащитные кожухи.









ЕMА-68

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)

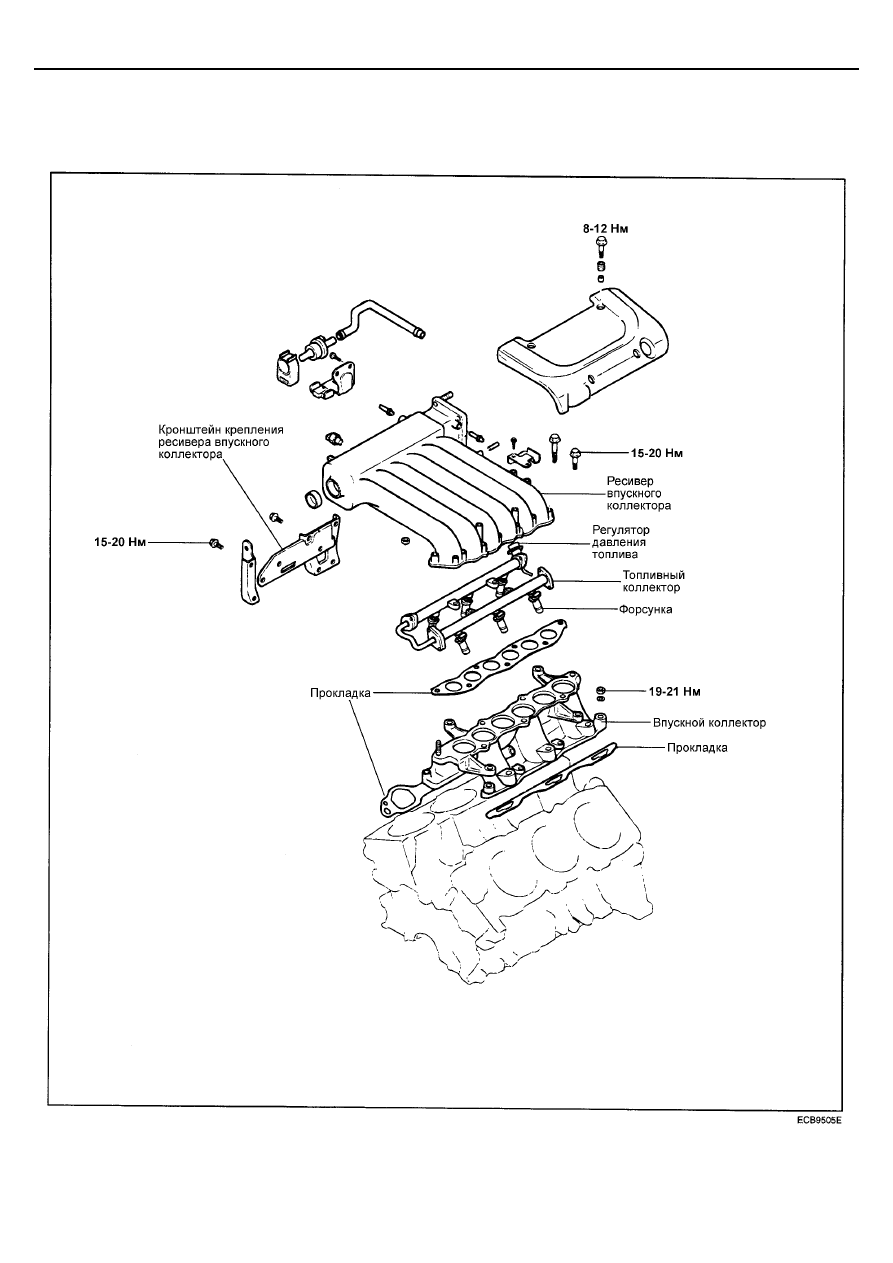

ВПУСКНОЙ КОЛЛЕКТОР



ДЕТАЛИ













СИСТЕМЫ ВПУСКА И ВЫПУСКА

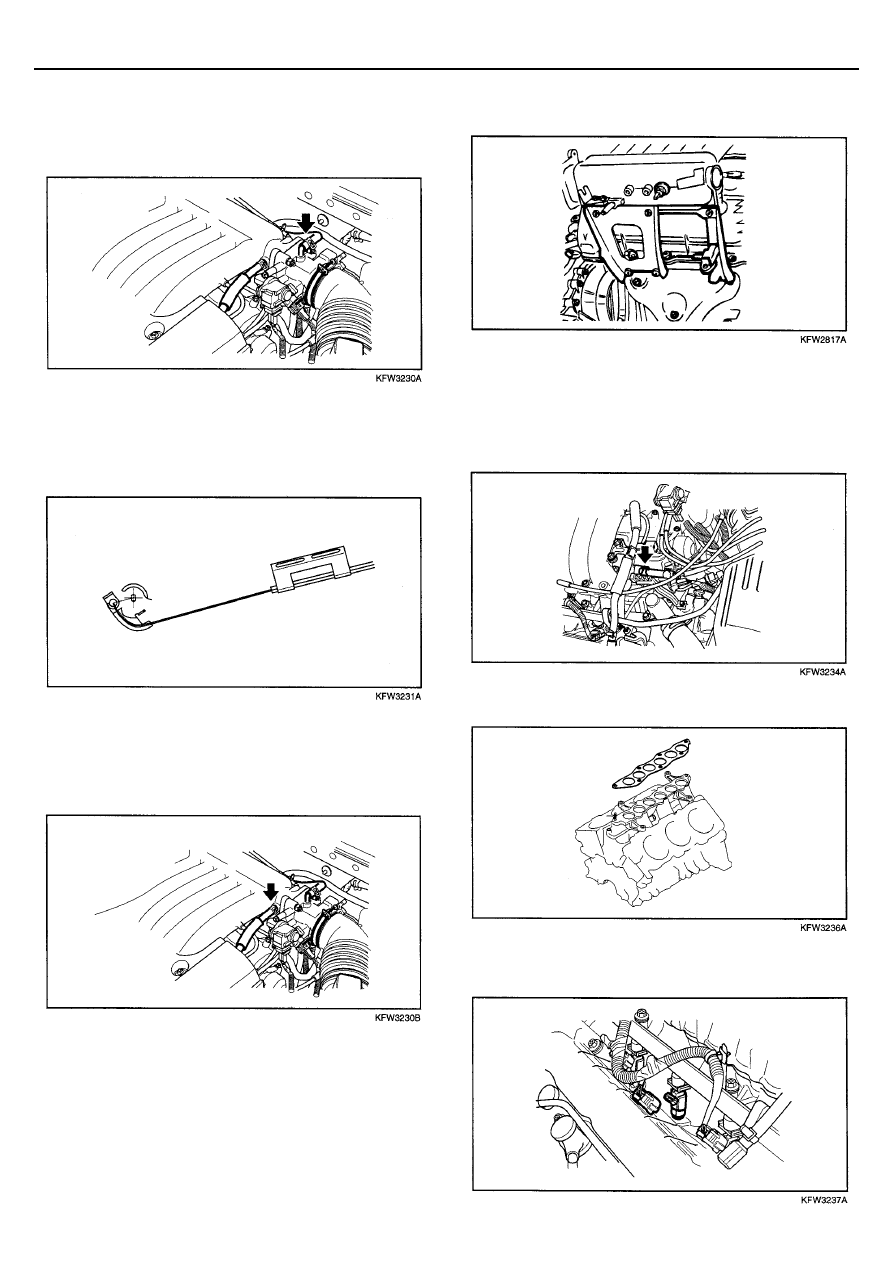

ЕМА-69







СНЯТИЕ


1.   Отсоедините от корпуса дроссельной заслонки

впускной воздуховод






2.   Отсоедините тросы педали акселератора и системы

поддержания постоянной скорости.


3.   Отсоедините от корпуса дроссельной заслонки шланг

системы охлаждения.






4.   Отсоедините шланг клапана системы принудительной

вентиляции картера и вакуумный шланг усилителя
тормозов.


5.   Снимите штуцер вакуумного шланга.







 6.

Снимите кронштейн поддержки ресивера впускного
коллектора






7.   Перед отсоединением топливного шланга высокого

давления от топливного коллектора сбросьте
остаточное давление в системе.


8.   Отсоедините от  топливного коллектора топливные

шланги.






9.  Снимите ресивер впускного коллектора и прокладку.





10.  Отсоедините разъем жгута проводов топливных

форсунок







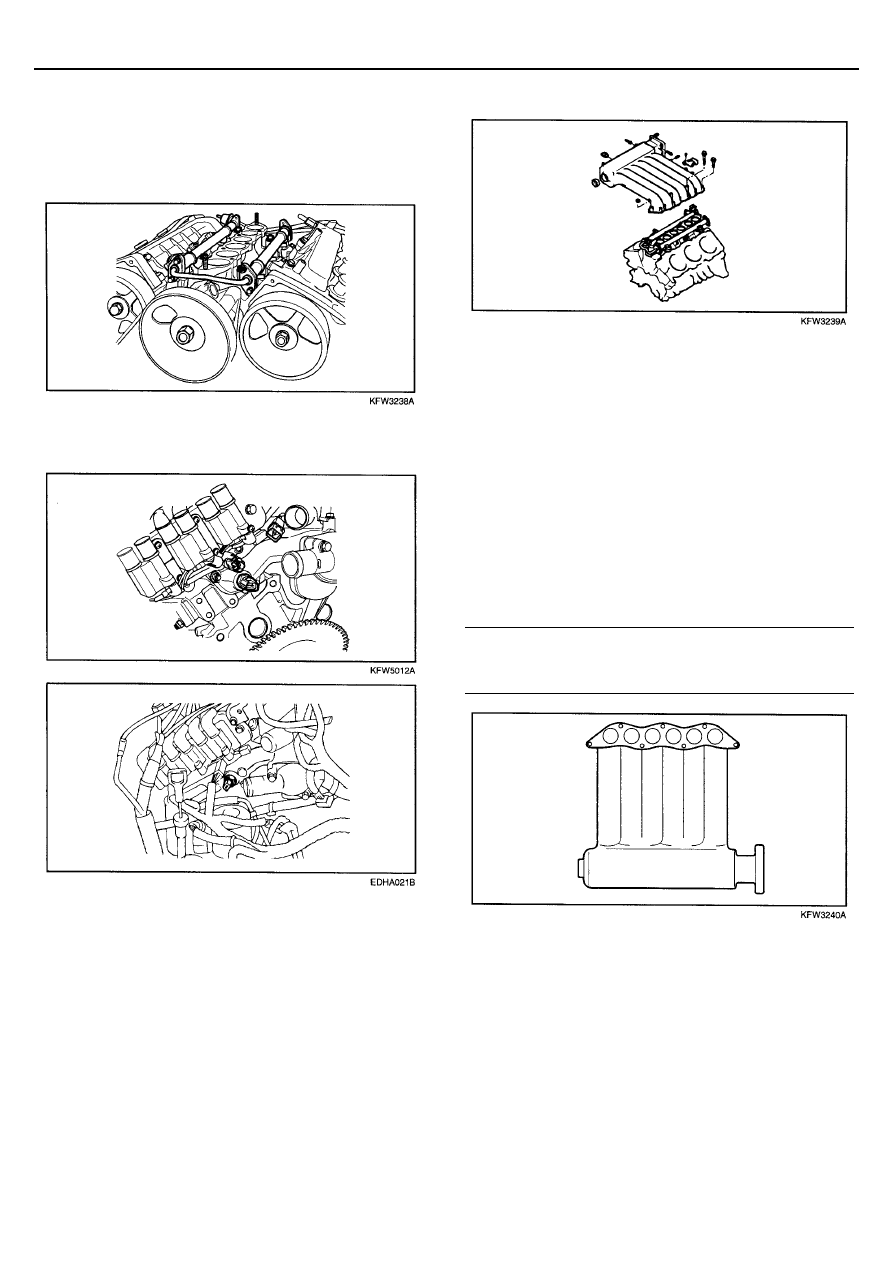

ЕMА-70

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







11.   Снимите топливный коллектор вместе с форсунками
и регулятором давления топлива.

ВНИМАНИЕ
Будьте осторожны, не уроните форсунки при снятии
топливного коллектора.





12.   Отсоедините разъем датчика температуры

охлаждающей жидкости.








 13.



Снимите впускной коллектор в сборе и прокладку.



НЕВЕРНЫЙ РИСУНОК



ПРОВЕРКА



ВПУСКНОЙ КОЛЛЕКТОР И РЕСИВЕР


1.  Проверьте детали на отсутствие трещин и

повреждений.


2.  Проверьте состояние каналов прохода воздуха,

каналов отвода и подвода охлаждающей жидкости и
штуцеров вакуумных шлангов. Прочистите при
необходимости


3.  С помощью разметочной линейки и плоского щупа

измерьте коробление привалочной плоскости впускного
коллектора


Неплоскостность
Номинальное значение : меньше 0,15 мм
Предельно допустимое значение : 0,20 мм
