СИСТЕМА ОХЛАЖДЕНИЯ

ЕMА-59







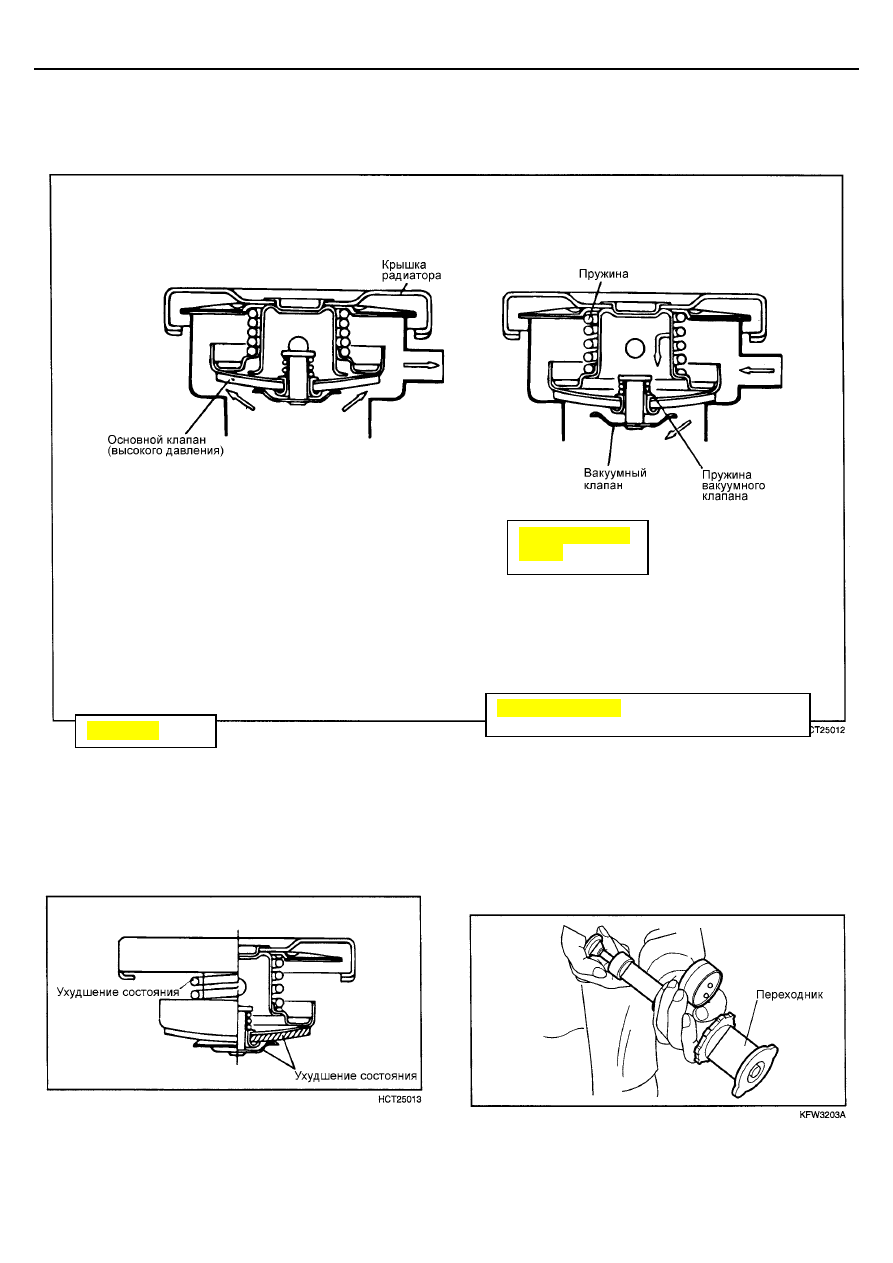

КРЫШКА РАДИАТОРА



КРЫШКА РАДИАТОРА











ПРОВЕРКА



КРЫШКА РАДИАТОРА


1.   Проверьте крышку радиатора на отсутствие

повреждений, трещин и ухудшения состояния (износ и
т.п.).






2.   Подсоедините крышку радиатора к специальному

тестеру.



 3.



Изменяйте давление до тех пор, пока стрелка
манометра не остановится (давление открытия
клапана).


4.   Если стрелка манометра остается неподвижной в

течение 10 секунд при величине давления,
превышающем предельно допустимое значение
давления срабатывания клапана, то крышка радиатора
исправна.









Вентиляционный
клапан

107,9

±14,7

Давление: 83,4 кПа

1. Давление открытия: 107,9

± 14,7 кПа

2. Давление закрытия: 83,4 кПа

ЕMА-60

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)

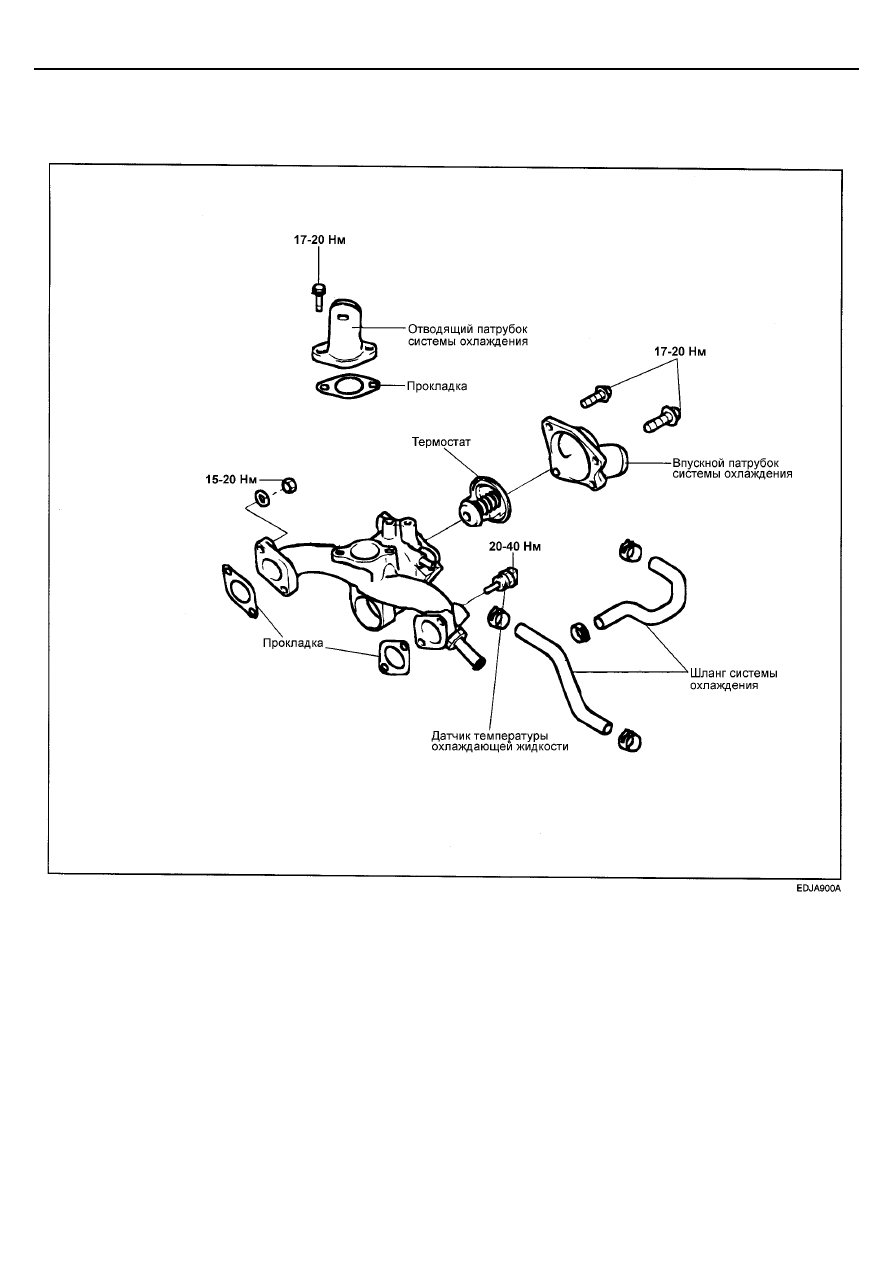

ТЕРМОСТАТ



ДЕТАЛИ

















СИСТЕМА ОХЛАЖДЕНИЯ

ЕMА-61







СНЯТИЕ


1.   Слейте охлаждающую жидкость так, чтобы ее уровень

был ниже термостата.


2.   Снимите впускной патрубок системы охлаждения и

прокладку.


3.   Снимите термостат.


ПРОВЕРКА


1.   Поместите термостат в воду и проверьте, что

температура открытия клапана термостата
соответствует номинальному значению. Замените при
необходимости.

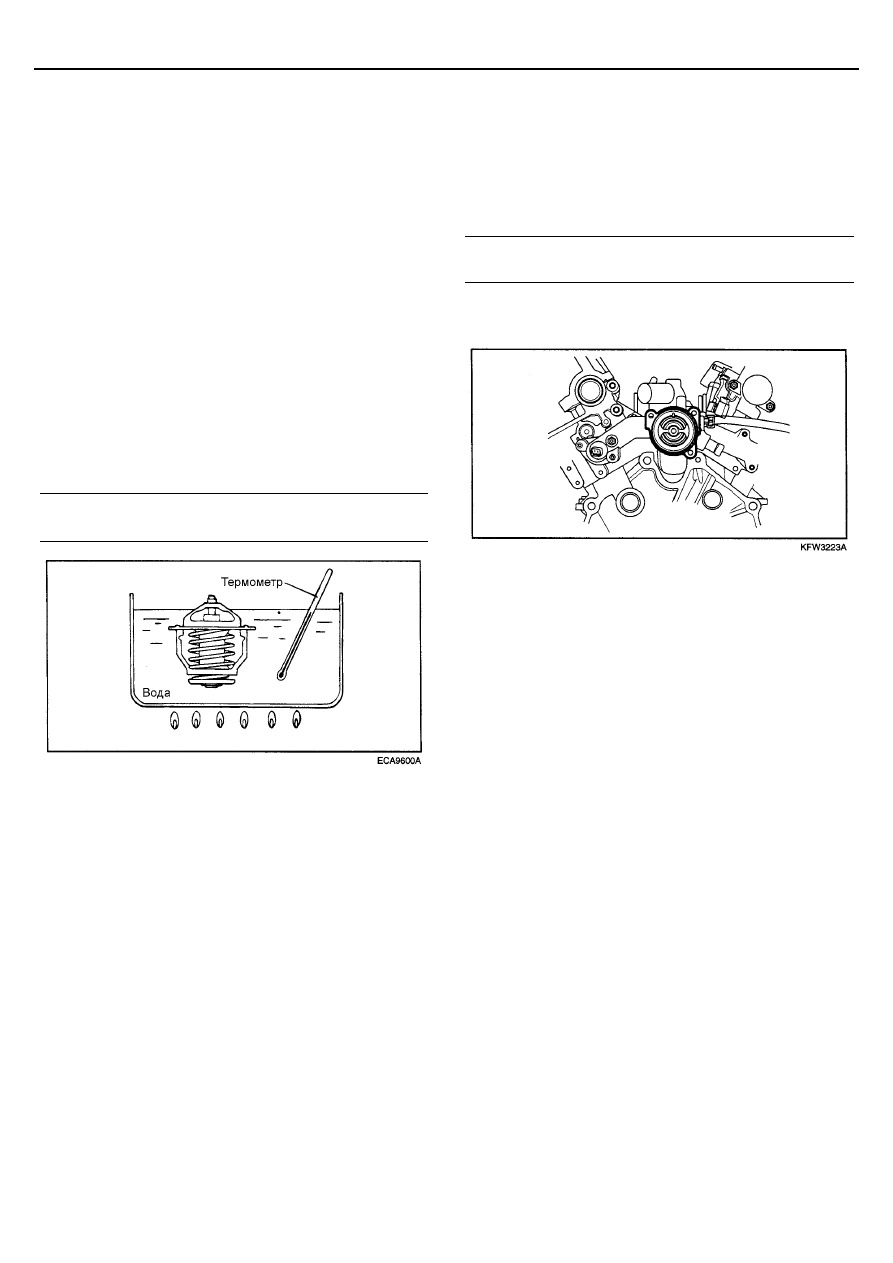

1.   Поместите термостат в горячую охлаждающую

жидкость или воду как показано на рисунке.


2.   Проверьте, что клапан термостата работает

правильно.


3.   Проверьте, что температура открытия клапана

термостата соответствует номинальному значению.



Температура начала открытия клапана: 82

± 2°С

Температура полного открытия клапана: 95

°С









УСТАНОВКА


1.   Проверьте, что термостат правильно установлен в

корпусе и его фланец плотно прилегает к корпусу в
месте установки.


2.   Установите впускной патрубок системы охлаждения с

новой прокладкой.


Момент затяжки
Болты впускного патрубка : 17 – 20 Нм

3.   Заполните систему охлаждения чистой охлаждающей

жидкостью.










ЕMА-62

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







СИСТЕМА СМАЗКИ

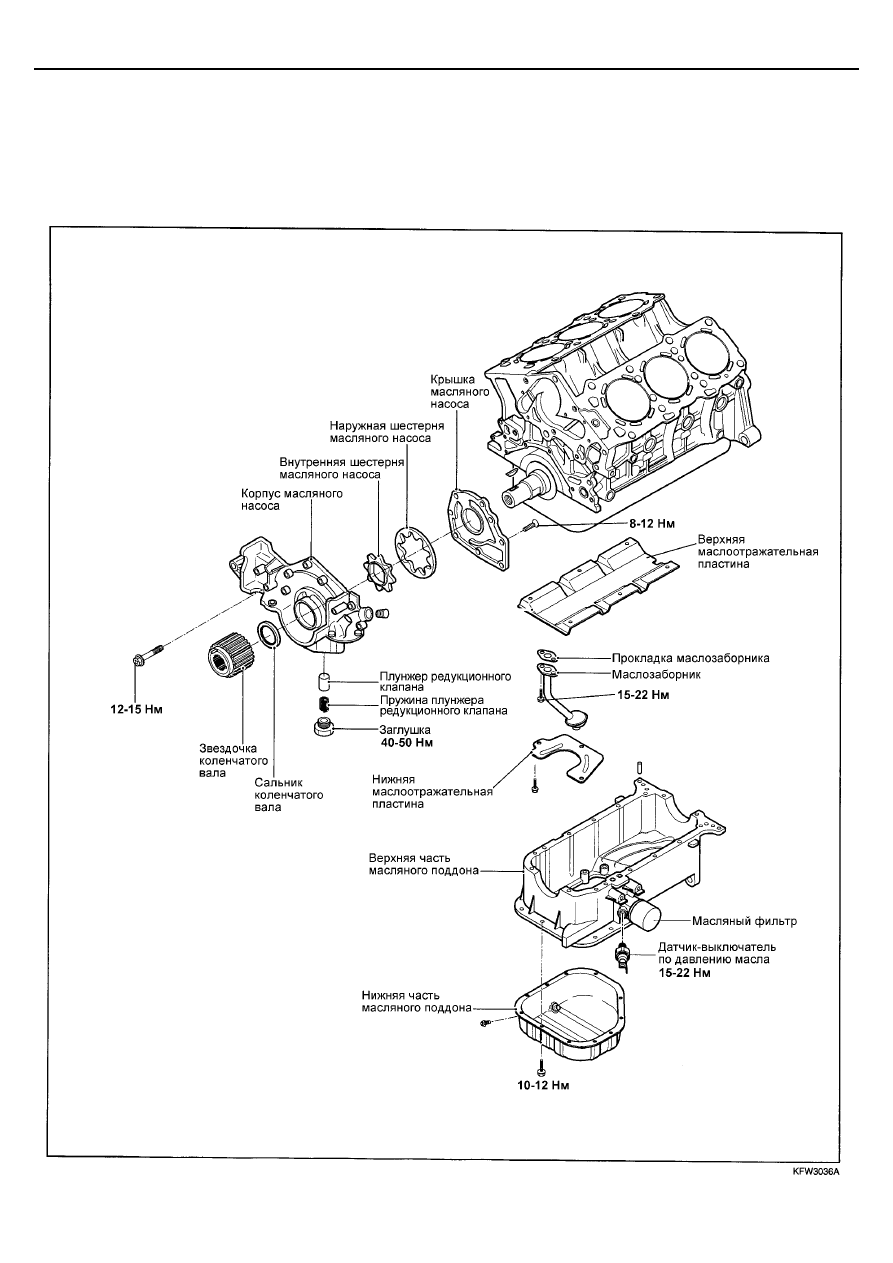

МАСЛЯНЫЙ НАСОС



МАСЛЯНЫЙ НАСОС И МАСЛЯНЫЙ ПОДДОН
