СИСТЕМА СМАЗКИ

ЕMA-63







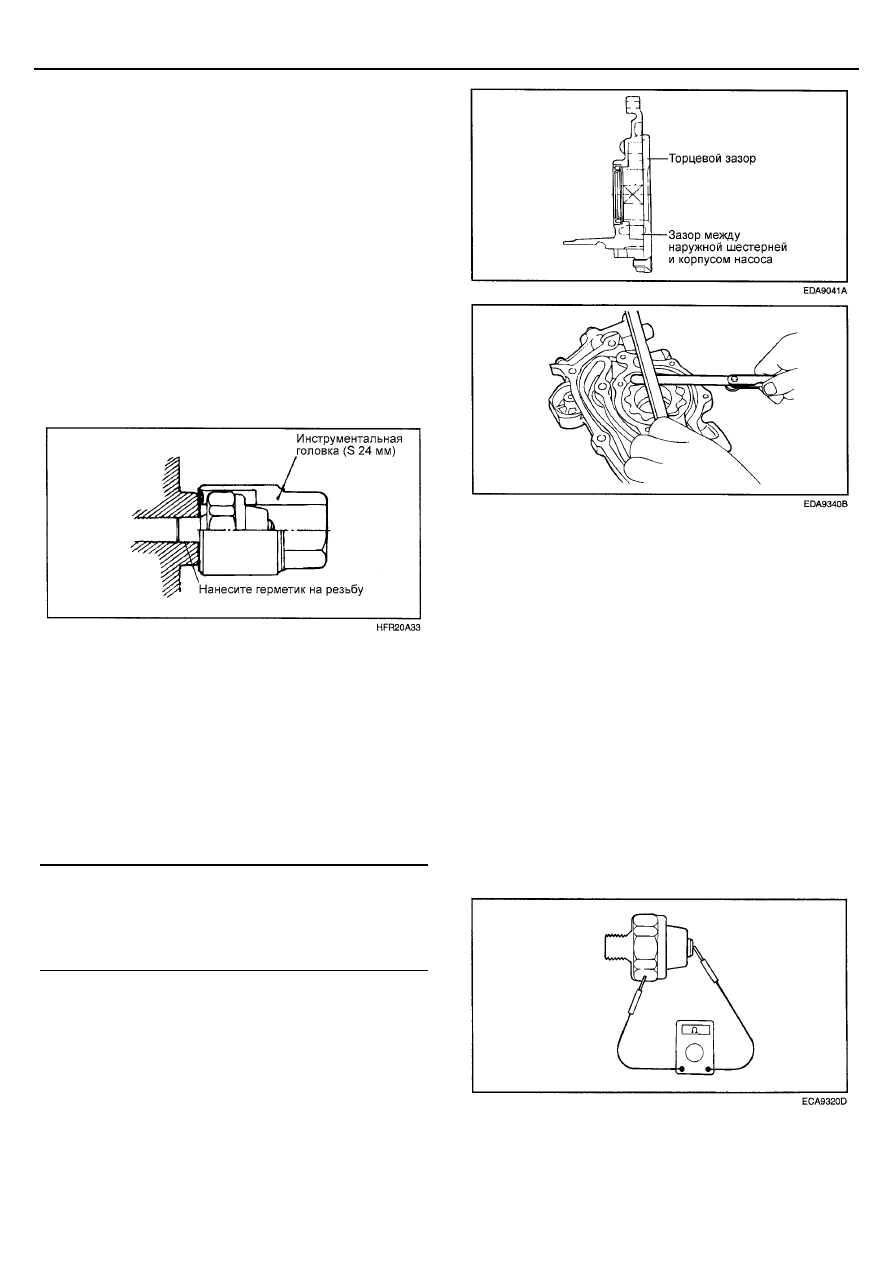

СНЯТИЕ


1.   С помощью инструментальной головки на 24 мм

отверните датчик-выключатель по давлению масла.


ПРИМЕЧАНИЕ
Датчик установлен на герметик, осторожно, не
повредите датчик

2.   Снимите масляный фильтр и масляный поддон.

3.   Снимите маслозаборник.

4.   Отверните три болта крепления и снимите кронштейн

масляного фильтра и прокладку.


5.   Выверните пробку редукционного клапана, удалите

пружину и плунжер.


6.   Снимите корпус масляного насоса в сборе.






ПРОВЕРКА



КОРПУС МАСЛЯНОГО НАСОСА


1.   Проверьте корпус масляного насоса на отсутствие

трещин или повреждений. Замените при
необходимости.


2.   Измерьте зазор между внешней поверхностью

наружной шестерни и корпусом насоса.

3.



Измерьте торцевой зазор шестерен.

Зазоры масляного насоса
Номинальное значение
Зазор между внешней поверхностью наружной шестерни и
корпусом насоса : 0,100 – 0,181 мм

Торцевой зазор : 0,040 – 0,095 мм









РЕДУКЦИОННЫЙ КЛАПАН И ПРУЖИНА


1.   Проверьте легкость перемещения плунжера

редукционного клапана в корпусе масляного насоса.


2.   Проверьте состояние пружины редукционного клапана

(отсутствие поломки или деформации).



КРОНШТЕЙН МАСЛЯНОГО ФИЛЬТРА


1.  Проверьте отсутствие повреждений привалочной

плоскости масляного фильтра


2.  Проверьте отсутствие трещин и следов утечек масла.


ДАТЧИК-ВЫКЛЮЧАТЕЛЬ ПО ДАВЛЕНИЮ
МАСЛА


1.   С помощью омметра проверьте наличие замкнутой

цепи между выводом и корпусом датчика-выключателя.
Если цепь разомкнута, то замените датчик-
выключатель.









ЕMА-64

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







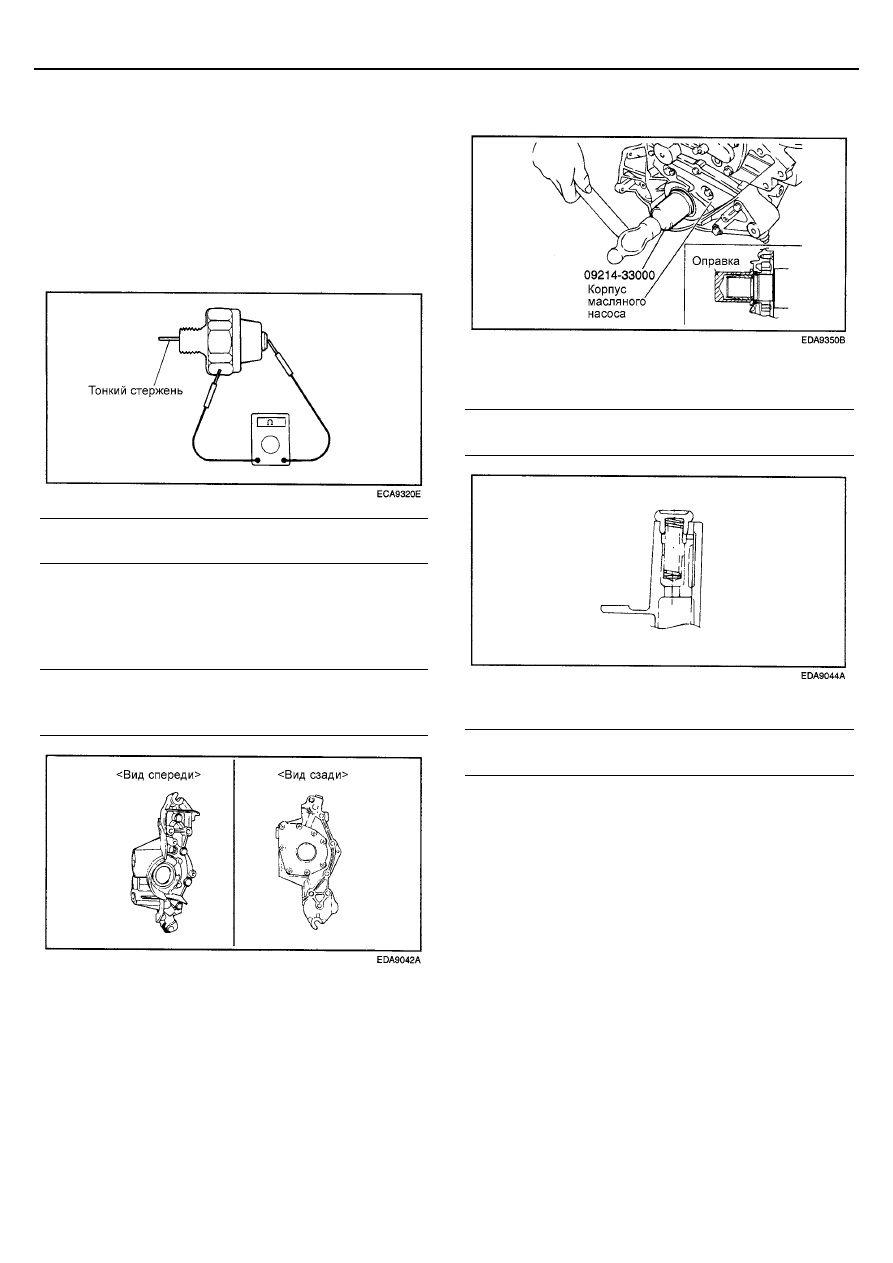

2.   Вставьте тонкий стержень (или провод) в отверстие

датчика-выключателя и слегка толкните его внутрь. Если
между выводом и корпусом датчика-выключателя цепь
замкнута при вставленном стержне, то замените
датчик-выключатель.


3.   Если между выводом и корпусом датчика-выключателя

цепь разомкнута, когда на диафрагму датчика-
выключателя через отверстие действует разрежение 50
кПа, то датчик-выключатель исправен. Если
разрежение не удерживается, то диафрагма
разрушена. Замените датчик-выключатель.






Давление срабатывания датчика
Датчик-выключатель по давлению масла: 20 – 40 кПа



УСТАНОВКА


1.  Установите корпус масляного насоса в сборе на новую

прокладку


Момент затяжки
Корпус масляного насоса : 12 – 15 Нм
Крышка масляного насоса : 8 – 12 Нм






 2. С помощью оправки (09214-33000) установите сальник

коленчатого вала (до упора в стенку гнезда)






3.  Установите плунжер и пружину редукционного клапана.

Затяните пробку номинальным моментом затяжки.


Момент затяжки
Пробка редукционного клапана : 40 – 50 Нм





4.  Установите на новую прокладку маслозаборник.

Момент затяжки
Болт крепления маслозаборника: 15 – 22 Нм

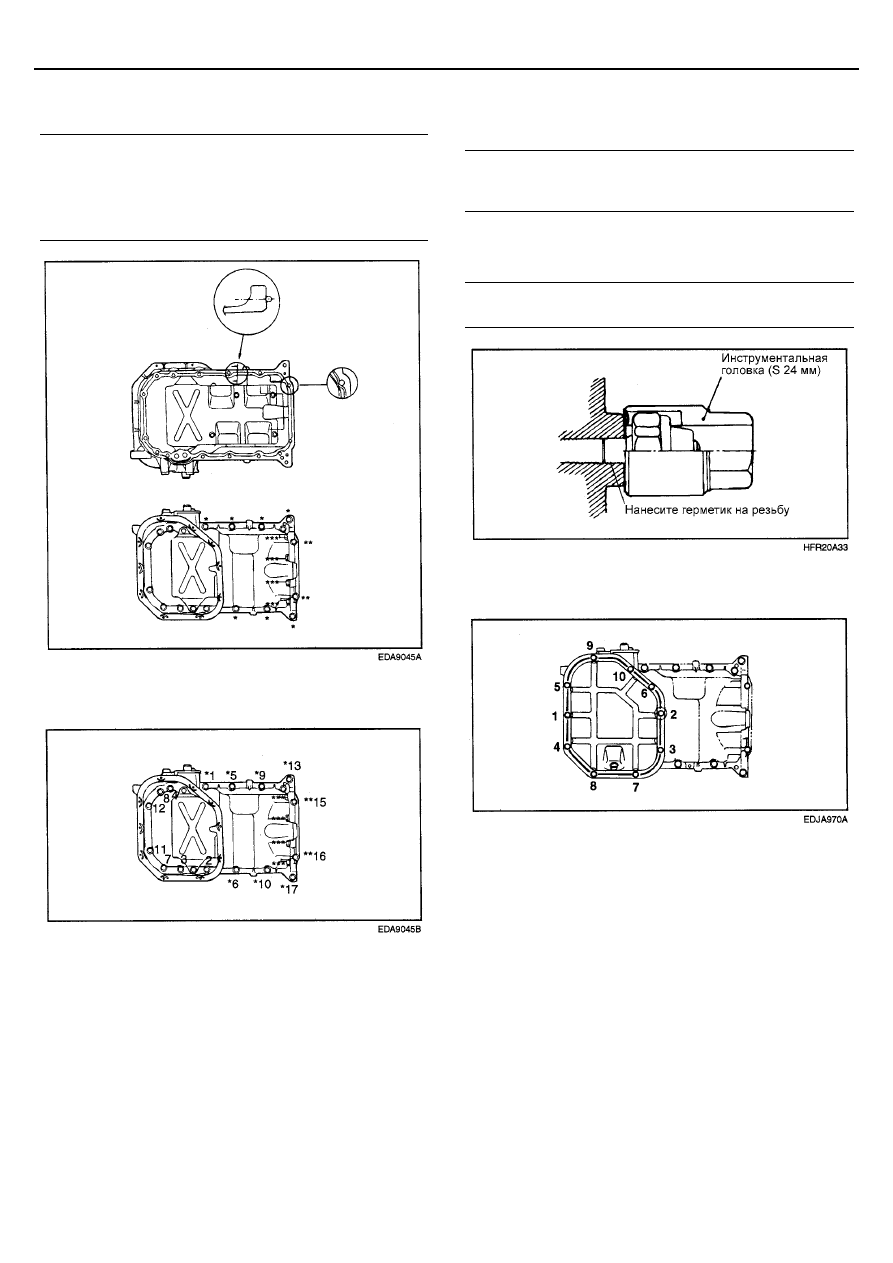

5.  Прочистите привалочные плоскости блока и масляного

поддона.


6.  Нанесите валик герметика в канавку фланца поддона.

ПРИМЕЧАНИЕ
1.  Обрежьте носик тюбика с герметиком так, чтобы

диаметр валика герметика был равен примерно 4
мм. Поддон должен быть установлен в течение 15
минут после нанесения герметика.

2.  Герметик не должен попасть внутрь поддона





СИСТЕМА СМАЗКИ

ЕMA-65







7.   Установите масляный поддон и затяните болты его

крепления номинальным моментом.


Момент затяжки
Болты крепления масляного поддона :
* : 19 – 28  Нм
** : 5 – 7 Нм
*** : 30 – 42 Нм






8.   Порядок затяжки болтов крепления поддона показан на

рисунке.







 9.



Нанесите на резьбу датчика-выключателя по давлению
масла герметик и затяните датчик номинальным
моментом.


Герметик
Three Bond No. 1141E или 3M ATD No. 8660 или
эквивалентный

ПРИМЕЧАНИЕ
Не превышайте номинальный момент затяжки датчика

Момент затяжки
Датчик-выключатель по давлению масла : 15 – 22 Нм





10.   Затяните болты крепления нижнего поддона в порядке,

указанном на рисунке.










ЕMА-66

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







СИСТЕМЫ ВПУСКА И
ВЫПУСКА

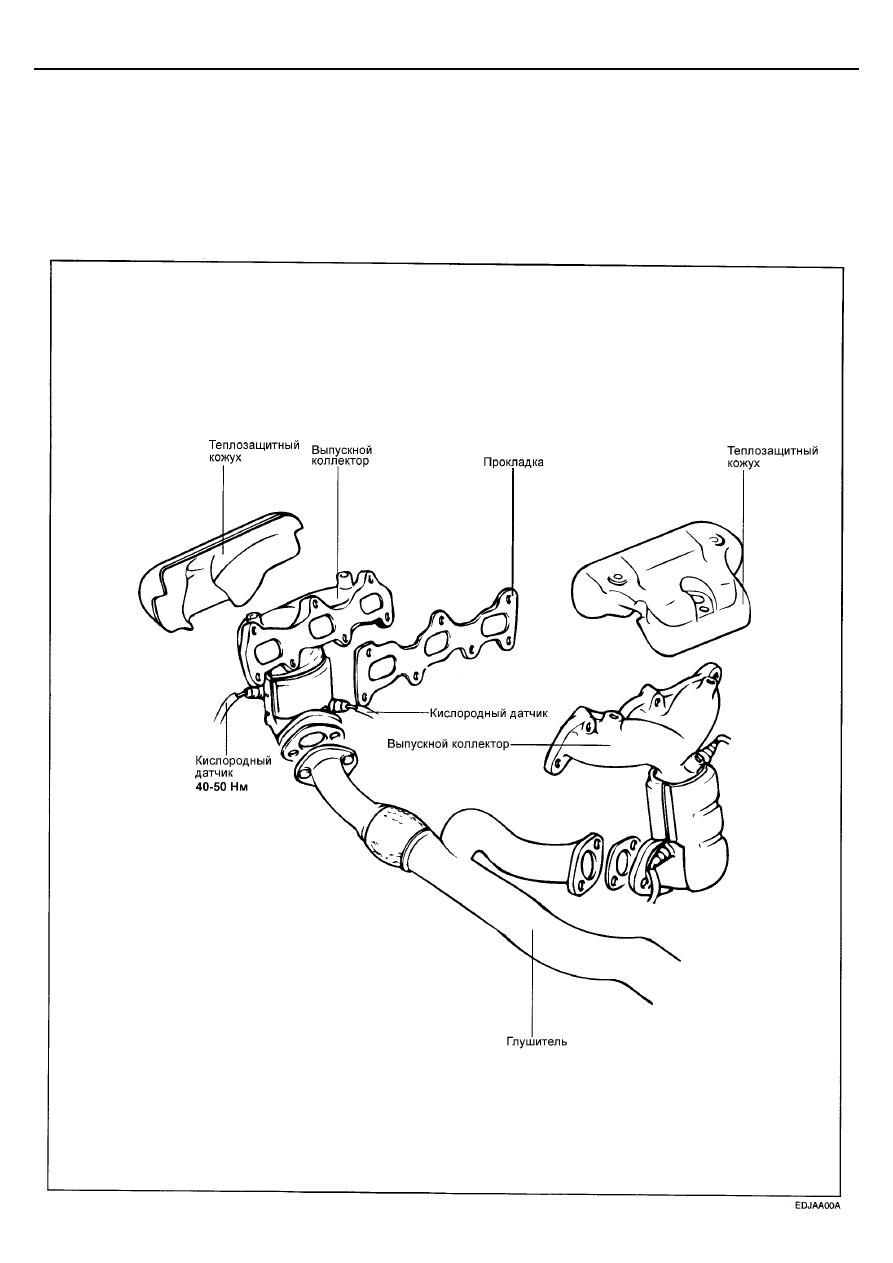

ВЫПУСКНОЙ КОЛЛЕКТОР



ДЕТАЛИ
