БЛОК ЦИЛИНДРОВ EMA-27







СНЯТИЕ


Закрепите на подъемных крюках двигателя чалку
подъемного устройства. Приподнимите двигатель до снятия
нагрузки с опор силового агрегата.


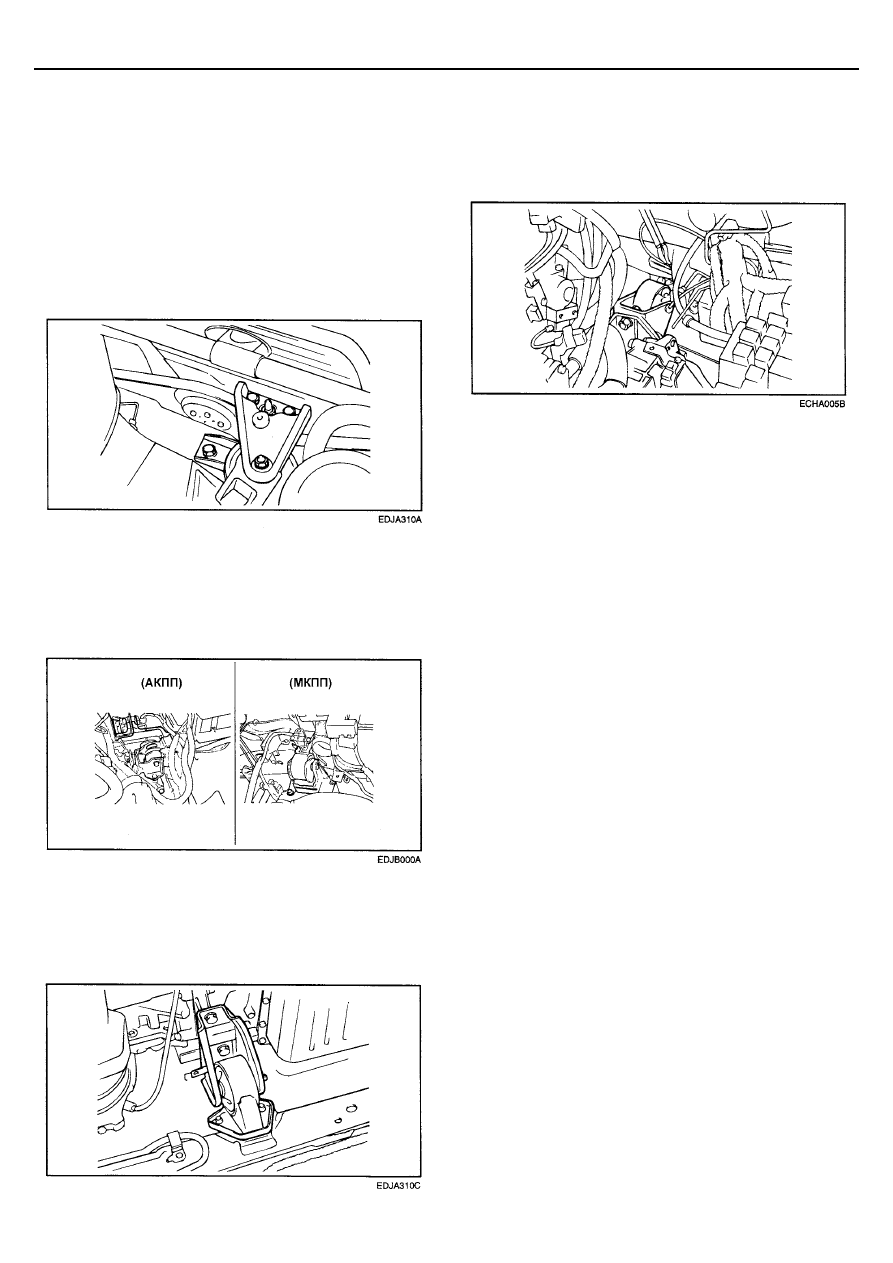

БОКОВАЯ ОПОРА ДВИГАТЕЛЯ


1.   Отверните болты крепления боковой опоры двигателя

(к двигателю и кузову).


2.   Снимите боковую опору двигателя (в сборе с

кронштейном) с двигателя.







ОПОРА КОРОБКИ ПЕРЕДАЧ


1.  Отверните болт крепления подушки опоры коробки

передач.


2.  Снимите кронштейн опоры






ПЕРЕДНЯЯ ОПОРА ДВИГАТЕЛЯ


1.  Отверните верхние и нижние болты  крепления опоры.

2.  Снимите опору в сборе








ЗАДНЯЯ ОПОРА ДВИГАТЕЛЯ


1.  Отверните болт крепления подушки опоры

2.  Снимите с подрамника заднюю опору двигателя в

сборе










ЕMА-28

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)

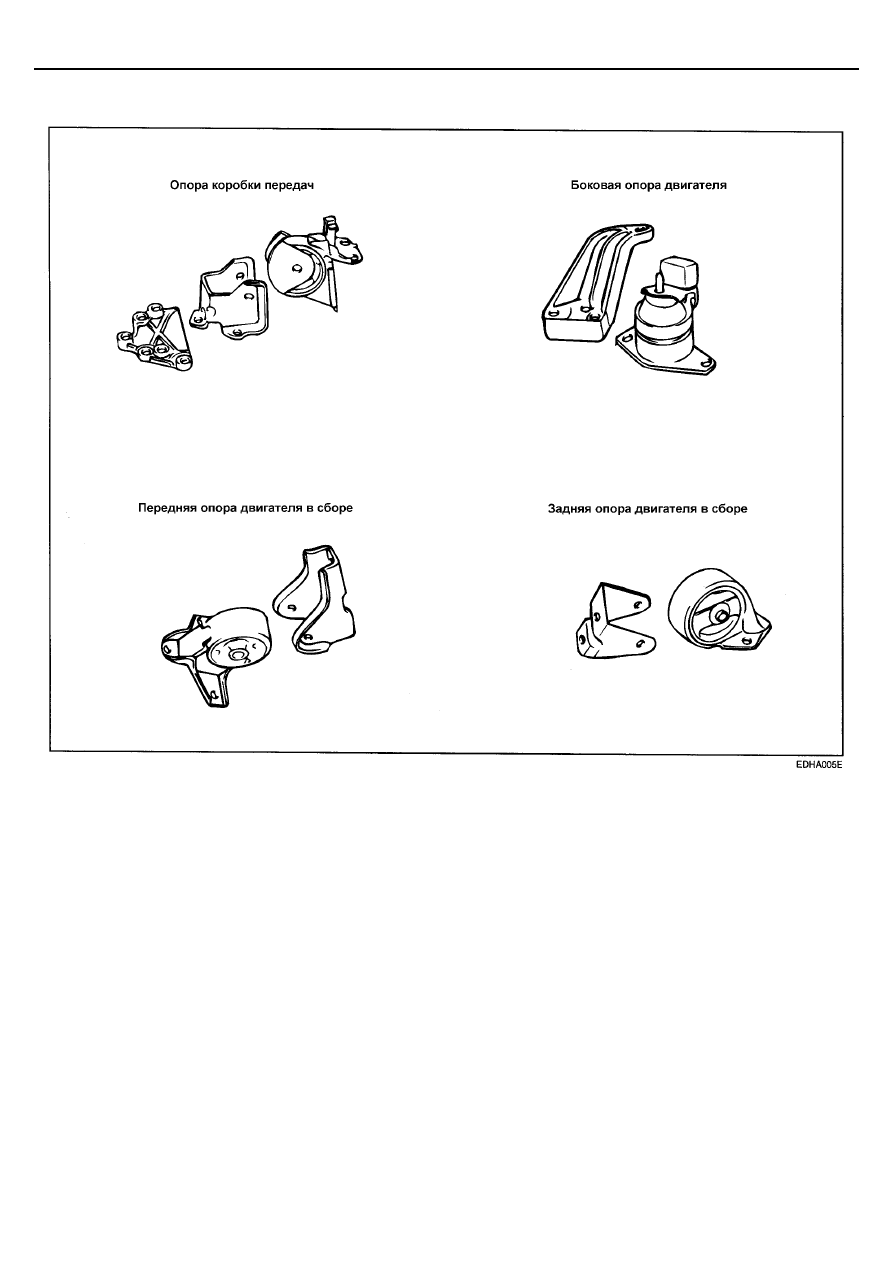

ПРОВЕРЯЕМЫЕ ДЕТАЛИ


















БЛОК ЦИЛИНДРОВ EMА-29







ДВИГАТЕЛЬ И КОРОБКА
ПЕРЕДАЧ В СБОРЕ



СНЯТИЕ


1.   Снимите аккумуляторную батарею.

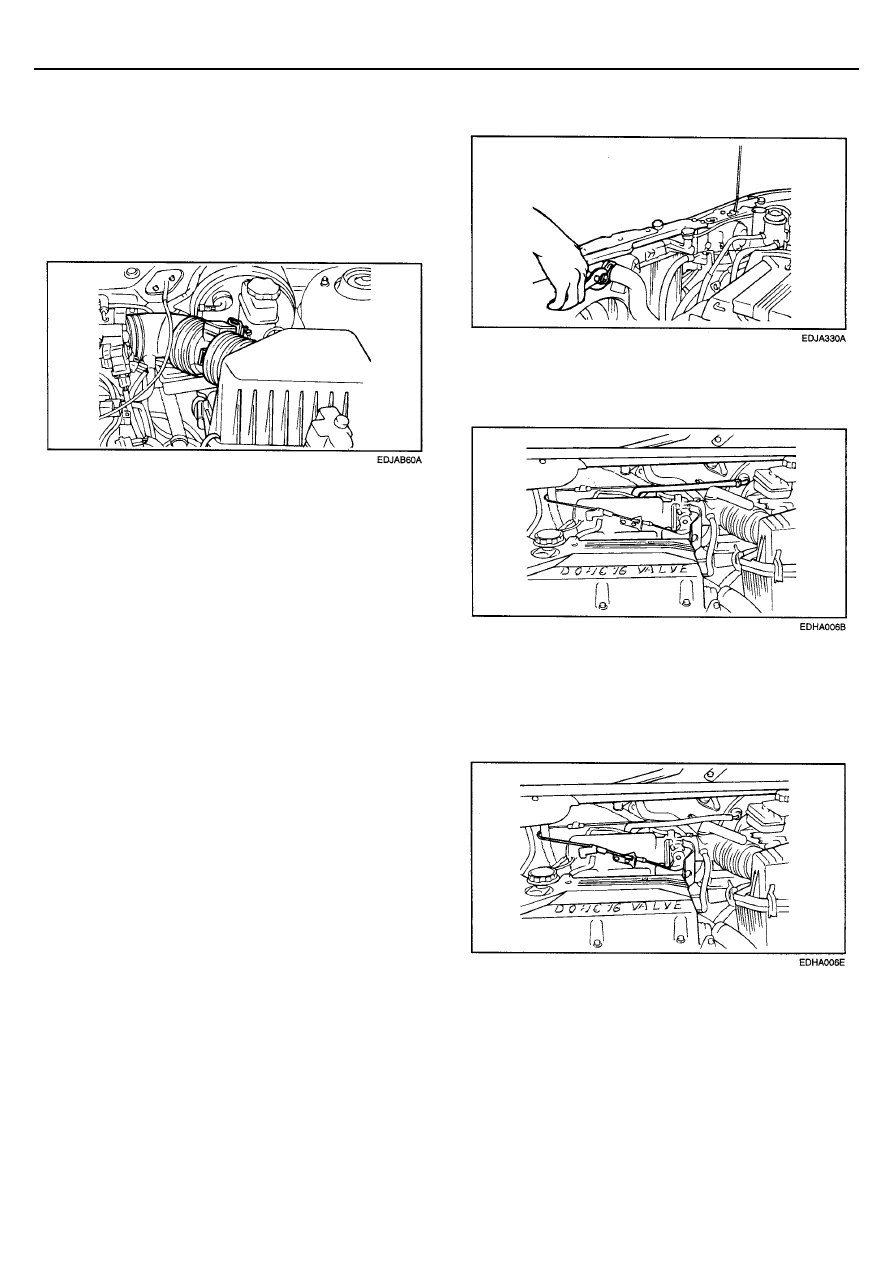

2.   Отсоедините воздуховод воздушного фильтра.





3.  Отсоедините разъемы:

1)  Пучка проводки двигателя (генератор, стартер и

т.д.)

2)  Датчика положения дроссельной заслонки.
3)  Выключателя по давлению усилителя рулевого

управления, датчика-выключателя по давлению
масла

4)  Выключателя ламп заднего хода.
5)  Электромагнитного клапана АКПП, выключателя

запрещения запуска.

6)  Датчика температуры охлаждающей жидкости.
7)  Катушки зажигания и коммутатора (силового

транзистора).

8)  Клапана регулятора холостого хода
9)  Датчиков абсолютного давления и температуры

воздуха

10) Кислородного датчика


4.  Слейте охлаждающую жидкость

5.  Отсоедините шланги системы охлаждения рабочей

жидкости АКПП.


ПРИМЕЧАНИЕ
При отсоединении шлангов всегда предварительно
наносите установочные метки, чтобы при
подсоединении шланги были установлены в исходное
положение.

ВНИМАНИЕ
Будьте осторожны при отсоединении шлангов, не
проливайте масло или другую жидкость.
Заглушите отсоединенные трубки или шланги, чтобы
предотвратить попадание посторонних частиц внутрь.




 6.

Отсоедините верхний и нижний шланги радиатора со
стороны двигателя, затем снимите радиатор в сборе.






7.   Отсоедините провод "массы" двигателя.

8.   Отсоедините вакуумный шланг усилителя тормозов.





9.  Отсоедините оба шланга (подводящий и отводящий)

отопителя со стороны двигателя.


10.   Отсоедините (со стороны двигателя) трос педали

акселератора и трос системы поддержания постоянной
скорости






11.  Отсоедините основной топливопровод, шланг возврата

топлива и шланг системы улавливания паров топлива
(со стороны двигателя).


12.  Отсоедините от коробки передач трос привода

спидометра.







ЕMА-30

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







13.  На моделях с АКПП: отсоедините трос управления

АКПП. На моделях с МКПП отсоедините трос
выключения сцепления.






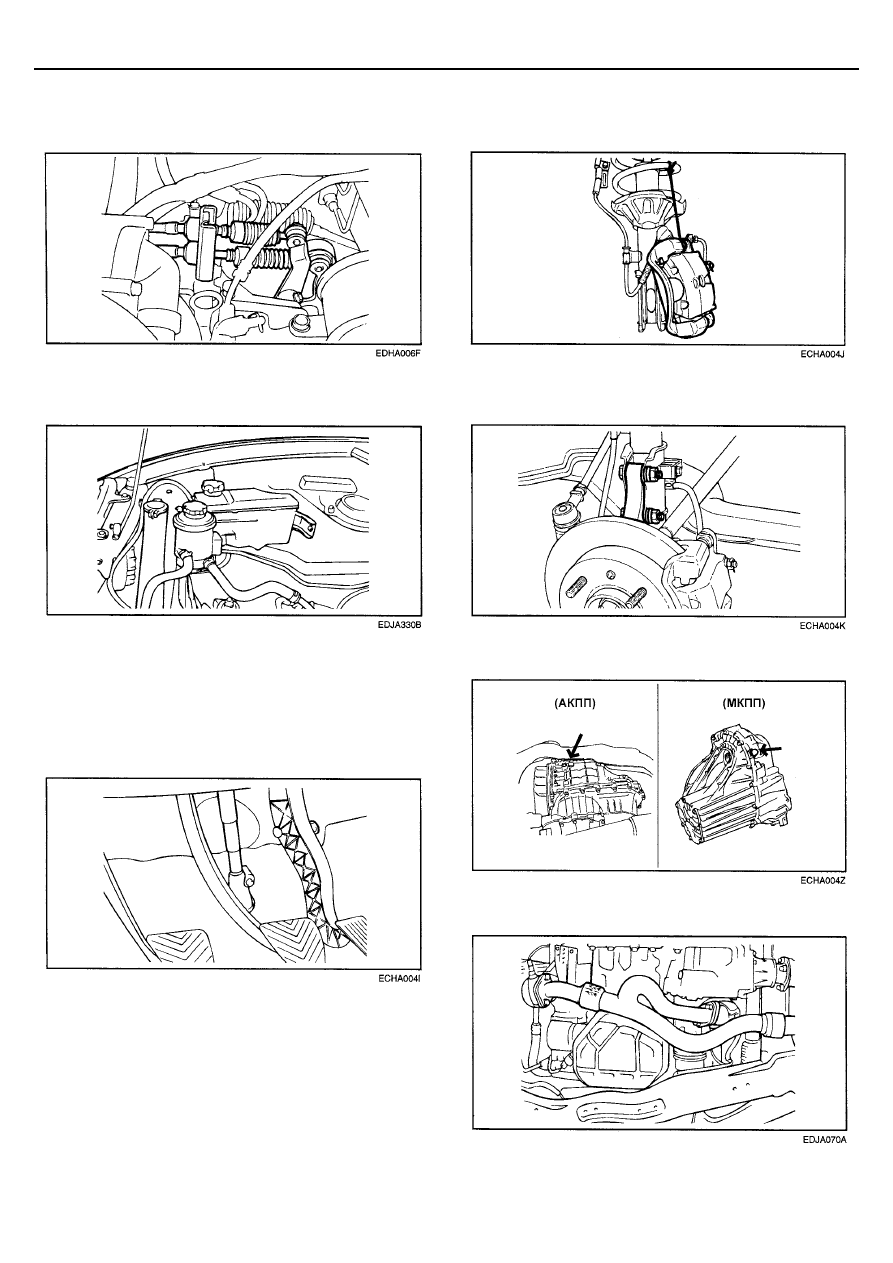

14.  Отсоедините оба шланга от насоса усилителя рулевого

управления






15.  В моторном отсеке: снимите грязевой щиток рулевого

механизма и отсоедините от механизма карданный
шарнир рулевого вала.


ПРИМЕЧАНИЕ
Пометьте относительное положение карданного
шарнира и вала рулевого механизма





16.  Поднимите автомобиль и снимите передние колеса.



 17.

Снимите с поворотного кулака тормозной суппорт.
Подвесьте суппорт на стойке на проволоке (не за
тормозной шланг).






18.  Отверните нижний болт крепления стойки, снимите

болт.






19.  Слейте масло из коробки переключения передач





20.  Отверните болты крепления переднего глушителя
