БЛОК ЦИЛИНДРОВ EMА-31

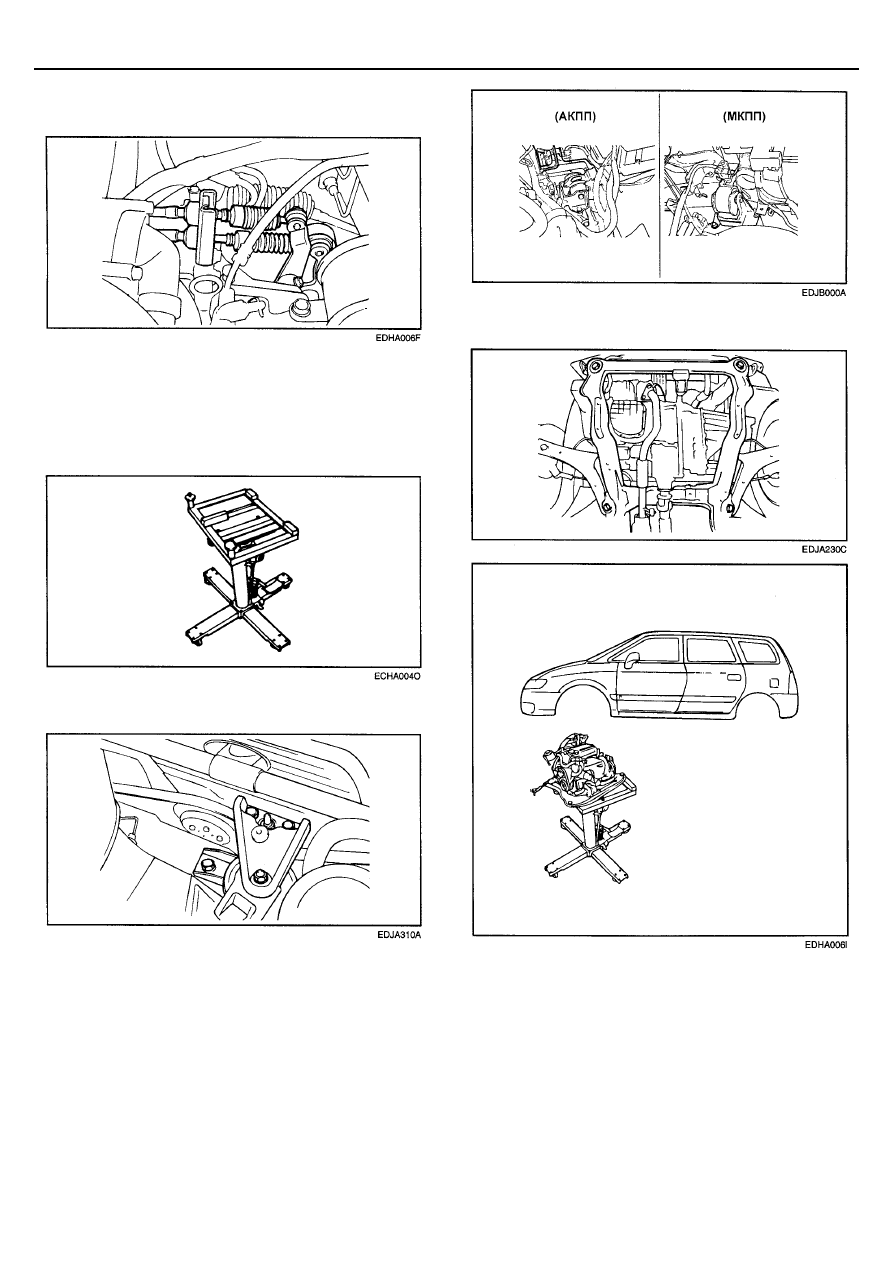

21. На моделях с МКПП: снимите тягу управления

переключением передач

22. Закрепите на подкатном домкрате специальный

переходник и отрегулируйте его по подрамнику.

ПРИМЕЧАНИЕ
Еще раз проверьте, все ли разъемы проводки и тросы
управления отсоединены от двигателя и КПП

23. Снимите боковую опору двигателя и опору КПП

24. Отверните болты крепления подрамника

ЕMА-32

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (V6 2.7)

25. Снимите приводные валы. Опустите двигатель и КПП

на домкрате, снимите переднюю и заднюю опоры
двигателя.

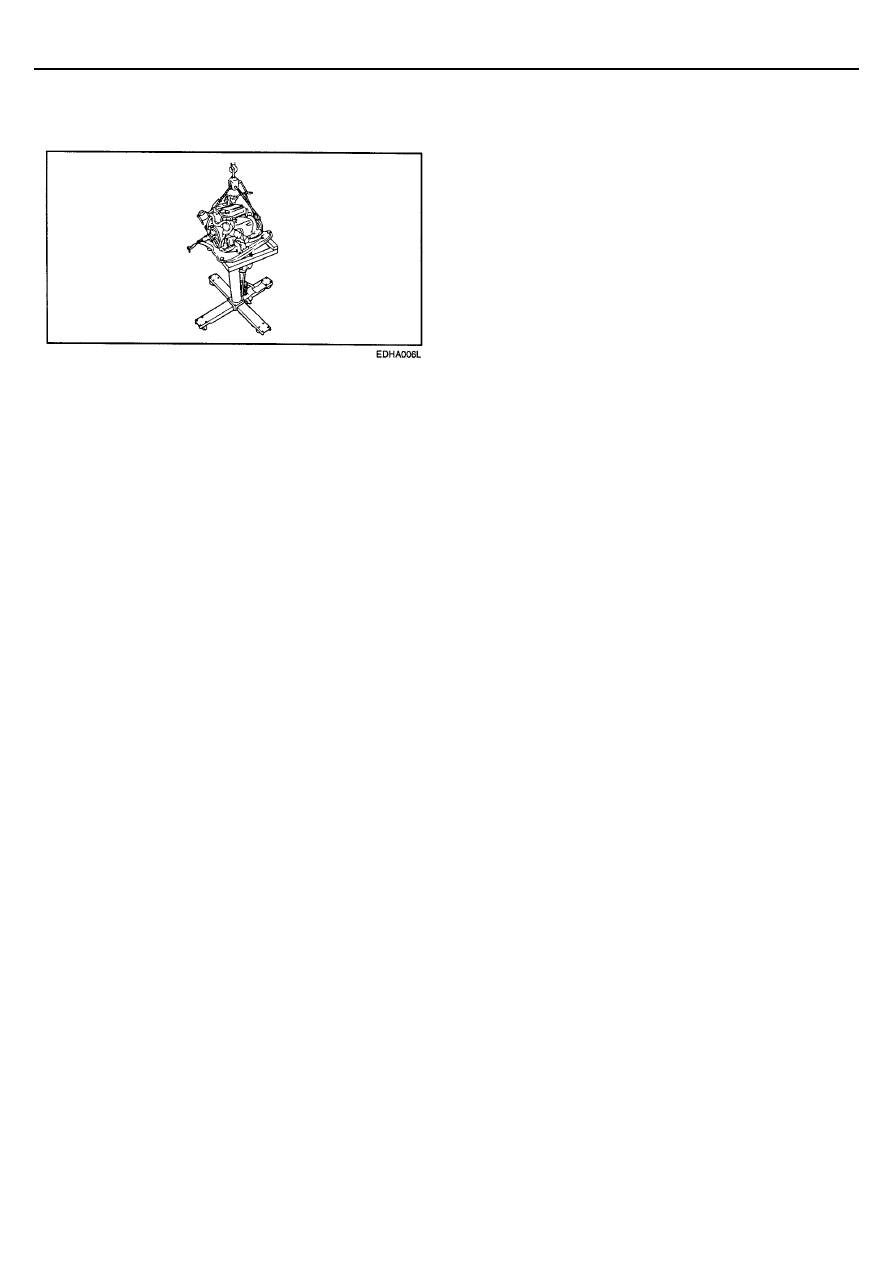

26.

Снимите двигатель и КПП

ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ EMА-33

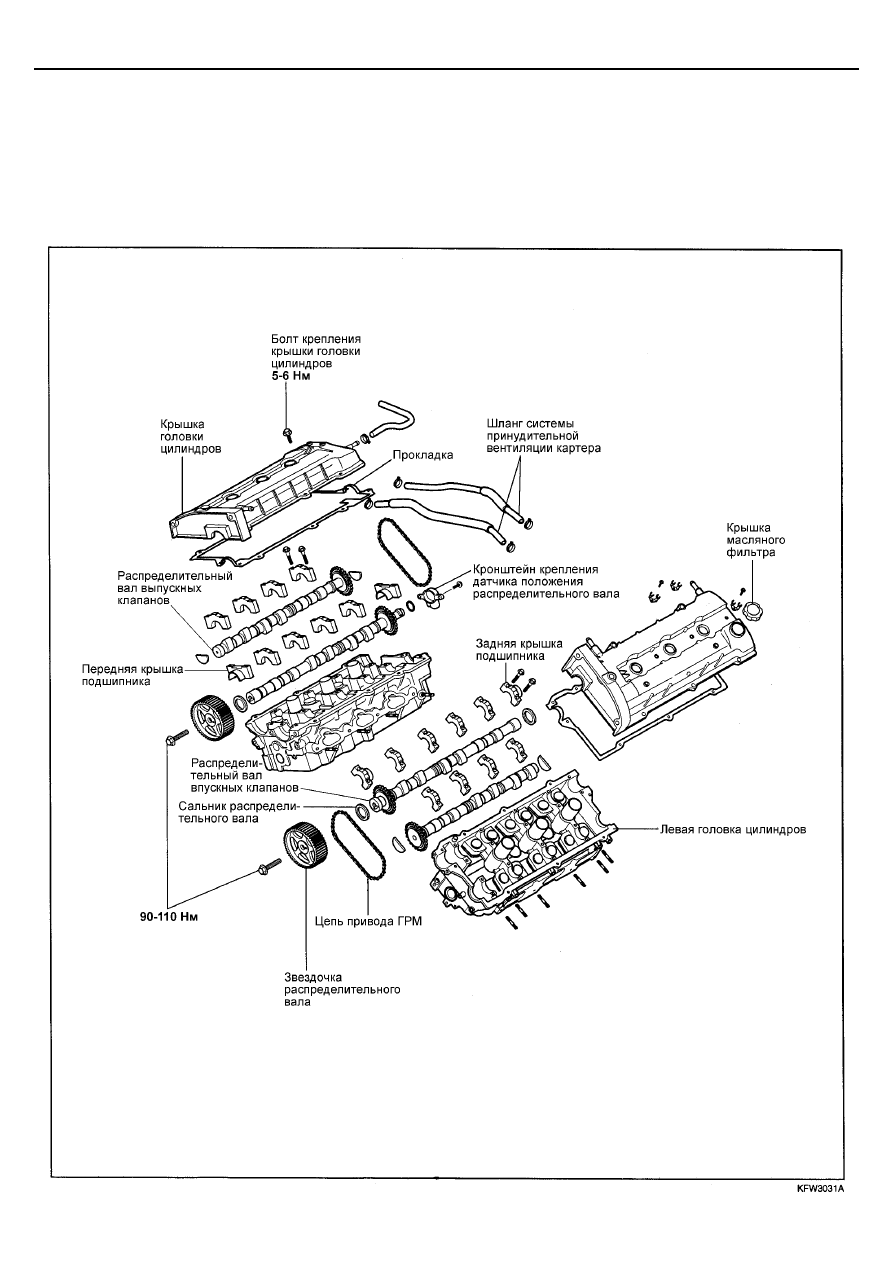

ОСНОВНЫЕ ДЕТАЛИ
ДВИГАТЕЛЯ

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ЕMА-34

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (V6 2.7)

РАЗБОРКА

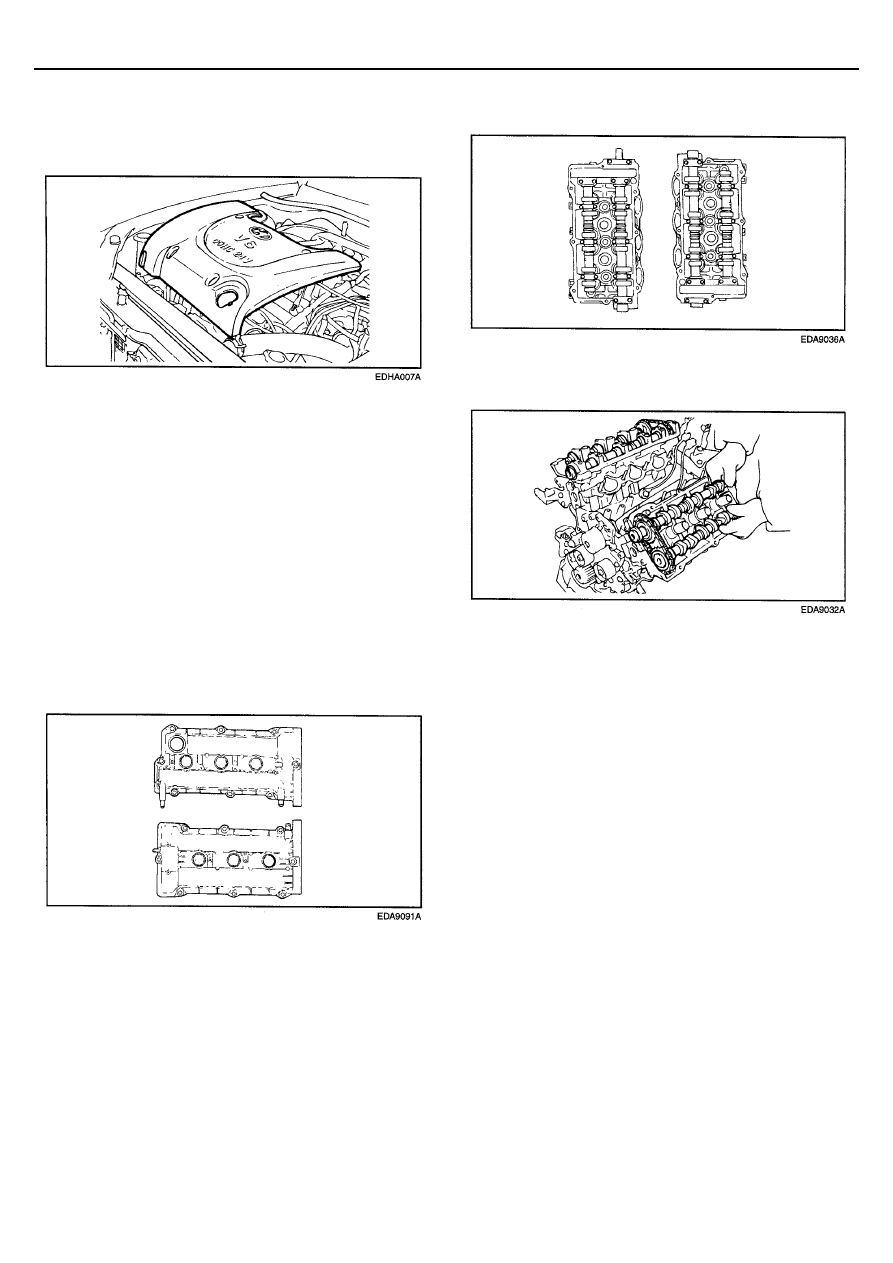

1. Слейте охлаждающую жидкость. Снимите крышку

двигателя и впускной коллектор.

2. Отсоедините шланг принудительной вентиляции

картера и отсоедините разъем пучка проводки
двигателя.

3. Снимите ремень привода навесных агрегатов. Снимите

шкивы насоса усилителя рулевого управления,
компрессора кондиционера, коленчатого вала,
натяжителя и направляющий ролик.

4.  Снимите крышку ремня привода ГРМ.

5.  Снимите автоматический натяжитель ремня ГРМ.

6.  Снимите ремень со звездочек распределительных

валов.

7. Снимите высоковольтный провода.

8. Снимите клапанные крышки.

9. Снимите звездочки распределительных валов (под

ремень ГРМ).

10.

Отверните болты крепления крышек подшипников
распределительных валов.

11. Снимите крышки подшипников и распределительные

валы.
