ПРИВОД МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ
ЕМ-93

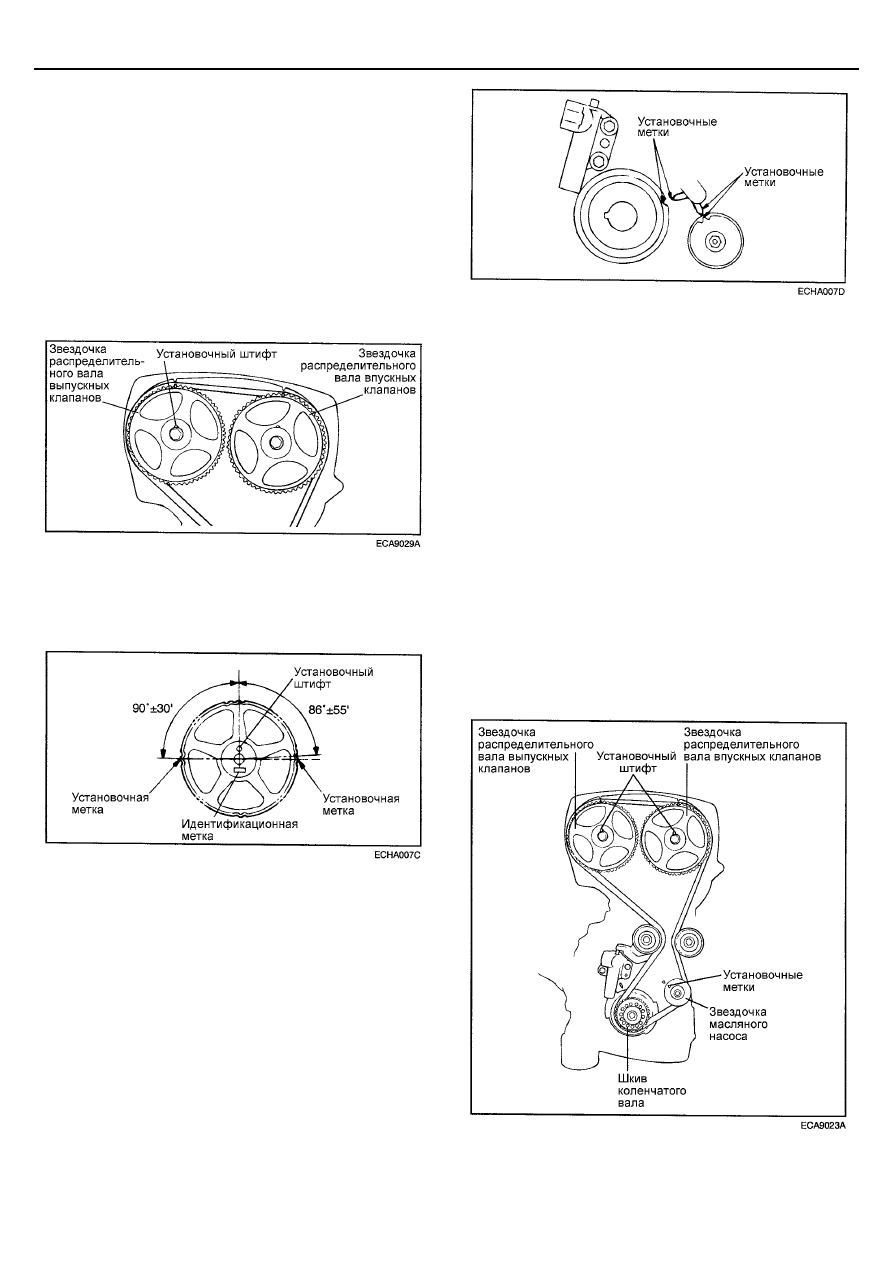

16. Совместите метки звездочек распределительных
валов с реперами, при установке поршня цилиндра №1
в ВМТ такта сжатия.
ПРИМЕЧАНИЕ
1. Если установочные метки распределительных
валов не совпадают с реперами, поверните вал в
нужную сторону, но не более чем на два зуба
звездочки, поскольку далее наступает контакт
клапана и поршня.
2. При необходимости поворота более, чем на два
зуба поверните коленчатый вал против часовой
стрелки примерно на 45 градусов. Осторожно
поверните распределительный вал и верните
коленчатый вал в исходное положение.
ПРИМЕЧАНИЕ
Проверяйте соответствие идентификационных меток
звездочек распределительных валов рабочему объему
двигателя
17. Проверьте совмещение установочной метки
коленчатого вала с репером.
18. Проверьте совмещение установочной метки масляного
насоса с репером
19. Наденьте ремень на ролик натяжителя, работая против
часовой стрелки, начиная от звездочки коленчатого
вала. Удерживайте ремень на ролике натяжителя.
20. Натягивая ремень, наденьте его на звездочку
масляного насоса.
21. Наденьте ремень на направляющий ролик
22. Наденьте ремень на звездочку впускного
распределительного вала
23. Поверните выпускной распределительный вал по
часовой стрелке на один зуб до совмещения
установочной метки на звездочке (см. пункт 16) с
верхней плоскостью головки цилиндров. Натяну
ремень двумя руками, наденьте его на звездочку
выпускного распределительного вала.

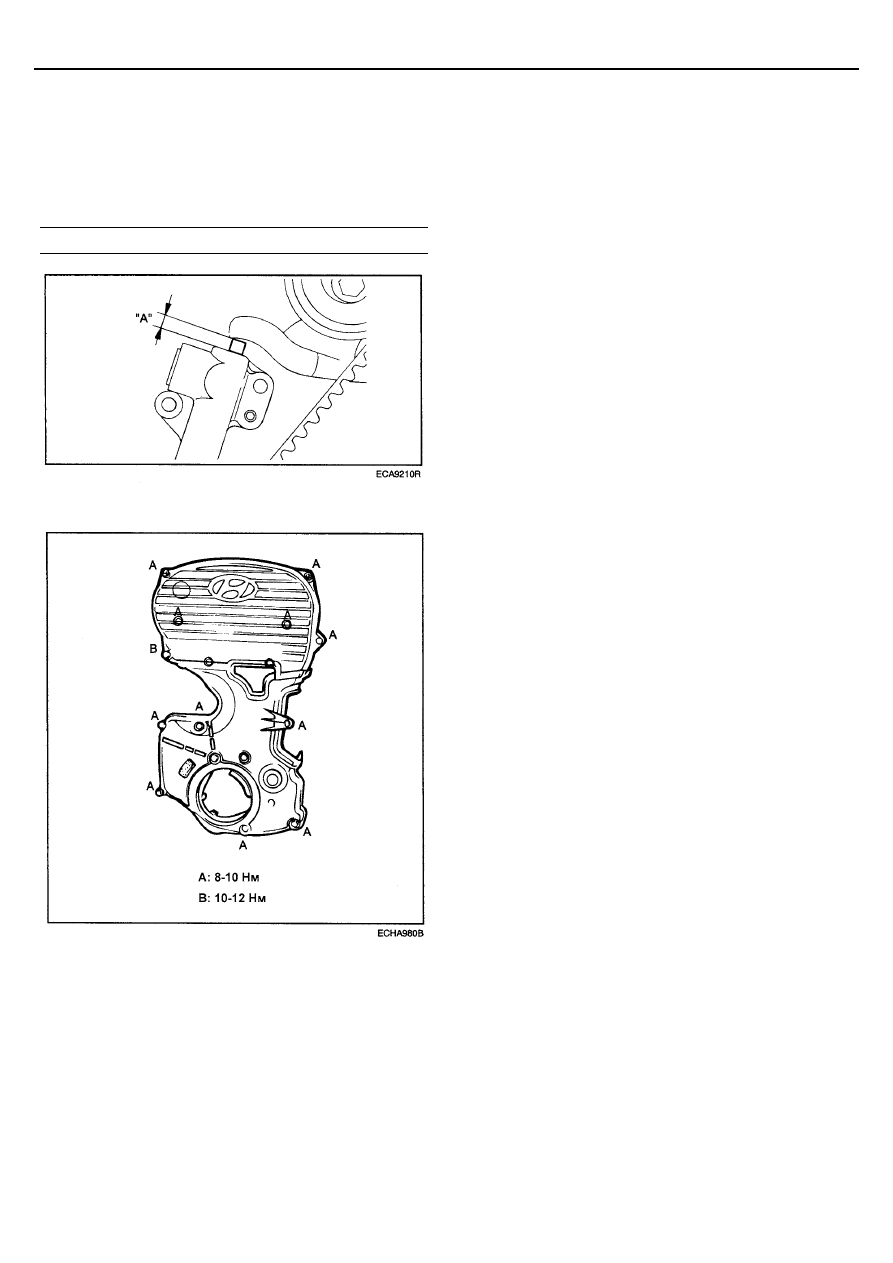

24. Поверните ролик автоматического натяжителя до
полной выборки слабины ремня. Временно затяните
болт ролика.
25. Проверьте совмещение всех установочных меток с
реперами.
