СИСТЕМЫ ВПУСКА И ВЫПУСКА

ЕМ-77







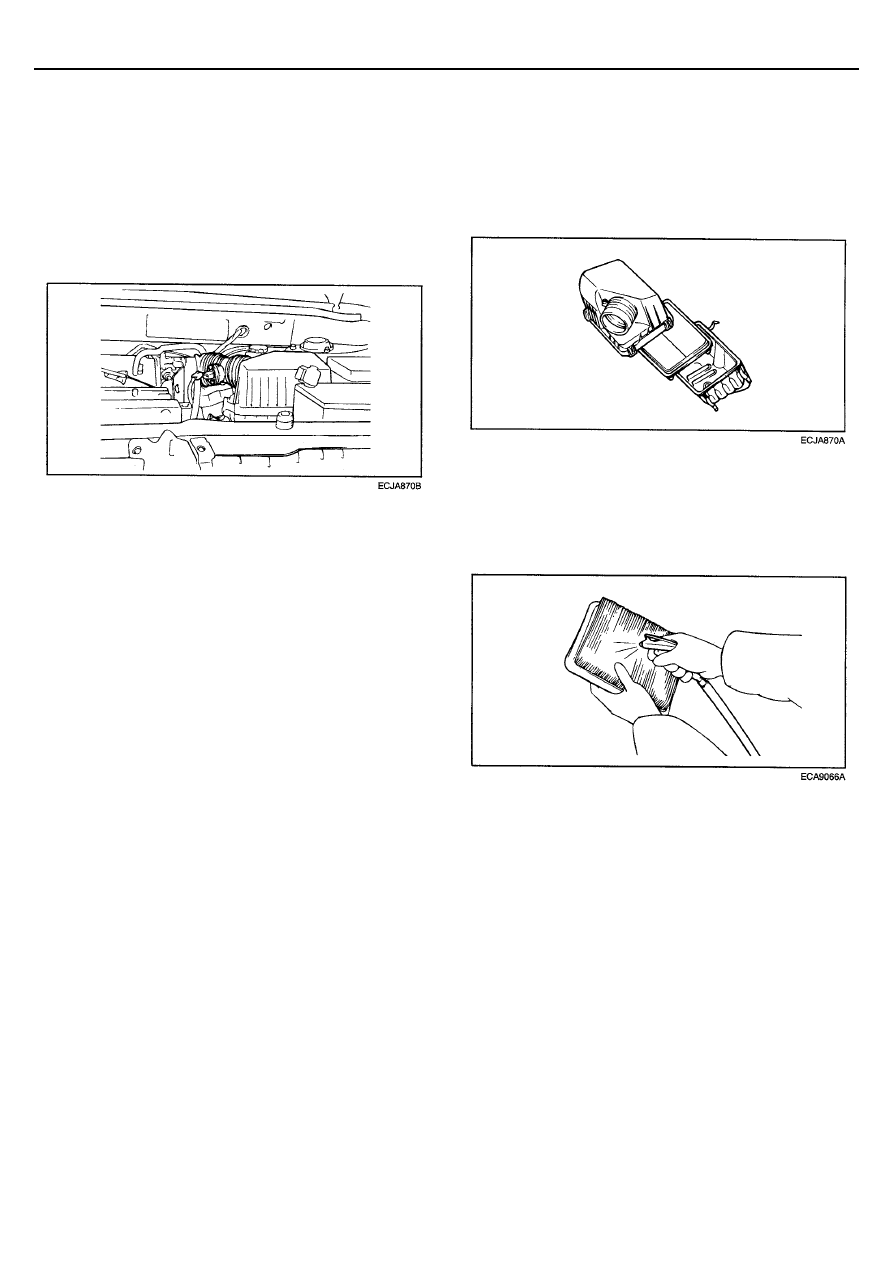

СНЯТИЕ


1.   Отсоедините впускной воздуховод от воздушного

фильтра и резонатора.


2.   Отсоедините разъем датчика расхода воздуха.

3.   Отверните три болта крепления корпуса воздушного

фильтра.


4.  Снимите корпус воздушного фильтра.





5.  Снимите с впускного воздуховода датчика расхода

воздуха


ВНИМАНИЕ
Не переносить и не подвешивать датчик за провода




ПРОВЕРКА


1.   Проверьте корпус, крышку и фильтрующий элемент

воздушного фильтра на отсутствие деформации,
коррозии или повреждений.


2.   Проверьте впускной воздуховод на отсутствие

повреждений.






3.   Проверьте фильтрующий элемент на отсутствие

засорения, загрязнения или повреждений. Если
фильтрующий элемент незначительно загрязнен или
засорен, то удалите пыль и другие загрязнения, продув
его сжатым воздухом снаружи (со стороны,
обращенной к впускному коллектору).







УСТАНОВКА


Установите воздушный фильтр в порядке, обратном
снятию.





ЕМ-78



ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







ГОЛОВКА ЦИЛИНДРОВ
В СБОРЕ

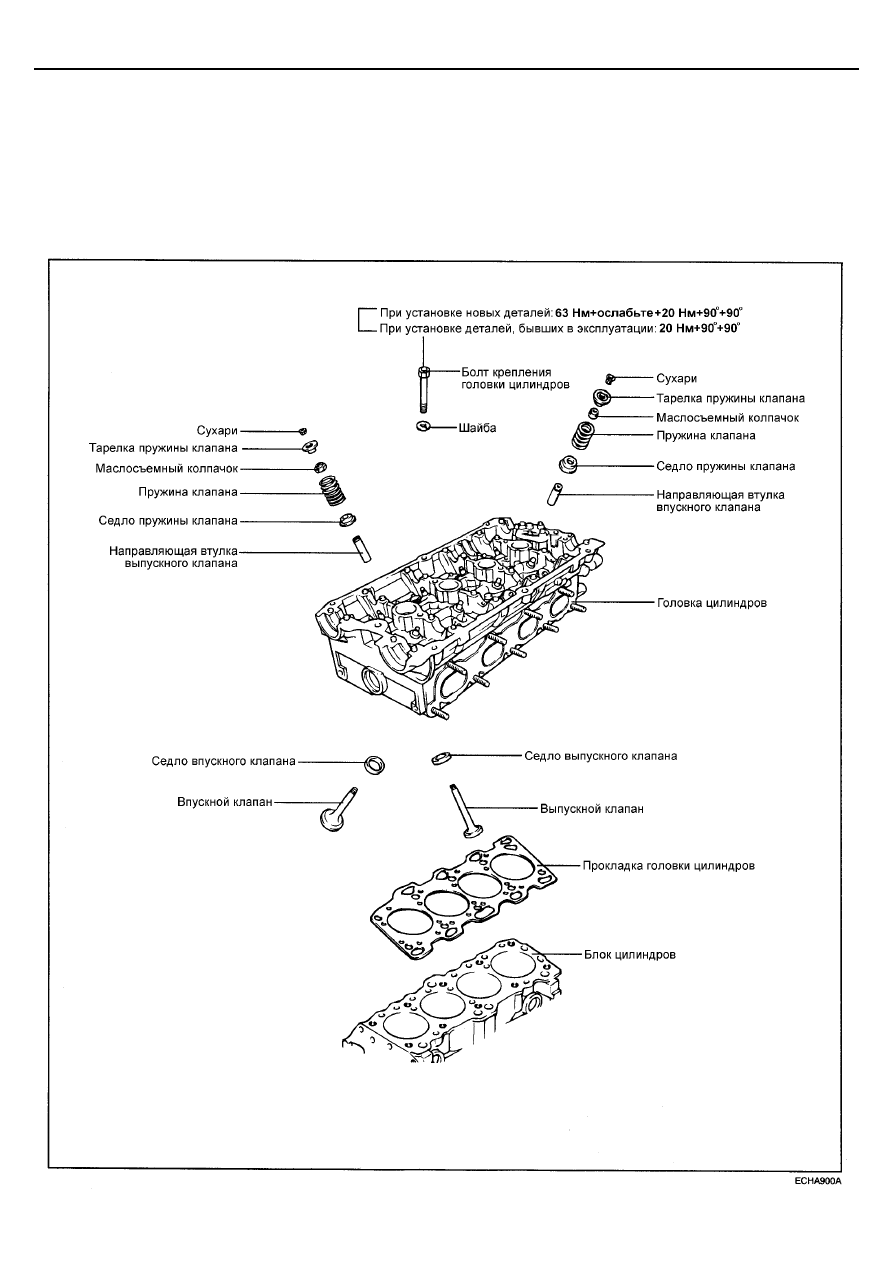

ГОЛОВКА ЦИЛИНДРОВ



ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ













ГОЛОВКА ЦИЛИНДРОВ В СБОРЕ

ЕМ-79







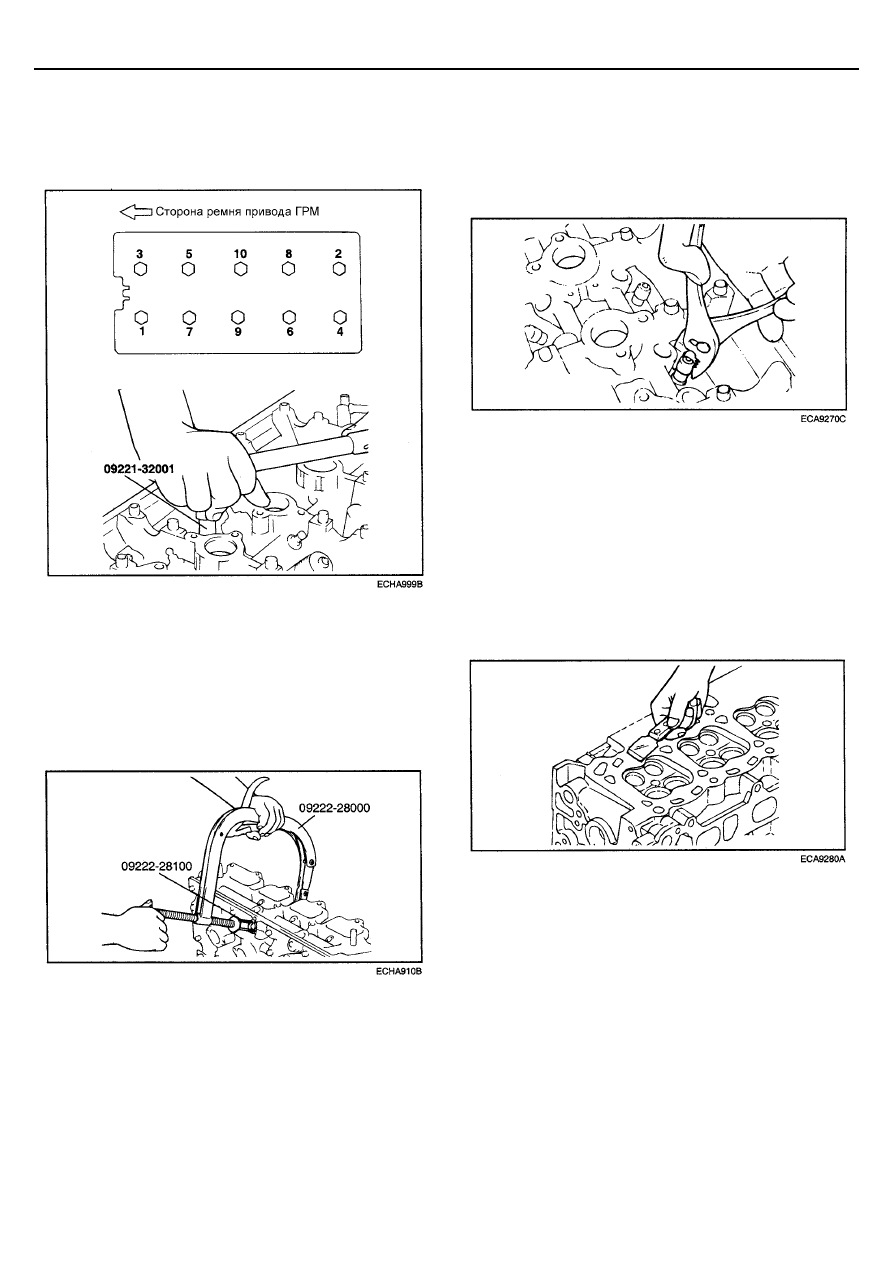

РАЗБОРКА


1.   С помощью специального инструмента (ключ 09221-

32001) отверните болты крепления головки цилиндров
в порядке, указанном на рисунке.






2.   С помощью специального инструмента (приспособление

для сжатия клапанных пружин 09222-28000 и
переходник 09222-28100) сожмите пружину и извлеките
сухари. Снимите тарелку пружины клапана, пружину
клапана, седло пружины клапана и клапан.


ПРИМЕЧАНИЕ
Храните детали для каждого из клапанов отдельно
комплектом, чтобы не перепутать их при установке.







 3.



С помощью специального инструмента (съемника
маслосъемных колпачков 09222-29000) снимите
маслосъемные колпачки.


ПРИМЕЧАНИЕ
Повторная установка маслосъемных колпачков
клапанов не допускается.






ПРОВЕРКА



ГОЛОВКА ЦИЛИНДРОВ


1.   Проверьте головку цилиндров на отсутствие трещин,

повреждений и следов утечки охлаждающей жидкости.
При обнаружении трещин замените головку цилиндров.


2.   Полностью очистите головку цилиндров от накипи,

нагара и остатков старого герметика и прокладки.
Очистите каналы для прохода масла, продуйте их
сжатым воздухом.











ЕМ-80



ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







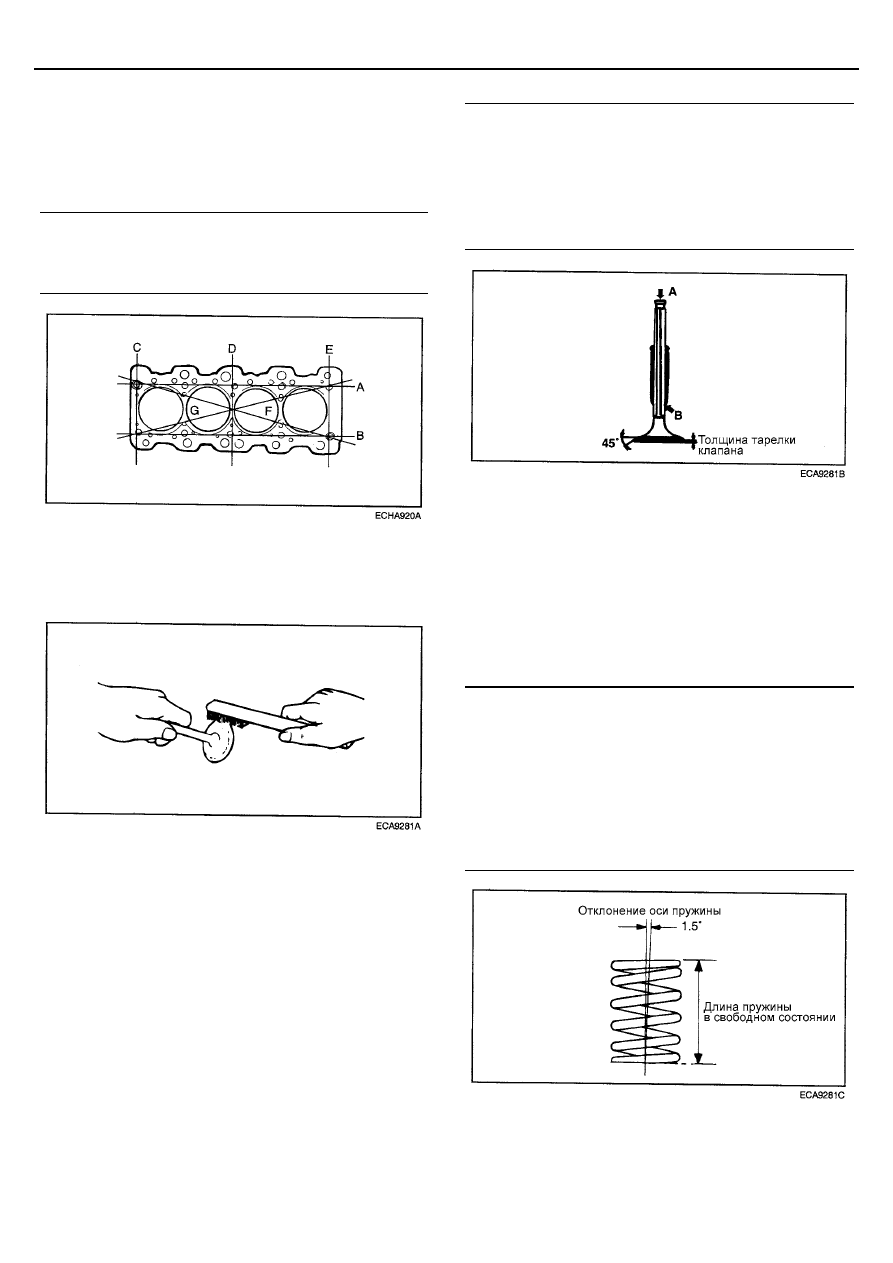

3.   Проверьте неплоскостность привалочной поверхности

головки цилиндров в направлениях, показанных на
рисунке. Если неплоскостность превышает предельно
допустимое значение в каком-либо направлении, то
либо замените головку цилиндров, либо
перешлифуйте привалочную поверхность головки
цилиндров.


Неплоскостность привалочной поверхности головки
цилиндров:
Номинальное значение : меньше 0,03 мм
Предельно допустимое значение : 0,2 мм






КЛАПАНЫ


1.   С помощью проволочной щетки тщательно очистите

клапан.






2.   Проверьте каждый клапан на отсутствие износа,

повреждений и деформации тарелки и зоны "B"
стержня клапана. Замените клапан при необходимости.
Если на торце "A" стержня клапана образовались
вмятины или присутствует значительный износ, то при
необходимости обработайте торец стержня клапана.
Толщина снимаемого слоя при механической
обработке торца стержня клапана должна быть
минимальной. Кроме того, обработайте рабочую фаску
седла клапана.


Замените клапан, если толщина тарелки клапана меньше
предельно допустимого значения





Толщина тарелки клапана
[Номинальное значение]


Впускной клапан : 1,0 мм



Выпускной клапан : 1,5 мм

[Предельно допустимое значение]


Впускной клапан : 0,7 мм



Выпускной клапан : 1,0 мм







ПРУЖИНЫ КЛАПАНОВ


1.   Проверьте длину пружины клапана в свободном

состоянии. Если длина пружины меньше предельно
допустимого значения, то замените пружину клапана.


2.   С помощью угольника проверьте отклонение оси

пружины от перпендикуляра к опорной поверхности
(неперпендикулярность). Если неперпендикулярность
больше предельно допустимого значения, замените
пружину клапана.


Пружина клапана
[Номинальное значение]


Длина пружины в свободном состоянии : 45,82 мм



Длина пружины под нагрузкой 25,3 кГ : 40,00 мм



Отклонение оси пружины
(неперпендикулярность) : 1,5

° или меньше

[Предельно допустимое значение]


Длина пружины в свободном состоянии : 44,82 мм



Отклонение оси пружины (неперпендикулярность) : 4

°
