Hyundai Santa Fe (2001-2006 год). Руководство - часть 9

БЛОК ЦИЛИНДРОВ

EM-33

19. Слейте масло из коробки перемены передач

20. Отверните болты крепления переднего глушителя

21. На моделях с МКПП: снимите тягу управления

переключением передач

22.

Закрепите на подкатном домкрате специальный
переходник и отрегулируйте его по подрамнику.

ПРИМЕЧАНИЕ
Еще раз проверьте, все ли разъемы проводки и тросы
управления отсоединены от двигателя и КПП

23. Снимите боковую опору двигателя и опору КПП

ЕM-34

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 2.0L/2.4L)

24. Отверните болты крепления подрамника

25. Снимите приводные валы. Опустите двигатель и КПП

на домкрате, снимите переднюю и заднюю опоры
двигателя.

26. Снимите двигатель и КПП

УСТАНОВКА

1. Перед установкой силового агрегата проверьте

целостность проводов, трубок, шлангов и т.д. Следите
за тем, чтобы не повредить указанные детали при
установке.

2. Установите на кронштейн подушку передней опоры.

Момент затяжки
Номинальное значение : 50 – 65 Нм

3. Установите на кронштейн подушку задней опоры

Момент затяжки
Номинальное значение : 50 – 65 Нм

БЛОК ЦИЛИНДРОВ

EM-35

4. Установите двигатель и КПП в сборе на подрамник. При

помощи подкатного домкрата отрегулируйте положение
силового агрегата относительно кузова.

5. Установите опору КПП.

Момент затяжки
Номинальное значение : 90 – 110 Нм

Установите кронштейн боковой опоры двигателя.

Момент затяжки
Номинальное значение : 60 – 80 Нм

7. Установите на место снятые детали.

8. Заполните систему охлаждения и проверьте отсутствие

утечек жидкости.

9.  Залейте в КПП рабочую жидкость.

10.  Отрегулируйте тросы управления КПП и акселератора

11.  Проверьте работу указателей и индикаторов.

ЕM-36

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 2.0L/2.4L)

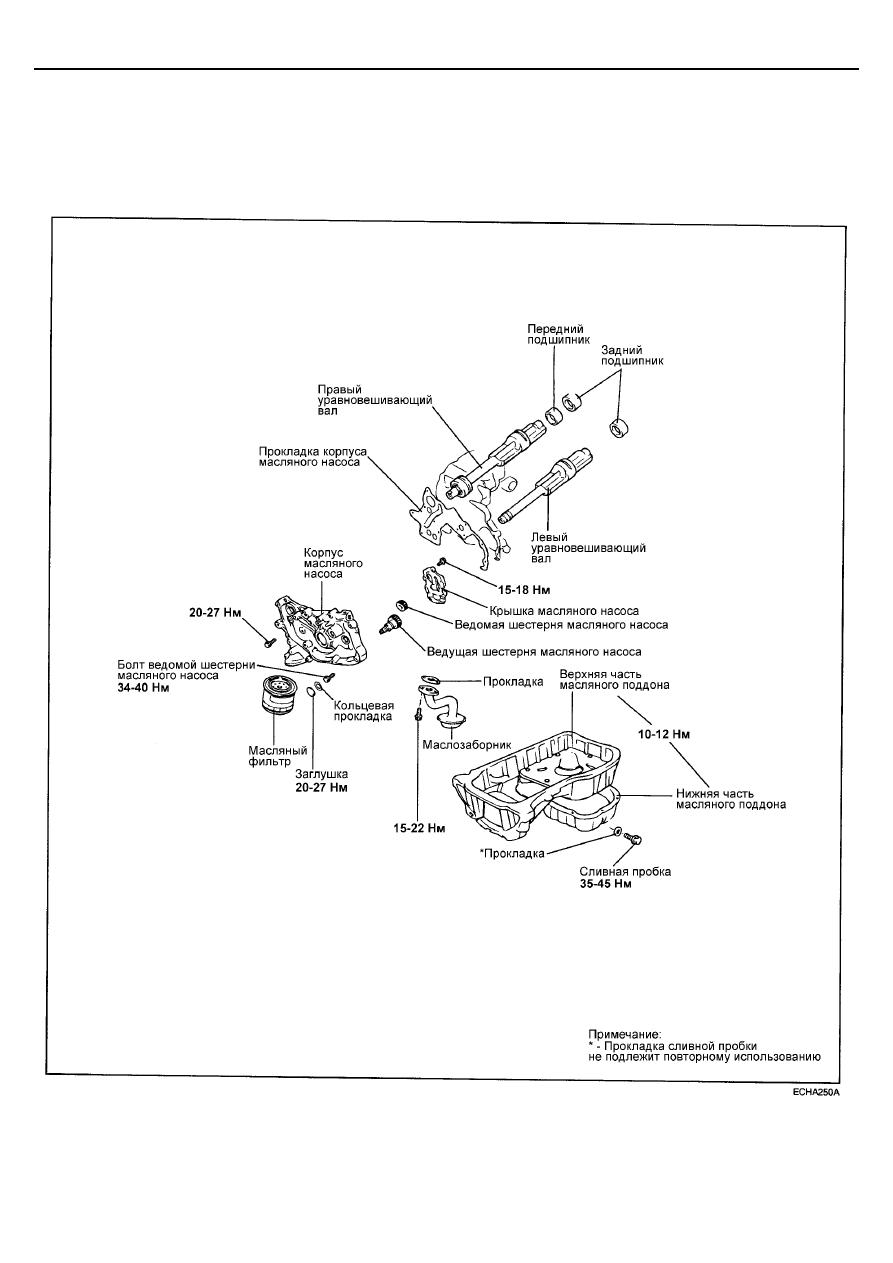

ПЕРЕДНЯЯ КРЫШКА

КОРПУС МАСЛЯНОГО НАСОСА,
МАСЛЯНЫЙ НАСОС И
УРАВНОВЕШИВАЮЩИЕ ВАЛЫ
