БЛОК ЦИЛИНДРОВ

EM-29







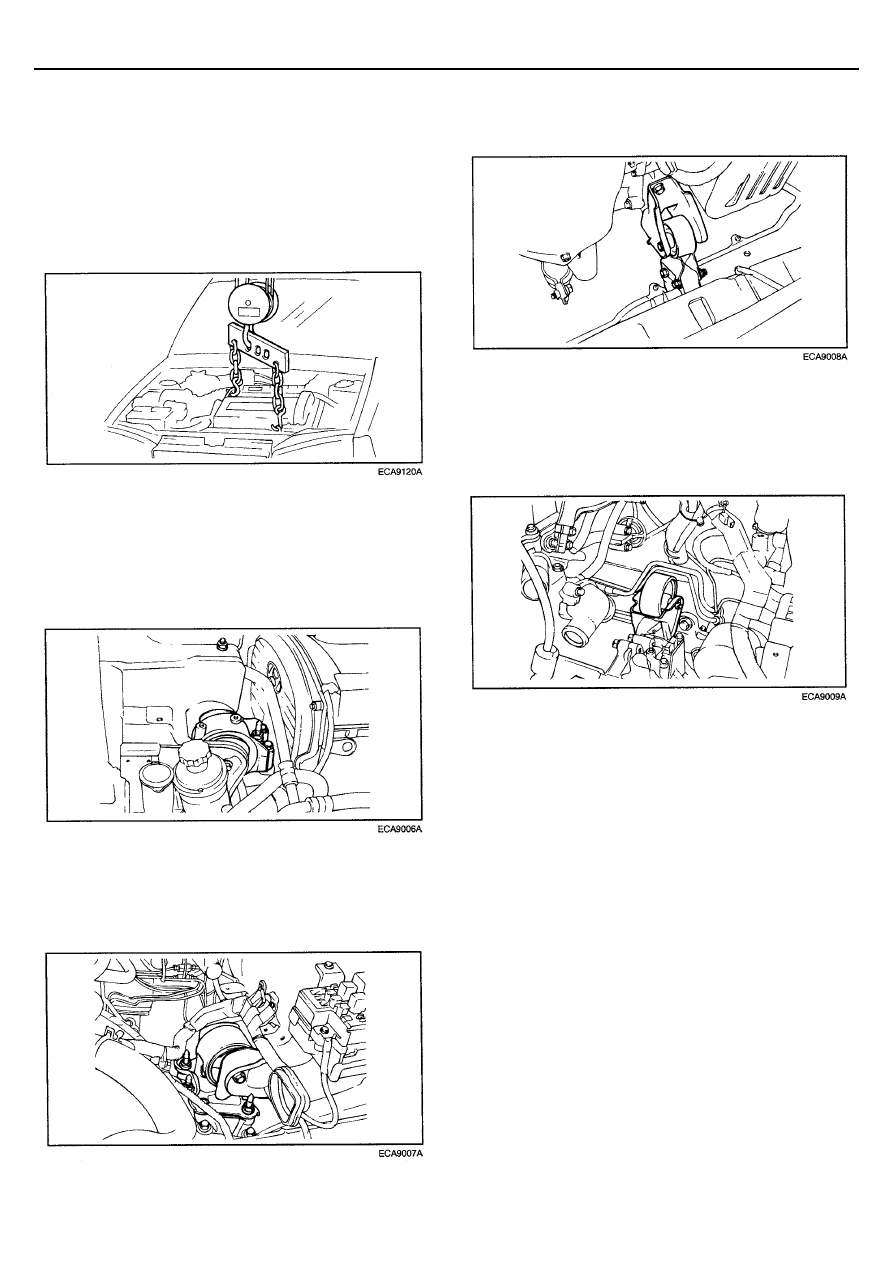

СНЯТИЕ


Закрепите двигатель на траверсе за кронштейны крепления
и повесьте ее на подъемнике, затем немного приподнимите
двигатель в сборе для разгрузки опор от веса силового
агрегата.

Что за бредятина?
Я такого не писал !










БОКОВАЯ ОПОРА ДВИГАТЕЛЯ


1.   Отверните болты крепления боковой опоры двигателя

(к двигателю и кузову).


2.   Снимите боковую опору двигателя (в сборе с

кронштейном) с двигателя.





ОПОРА КОРОБКИ ПЕРЕДАЧ


1.  Отверните болт крепления подушки опоры коробки

передач.


2.  Снимите кронштейн опоры








ПЕРЕДНЯЯ ОПОРА ДВИГАТЕЛЯ


Снимите сборе с подрамника переднюю опору двигателя.






ЗАДНЯЯ ОПОРА ДВИГАТЕЛЯ


1.  Отверните болт крепления подушки опоры

2.  Снимите с подрамника заднюю опору двигателя в

сборе










ЕM-30

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







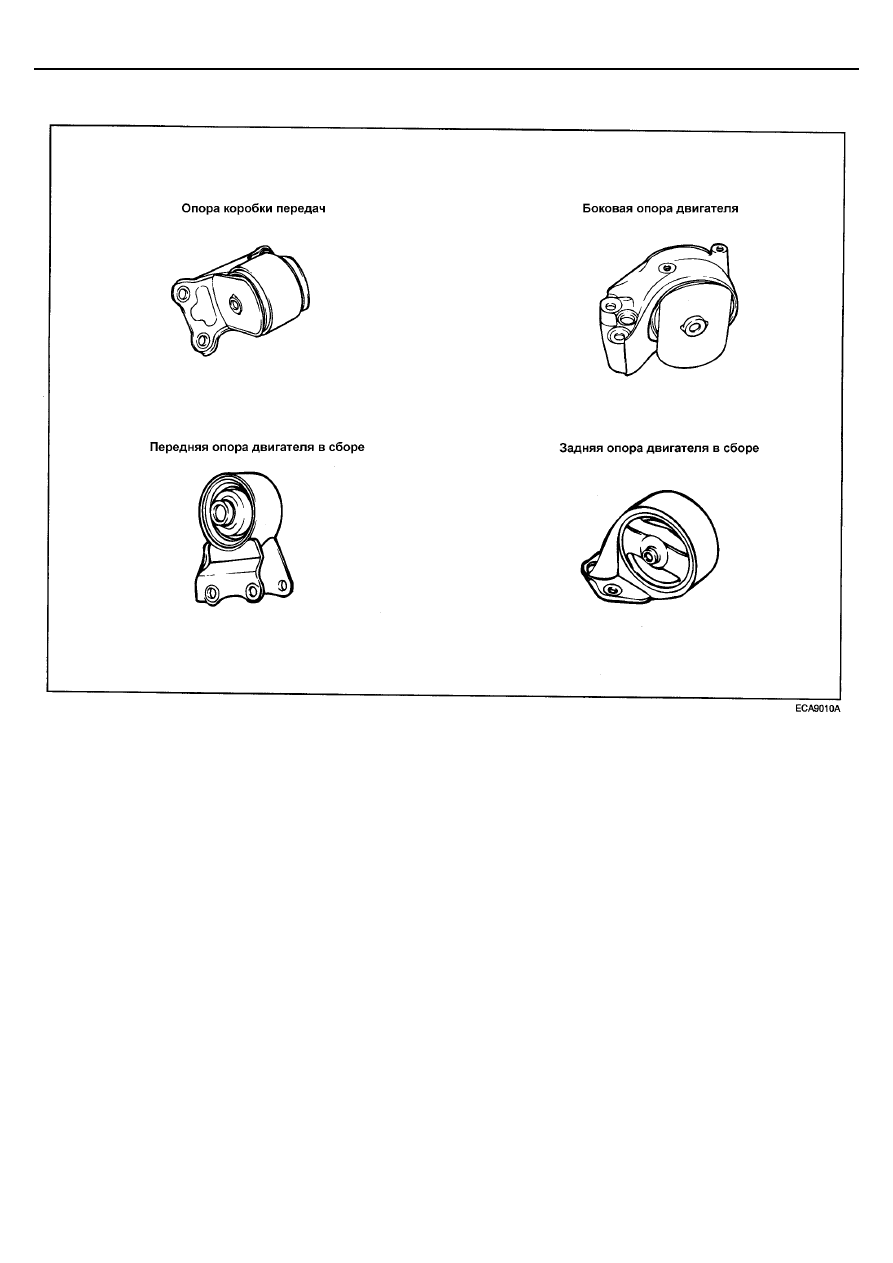

ПРОВЕРЯЕМЫЕ ДЕТАЛИ












БЛОК ЦИЛИНДРОВ

EM-31







ДВИГАТЕЛЬ И КОРОБКА
ПЕРЕДАЧ В СБОРЕ



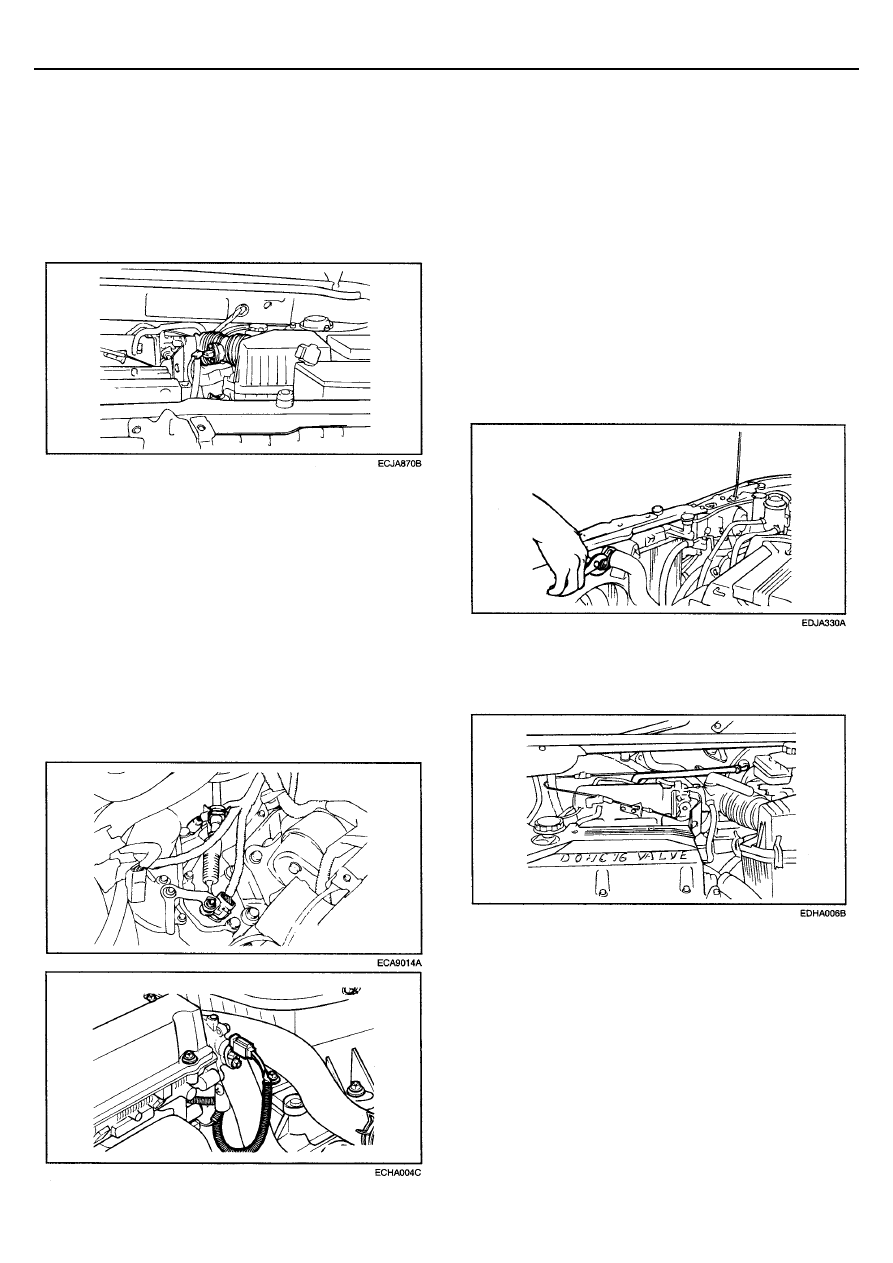

СНЯТИЕ


1.   Снимите аккумуляторную батарею.

2.   Отсоедините воздуховод воздушного фильтра.





3.  Отсоедините разъемы

1)  Пучка проводки двигателя (генератор, стартер и

т.д.)

2)  Датчика положения дроссельной заслонки.
3)  Выключателя по давлению усилителя рулевого

управления, датчика-выключателя давления масла

4)  Выключателя ламп заднего хода.
5)  Электромагнитного клапана АКПП, выключателя

запрещения запуска.

6)  Датчика температуры охлаждающей жидкости.
7)  Катушки зажигания и коммутатора (силового

транзистора).

8)  Клапана регулятора холостого хода
9)  Датчиков абсолютного давления и температуры

воздуха

10) Кислородного датчика







 4.

Слейте охлаждающую жидкость


5.  На моделях с АКПП отсоедините шланги системы

охлаждения рабочей жидкости.


ПРИМЕЧАНИЕ
При отсоединении шлангов всегда предварительно
наносите установочные метки, чтобы при
подсоединении шланги были установлены в исходное
положение.

ВНИМАНИЕ
Будьте осторожны при отсоединении шлангов, не
проливайте масло или другую жидкость.
Заглушите отсоединенные трубки или шланги, чтобы
предотвратить попадание посторонних частиц внутрь.

6.  Отсоедините верхний и нижний шланги радиатора со

стороны двигателя, затем снимите радиатор в сборе.






7.   Отсоедините провод "массы" двигателя.

8.   Отсоедините вакуумный шланг усилителя тормозов.





9.  Отсоедините оба шланга (подводящий и отводящий)

отопителя со стороны двигателя.








ЕM-32

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







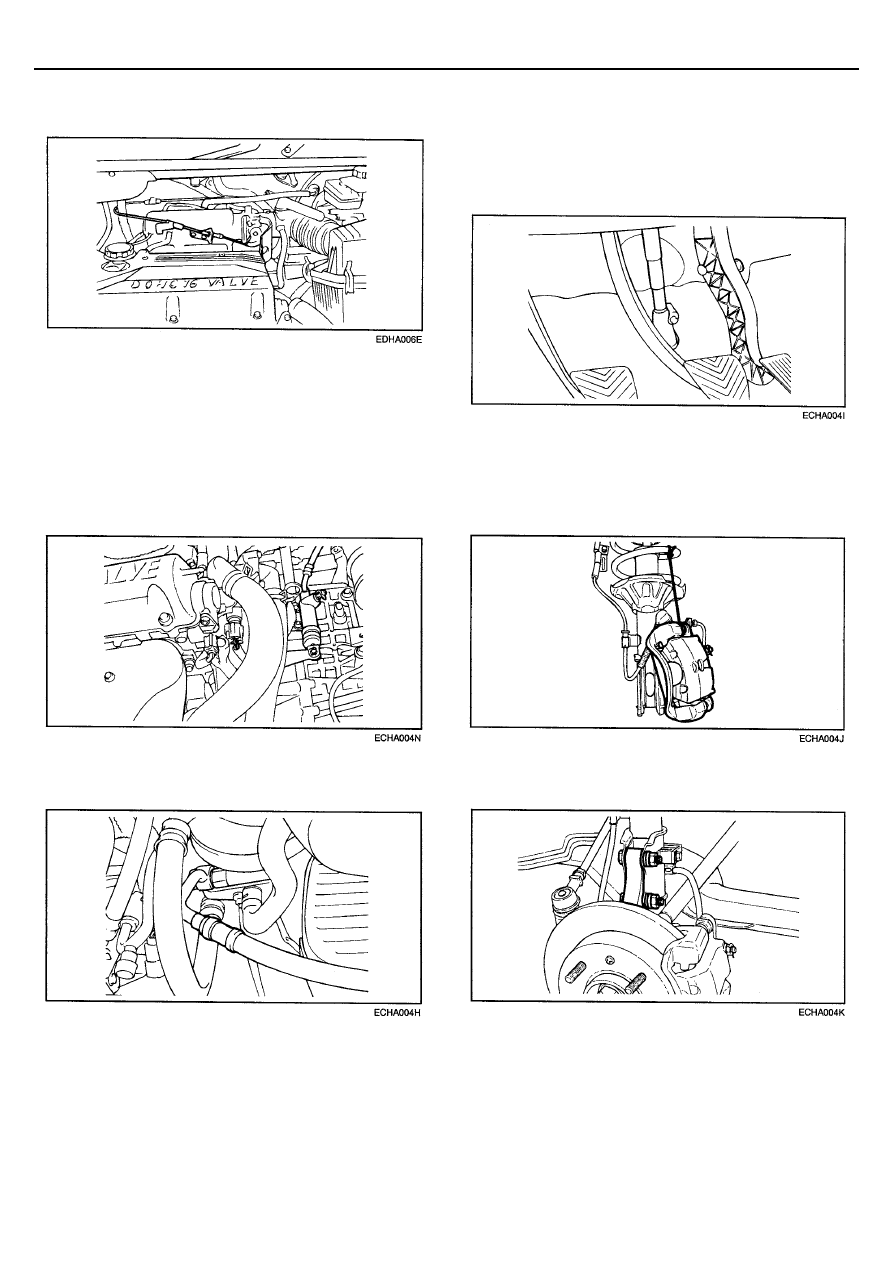

10.   Отсоедините трос педали акселератора со стороны

двигателя.






11.  Отсоедините основной топливопровод, шланг возврата

топлива и шланг системы улавливания паров топлива
со стороны двигателя


12.  Отсоедините от коробки передач трос привода

спидометра.


13.  На моделях с АКПП: отсоедините трос управления

АКПП. На моделях с МКПП отсоедините трос
выключения сцепления.






14.  Отсоедините оба шланга от насоса усилителя рулевого

управления








 15.

В моторном отсеке снимите грязевой щиток рулевого
механизма и отсоедините от механизма карданный
шарнир рулевого вала.


ПРИМЕЧАНИЕ
Пометьте относительное положение карданного
шарнира и вала рулевого механизма





16.  Поднимите автомобиль и снимите передние колеса.

17.  Снимите с поворотного кулака тормозной суппорт.

Подвесьте суппорт на стойке на проволоке (не за
тормозной шланг).






18.  Отверните нижний болт крепления стойки, снимите

болт.
