Hyundai Santa Fe (2006 year). Manual - part 758

RT -74

RESTRAINTS

2.

CHECK SHORT TO GROUND

1)

Measure resistance between the terminal 1 of BPT harness connector and chassis ground.

Specification (resistance) : infinite

BPT

SRSCM

LOCK

18(9)B

2

17(10)B

1

Ω

SCMRT6144D

2)

Is the measured resistance within specification?

YES

▶Check the BPT Module.

NO

▶ Repair or replace the wiring harness between the BPT and the SRSCM.

3.

CHECK THE BPT MODULE

1)

Replace the Belt Pretensioner (BPT) with a new one.
● Refer to "Belt Pretensioner (BPT)" section in this SERVICE MANUAL.

2)

Install the DAB module and connect the DAB connector.

3)

Connect the connectors of the PAB, SAB, CAB, BPT, FIS and SIS.

4)

Connect the SRSCM connector.

5)

Connect the battery negative cable to the battery.

6)

Connect a Hi-Scan(Pro) to the data link connector.

7)

Turn the ignition switch to ON and check the vehicle again.
Does Hi-Scan (Pro) indicate any DTC related to Belt Pretensioner (BPT)?

YES

▶Go to next step.

NO

▶Replace BPT module.

4.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -75

DTC B1364 SEAT BELT PRETENSIONER [FRONT-DRIVER]

CIRCUIT SHORT TO BATTERY

DTC B1370 SEAT BELT PRETENSIONER [FRONT-PASSENGER]

CIRCUIT SHORT TO BATTERY

DTC DESCRIPTION

E6196895

The Seat Belt Pretensioner consists of the SRSCM and two Seat Belt Pretensioners (BPT). The SRSCM sets above
DTC(s) if it detects short to battery line on the BPT circuit.

DTC DETECTING CONDITION

E31AE084

DTC

Condition

Probable cause

B1364
B1370

• Short to battery line between BPT and SRSCM
• Seat Belt Pretensioner (BPT) Malfunction
• SRSCM Malfunction

• Short to battery line circuit on

wiring harness

• Seat Belt Pretensioner (BPT) squib
• SRSCM

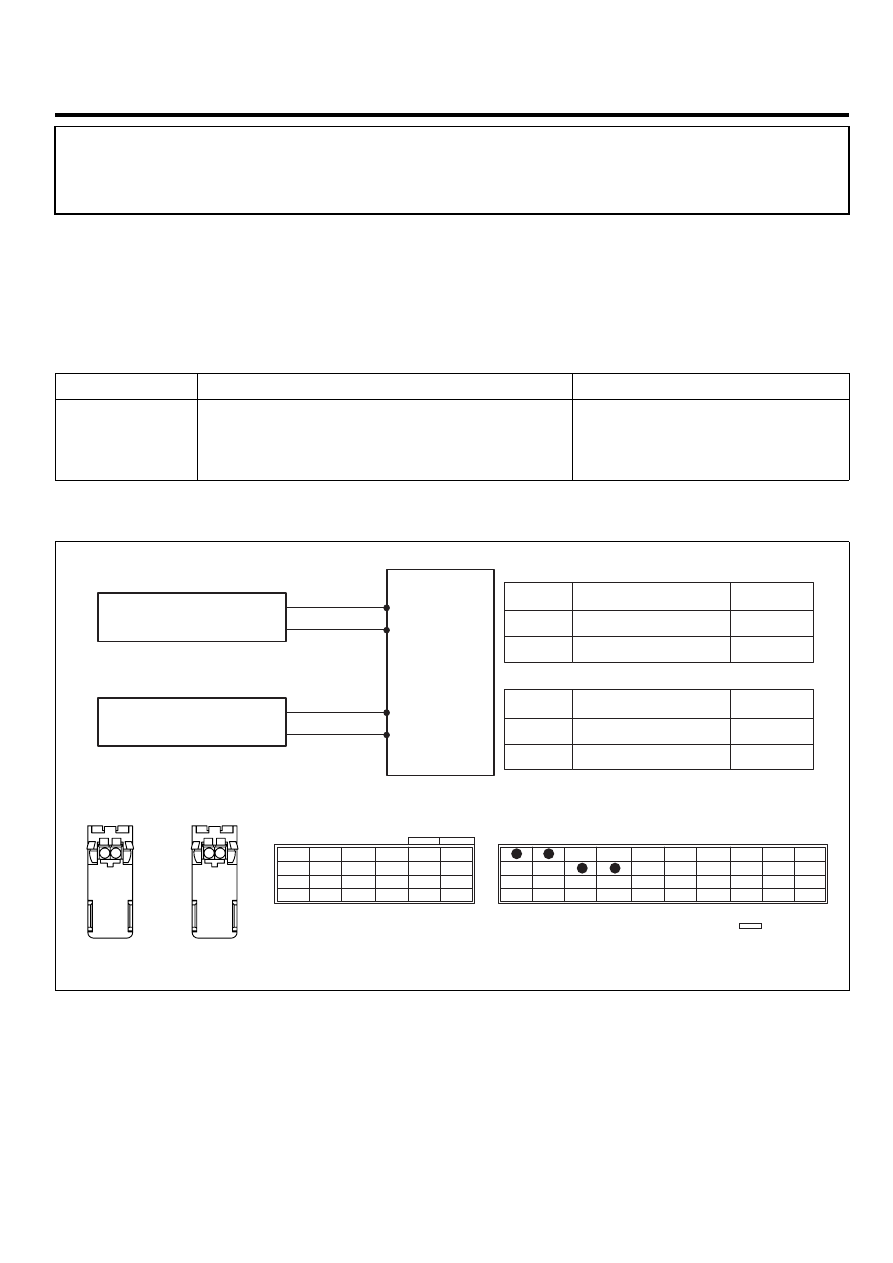

SCHEMATIC DIAGRAM

EA9BC3BC

[HARNESS CONNECTOR]

BPT[Driver]

BPT[Passenger]

SRSCM

18(B)

BPT [Driver]

High

17(B)

9(B)

BPT [Passenger]

10(B)

Low

High

Low

1

2

1

2

Terminal

Terminal

Connected to

Connected to

Function

Function

1

SRSCM Terminal 17(B)

BPT High

2

SRSCM Terminal 18(B)

BPT Low

BPT [Driver]

1

SRSCM Terminal 10(B)

BPT High

2

SRSCM Terminal 9(B)

BPT Low

BPT [Passenger]

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

1

2

1

2

SCMRT6140L

TERMINAL ＆ CONNECTOR INSPECTION

EBEEE926

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

RT -76

RESTRAINTS

INSPECTION PROCEDURE

E79D17F8

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK SHORT TO BATTERY LINE

1)

Connect the battery negative cable to the battery.

2)

Turn the ignition switch to ON.

3)

Measure voltage between the terminal 1 of BPT harness connector and chassis ground.

Specification (voltage) : Approximately 0 V

BPT

SRSCM

ON

17(10)B

2

18(9)B

1

V

SCMRT6145D

4)

Is the measured voltage within specification?

YES

▶Check the BPT Module.

NO

▶Repair the short to battery line circuit on wiring harness between the BPT and the SRSCM.

3.

CHECK THE BPT MODULE

1)

Replace the Belt Pretensioner (BPT) with a new one.
● Refer to "Belt Pretensioner (BPT)" section in this SERVICE MANUAL.

2)

Install the DAB module and connect the DAB connector.

3)

Connect the connectors of the PAB, SAB, CAB, BPT, FIS and SIS.

4)

Connect the SRSCM connector.

5)

Connect the battery negative cable to the battery.

6)

Connect a Hi-Scan(Pro) to the data link connector.

TROUBLESHOOTING

RT -77

7)

Turn the ignition switch to ON and check the vehicle again.
Does Hi-Scan (Pro) indicate any DTC related to Belt Pretensioner (BPT)?

YES

▶ Go to next step.

NO

▶Replace BPT module.

4.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)
