Hyundai Santa Fe (2006 year). Manual - part 757





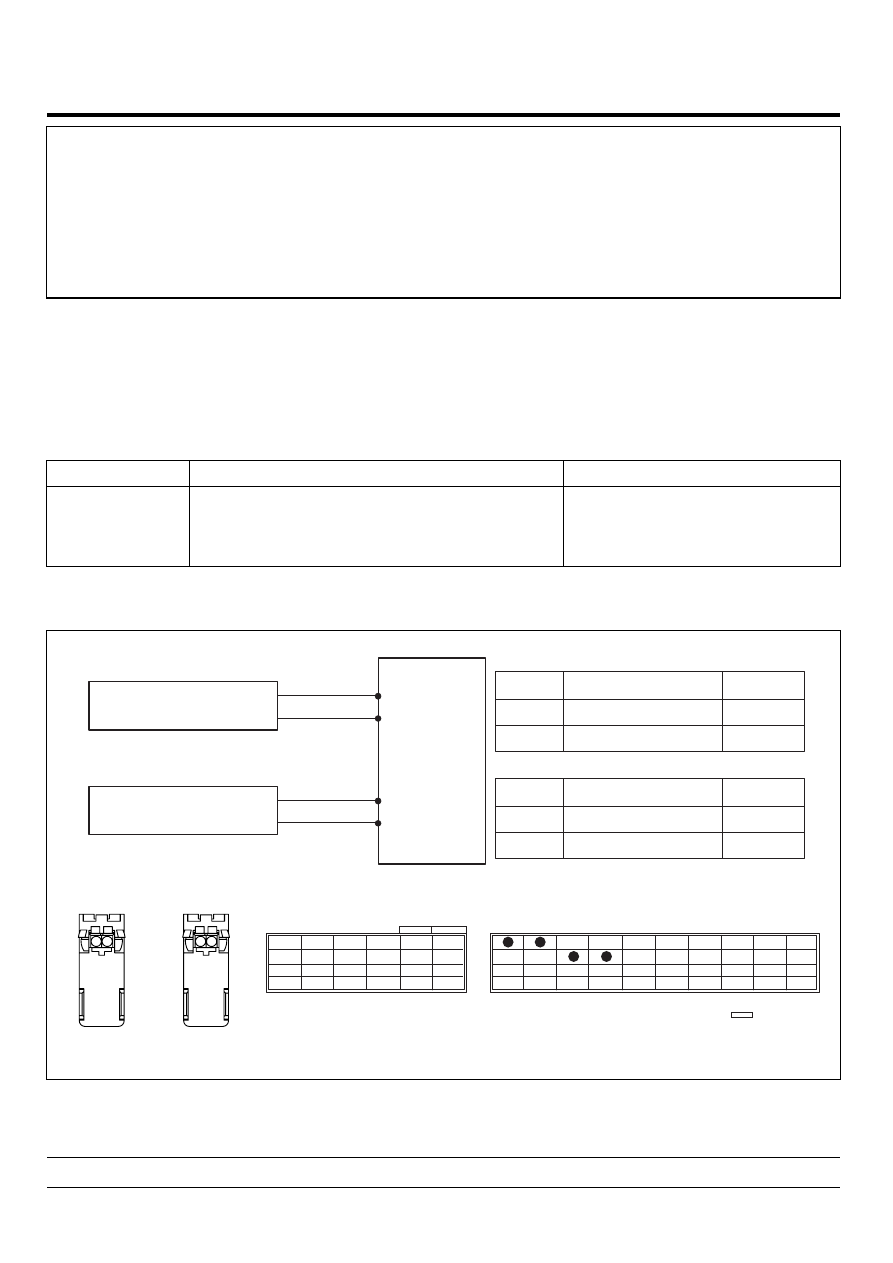

RT -70

RESTRAINTS

DTC B1361 SEAT BELT PRETENSIONER [FRONT-DRIVER]

RESISTANCE TOO HIGH

DTC B1362 SEAT BELT PRETENSIONER [FRONT-DRIVER]

RESISTANCE TOO LOW

DTC B1367 SEAT BELT PRETENSIONER [FRONT-PASSENGER]

RESISTANCE TOO HIGH

DTC B1368 SEAT BELT PRETENSIONER [FRONT-PASSENGER]

RESISTANCE TOO LOW

DTC DESCRIPTION

E5E4C460

The Seat Belt Pretensioner circuit consists of the SRSCM and two Seat Belt Pretensioners (BPT). The SRSCM sets above
DTC(s) if it detects that the resistance of BPT squib is too high or low.

DTC DETECTING CONDITION

EB0714DE

DTC

Condition

Probable cause

B1361
B1362
B1367
B1368

• Too high or low resistance between BPT

high(+) and BPT low (-)

• Seat Belt Pretensioner (BPT) Malfunction
• SRSCM Malfunction

• Open or short circuit on

wiring harness

• Seat Belt Pretensioner (BPT) squib
• SRSCM

SCHEMATIC DIAGRAM

ED9CDDE7

[HARNESS CONNECTOR]

BPT[Driver]

BPT[Passenger]

SRSCM

18(B)

BPT [Driver]

High

17(B)

9(B)

BPT [Passenger]

10(B)

Low

High

Low

1

2

1

2

Terminal

Terminal

Connected to

Connected to

Function

Function

1

SRSCM Terminal 17(B)

BPT High

2

SRSCM Terminal 18(B)

BPT Low

BPT [Driver]

1

SRSCM Terminal 10(B)

BPT High

2

SRSCM Terminal 9(B)

BPT Low

BPT [Passenger]

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

1

2

1

2

SCMRT6140L

SPECIFICATION

E609C78B

BPT resistance : 1.4 ~ 6.2 Ω

TROUBLESHOOTING

RT -71

TERMINAL ＆ CONNECTOR INSPECTION

E26841C2

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

E0EB316D

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK BPT RESISTANCE

CAUTION

Never attempt to measure the circuit resistance of the airbag module(squib) even if you are using the speci-
fied tester.

1)

Connect the Dummy and the Dummy Adapter on BPT harness connector.
● Refer to "SPECIAL SERVICE TOOL" section in this SERVICE MANUAL for the SST No. of Dummy and
Dummy Adapter.

2)

Measure resistance between the terminal 17(10) and 18(9) of SRSCM harness connector(B).

Specification (resistance) : 1.4 ~ 6.2 Ω

Dummy
Adapter

SRSCM

LOCK

17(10)B

2

18(9)B

1

Dummy

Ω

SCMRT6141L

3)

Is the measured resistance within specification?

YES

▶ Replace the Seat Belt Pretensioner(BPT) module.

NO

▶Check open circuit.

3.

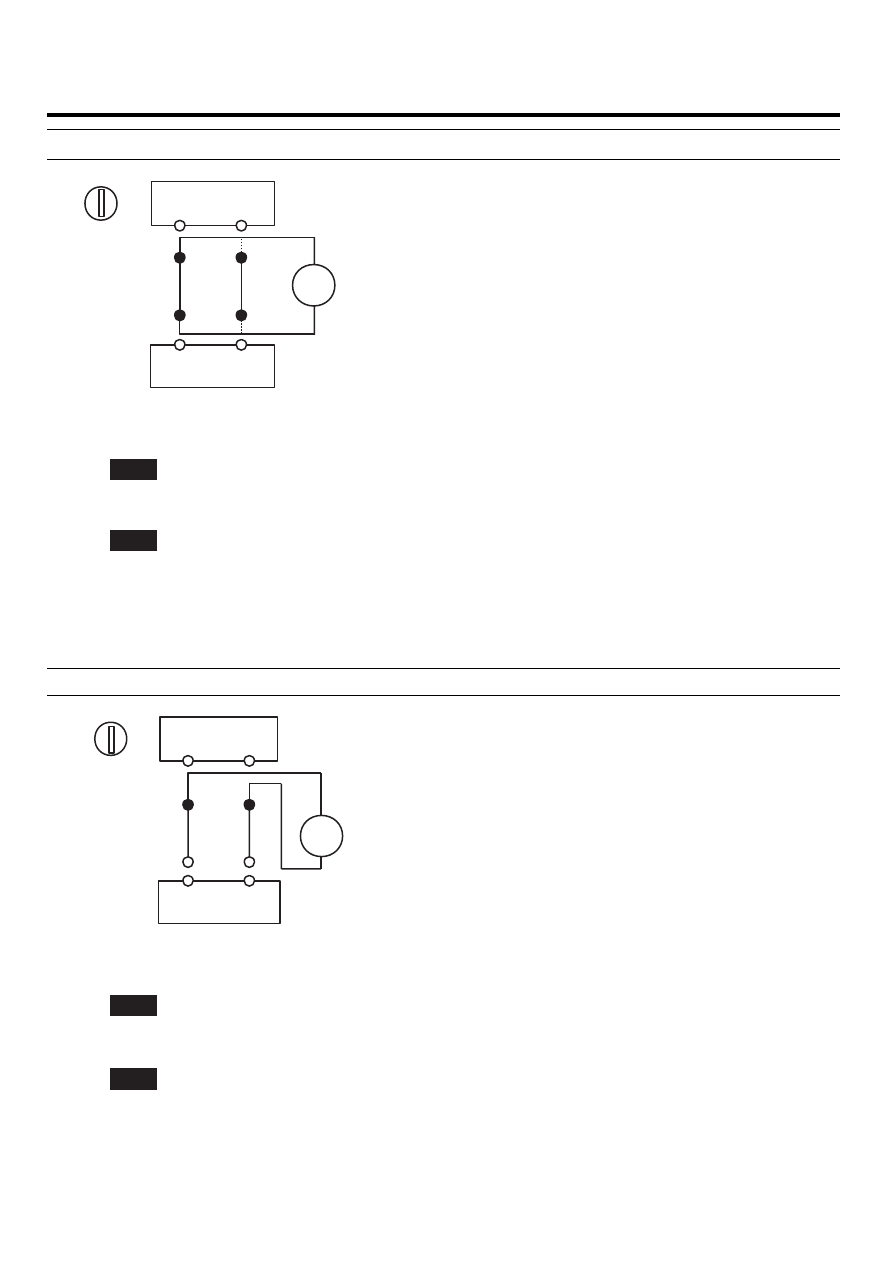

CHECK OPEN CIRCUIT

1)

Measure resistance between the terminal 1 of BPT harness connector and the terminal 17(10) of SRSCM har-
ness connector(B).

2)

Measure resistance between the terminal 2 of BPT harness connector and the terminal 18(9) of SRSCM harness
connector(B).

RT -72

RESTRAINTS

Specification (resistance) : below 1 Ω

BPT

LOCK

18(9)B

2

17(10)B

1

SRSCM

Ω

SCMRT6142D

3)

Is the measured resistance within specification?

YES

▶ Check short circuit.

NO

▶ Repair or replace the wiring harness between the BPT and the SRSCM.

4.

CHECK SHORT CIRCUIT

1)

Measure resistance between the terminal 1 and 2 of BPT harness connector.

Specification (resistance) : infinite

BPT

SRSCM

LOCK

18(9)B

2

17(10)B

1

Ω

SCMRT6143D

2)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶ Repair or replace the wiring harness between the BPT and the SRSCM.

5.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -73

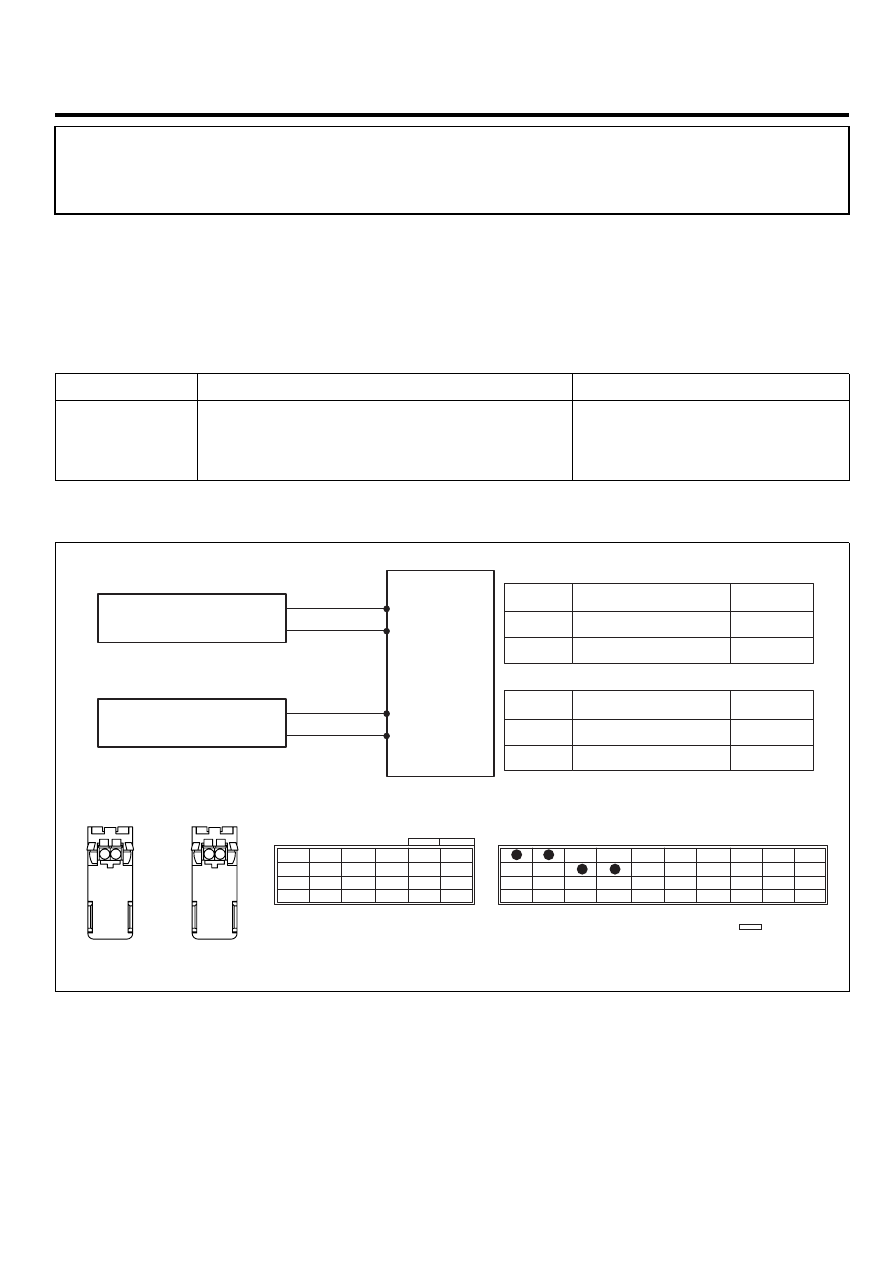

DTC B1363 SEAT BELT PRETENSIONER [FRONT-DRIVER]

CIRCUIT SHORT TO GROUND

DTC B1369 SEAT BELT PRETENSIONER [FRONT-PASSENGER]

CIRCUIT SHORT TO GROUND

DTC DESCRIPTION

E424B2CF

The Seat Belt Pretensioner consists of the SRSCM and two Seat Belt Pretensioners (BPT). The SRSCM sets above
DTC(s) if it detects short to ground on the BPT circuit.

DTC DETECTING CONDITION

E7DB074E

DTC

Condition

Probable cause

B1363
B1369

• Short to ground between BPT and SRSCM
• Seat Belt Pretensioner (BPT) Malfunction
• SRSCM Malfunction

• Short to ground circuit on

wiring harness

• Seat Belt Pretensioner (BPT) squib
• SRSCM

SCHEMATIC DIAGRAM

E0B0CB0A

[HARNESS CONNECTOR]

BPT[Driver]

BPT[Passenger]

SRSCM

18(B)

BPT [Driver]

High

17(B)

9(B)

BPT [Passenger]

10(B)

Low

High

Low

1

2

1

2

Terminal

Terminal

Connected to

Connected to

Function

Function

1

SRSCM Terminal 17(B)

BPT High

2

SRSCM Terminal 18(B)

BPT Low

BPT [Driver]

1

SRSCM Terminal 10(B)

BPT High

2

SRSCM Terminal 9(B)

BPT Low

BPT [Passenger]

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

1

2

1

2

SCMRT6140L

TERMINAL ＆ CONNECTOR INSPECTION

E61C7A42

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

ED1E80E8

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)
