Hyundai Santa Fe (2006 year). Manual - part 755

RT -62

RESTRAINTS

4.

CHECK THE CLOCKSPRING

1)

Check the clockspring.
Is the clockspring normal?

YES

▶ Go to next step.

NO

▶ Replace the clockspring.

5.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -63

DTC B1352 PASSENGER AIRBAG RESISTANCE TOO HIGH
DTC B1353 PASSENGER AIRBAG RESISTANCE TOO LOW

DTC DESCRIPTION

EFA671A4

The Passenger Airbag circuit consists of the SRSCM and the Passenger Airbag (PAB). The SRSCM sets above DTC(s)
if it detects that the resistance of PAB squib is too high or low.

DTC DETECTING CONDITION

E71070B2

DTC

Condition

Probable cause

B1352
B1353

• Too high or low resistance between PAB

high(+) and PAB low (-)

• Passenger Airbag (PAB) Malfunction
• SRSCM Malfunction

• Open or short circuit on

wiring harness

• Passenger Airbag (PAB) squib
• SRSCM

SCHEMATIC DIAGRAM

E00881BB

[HARNESS CONNECTOR]

PAB

Terminal

1

2

Connected to

Function

SRSCM Terminal 11(A)

PAB High

SRSCM Terminal 12(A)

PAB Low

1

2

SRSCM

11(A)

Low

12(A)

High

PAB

1

2

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

ERBF200C

SPECIFICATION

E69C3EA8

PAB resistance : 1.4 ~ 6.2 Ω

TERMINAL ＆ CONNECTOR INSPECTION

E1DCF032

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

RT -64

RESTRAINTS

INSPECTION PROCEDURE

E8418581

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK PAB RESISTANCE

CAUTION

Never attempt to measure the circuit resistance of the airbag module(squib) even if you are using the speci-
fied tester.

1)

Connect the Dummy and the Dummy Adapter on PAB harness connector.
● Refer to "SPECIAL SERVICE TOOL" section in this SERVICE MANUAL for the SST No. of Dummy and
Dummy Adapter.

2)

Measure resistance between the terminal 11 and 12 of SRSCM harness connector(A).

Specification (resistance) : 1.4 ~ 6.2 Ω

Dummy
Adapter

SRSCM

LOCK

12(A)

11(A)

Dummy

2

1

Ω

ERBF200D

3)

Is the measured resistance within specification?

YES

▶ Replace the Passenger Airbag(PAB) module.

NO

▶ Check open circuit.

3.

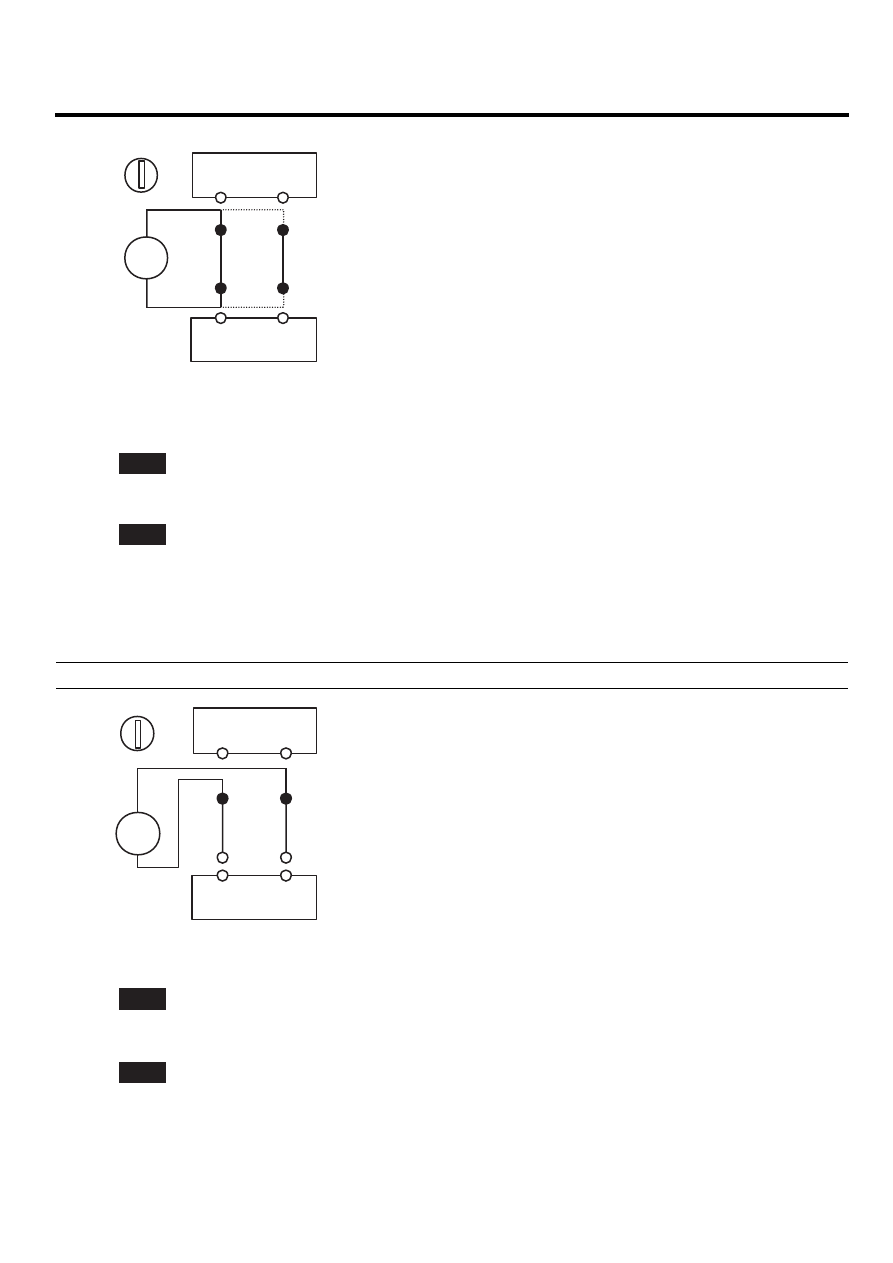

CHECK OPEN CIRCUIT

1)

Measure resistance between the terminal 1 of PAB harness connector and the terminal 11 of SRSCM harness
connector(A).

2)

Measure resistance between the terminal 2 of PAB harness connector and the terminal 12 of SRSCM harness
connector(A).

Specification (resistance) : below 1 Ω

TROUBLESHOOTING

RT -65

PAB

LOCK

12(A)

2

11(A)

1

SRSCM

Ω

ERBF200E

3)

Is the measured resistance within specification?

YES

▶Check short circuit.

NO

▶Repair or replace the wiring harness between the PAB and the SRSCM.

4.

CHECK SHORT CIRCUIT

1)

Measure resistance between the terminal 1 and 2 of PAB harness connector.

Specification (resistance) : infinite

LOCK

PAB

12(A)

2

11(A)

1

SRSCM

Ω

ERBF200F

2)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶ Repair or replace the wiring harness between the PAB and the SRSCM.

5.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)
