RT -54

RESTRAINTS

DTC B1346 DRIVER AIRBAG RESISTANCE TOO HIGH
DTC B1347 DRIVER AIRBAG RESISTANCE TOO LOW

DTC DESCRIPTION

EFB92994

The Driver Airbag circuit consists of the SRSCM, Clockspring and the Driver Airbag (DAB). The SRSCM sets above
DTC(s) if it detects that the resistance of DAB squib is too high or low.

DTC DETECTING CONDITION

E7B42F6E

DTC

Condition

Probable cause

B1346
B1347

• Too high or low resistance between DAB

high(+) and DAB low (-)

• Driver Airbag (DAB) Malfunction
• Clockspring Malfunction
• SRSCM Malfunction

• Open or short circuit on

wiring harness

• Driver Airbag (DAB) squib
• Clockspring
• SRSCM

SCHEMATIC DIAGRAM

E43B7579

[HARNESS CONNECTOR]

Terminal

1

2

Connected to

Function

SRSCM Terminal 6(A)

DAB Low

SRSCM

5(A)

High

6(A)

Low

DAB

1

2

Clockspring

DAB

SRSCM Terminal 5(A)

DAB High

CONNECTOR A

CONNECTOR B

Shorting Bar

2

1

SRSCM

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

SCMRT6120L

SPECIFICATION

E28BE0B8

DAB resistance : 1.4 ~ 6.2 Ω

TERMINAL ＆ CONNECTOR INSPECTION

E66FD84C

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -55

INSPECTION PROCEDURE

EBC88CD3

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK DAB RESISTANCE

CAUTION

Never attempt to measure the circuit resistance of the airbag module(squib) even if you are using the speci-
fied tester.

1)

Connect the Dummy and the Dummy Adapter on DAB harness connector.
●Refer to "SPECIAL SERVICE TOOL" section in this SERVICE MANUAL for the SST No. of Dummy and
Dummy Adapter.

2)

Measure resistance between the terminal 5 and 6 of SRSCM harness connector(A).

Specification (resistance) : 1.4 ~ 6.2 Ω

Dummy
Adapter

SRSCM

LOCK

5(A)

6(A)

Dummy

2

1

Ω

SCMRT6121L

3)

Is the measured resistance within specification?

NO

▶ Check open circuit.

YES

▶ Replace the Driver Airbag(DAB) module.

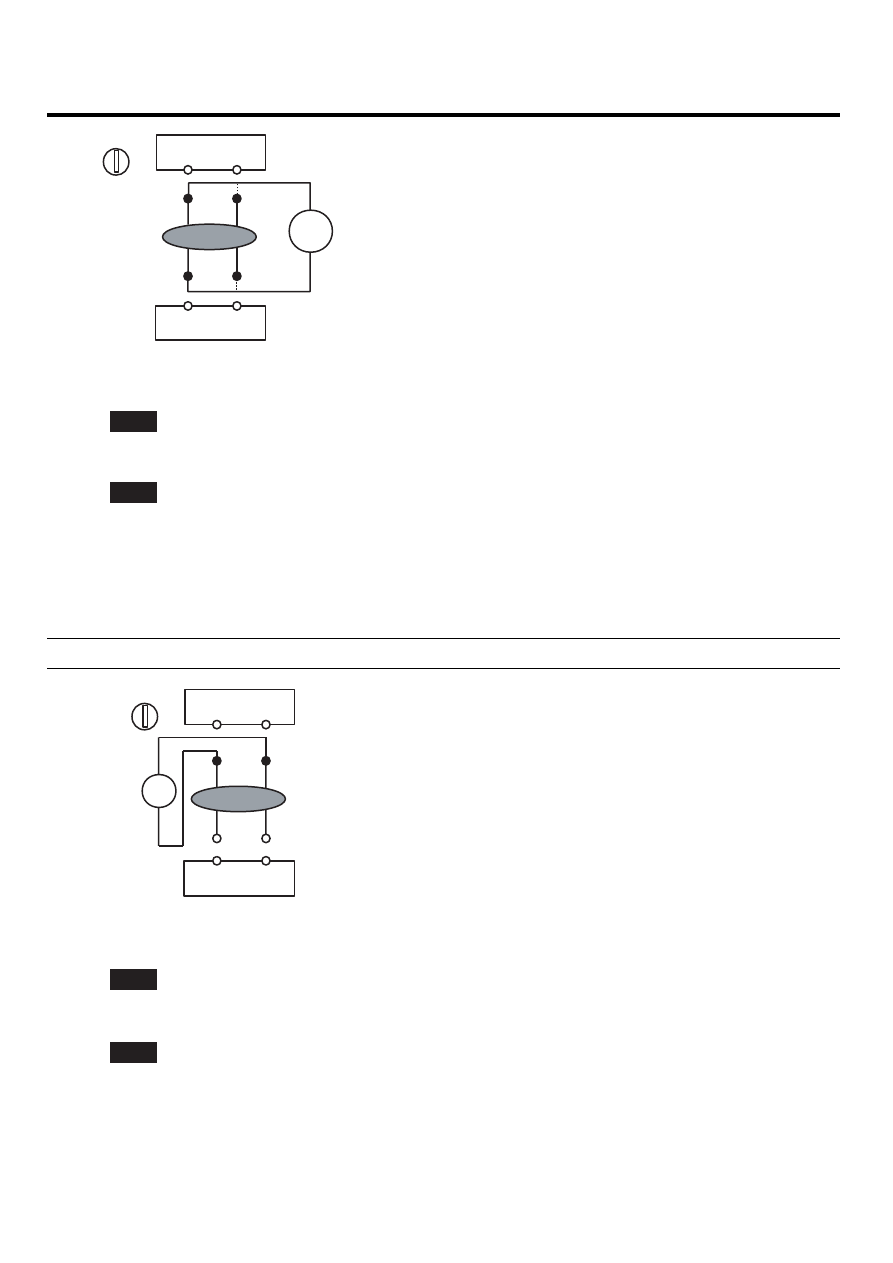

3.

CHECK OPEN CIRCUIT

1)

Measure resistance between the terminal 1 of DAB harness connector and the terminal 5 of SRSCM harness
connector(A).

2)

Measure resistance between the terminal 2 of DAB harness connector and the terminal 6 of SRSCM harness
connector(A).

Specification (resistance) : below 1 Ω

RT -56

RESTRAINTS

DAB

LOCK

SRSCM

5(A)

2

6(A)

1

Ω

SCMRT6122L

3)

Is the measured resistance within specification?

YES

▶ Check short circuit.

NO

▶ Repair or replace the wiring harness between the DAB and the clockspring or between the clockspring and
the SRSCM.

4.

CHECK SHORT CIRCUIT

1)

Measure resistance between the terminal 1 and 2 of DAB harness connector.

Specification (resistance) : ∞ Ω

DAB

LOCK

SRSCM

5(A)

2

6(A)

1

Ω

SCMRT6123L

2)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶ Repair or replace the wiring harness between the DAB and the clockspring or between the clockspring and
the SRSCM.

5.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -57

DTC B1348 DRIVER AIRBAG RESISTANCE CIRCUIT SHORT TO GROUND

DTC DESCRIPTION

E8857516

The Driver Airbag circuit consists of the SRSCM, Clockspring and the Driver Airbag (DAB). The SRSCM sets above
DTC(s) if it detects short to ground on the DAB circuit.

DTC DETECTING CONDITION

EDEAA31B

DTC

Condition

Probable cause

B1348

• Short to ground between DAB and clockspring
• Short to ground between clockspring and SRSCM
• Driver Airbag (DAB) Malfunction
• Clockspring Malfunction
• SRSCM Malfunction

• Short to ground circuit on

wiring harness

• Driver Airbag (DAB) squib
• Clockspring
• SRSCM

SCHEMATIC DIAGRAM

E7452174

[HARNESS CONNECTOR]

Terminal

1

2

Connected to

Function

SRSCM Terminal 6(A)

DAB Low

SRSCM

5(A)

High

6(A)

Low

DAB

1

2

Clockspring

DAB

SRSCM Terminal 5(A)

DAB High

CONNECTOR A

CONNECTOR B

Shorting Bar

2

1

SRSCM

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

SCMRT6120L

TERMINAL ＆ CONNECTOR INSPECTION

EF24FC93

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)
