RT -46

RESTRAINTS

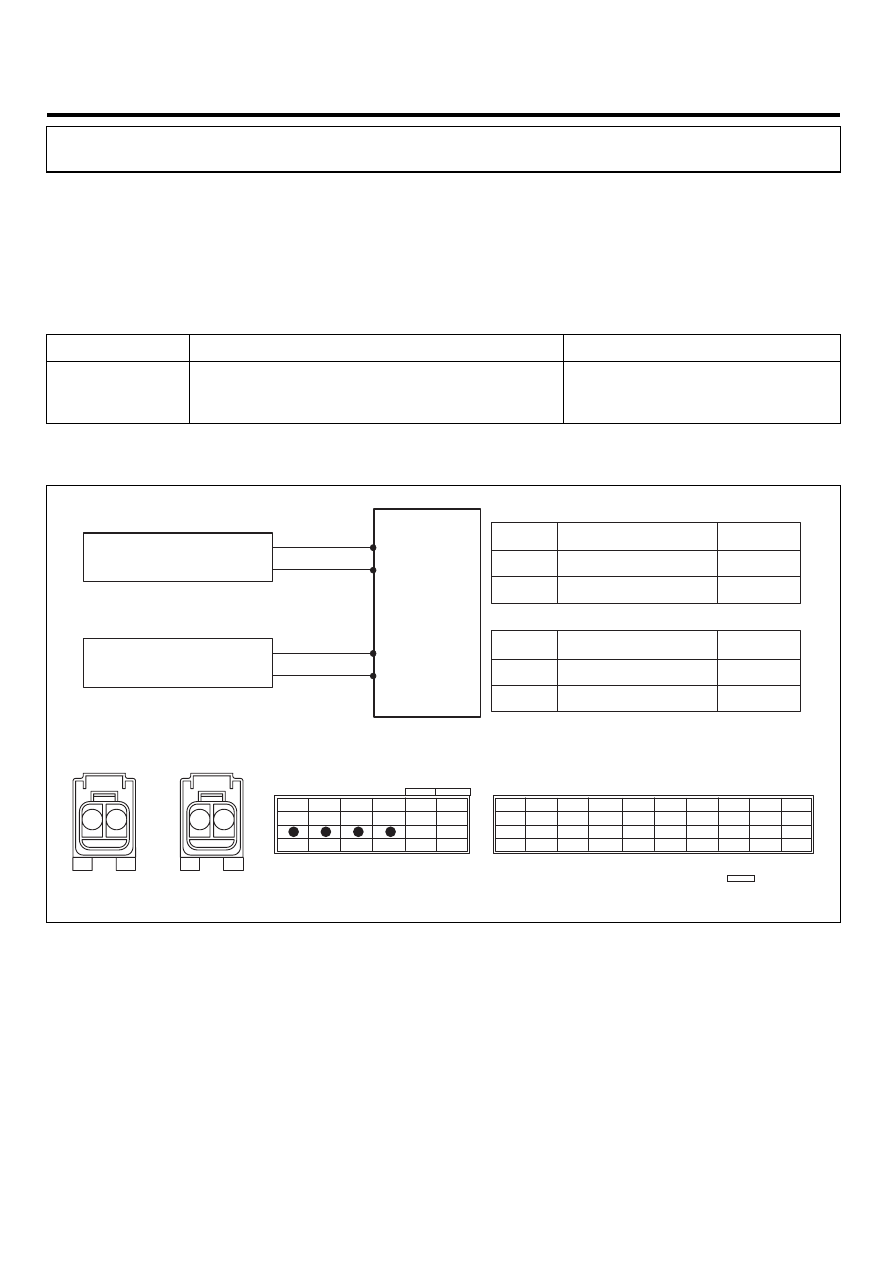

DTC B1326 FRONT IMPACT SENSOR [DRIVER] SHORT TO GROUND
DTC B1331 FRONT IMPACT SENSOR [PASSENGER] SHORT TO GROUND

DTC DESCRIPTION

E5EE0DD3

The detecting system for front crash consists of the SRSCM and two Front Impact Sensors (FIS). The SRSCM sets above
DTC(s) if it detects short to ground on the FIS circuit.

DTC DETECTING CONDITION

ED0DA1A6

DTC

Condition

Probable cause

B1326
B1331

• Short to ground between FIS and SRSCM
• Front Impact Sensor(FIS) Malfunction
• SRSCM Malfunction

• Short to ground on Wiring Harness
• Front Impact Sensor(FIS)
• SRSCM

SCHEMATIC DIAGRAM

EE068E9D

SRSCM

16(A)

FIS [Driver]

High

15(A)

17(A)

FIS [Passenger]

High

18(A)

Low

Low

1

2

1

2

Terminal

Connected to

Terminal

Connected to

Function

Function

1

SRSCM Terminal 16(A)

FIS High

2

SRSCM Terminal 15(A)

FIS Low

FIS [Driver]

1

SRSCM Terminal 17(A)

FIS High

2

SRSCM Terminal 18(A)

FIS Low

FIS [Passenger]

[HARNESS CONNECTOR]

1

2

1

2

FIS[

Driver

]

FIS[

Passenger

]

SRSCM

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

CONNECTOR A

CONNECTOR B

Shorting bar

SCMRT6110L

TERMINAL ＆ CONNECTOR INSPECTION

EB9AB00B

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

EBA9DD37

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -47

2.

CHECK FIS CIRCUIT

1)

Measure resistance between the terminal 1 of FIS harness connector and chassis ground.

specification(resistance) : ∞ Ω

FIS

SRSCM

LOCK

15(18)A

2

16(17)A

1

Ω

LOCK

ERBF500R

2)

Is the measured resistance within specification?

YES

▶Check Front Impact Sensor.

NO

▶ Repair or replace the wiring harness between the FIS and the SRSCM.

3.

CHECK FRONT IMPACT SENSOR

1)

Replace the front impact sensor(FIS) with a new one.
● Refer to "Front Impact Sensor(FIS)" section in this SERVICE MANUAL.

2)

Install the DAB module and connect the DAB connector.

3)

Connect the connectors of the PAB, SAB, CAB, BPT, FIS and SIS.

4)

Connect the SRSCM connector.

5)

Connect the battery negative cable to the battery.

6)

Connect a Hi-Scan(Pro) to the data link connector.

7)

Turn the ignition switch to ON and check the vehicle again.
Does Hi-Scan (Pro) indicate any DTC related to FIS?

YES

▶ Go to next step.

NO

▶ Replace the Front Impact Sensor(FIS).

4.

CLEAR THE DTC AND CHECK THE DTC AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

RT -48

RESTRAINTS

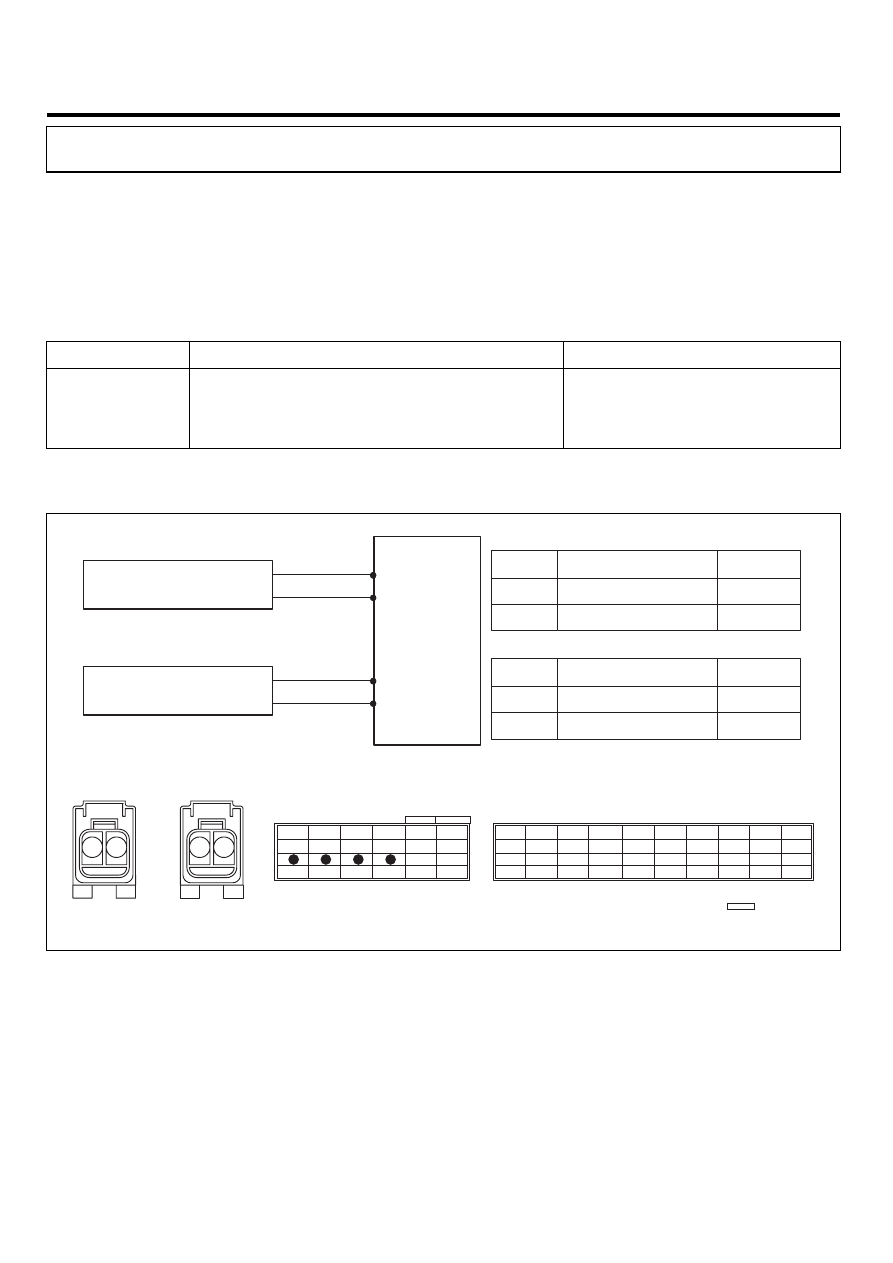

DTC B1327 FRONT IMPACT SENSOR [DRIVER] SHORT TO BATTERY
DTC B1332 FRONT IMPACT SENSOR [PASSENGER] SHORT TO BATTERY

DTC DESCRIPTION

ECF62D8B

The detecting system for front crash consists of the SRSCM and two Front Impact Sensors (FIS). The SRSCM sets above
DTC(s) if it detects short to battery on the FIS circuit.

DTC DETECTING CONDITION

EBBDEFA3

DTC

Condition

Probable cause

B1327
B1332

• Short to battery line between FIS and SRSCM
• Front Impact Sensor(FIS) Malfunction
• SRSCM Malfunction

• Short to battery line on Wiring

Harness

• Front Impact Sensor(FIS)
• SRSCM

SCHEMATIC DIAGRAM

EC734759

SRSCM

16(A)

FIS [Driver]

High

15(A)

17(A)

FIS [Passenger]

High

18(A)

Low

Low

1

2

1

2

Terminal

Connected to

Terminal

Connected to

Function

Function

1

SRSCM Terminal 16(A)

FIS High

2

SRSCM Terminal 15(A)

FIS Low

FIS [Driver]

1

SRSCM Terminal 17(A)

FIS High

2

SRSCM Terminal 18(A)

FIS Low

FIS [Passenger]

[HARNESS CONNECTOR]

1

2

1

2

FIS[

Driver

]

FIS[

Passenger

]

SRSCM

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

CONNECTOR A

CONNECTOR B

Shorting bar

SCMRT6110L

TERMINAL ＆ CONNECTOR INSPECTION

E283653D

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

E29FB001

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK FIS CIRCUIT

TROUBLESHOOTING

RT -49

1)

Connect the battery negative cable to the battery.

2)

Turn the ignition switch to ON.

3)

Measure voltage between the terminal 1 of FIS harness connector and chassis ground.

specification(voltage) : Approximately 0 V

FIS

SRSCM

LOCK

15(18)A

2

16(17)A

1

V

ON

ERBF500S

4)

Is the measured voltage within specification?

YES

▶ Check Front Impact Sensor.

NO

▶ Repair the short to battery line circuit on wiring harness between the FIS and the SRSCM.

3.

CHECK FRONT IMPACT SENSOR

1)

Replace the front impact sensor(FIS) with a new one.
● Refer to "Front Impact Sensor(FIS)" section in this SERVICE MANUAL.

2)

Install the DAB module and connect the DAB connector.

3)

Connect the connectors of the PAB, SAB, CAB, BPT, FIS and SIS.

4)

Connect the SRSCM connector.

5)

Connect the battery negative cable to the battery.

6)

Connect a Hi-Scan(Pro) to the data link connector.

7)

Turn the ignition switch to ON and check the vehicle again.
Does Hi-Scan (Pro) indicate any DTC related to FIS?

YES

▶ Go to next step.

NO

▶ Replace the Front Impact Sensor(FIS).

4.

CLEAR THE DTC AND CHECK THE DTC AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)
