Hyundai Santa Fe (2006 year). Manual - part 749

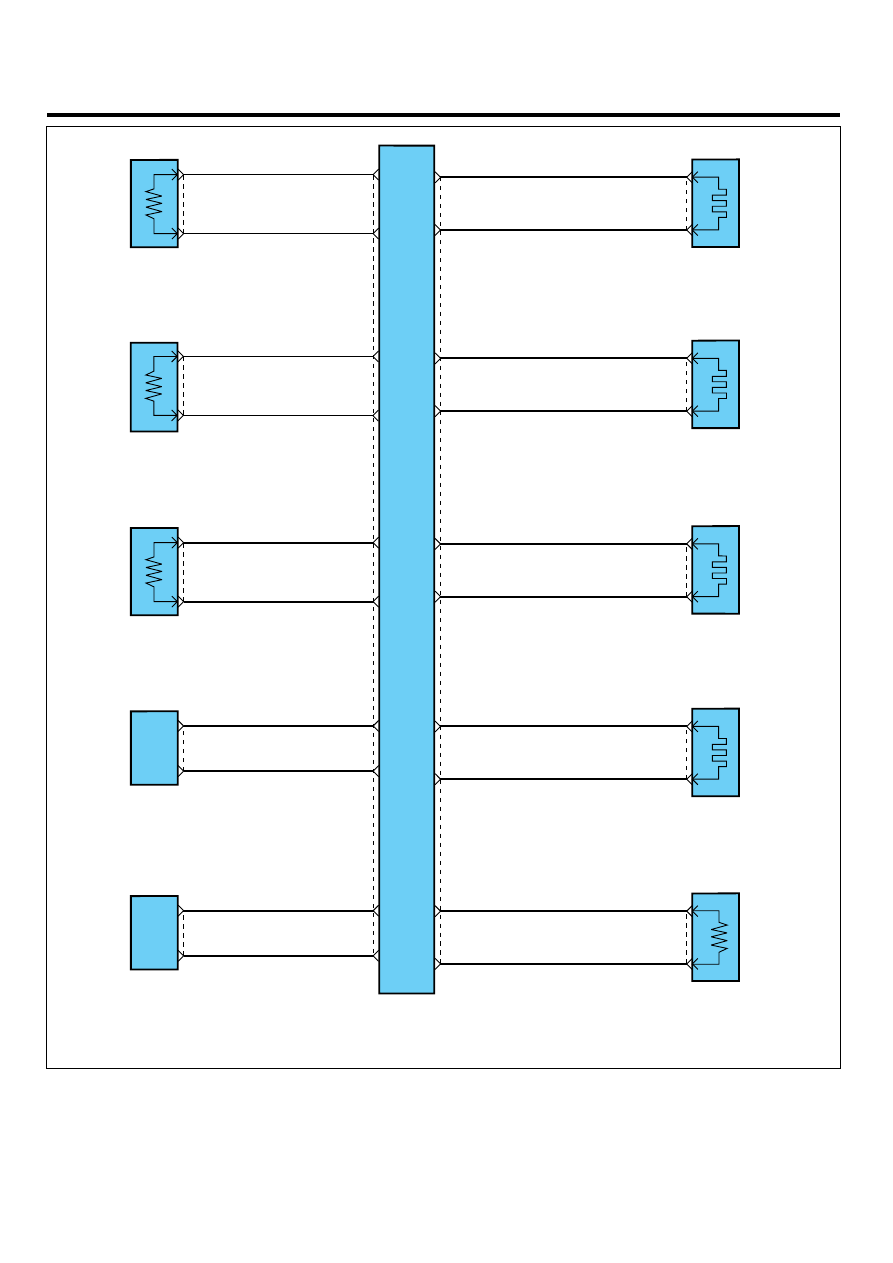

RT -38

RESTRAINTS

SRS

CONTROL

MODULE

(+)

(+)

(+)

(+)

(+)

(-)

(-)

(-)

(-)

(-)

FRONT

SIDE IMPACT

SENSOR LH

I01-B

DRIVER

CURTAIN

AIR BAG

I15

2

21

0.5W

1

0.5B

PASSENGER

CURTAIN

AIR BAG

I16

2

12

11

0.5G

1

0.5Br

(-)

(+)

I05

2

27

26

0.5W/B

1

0.5Gr

I01-B

DRIVER

SIDE

AIR BAG

I10

2

19

20

0.5Br/B

1

0.5Lg

PASSENGER

SIDE

AIR BAG

I11

2

8

7

0.5Y

1

0.5G/B

FRONT

SIDE IMPACT

SENSOR RH

29

I06

 1

2

0.5W

0.5R

28

(+)

(+)

(-)

(-)

22

21

REAR

SIDE IMPACT

SENSOR LH

I07

 2

1

0.5O/B

0.5L

REAR

SIDE IMPACT

SENSOR RH

23

I08

 1

2

0.5G

0.5O

24

(+)

(-)

DRIVER

SEAT BELT

PRETENSIONER

17

I12

 1

2

0.5Lg

0.5O

18

HI

LO

(+)

(-)

PASSENGER

SEAT BELT

PRETENSIONER

10

I13

 1

2

0.5B

0.5W

9

HI

LO

SCMRT6101L

TROUBLESHOOTING

RT -39

SRSCM CONNECTOR TERMINAL

E72E8805

  Pin

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

Function (Connector A)
Airbag Warning Lamp
Ground


          -
          -

Driver Airbag High
Driver Airbag Low

          -
          -
          -
          -

Passenger Airbag High
Passenger Airbag Low
Crash Output

          -

Front Impact Sensor [Driver] Low
Front Impact Sensor [Driver] High
Front Impact Sensor [Passenger] High
Front Impact Sensor [Passenger] Low
PAD Switch High

          -

PAD Switch Low
K-Line Diagnostic
PAD Lamp
Ignition

Function (Connector B)
Curtain Airbag [Driver] Low
Curtain Airbag [Driver] High


          -
          -



          -
          -

Side Airbag [Front-Passenger] High
Side Airbag [Front-Passenger] Low
Seat Belt Pretensioner [Front-Passenger] Low
Seat Belt Pretensioner [Front-Passenger] High
Curtain Airbag [Passenger] Low
Curtain Airbag [Passenger] High


          -
          -



          -
          -

Seat Belt Pretensioner [Front-Driver] High
Seat Belt Pretensioner [Front-Driver] Low
Side Airbag [Front-Driver] Low
Side Airbag [Front-Driver] High
Side Impact Sensor [Rear-Driver] Low
Side Impact Sensor [Rear-Driver] High
Side Impact Sensor [Rear-Passenger] High
Side Impact Sensor [Rear-Passenger] Low


          -

Side Impact Sensor [Driver] High
Side Impact Sensor [Driver] Low
Side Impact Sensor [Passenger] Low
Side Impact Sensor [Passenger] High


          -
          -



          -
          -



          -
          -



          -
          -



          -
          -
          -

  Pin

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

CONNECTOR A (M71)

CONNECTOR B (A01)

     Shorting bar (         ) : located on the upper side of pin 1 and 2 of SRSCM connector A
     Note : For short circuit check, shorting bar must be opened. Use a plastic clip as a shorting bar opener for
               disconnecting shorting bar.

SCMRT6102L

RT -40

RESTRAINTS

DIAGNOSTIC TROUBLE CODES (DTC)

DTC

FAULT DESCRIPTION

REMARK

B1101

Battery Voltage High

RT - 43

B1102

Battery Voltage Low

RT - 43

B1326

Front Impact Sensor [Driver] Short to Ground

RT - 46

B1327

Front Impact Sensor [Driver] Short to Battery

RT - 48

B1328

Front Impact Sensor [Driver] Defect

RT - 50

B1329

Front Impact Sensor [Driver] Communication Error

RT - 50

B1330

Front Impact Sensor [Driver] Wrong ID

RT - 53

B1331

Front Impact Sensor [Passenger] Short to Ground

RT - 46

B1332

Front Impact Sensor [Passenger] Short to Battery

RT - 48

B1333

Front Impact Sensor [Passenger] Defect

RT - 50

B1334

Front Impact Sensor [Passenger] Communication Error

RT - 50

B1335

Front Impact Sensor [Passenger] Wrong ID

RT - 53

B1346

Driver Airbag Resistance Too High

RT - 54

B1347

Driver Airbag Resistance Too Low

RT - 54

B1348

Driver Airbag Circuit Short to Ground

RT - 57

B1349

Driver Airbag Circuit Short to Battery

RT - 60

B1352

Passenger Airbag Resistance Too High

RT - 63

B1353

Passenger Airbag Resistance Too Low

RT - 63

B1354

Passenger Airbag Circuit Short to Ground

RT - 66

B1355

Passenger Airbag Circuit Short to Battery

RT - 68

B1361

Seat Belt Pretensioner [Front-Driver] Resistance Too High

RT - 70

B1362

Seat Belt Pretensioner [Front-Driver] Resistance Too Low

RT - 70

B1363

Seat Belt Pretensioner [Front-Driver] Circuit Short to Ground

RT - 73

B1364

Seat Belt Pretensioner [Front-Driver] Circuit Short to Battery

RT - 75

B1367

Seat Belt Pretensioner [Front-Passenger] Resistance Too High

RT - 70

B1368

Seat Belt Pretensioner [Front-Passenger] Resistance Too Low

RT - 70

B1369

Seat Belt Pretensioner [Front-Passenger] Circuit Short to Ground

RT - 73

B1370

Seat Belt Pretensioner [Front-Passenger] Circuit Short to Battery

RT - 75

B1378

Side Airbag [Front-Driver] Resistance Too High

RT - 78

B1379

Side Airbag [Front-Driver] Resistance Too Low

RT - 78

B1380

Side Airbag [Front-Driver] Circuit Short to Ground

RT - 81

B1381

Side Airbag [Front-Driver] Circuit Short to Battery

RT - 83

B1382

Side Airbag [Front-Passenger] Resistance Too High

RT - 78

B1383

Side Airbag [Front-Passenger] Resistance Too Low

RT - 78

B1384

Side Airbag [Front-Passenger] Circuit Short to Ground

RT - 81

B1385

Side Airbag [Front-Passenger] Circuit Short to Battery

RT - 83

B1395

Squib Interconnection Fault

RT - 85

TROUBLESHOOTING

RT -41

DTC

FAULT DESCRIPTION

REMARK

B1400

Side Impact Sensor [Front-Driver] Defect

RT - 86

B1401

Side Impact Sensor [Front-Driver] Short to Ground

RT - 89

B1402

Side Impact Sensor [Front-Driver] Short to Battery

RT - 91

B1403

Side Impact Sensor [Front-Passenger] Defect

RT - 86

B1404

Side Impact Sensor [Front-Passenger] Short to Ground

RT - 89

B1405

Side Impact Sensor [Front-Passenger] Short to Battery

RT - 91

B1409

Side Impact Sensor [Front-Driver] Communication Error

RT - 86

B1410

Side Impact Sensor [Front-Passenger] Communication Error

RT - 86

B1412

Side Impact Sensor [Rear-Driver] Communication Error

RT - 94

B1413

Side Impact Sensor [Rear-Passenger] Communication Error

RT - 94

B1414

Side Impact Sensor [Front-Driver] Wrong ID

RT - 97

B1415

Side Impact Sensor [Front-Passenger] Wrong ID

RT - 97

B1416

Side Impact Sensor [Rear-Driver] Wrong ID

RT - 97

B1417

Side Impact Sensor [Rear-Passenger] Wrong ID

RT - 97

B1418

Side Impact Sensor [Rear-Driver] Defect

RT - 94

B1419

Side Impact Sensor [Rear-Passenger] Defect

RT - 94

B1451

Side Impact Sensor [Rear-Driver] Short to Ground

RT - 98

B1452

Side Impact Sensor [Rear-Driver] Short to Battery

RT - 100

B1454

Side Impact Sensor [Rear-Passenger] Short to Ground

RT - 98

B1455

Side Impact Sensor [Rear-Passenger] Short to Battery

RT - 100

B1473

Curtain Airbag [Driver] Resistance Too High

RT - 102

B1474

Curtain Airbag [Driver] Resistance Too Low

RT - 102

B1475

Curtain Airbag [Driver] Circuit Short to Ground

RT - 106

B1476

Curtain Airbag [Driver] Circuit Short to Battery

RT - 108

B1477

Curtain Airbag [Passenger] Resistance Too High

RT - 102

B1478

Curtain Airbag [Passenger] Resistance Too Low

RT - 102

B1479

Curtain Airbag [Passenger] Circuit Short to Ground

RT - 106

B1480

Curtain Airbag [Passenger] Circuit Short to Battery

RT - 108

B1527

Passenger Airbag Deactivation Switch Open or Short to Battery

RT - 111

B1528

Passenger Airbag Deactivation Switch Short or Short to Ground

RT - 115

B1529

Passenger Airbag Deactivation Switch Defect

RT - 119

B1530

Passenger Airbag Deactivation Switch Instability

RT - 119

B1620

Supplemental Restraint System Control Module Internal Fault (Replace SRSCM)

RT - 123

B1650

Crash Recorded - Frontal (Replace SRSCM)

RT - 124

B1651

Crash Recorded - Driver Side (Replace SRSCM)

RT - 124

B1652

Crash Recorded - Passenger Side (Replace SRSCM)

RT - 124

B1657

Crash Recorded - Belt Pretensioner Only

RT - 124

B1658

Belt Pretensioner 6 times Deployment (Replace SRSCM)

RT - 124
