Hyundai Santa Fe (2006 year). Manual - part 739

MANUAL TRANSAXLE SYSTEM

MTA -13

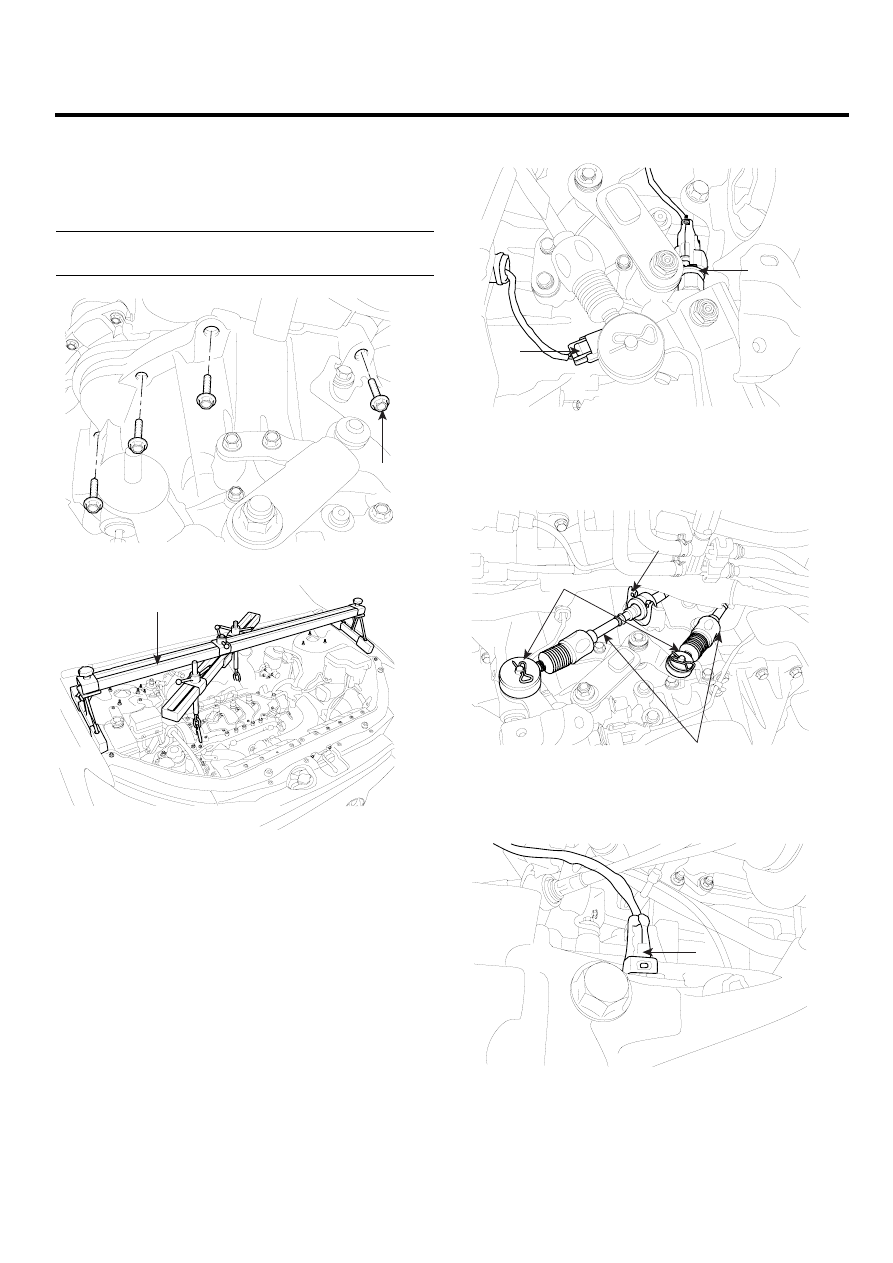

14. Install the front wheels and tires. (see SS group)

15. Tighten the transaxle mounting bolts(A-4ea) and re-

move the SST (09200-38001) holding the engine and
transaxle assembly.

TORQUE:
80~100Nm(8.0~10.0 kgf.m, 57.9~72.3 lb-ft)

A

SCMMT6011D

09200-38001

SCMMT6012D

16. Connect the power steering pressure hose (A) to the

power steering oil pump.

17. Connect the "N" (A) and the "R" (B) position switch.

A

B

SCMMT6009D

18. Install the control cable assemblies(A) by tightening

the clips (C) and snap pins (B).

A

B

C

SCMMT6008D

19. Install the vehicle speed sensor connector (A).

A

SCMMT6007D

MTA -14

MANUAL TRANSAXLE (M5HF2)

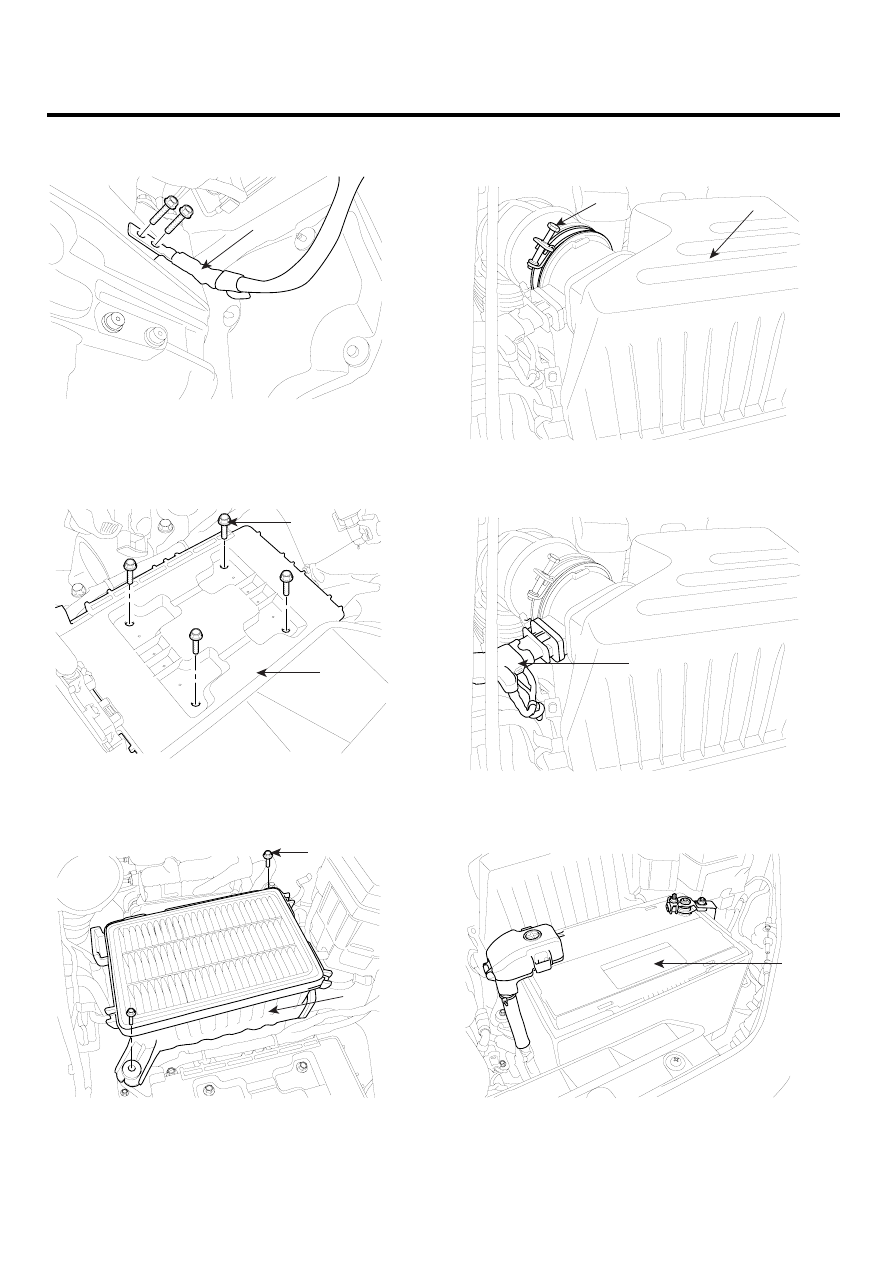

20. Install the ground wire (A) from the transaxle case.

A

SCMMT6006D

21. Install the battery tray (B) by removing the four mount-

ing bolts (A).

A

B

SCMMT6005D

22. Install the air cleaner assembly (B) by tightening the

two mounting bolts(A).

A

B

SCMMT6004D

23. Install the air cleaner upper cover (B) by tightening the

clamp(A) and the clips.

A

B

SCMMT6060D

24. Connect the AFS connector (A).

A

SCMMT6002D

25. Install the battery (A).

A

SCMMT6001D

MANUAL TRANSAXLE SYSTEM

MTA -15

26. Refill the power steering fluid.(see ’ST’ group)

CAUTION

Bleed air in the system, after installing the inter
cooler assembly and the engine cover.

27. Install the engine cover and the inter cooler assem-

bly.(see ’EM’ group)
