MANUAL TRANSAXLE (M5GF2)

DTC U0126 SAS-ITM CAN COMM. LINE

COMPONENT LOCATION

E5648EBD

Refer to DTC U0001.

GENERAL DESCRIPTION

E3336C2E

Refer to DTC U0001.

DTC DESCRIPTION

EC1EEAB6

Refer to DTC U0001.

DTC DETECTING CONDITION

E7F8EF16

Item

Detecting Condition

Possible Cause

DTC Strategy

• SAS-ITM Communication Line, or ECU

side malfunction

Enable Conditions

• Message present 1.0 sec self clearing

Threshold Value

• Loss of the Wheel Speed sensor signals for greater

than one (1) second, and a fault will be set

Diagnostic Time

• 1 sec

MIL on condition

• 0.5 Sec

Fail Safe

• See Speed Sensors

• CAN HIGH/LOW circuit

open/short

• Faulty SAS(ESP only)
• Faulty TCCU

SIGNAL WAVEFORM ＆ DATA

ED8FBCCA

Refer to DTC U0001.

TERMINAL AND CONNECTOR INSPECTION

EB05A52D

Refer to DTC U0001.

WAVEFORM INSPECTI

E52C587A

Refer to DTC U0001.

SIGNAL CIRCUIT INSPECTION

EFEFCEA0

Refer to DTC U0001.

VERIFICATION OF VEHICLE REPAIR

EBCAE600

Refer to DTC U0001.

TRANSFER CASE ASSEMBLY

MT -77

TRANSFER CASE

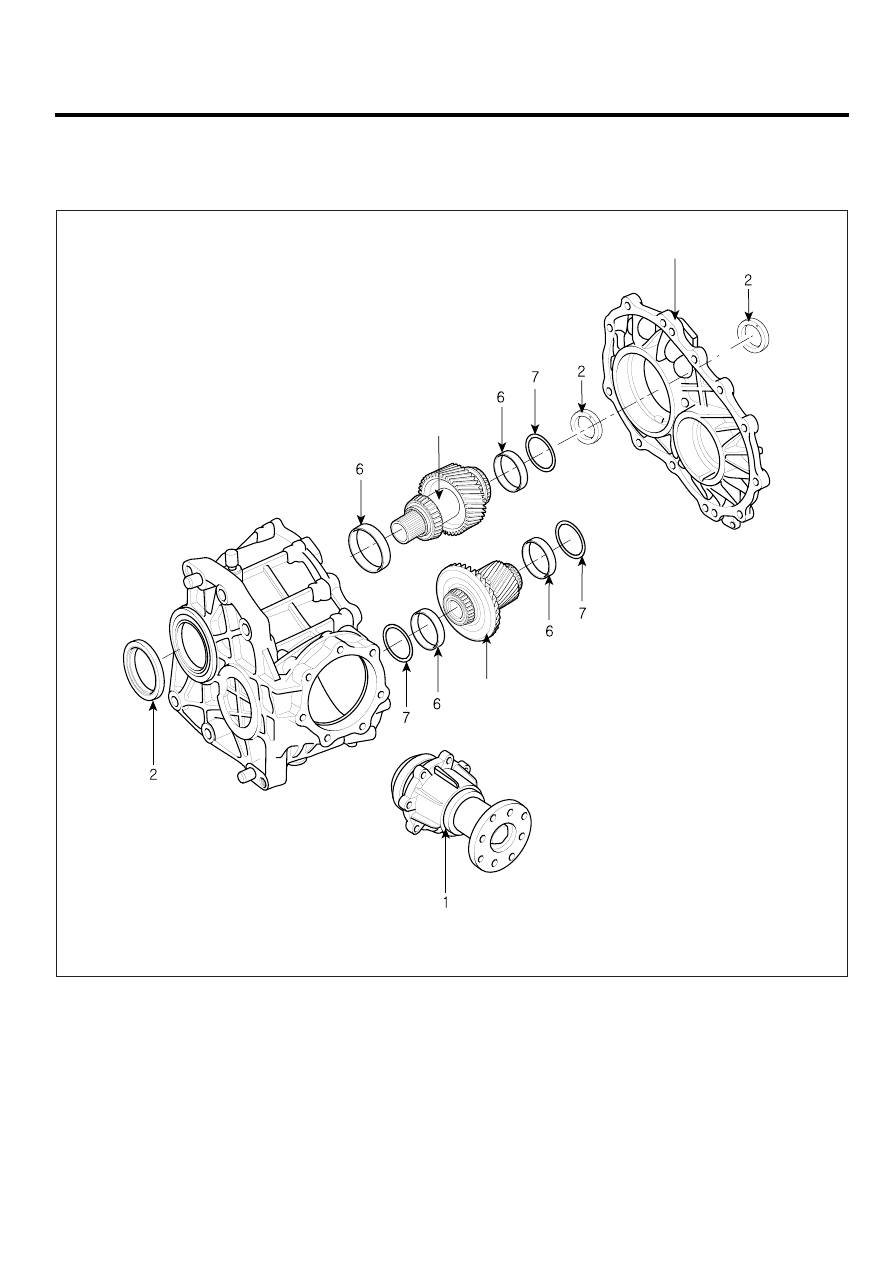

COMPONENTS

E5DB3362

1.  Pinion assembly
2.  Oil seal
3.  Transfer cover

4.  Transfer drive gear assembly
5.  Hypoid gear shaft assembly
6.  Bearing outer race
7.  Spacer

4

5

3

SCMMT6021L

MT -78

MANUAL TRANSAXLE (M5GF2)

INSPECTION

E046DF3C

CHECK FOR TRANSFER OIL

1.

Check

and

replenish

the

transfer

oil

every

40,000km(24,855 miles).

REPLACEMENT

E6E243DF

TRANSFER OIL REPLACEMENT.

1.

Replace the oil every 100,000km(62,137miles) in a
general condition and every 40,000km(24,854miles)
in severe usage conditions.

NOTE

1. Severe usage (marked ’*’) is defined as
a.

Frequent driving on rough road (Bumpy road,
gravel road, snowy road, unpaved road . Etc.)

b.

Frequent driving on mountain road, ascent/de-
scent.

c.

Police, taxi, commercial type operation or trailer
towing. Etc.)

2. Transfer＆diff carrier lubricants should be changed
anytime transfer＆diff carrier have been submerged
in water

REMOVAL

EE0686D7

[DIESEL 2.2L]

1.

Remove the battery (-) terminal.

2.

Lift up the vehicle.

3.

Remove the propellar shaft (see ’DS’ group-’PRO-
PELLAR SHAFT’)

4.

Remove the front muffler(see EM group).

5.

Remove the RH driveshaft (see ’DS’ group-’DRIVE-
SHAFT’).

6.

Loosen the oil drain plug(A) and drain the fluid.

A

SCMMT6062D

7.

After draining, re-tighten the oil drain plug.

TORQUE :
40~60 Nm (4~6 kgf.m, 28.9~43.4 lb-ft)

8.

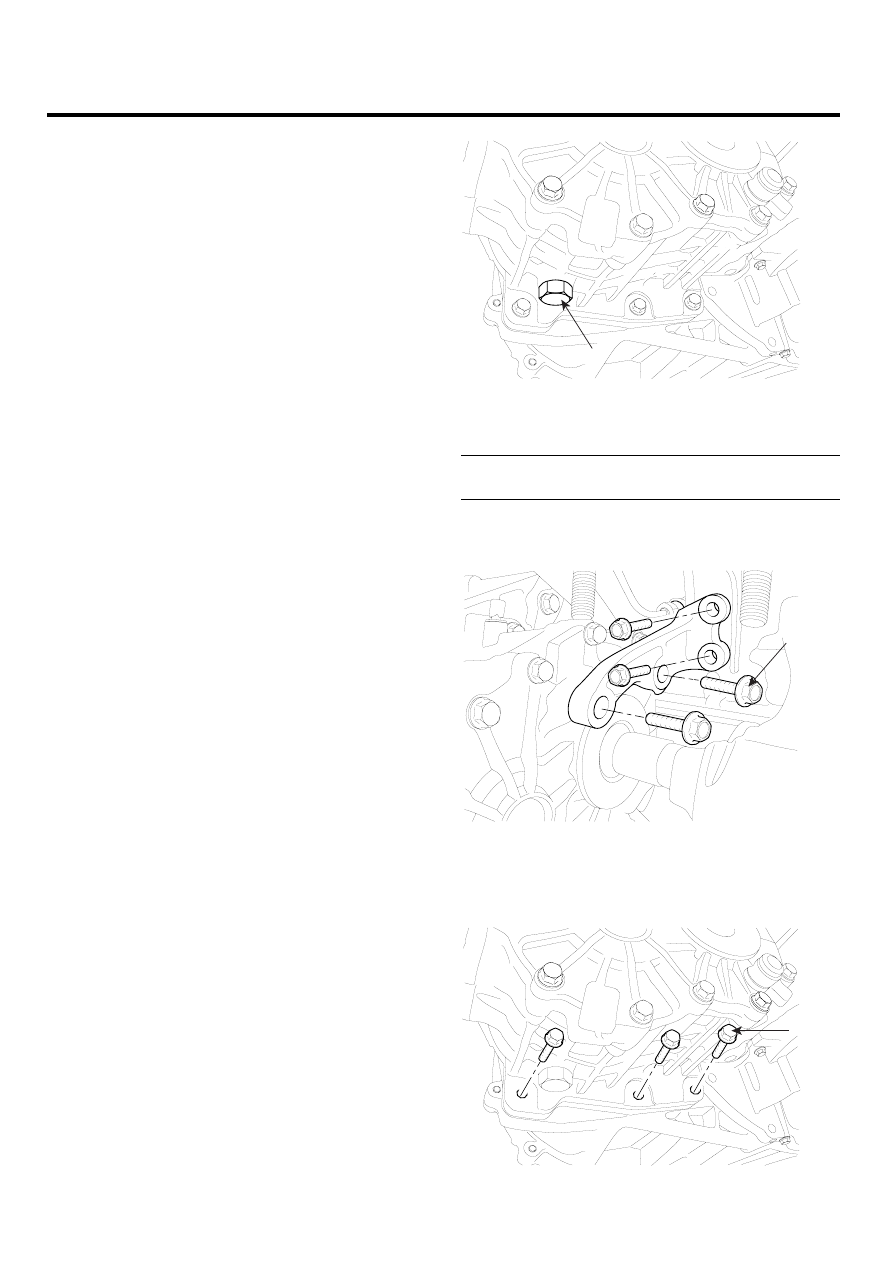

Remove the bracket mounting bolts(A-4ea).

A

SCMMT6030L

9.

Remove the transfer case assembly by removing the
mounting bolts(A-6ea).

A

SCMMT6029L

TRANSFER CASE ASSEMBLY

MT -79

[GASOLINE 2.7L]

NOTE

1.

The repair of the transfer assembly requires a
special skill and furthermore an improper adjust-
ment of the spacers may cause a severe noise
and durability issue.

2.

Hypoid gear set is manufactured and controlled
as a pair.

Any replacement of the part is to

be done as a pair, hypoid gear shaft assembly
(47308-39200) and pinion shaft (47311-39000).

1.

Remove the battery negative (-) cable.

2.

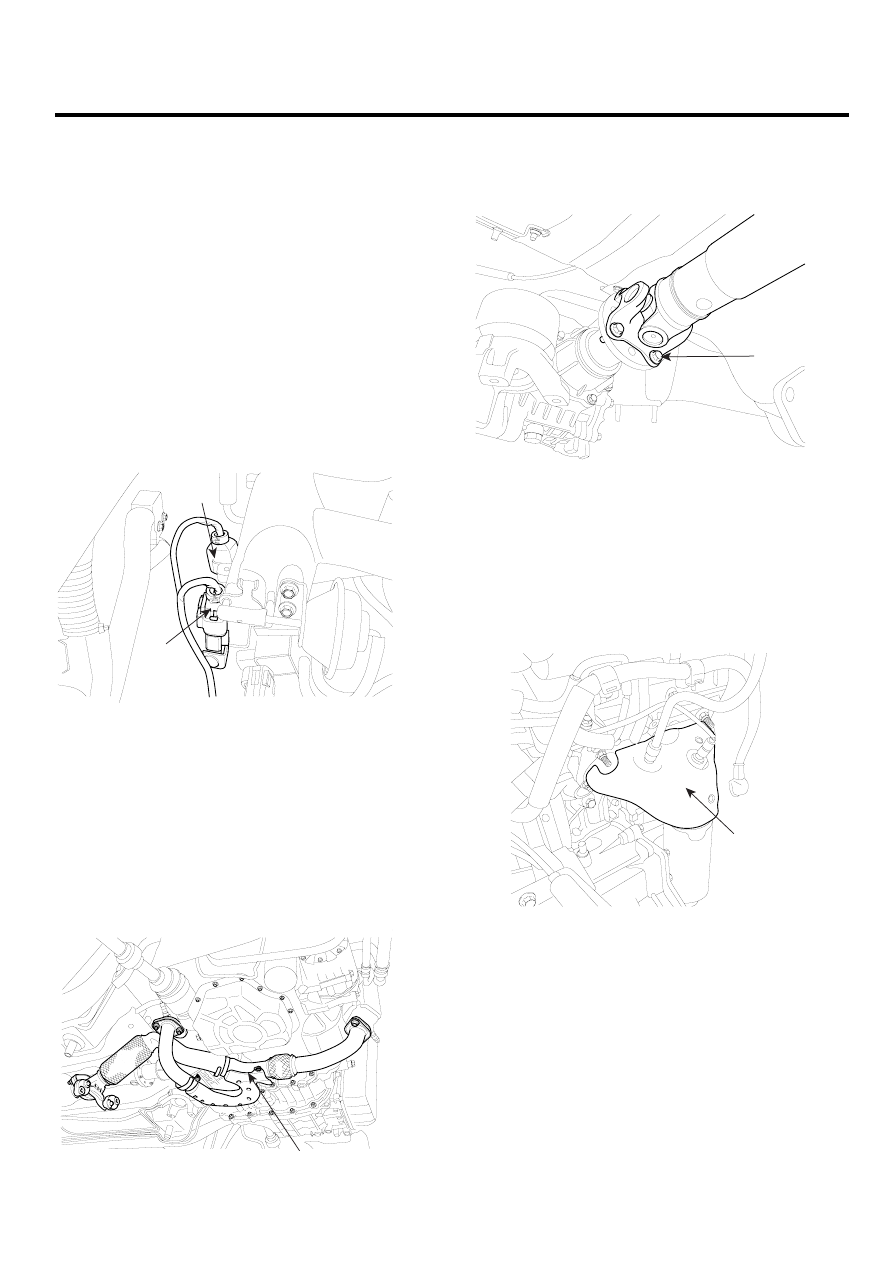

Disconnect the oxygen sensor connector(A,B) and re-
move the oxygen sensor connector bracket. (Engine
room right side).

A

B

SCMMT6025L

3.

Remove the wheel and tire (Right side).

4.

Remove the engine side cover(A) (Right side).

5.

Remove the drive shaft(A) from the transfer.(see DS
group)

6.

Remove the front exhaust pipe assembly(A).

A

SCMMT6022L

7.

Drain the transfer oil through drain plug hole.

8.

Remove the pinion case mounting bolts(A-4ea).

A

SCMMT6027L

9.

Remove the heat protector(A) using a hexagonal
socket.

NOTE

To remove the heat protector mounting bolt easily, be-
fore removing the heat protector mounting bolts(3EA),
apply the mounting bolt with "WD-40 stops squeaks".

A

UMQG002K

10. Lift up the vehicle.

11. Remove the exhaust manifold mounting nuts(7EA).

NOTE

To remove the exhaust manifold mounting nut easily,
before removing the exhaust manifold mounting
nuts(7EA), apply the mounting nuts with "WD-40
stops squeaks".

12. Remove the transfer mounting bracket(A).

13. Remove the transfer mounting bolts(4EA).
