MT -52

MANUAL TRANSAXLE (M5GF2)

F09

Ω

1

14

15

16

*

*

*

*

21

*

23

24

25

26

*

3

4

5

*

*

*

*

10

11

12

13

C258

2

1

13.EMC Ground

2.EMC Ground

SCMMT6225L

CAUTION

The above value is only for reference.
The actual value may differ from it according to various engine condition.

4.

Is resistance display near the specified value?

YES

▶ Go to " Component inspection " procedure.

NO

▶ Check for open in EMC harness.
▶ Repair as necessary and then go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E65DEC1E

1.

IG "OFF" ＆ ENG "OFF".

2.

EMC connector : Disconnect.

3.

Measure the resistance(Component side) between terminals "1" and "2" of the "Electric Magnet Valve Clutch".

Specification : Approx. 1.8 ~ 2.2 Ω

TRANSFER CASE ASSEMBLY

MT -53

F09

2

1

Ω

SCMMT6226L

4.

Is resistance display near the specified value?

YES

▶ Substitute with a known-good "TCCU" and check for proper operation. If the problem is corrected, replace "TCCU"
and then go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known-good "EMC coil" and check for proper operation. If the problem is corrected, replace
"EMC coil" and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EB61469D

1.

Connect scan tool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using scantool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System is performing to specification at this time.

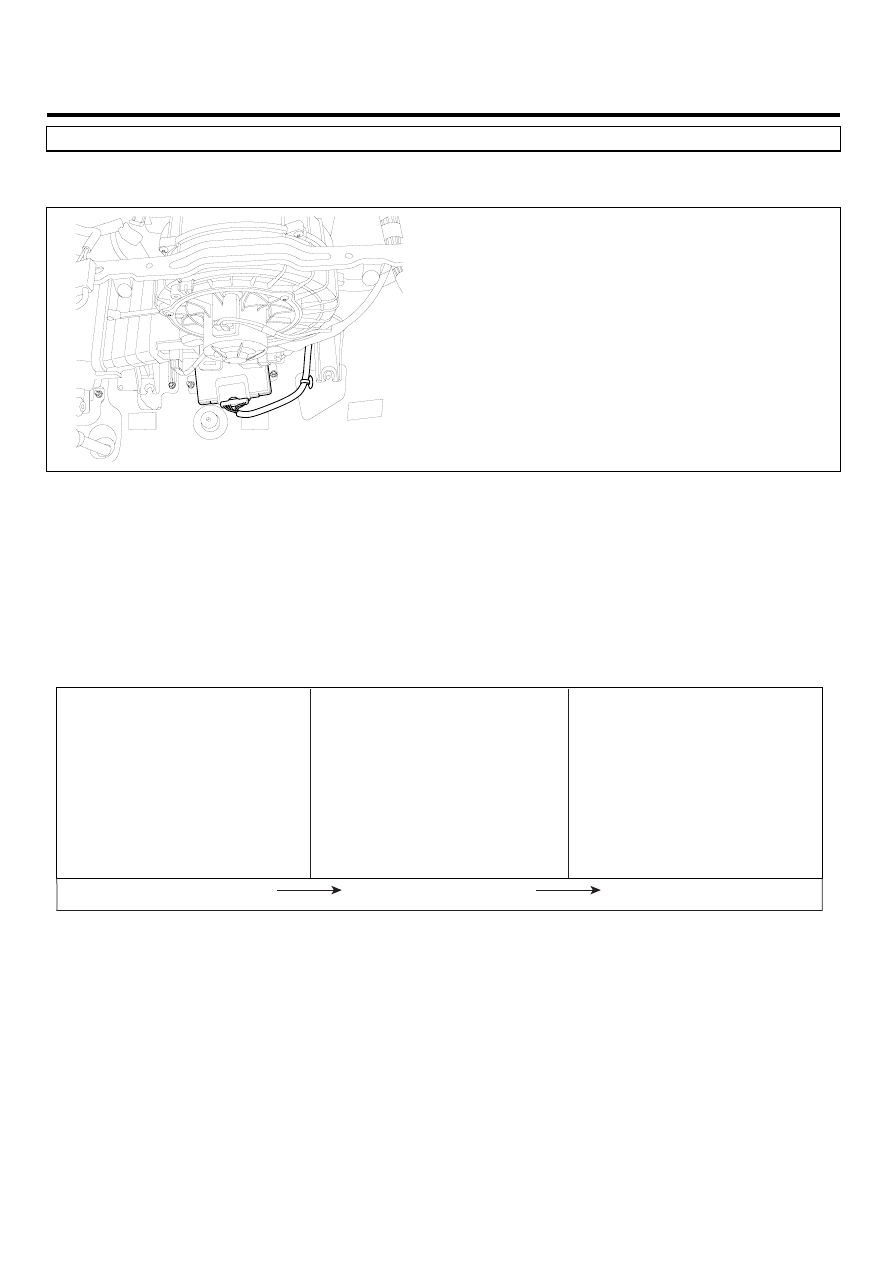

MT -54

MANUAL TRANSAXLE (M5GF2)

DTC P1745 ECU INVALID PART NUMBER

COMPONENT LOCATION

EED8DCAA

SCMMT6227L

GENERAL DESCRIPTION

EFA7B80A

Many control units is applied to the vehicle due to vehicle to be electronic control type and these perform many controls by
receiving signals from sensors. So the common use of each sensors and the need of comunizing informations became a
prominent figure. CAN comunication method is used at power train (ABS, trnasmission, engine, ECS etc) control of vehicle
because it withstands eletronical external noise by spark and can high-speed comunication. Though CAN communication,
ECM and TCM hold engin RPM, APS, step of trensmission, decreasing of torque in common and perform the active
control.

CAN:Engine Data

(TPS,RPM...)

CAN: Engine Data



         (TPS,RPM...)



         ABS Data



        (4Wheel Signals,



        ABS/TCS Active data...)

CAN: Engine Data



         (TPS,RPM...)



         ESP Data



        (Steering Angle Sensor



        4Wheel Signals,



        ABS/TCS Active data...)

NON-ABS

ABS/TCS

ESP

SCMMT6228L

DTC DESCRIPTION

E1FF3DAB

This DTC is set when inappropriate 4WD-ECU(TCCU) is detected.
If failure is detected TCCU prohibits the ITM control.

TRANSFER CASE ASSEMBLY

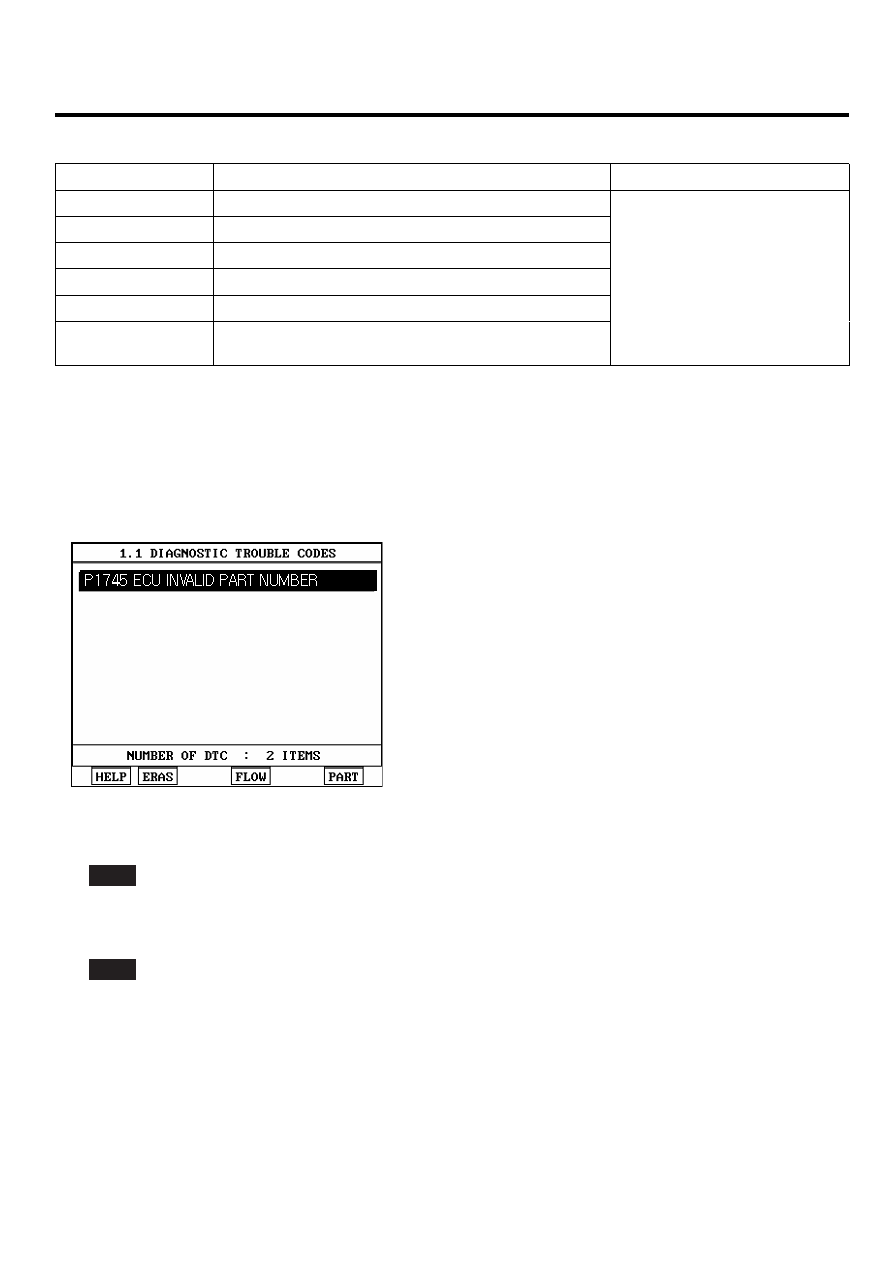

MT -55

DTC DETECTING CONDITION

E193DCCA

Item

Detecting Condition

Possible Cause

DTC Strategy

• Invalid part number

Enable Conditions

• Ignition cycle required

Threshold Value

• 1 occurrence will mature

Diagnostic Time

• 1.0 Sec

MIL on condition

• 0.5 Sec

Fail Safe

• Clutch will not react correctly as vehicle

inputs are not defined

• Part Number
• Faulty TCCU

MONITOR DTC STATUS

E36A9876

1.

Connect scantool to Data Link Connector(DLC).

2.

Warm up the engine to normal operating temperature.

3.

Monitor DTC(Diagnostics Trouble Code) on the scantool.

SCMMT6229L

4.

Is the same DTC displayed again?

YES

▶ Check if equipped option(ABS/TCS, ESP) and part number is qualified specification Repair or replace as neces-
sary and go to "Verification of vehicle Repair" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’ s and/or TCCU’ s connector or was repaired and
TCCU memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending, corrosion,
contamination, deterioration, or damage. Repair or replace as necessary and go to "Verification of vehicle Repair"
procedure.

VERIFICATION OF VEHICLE REPAIR

EC67C92F

1.

Connect scan tool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using scantool, Clear DTC.
