Hyundai Santa Fe (2006 year). Manual - part 722





MT -48

MANUAL TRANSAXLE (M5GF2)

DTC P1728 EMC-OPEN/SHORT TO BATTERY

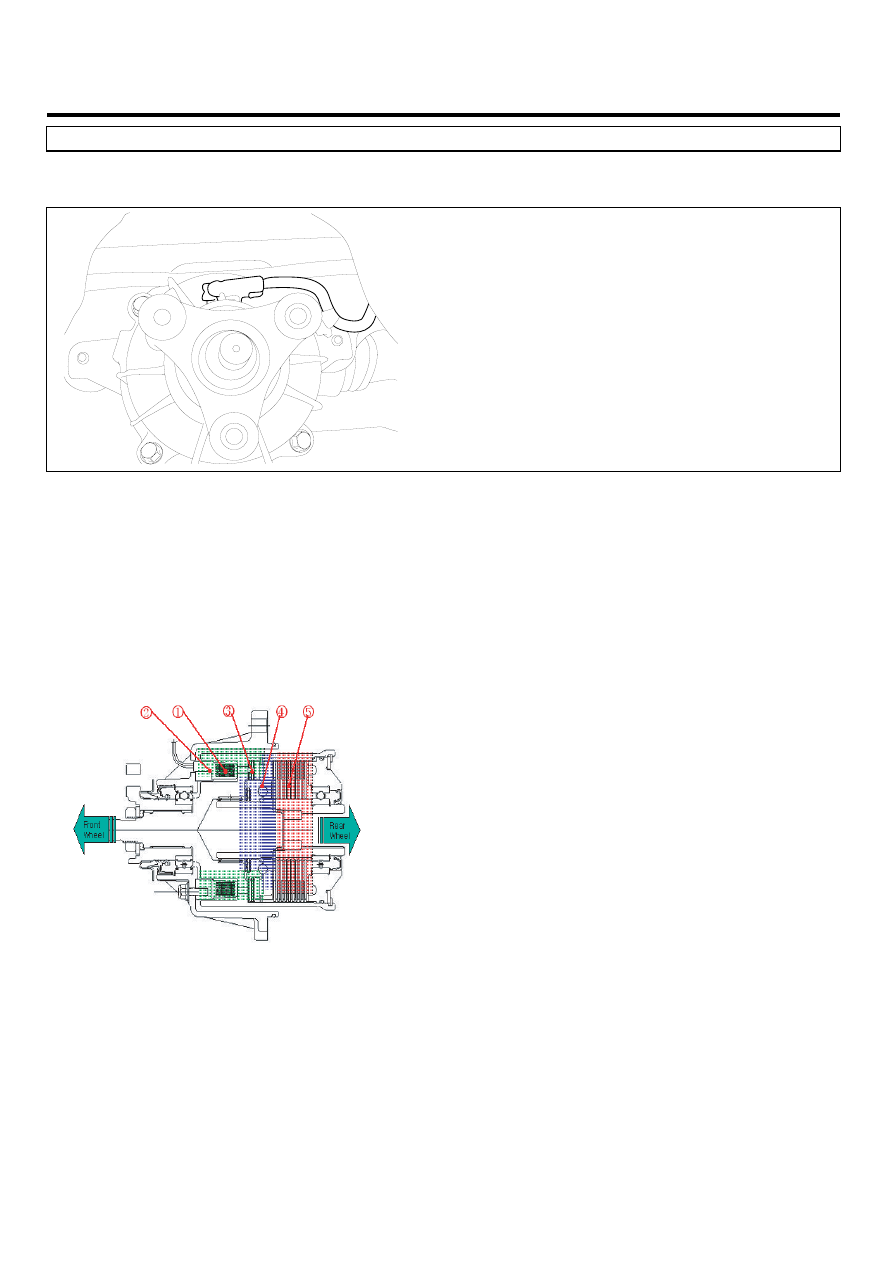

COMPONENT LOCATION

EB2DAF9D

SCMMT6220L

GENERAL DESCRIPTION

E6AC1A4E

Vehicle uses 2WD(2 wheel drive) for driving at normal speed, but sometimes it uses 4WD (4 wheel drive) accordign to
driving condition.
(cornering or acceleration)
EMC(Electric Magnetic Clutch) distributes proper torque to front wheel by controling amount of current inside EMC coil.
That time power pressing the multi plate clutch by apply cam is changed by a rate of EMC duty. after multi plate clutch
start slip the force for acceletion at front/rear wheel is controlled at a range of 100:0 ~ 50 : 50.
ITM system has 4WD-LOCK function that can make driving force to 50:50 by compulsion according to driver’s intention.

1. COIL
2. ROTOR
3. PRIMARY CLUTCH
4. AFLY CAM
5. SECONDARY CLUTCH

SCMMT6221L

DTC DESCRIPTION

ECD9BB2F

This DTC code is related to the EMC and is set If control harness has an open or short to battery source.
If failure is detected TCCU prohibits the ITM control and vehicle is controlled with 2WD by intercepting EMC current.

TRANSFER CASE ASSEMBLY

MT -49

DTC DETECTING CONDITION

EFE07CFD

Item

Detecting Condition

Possible Cause

DTC Strategy

• Short/ Open to Battery

Enable Conditions

• Ignition cycle required

Threshold Value

• 25 occurrences in a row mature

Diagnostic Time

• 1 sec

MIL on condition

• 0.5 Sec

Fail Safe

• EMC Error will turn ITM off. The ECU will not

send current to the clutch coil

• Power supply malfunction
• EMC,TCCU connector

looseness and poor terminal
to wire connection

• EMC circuit open or short

to battery

• Faulty EMC motor
• Faulty TCCU

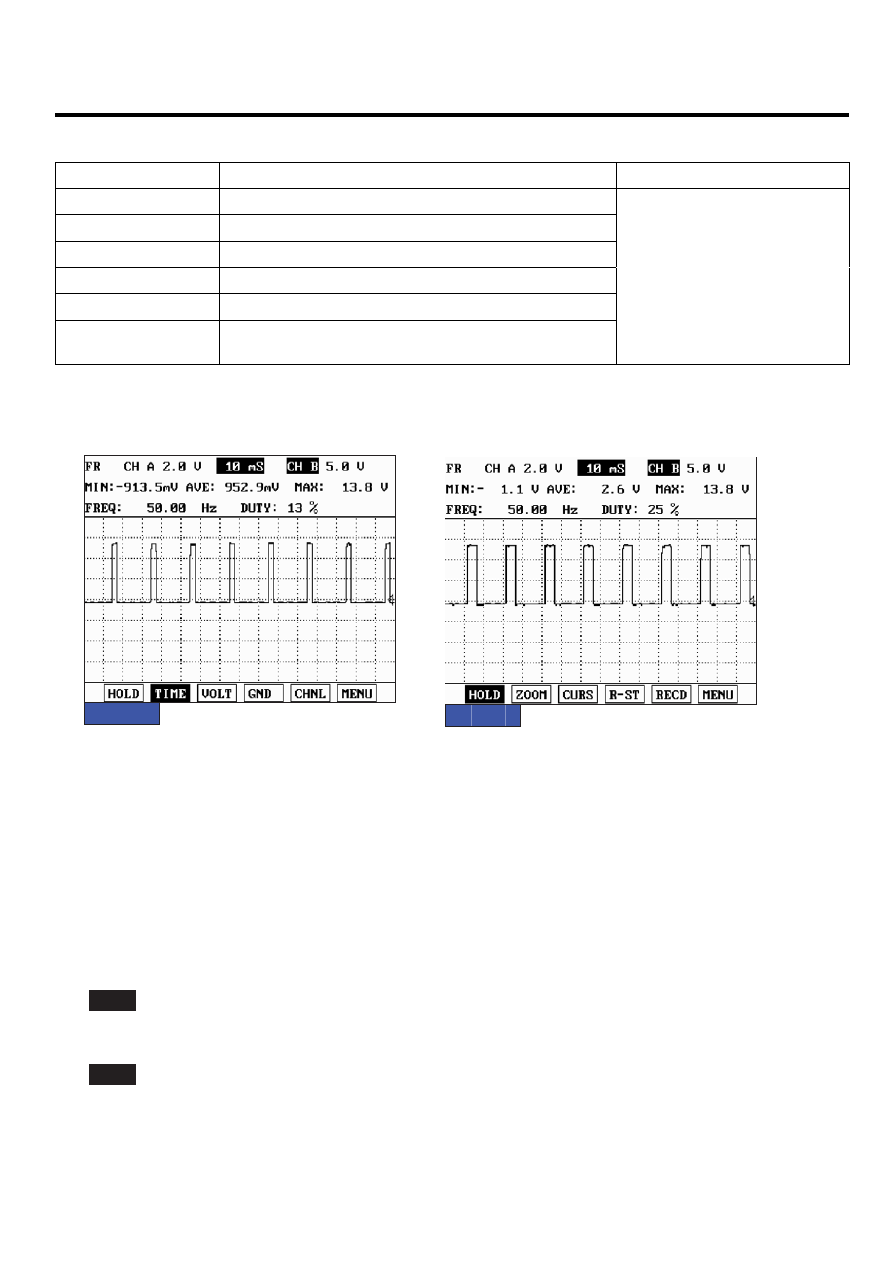

SIGNAL WAVEFORM ＆ DATA

E1DC70C7

FIG.1)

FIG.2)

FIG.1) EMC Signal : Idling .
FIG.2) EMC Signal : Throttle Valve Open .

SCMMT6222L

TERMINAL AND CONNECTOR INSPECTION

E4F1CEBD

1.

Many malfunctions in the electrical system are caused by poor harness and terminals. Faults can also be caused by
interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration,or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of Vehicle Repair" procedure.

NO

▶ Go to " EMC Signal Inspection " procedure.

MT -50

MANUAL TRANSAXLE (M5GF2)

EMC SIGNAL INSPECTION

E5D2F7F5

1.

Ignition ON, Engine : ON.

2.

TCCU, EMC connector : Connect.

3.

Monitor signal waveform between terminal 1 of EMC harness connector and chassis ground.

4.

Shift to N Range.

Specification : Signal Waveform ＆ Data

F09

2

1

2.EMC Ground

SCMMT6223L

CAUTION

The above value is only for reference.
The actual value may differ from it according to various engine condition.

5.

Is EMC Signal display near the specified value?

YES

▶ Fault is intermittent caused by poor contact in the sensor’s and/or TCCU’s connector or was repaired and TCCU
memory was not cleared.Thoroughly check connectors for looseness, poor connection, bending, corrosion, contam-
ination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of Vehicle Repair"
procedure.

NO

▶ Go to " EMC wiring battery short Inspection " procedure.

EMC WIRING BATTERY SHORT INSPECTION

EB741C81

1.

IG "OFF" ＆ ENG "OFF".

2.

Electric Magnet Valve Clutch,TCCU connector : Disconnect.

3.

IG "ON.

4.

Measure voltage between terminal 1 of EMC harness connector and chassis ground.

Specification : 0 V

TRANSFER CASE ASSEMBLY

MT -51

F09

2

1

v

2.EMC Ground

SCMMT6224L

CAUTION

The above value is only for reference.
The actual value may differ from it according to various engine condition.

5.

Is voltage display near the specified value?

YES

▶ Go to " EMC harness open Inspection " procedure.

NO

▶ Check for short to battery in EMC harness.
▶ Repair as necessary and then go to "Verification of Vehicle Repair" procedure.

EMC HARNESS OPEN INSPECTION

E03FBE34

1.

Ignition OFF, Engine "OFF".

2.

Electric Magnet Valve Clutch, TCCU connector : Disconnect.

3.

Measure resistance between terminal 1 or 2 of Electric Magnet Valve Clutch harness connector and terminal 26 or
13 of TCCU harness connector.

Specification : 1Ω below
