HA -186

HEATING, VENTILATION AND AIR CONDITIONING

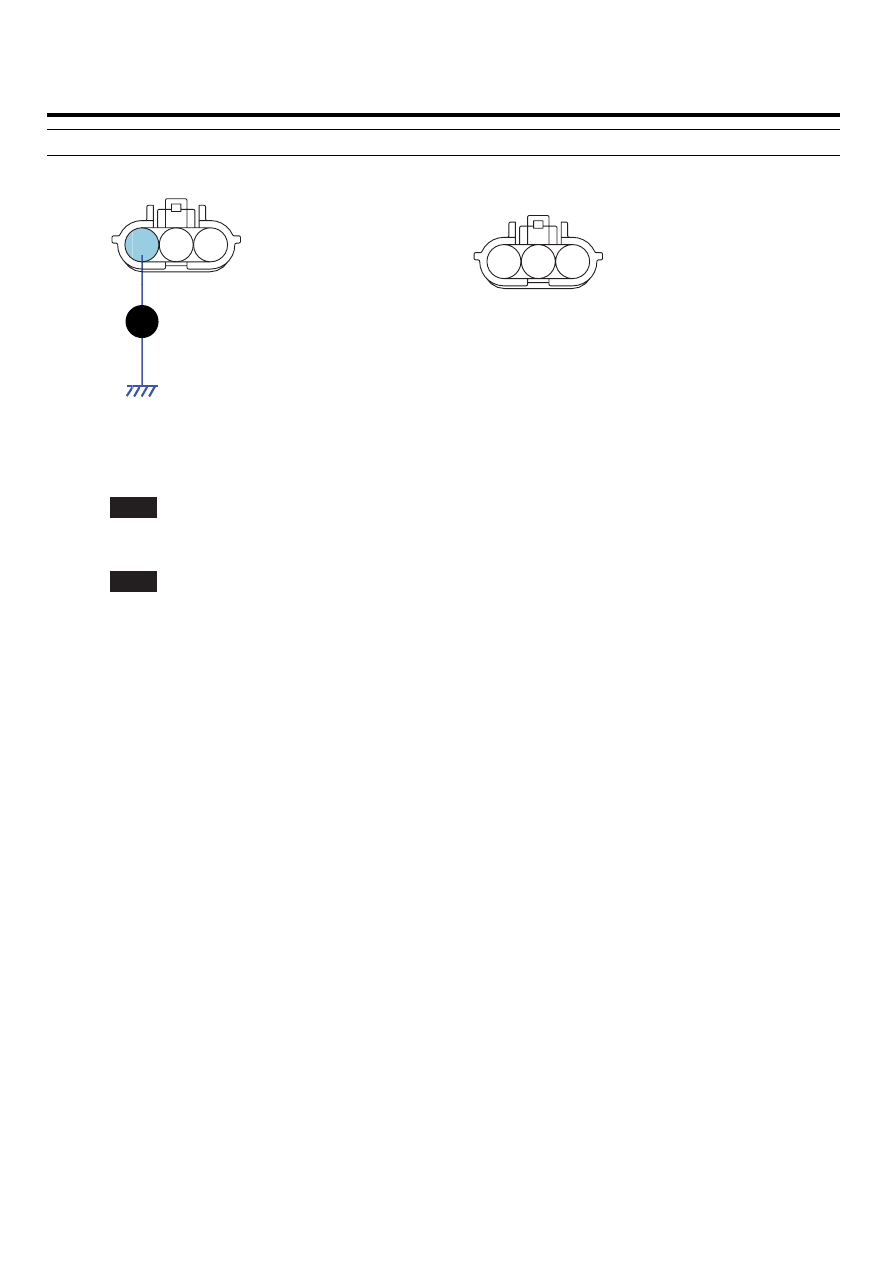

Specification : Approx. 12V

V

1

2

3

1

2

3

1. AQS signal input
2. AQS ground

3. AQS power

SCMHA6563L

4) Is the measured resistance within specifications?

YES

Go to "Component inspection " procedure.

NO

Check for open in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E81F882D

Refer to DTC B1258.

VERIFICATION OF VEHICLE REPAIR

E5CA9EEA

Refer to DTC B1258.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -187

DTC B2406 AIR MIX MOTOR (DRIVER)

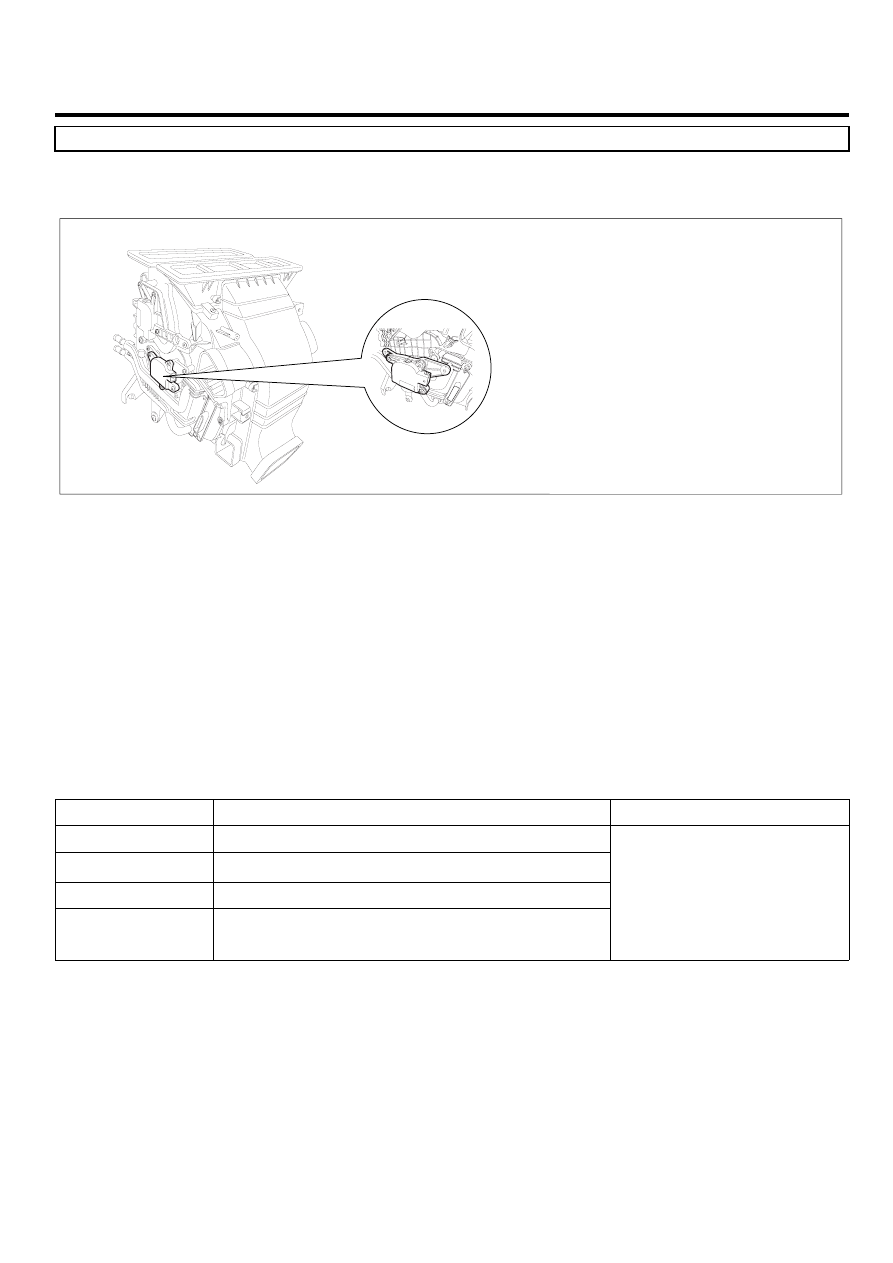

COMPONENT LOCATION

EFE0376F

Temperature Control Actuator

SCMHA6708L

GENERAL DESCRIPTION

E64AC948

Temperature control actuator located at heater unit, regulates the temperature by the procedure as follows. Signal from
control unit adjusts position of temp. door by operating temp. motor and then temperature will be regulated by the hot/cold
air ratio decided by position of temp. door.

DTC DESCRIPTION

E2ABFEF5

The A/C controller sets DTC B2406 if the air mix actuator doesn’t move to intended position within 40sec (In this case,
A/C controller try to move temp. door for 2sec. 3 times, every 20 sec. before setting DTC).

DTC DETECTING CONDITION

EA8F2B90

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＜ 0.1V

Detecting time

• 0.3 sec

FAIL SAFE

-

• Poor connection of

connected part

• Open circuit in harness
• Short circuit in harness
• Faulty driver Air Mix

potentiometer

• Fault A/C Control Unit

HA -188

HEATING, VENTILATION AND AIR CONDITIONING

SPECIFICATION

EC47D91F

4.7V

2.5V

0.3V

WARM

COOL

AIR MIX Potentiometer

Output
voltage

EQBF521B

MONITOR SCANTOOL DATA

E41751B0

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "Driver Air Mix Potentiometer" Parameter on the Scantool while operating temp. switch.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

14.0  C

12.0  C

12.0  C

13.0  C

0.00 V

22.7  %

51.76 %

255

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(DR.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B2406 DRIVER AIR MIX MOTOR

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B2406.

Fig. 1

Fig. 2

EQBF525A

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -189

4.

Are the DTC B2406 present and is parameter of "Driver AIR MIX Potentiometer" fixed?
※

There is any fault in Driver AIR MIX Motor. If the parameter of "Driver AIR MIX DOOR" is 30% or less when the

actuator operates to the hot position, or If the parameter is 60% and more when the actuator operates to the cold
position.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E7F42C7B

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.

NO

Go to "Signal circuit inspection" procedure.

SIGNAL CIRCUIT INSPECTION

EAE92A03

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect Driver Air Mix potentiometer.

3) Measure resistance between terminal "3,4" of Driver Air Mix Motor and terminal "15,16" of A/C control unit.

Specification : Approx. 0 Ω
