FLA -662

FUEL SYSTEM

4.

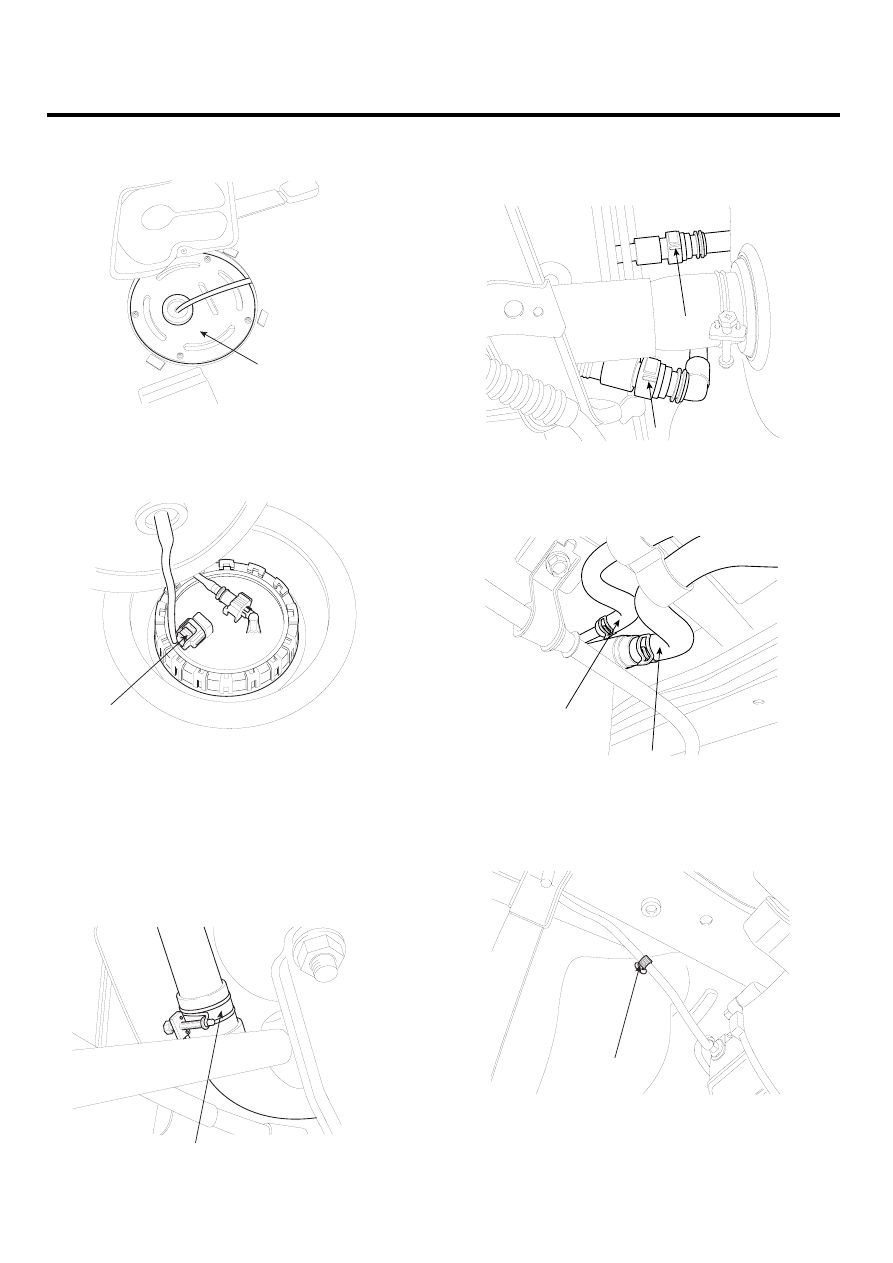

Open the service cover for sub fuel sender (A).

A

SCMFL6649D

5.

Disconnect the sub fuel sender connector (A).

A

SCMF16144L

6.

Lift the vehicle and remove the muffler assembly and
the propeller shaft (4WD) (Refer to "EM" and "DS"
groups in this SERVICE MANUAL).

7.

Support the fuel tank with a jack.

8.

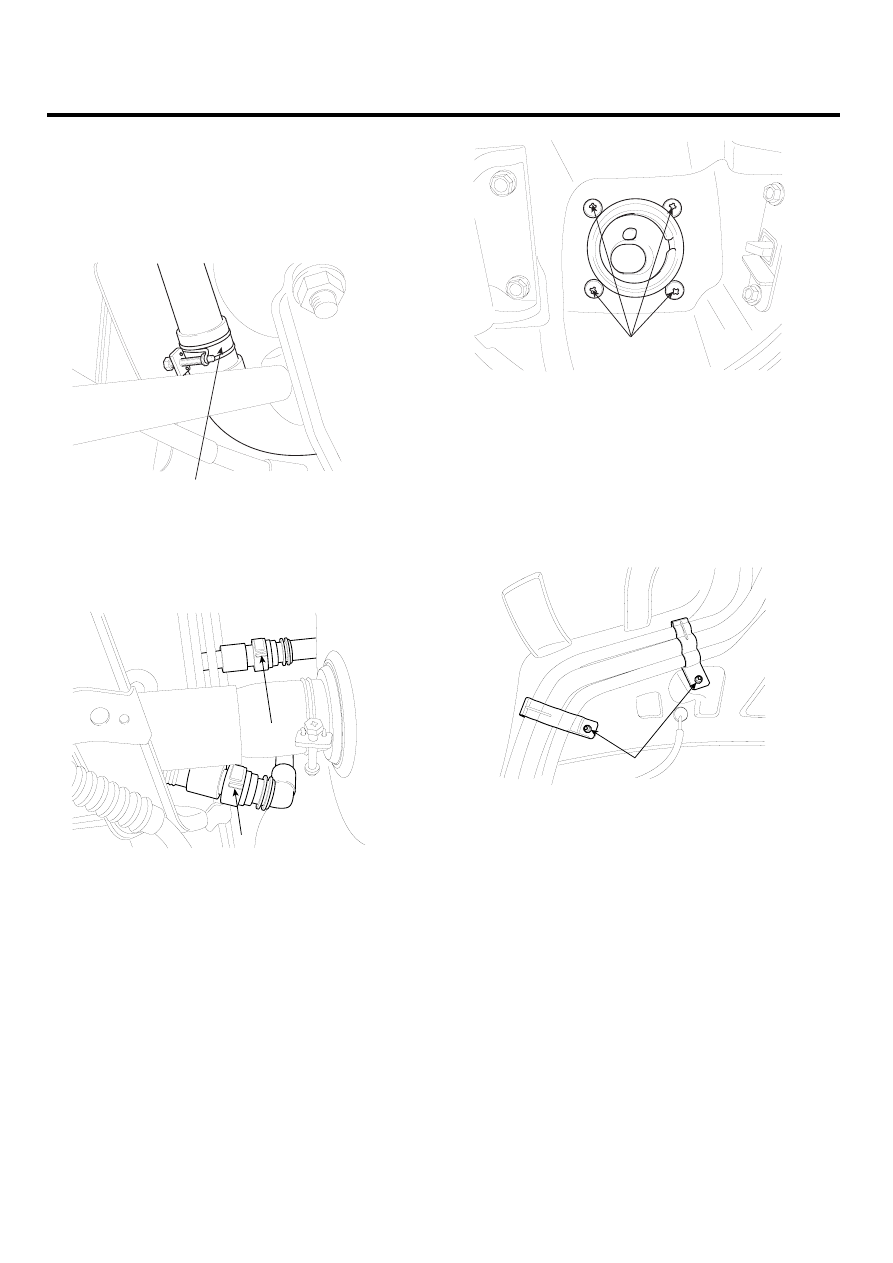

Disconnect the fuel filler hose (A).

A

SCMFL6640D

9.

Disconnect the leveling hose quick-connector (A) and
the vacuum tube quick-connector (B) connecting the
canister and the fuel tank air filter.

B

A

SCMF16013L

10. Disconnect the vacuum hoses (A,B).

A

B

SCMF16145L

11. Disconnect the 4WD coupling control wiring (A) from

the fuel tank cover.

A

SCMFL6642D

FUEL DELIVERY SYSTEM

FLA -663

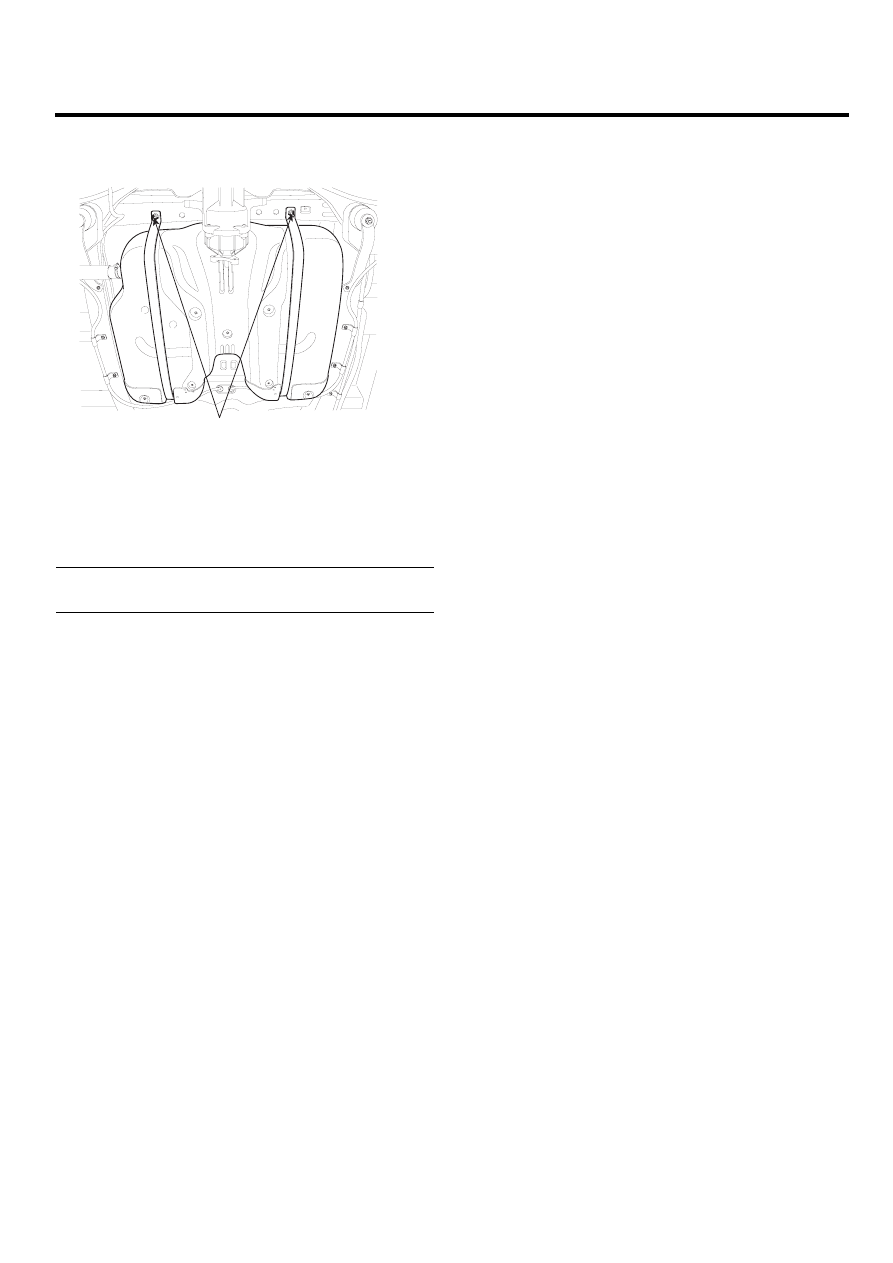

12. Unscrew the fuel tank bank mounting nuts (A) and

remove the fuel tank from the vehicle.

A

SCMFL6643D

INSTALLATION

EB787B61

1.

Install the fuel tank in according to the reverse order
of "REMOVAL" procedure.

Fuel tank band mounting nuts: 39.2 ~ 53.9N·m
(4.0 ~ 5.5kgf·m, 28.9 ~ 39.8lbf·ft)

FLA -664

FUEL SYSTEM

FILLER-NECK ASSEMBLY

REMOVAL

EDDD3969

1.

Disconnect the fuel filler hose (A).

A

SCMFL6640D

2.

Disconnect the leveling hose quick-connector (A) and
the vacuum tube quick-connector (B) connecting the
canister and the fuel tank air filter.

B

A

SCMF16013L

3.

Open the fuel filler door and unfasten the filler-neck
assembly mounting screws (A).

A

SCMFL6655D

4.

Remove the rear-LH wheel & tire, and the inner wheel
house (Refer to "DS" group in this SERVICE MAN-
UAL).

5.

Remove the bracket mounting nuts (A) and remove
the filler-neck assembly.

A

SCMF16010L

INSTALLATION

E099635F

1.

Install the filler-neck assembly in according to the re-
verse order of "REMOVAL" procedure.

FUEL DELIVERY SYSTEM

FLA -665

ACCELERATOR PEDAL

REMOVAL

EEBBB3FC

1.

Turn ignition switch off and disconnect the battery (-)
cable from the battery.

2.

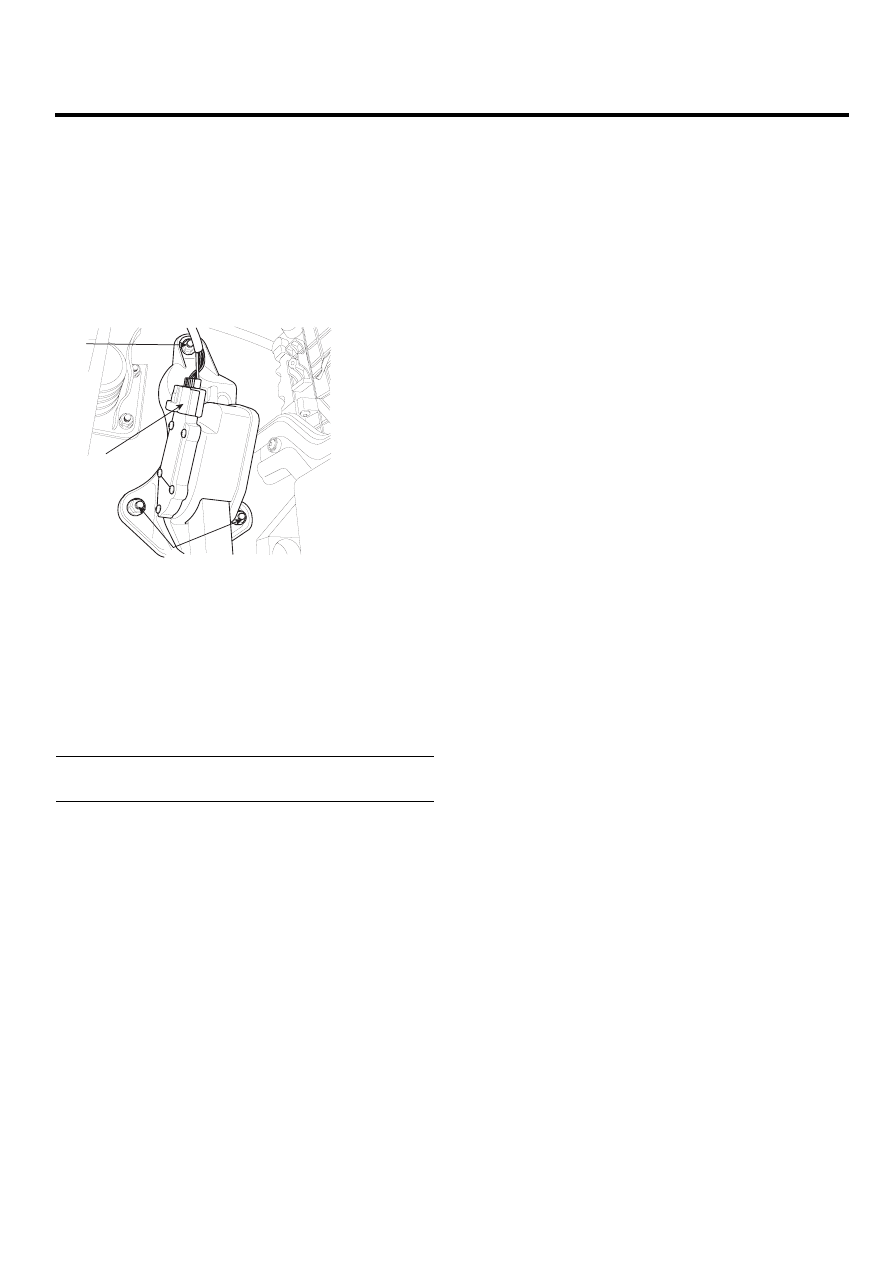

Disconnect the accelerator position sensor connector
(A).

B

B

A

SCMFL6656D

3.

Unfasten the mounting nuts (B) and remove the ac-
celerator pedal from the vehicle.

INSTALLATION

ED3291DE

1.

Install the accelerator pedal in according to the re-
verse order of "REMOVAL" procedure.

Accelerator pedal mounting nuts: 16.7 ~ 25.5N·m
(1.7 ~ 2.6kgf·m, 12.3 ~ 18.8lbf·ft)
