FLA -658

FUEL SYSTEM

INSTALLATION

EA87EA44

1.

Install the fuel pump in according to the reverse order
of "REMOVAL" procedure.

Fuel pump plate cover tightening: 58.8 ~ 68.6N·m
(6.0~ 7.0kgf·m, 43.4 ~ 50.6lbf·ft)

FUEL DELIVERY SYSTEM

FLA -659

SUB FUEL SENDER

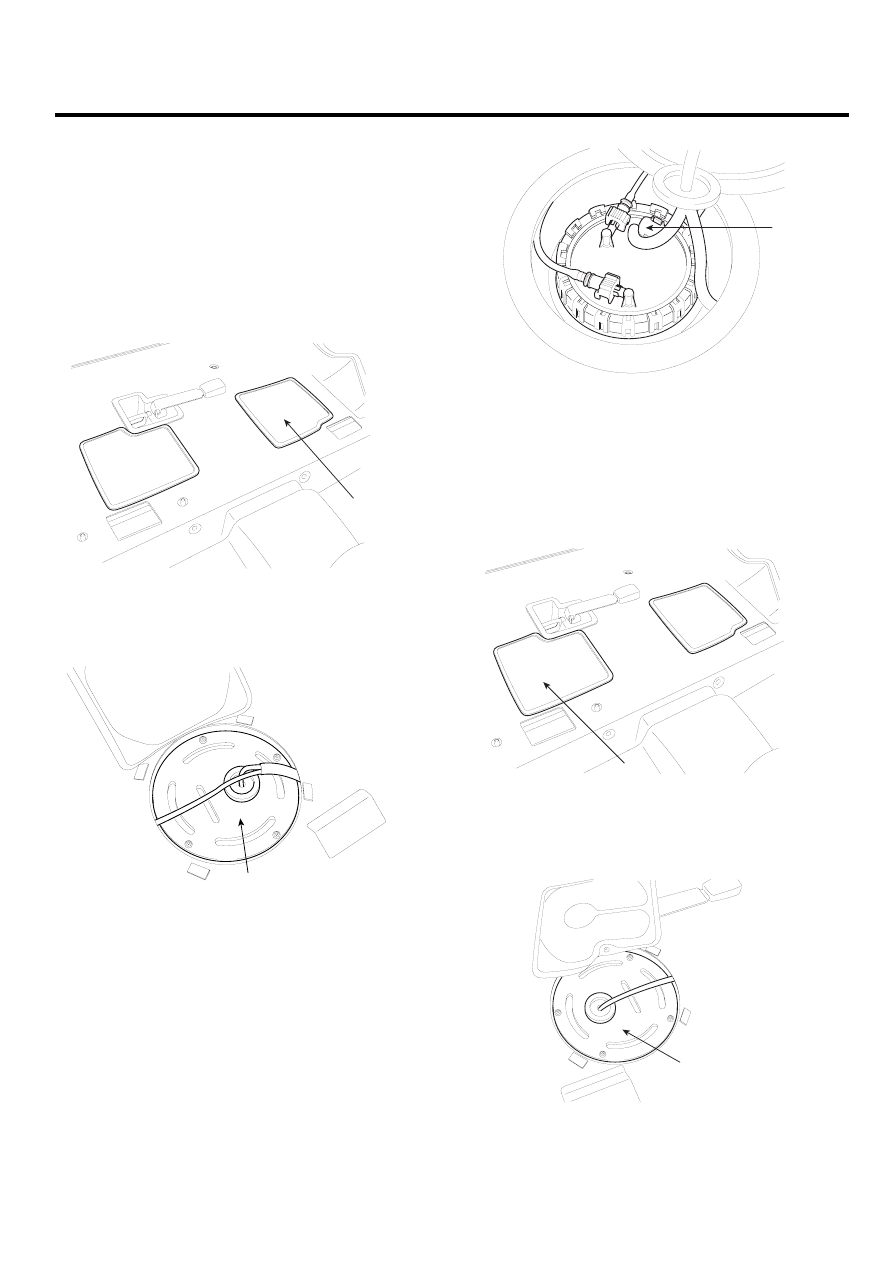

REMOVAL

EA9FF7BE

1.

Preparation

1)

Remove the 2nd seat (Refer to "BD" group in this
SERVICE MANUAL).

2)

Open the carpet for fuel pump (A).

A

SCMF16135L

3)

Remove the service cover for fuel pump (A).

A

SCMFL6636D

4)

Disconnect the fuel pump connector (A).

A

SCMF16137L

5)

Start the engine and wait until fuel in fuel line is
exhausted.

6)

After engine stops, turn the ignition switch off.

2.

Open the carpet for sub fuel sender (A).

A

SCMF16140L

3.

Open the service cover for sub fuel sender (A).

A

SCMFL6649D

FLA -660

FUEL SYSTEM

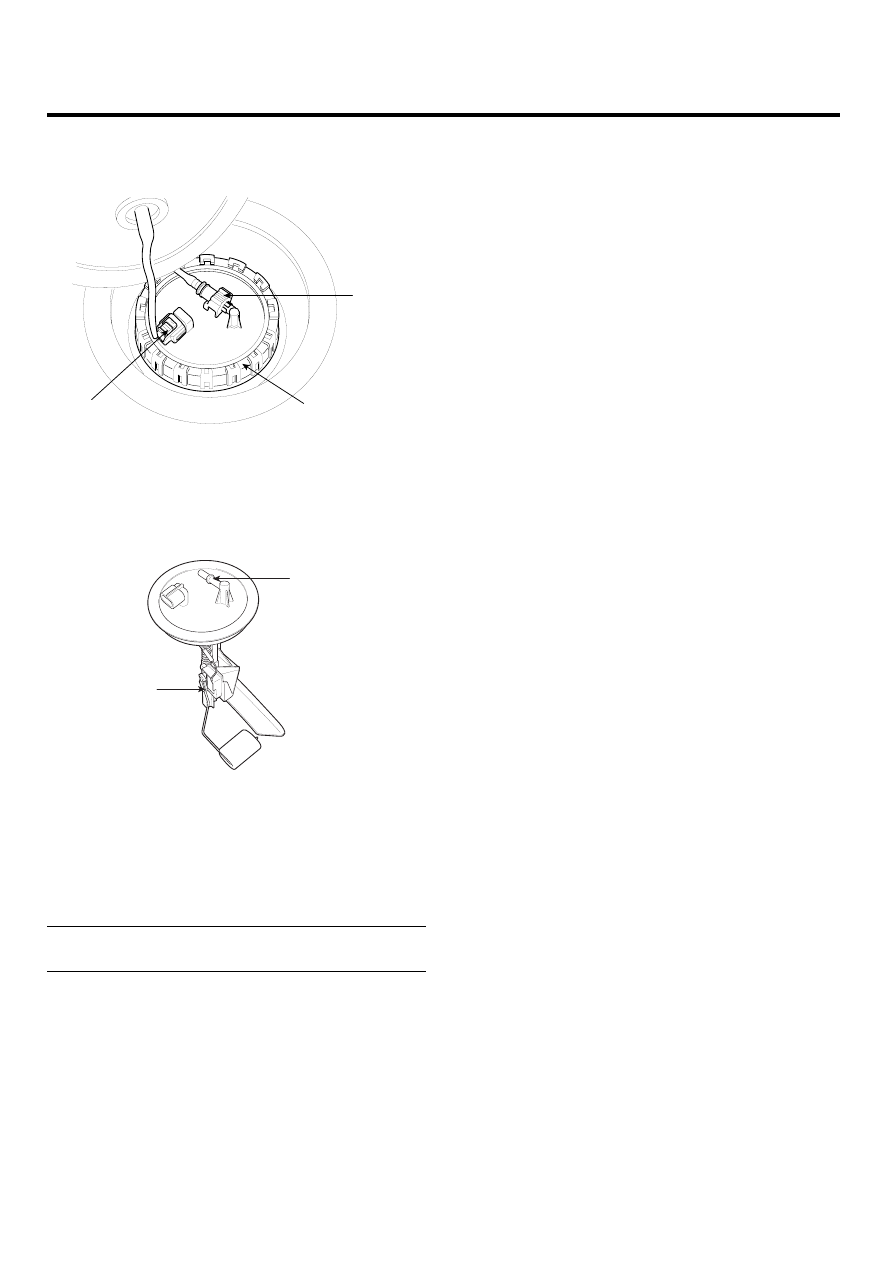

4.

Disconnect the sub fuel sender connector (A) and the
suction tube quick-connector (B).

A

C

B

SCMFL6650D

5.

Remove the plate cover (C) with the special service
tool (SST No.: 09310-2B100) and remove the sub fuel
sender from the fuel tank.

Nipple-Suction

Sub Fuel Sender

SCMF16142L

INSTALLATION

EA259FCE

1.

Install the sub fuel sender in according to the reverse
order of "REMOVAL" procedure.

Sub fuel sender plate cover tightening: 58.8 ~
68.6N·m (6.0~ 7.0kgf·m, 43.4 ~ 50.6lbf·ft)

FUEL DELIVERY SYSTEM

FLA -661

FUEL TANK

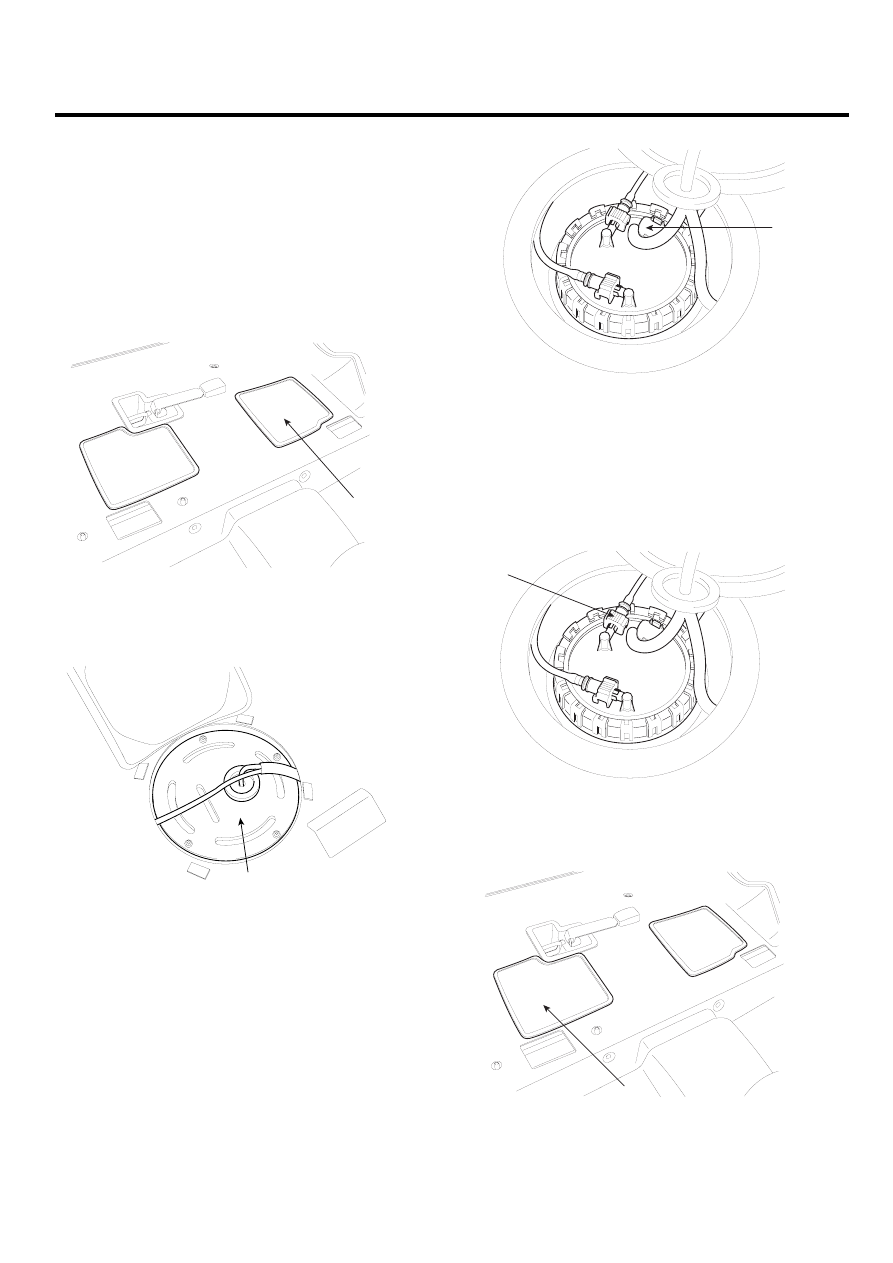

REMOVAL

ECA56A48

1.

Preparation

1)

Remove the 2nd seat (Refer to "BD" group in this
SERVICE MANUAL).

2)

Open the carpet for fuel pump (A).

A

SCMF16135L

3)

Remove the service cover for fuel pump (A).

A

SCMFL6636D

4)

Disconnect the fuel pump connector (A).

A

SCMF16137L

5)

Start the engine and wait until fuel in fuel line is
exhausted.

6)

After engine stops, turn the ignition switch off.

2.

Disconnect the fuel feed quick-connector (A).

A

SCMF16143L

3.

Open the carpet for sub fuel sender (A).

A

SCMF16140L
