FLA -570

FUEL SYSTEM

SIGNAL CIRCUIT INSPECTION

E294F1F8

1.

Check short to battery in harness

1)

IG "OFF".

2)

Disconnect APS and PCM connector.

3)

Measure resistance between terminal 3 and 2 of APS harness connector.

4)

Measure resistance between terminal 2 and 6 of APS harness connector.

Specification : Infinite

5)

Is the measured resistance within specification ?

YES

▶ Go to "Ground Circuit Inspection" procedure.

NO

▶ Repair or replace as necessary and then, go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

E7F55DD4

1.

Check open in harness

1)

IG "OFF".

2)

Disconnect APS connector.

3)

Measure voltage between terminal 6 of APS harness connector and chassis ground.(Fig. A)

4)

Measure voltage between terminal 6 and 5 of APS harness connector.(Fig. B)

Specification : Fig. "A" - Fig. "B" = approx. below. 200mV.

5)

Is the measured voltage within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair or replace contact resistance or open in harness and then, go to "Verification of VehicleRepair" pro-
cedure.

COMPONENT INSPECTION

EF093B88

1.

Check APS

1)

Ignition "ON" ＆ ENG "OFF".

2)

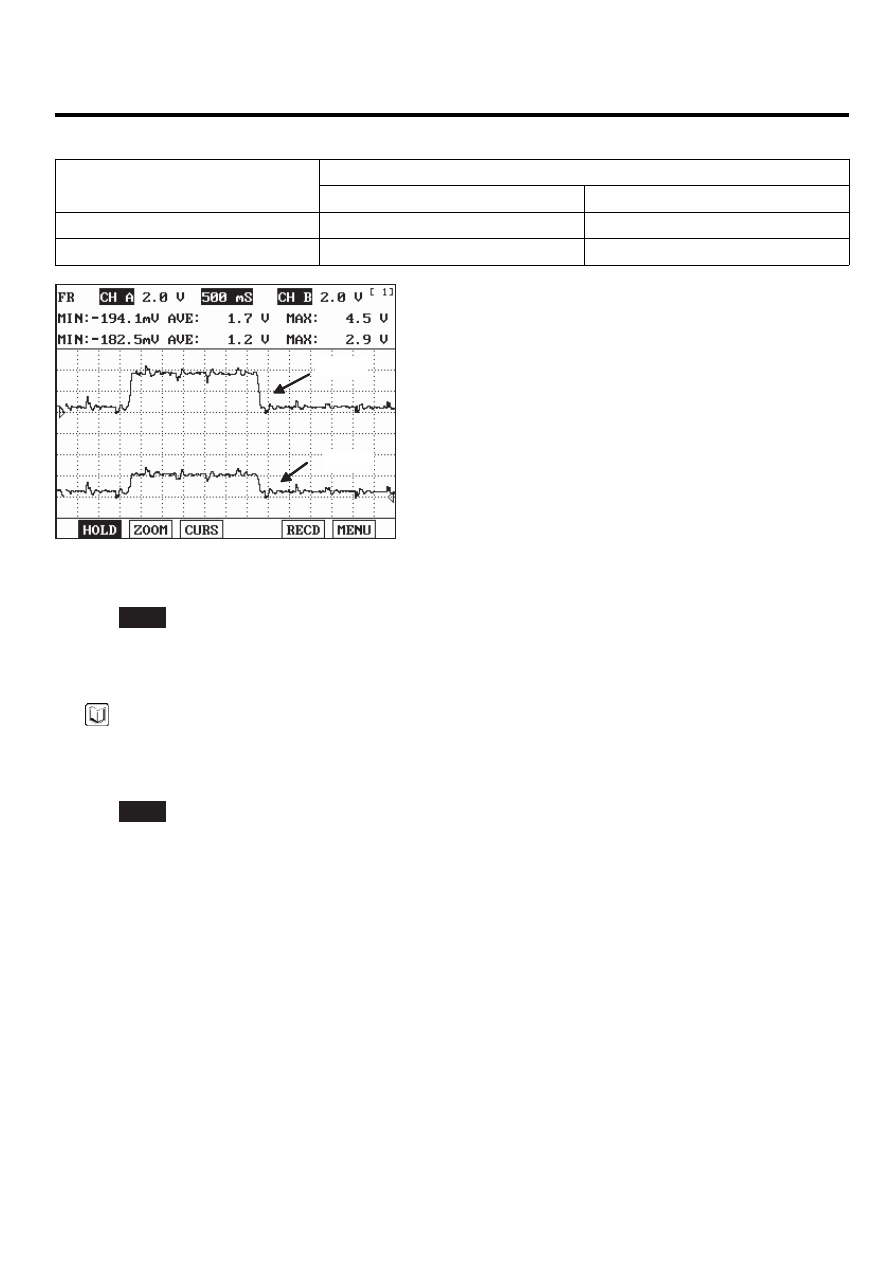

Measure waveform of APS by pressing and depressing accellerator pedal with scantool.

DTC TROUBLESHOOTING PROCEDURES

FLA -571

SPECIFICATION :

Output Voltage(V) [Vref = 5.0V]

Pedal Position

APS1

APS2

C.T

0.7 ~ 0.8V

0.29 ~ 0.46V

W.O.T

3.85 ~ 4.35V

1.93 ~ 2.18V

APS1

APS2

EGRF975A

3)

Is the measured signal waveform O.K ?

YES

▶ Substitute with a known-good PCM and check for proper operation. If the problem is corrected,replace PCM
and then go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automaticallydetected and memorized by
PCM.
Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others

NO

▶ Substitute with a known-good APS and check for proper operation. If the problem is corrected,replace APS
and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E9D238F9

Refer to DTC P2122.

FLA -572

FUEL SYSTEM

DTC P2127 THROTTLE/PEDAL POSITION SENSOR/SWITCH "E" CIRCUIT
LOW INPUT

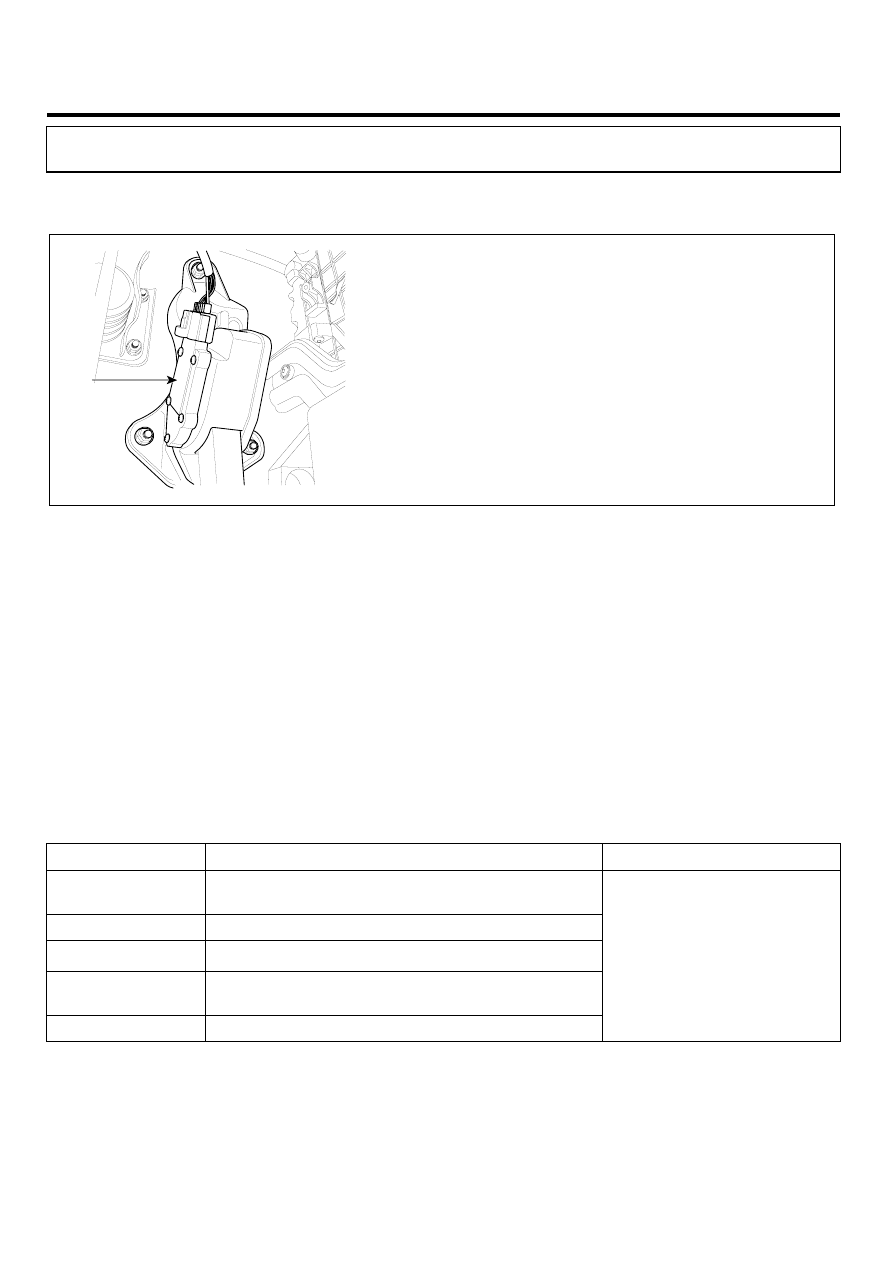

COMPONENT LOCATION

E25E809E

APS

SCMF16410L

GENERAL DESCRIPTION

EB95F666

The Electronic Throttle Control(ETC) system is made of the components throttle body, Throttle Position Sensor(TPS) 1＆
2 and Accelerator Position Sensor(APS) 1＆2. The APS is mounted in the accelerator pedal to detect the opening angle
of the accelerator pedal. It has 2 sensors to detect the accelerator position and a malfunction of the accelerator position
sensor. The ECM judges the current opening angle of the accelerator pedal from APS1＆2, and the ECM controls the
throttle motor based on these signals.

DTC DESCRIPTION

ED213EE1

Checking output signals from APS 2, under detecting condition, if output signals are below the threshold, PCM sets P2127
and then MIL(Malfunction Indication Lamp) turns on.

DTC DETECTING CONDITION

EA171D94

Item

Detecting Condition

Possible Cause

DTC Strategy

• This code detects a continuous short to ground or

open in either the circuit or the sensor

Enable Conditions

• Ignition "ON"

Threshold

• APS1 〈 0.125V

Diagnosis Time

• Contineous

(More than 0.18sec. Failure for every 7.8sec. Test)

MIL On Condition

• 1 Driving Cycle

• Poor connection
• Open or short to ground

in Power Circuit

• Open or short to ground

in Signal Circuit

• Faulty APS
• Faulty PCM

DTC TROUBLESHOOTING PROCEDURES

FLA -573

SPECIFICATION

E2CFB9C8

Output Voltage(V) [Vref = 5.0V]

Pedal Position

APS1

APS2

C.T

0.7 ~ 0.8V

0.29 ~ 0.46V

W.O.T

3.85 ~ 4.35V

1.93 ~ 2.18V

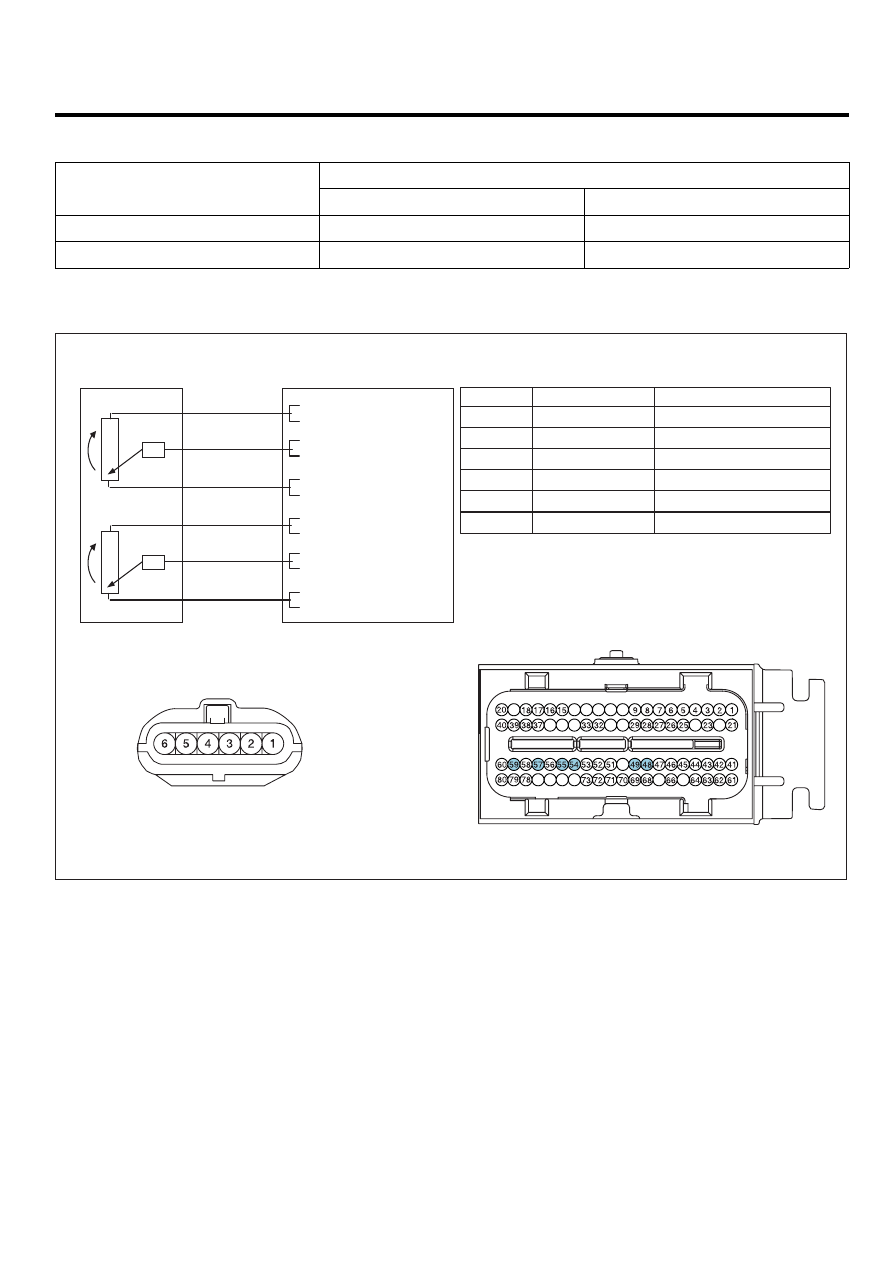

SCHEMATIC DIAGRAM

EAB6B552

APS

E02

1

2

PCM C30-A (54)

APS 1 Signal

3

4

PCM C30-A (48)

APS 2 Reference Voltage (+5V)

APS 2 Ground

5

PCM C30-A (55)

APS 1 Ground

6

PCM C30-A (59)

APS 1 Reference Voltage (+5V)

PCM C30-A (57)

PCM (C30-A)

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

APS 2 Signal

PCM C30-A (49)

PCM

C30-A

19

14 13 12 11

31

34

35

36

30

10

24

22

65

67

50

74

75

76

77

5

2

6

APS (E02)

APS 1

APS 2

59 - Reference Voltage (+5V)

54 - APS 1 Signal

55 - GND

4

1

3

57 - Reference Voltage (+5V)

49 - APS 2 Signal

48 - GND

SCMF16124L
