4)

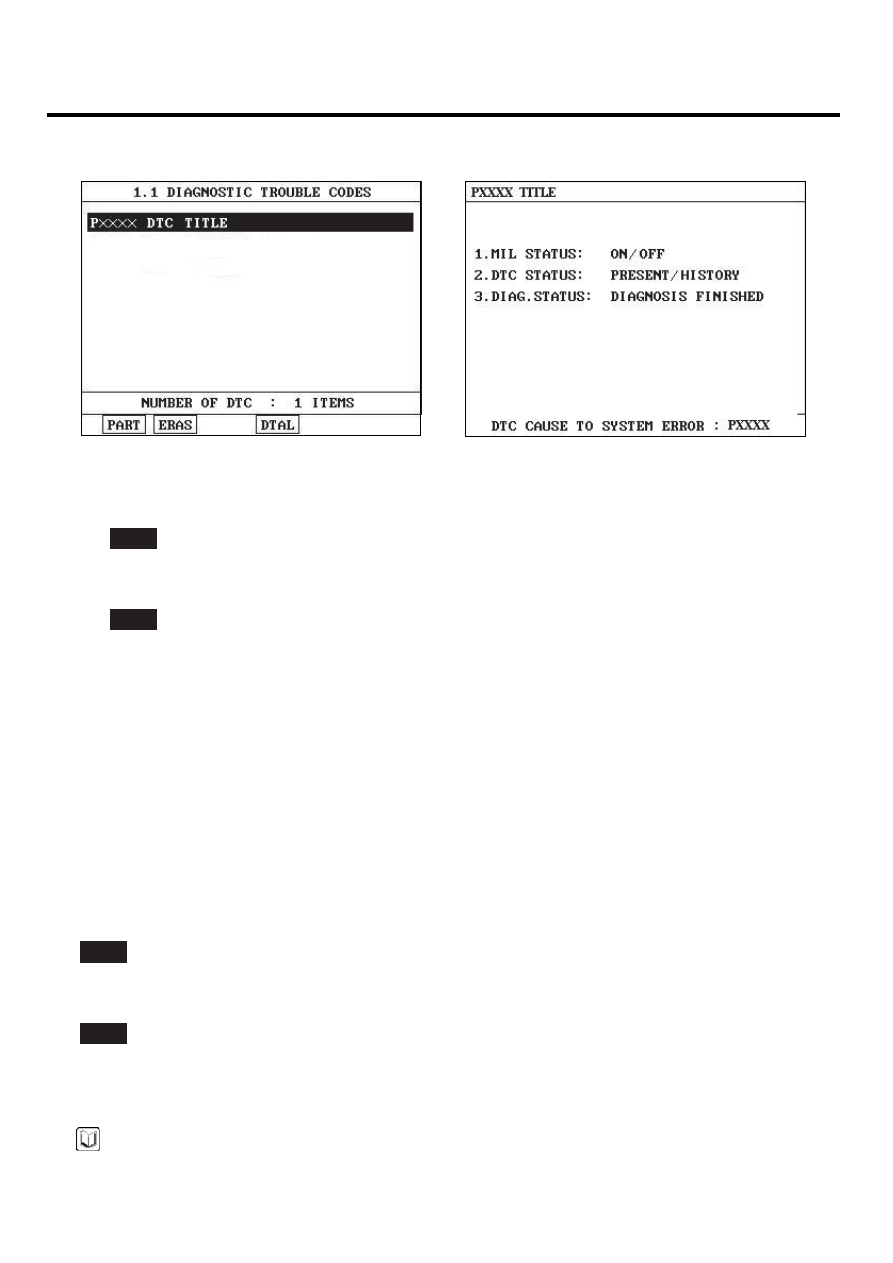

Read "DTC Status" parameter.

SCMF16159L

5)

Is parameter displayed "Present fault"?

YES

▶ Go to "Terminal and connector inspection" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’s and/or PCM’s connector or was repaired and PCM
memory was not cleared. Thoroughly check connectors for looseness, poor connection, ending, corrosion, con-
tamination, deterioration, or damage. Repair or replace as necessary and go to "Verification of Vehicle Repair"
procedure.

TERMINAL AND CONNECTOR INSPECTION

E2E5805E

1.

Many malfunctions in the electrical system are caused by poor harness and terminals. Faults can also be caused by
interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of Vehicle Repair" procedure

NO

▶ Substitute with a known-good PCM and check for proper operation. If the problem is corrected,replace PCM and
then go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. After testing PCM on the vehicle, use this function to reuse the PCM on the others

DTC TROUBLESHOOTING PROCEDURES

FLA -463

VERIFICATION OF VEHICLE REPAIR

EDF49698

After a repair, it is essential to verify that the fault has been corrected.

1.

Monitor and record the Freeze Frame Data for the Diagnostic Trouble Code(DTC) which has been diagnosed.

2.

Using a Scantool, Clear the DTCs

3.

Operate the vehicle within conditions noted in the freeze frame data or enable conditions

4.

Monitor that all rediness test have been verified as " Complete "

5.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshoooting procedure.

NO

▶ System is performing to specification at this time.

FLA -464

FUEL SYSTEM

DTC P0602 EEPROM-PROGRAMING ERROR

COMPONENT LOCATION

E6E49C3C

Refer to DTC P0601.

GENERAL DESCRIPTION

EECB64CE

Refer to DTC P0601.

DTC DESCRIPTION

E0CE496F

If CPU software version dose not accord with main CPU, PCM sets P0602.

DTC DETECTING CONDITION

E88A3072

Item

Detecting Condition

Possible cause

DTC Strategy

• Check internal CPU

Enable Conditions

• -

Threshold value

• The version discordance among PCU

S/W or Calibration

Diagnosis Time

• Continuous

MIL On Condition

• 1 driving cycle

• Faulty PCM

MONITOR DTC STATUS

ED153DB8

Refer to DTC P0601.

TERMINAL AND CONNECTOR INSPECTION

EB336C96

Refer to DTC P0601.

VERIFICATION OF VEHICLE REPAIR

E499B411

Refer to DTC P0601.

DTC TROUBLESHOOTING PROCEDURES

FLA -465

DTC P0604 INTERNAL CONTROL MODULE RANDOM ACCESS MEMORY
(RAM) ERROR

COMPONENT LOCATION

ECDD00AC

Refer to DTC P0601.

GENERAL DESCRIPTION

EC8E0935

Refer to DTC P0601.

DTC DESCRIPTION

E7CA500D

If the RAM in PCM has errors, PCM sets P0604 and MIL(Malfunction Indication Lamp) turns on.

DTC DETECTING CONDITION

E848AF67

Item

Detecting Condition

Possible cause

DTC Strategy

• Check internal CPU

Enable Conditions

• -

Threshold value

• RAM has errors

Diagnosis Time

• Continuous

MIL On Condition

• 1 driving cycle

• Faulty PCM

MONITOR DTC STATUS

ECC7C404

Refer to DTC P0601.

TERMINAL AND CONNECTOR INSPECTION

E6886EBD

Refer to DTC P0601.

VERIFICATION OF VEHICLE REPAIR

EF1A07CB

Refer to DTC P0601.
