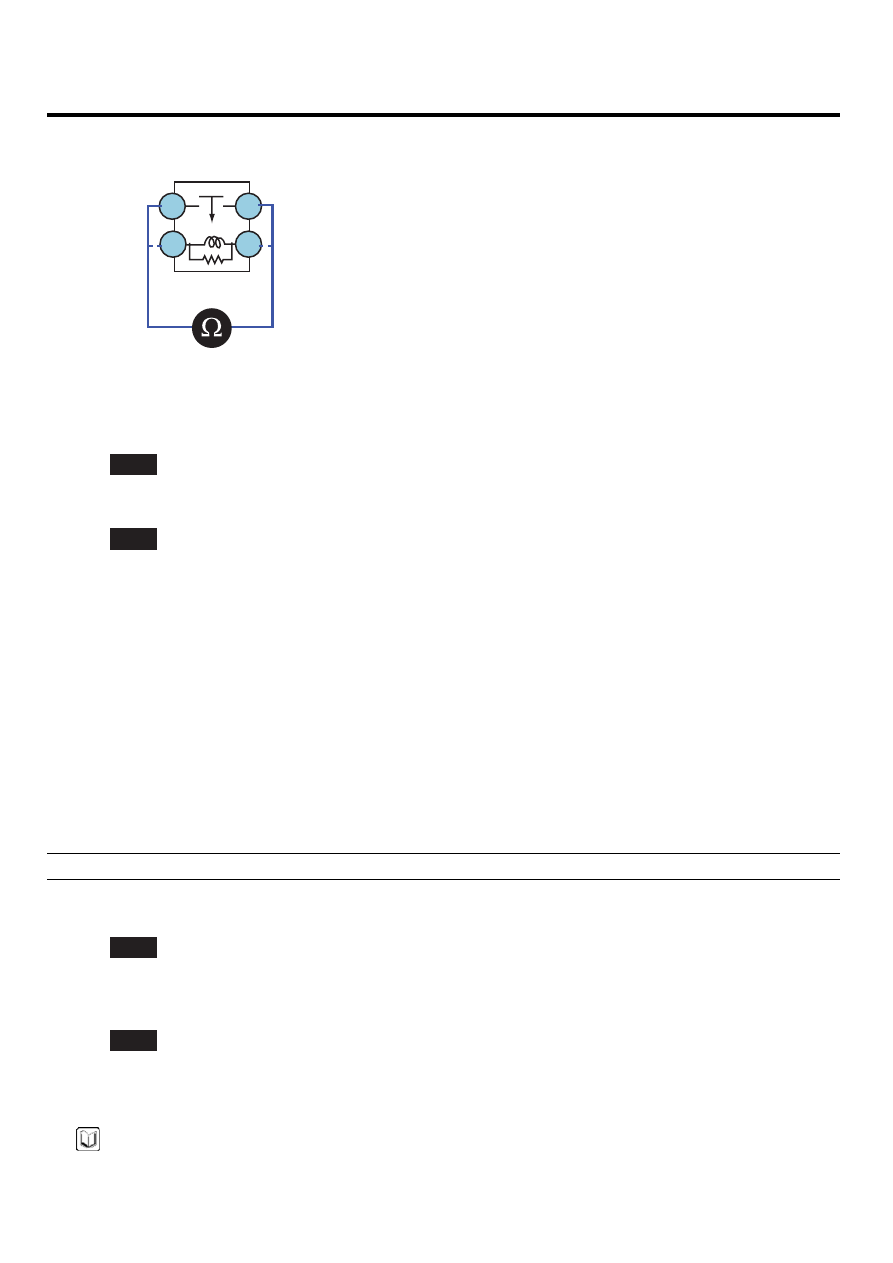

FLA -454

FUEL SYSTEM

3

5

2

4

EGRF912A

5)

Is the measured resistance within specification ?

YES

▶ Go to "Check Alternator" procedure.

NO

▶ Substitute with a known - good Main relay and check for proper operation. If the problem is corrected, replace
Main relay and go to "Verification of Vehicle Repair" procedure.

2.

Check Alternator

1)

Key "OFF".

2)

Check the tension of the belt.

3)

Check Battery terminal and Alternator B+ terminal for looseness, corrosion or damage.

4)

Engine "ON".

5)

Operate electric equipments (Head lamp, Hot wire, etc).

6)

accelerate engine to 2000 RPM and measure the battery voltage.

Specification : Approx. 12.5V ~ 14.5V

7)

Is the measured voltage within specification ?

YES

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known - good Alternator and check for proper operation. If the problem is corrected, replace
Alternator and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. After testing PCM on the vehicle, use this function to reuse the PCM on the others

DTC TROUBLESHOOTING PROCEDURES

FLA -455

VERIFICATION OF VEHICLE REPAIR

E12F704A

Refer to DTC P0562.

FLA -456

FUEL SYSTEM

DTC P0571 BRAKE SWITCH "A" CIRCUIT

GENERAL DESCRIPTION

E05F03C8

The Stop lamp switch is used to judge whether the acceleration system is abnormal or not. The stop lamp switch has a
duplex system(signals brake test or brake light) to memorize the abnormality when the signals of depressing and releasing
the brake pedal are detected simultaneously.

DTC DESCRIPTION

E729BD31

Checking input signals from brake lamp switch under detecting condition, if the operation state of brake lamp switch does
not change for more than 3 sec., PCM sets P0571. MIL(Malfunction Indication Lamp) turns on when the malfunction lasts
till cosecutive 2 driving cycle.

DTC DETECTING CONDITION

E26B2635

Item

Detecting Condition

Possible cause

DTC Strategy

• PCM detects brake lamp input signal when

vehicle stops.

Enable Conditions

• Engine works
• Vehicle speed signal is normal.
• Vehicle speed 〉20kph (during 1sec or more)

Threshold value

• Vehicle speed 〈 3kph
• Vehicle acceleration〈 -6kph/s
• Brake lamp "OFF" and not changing of brake

lamp signal for more 3 sec.

Diagnosis Time

• Continuous

MIL On Condition

• 2 driving cycles

• Poor connection
• Open or short to ground

in signal circuit

• Faulty PCM

DTC TROUBLESHOOTING PROCEDURES

FLA -457

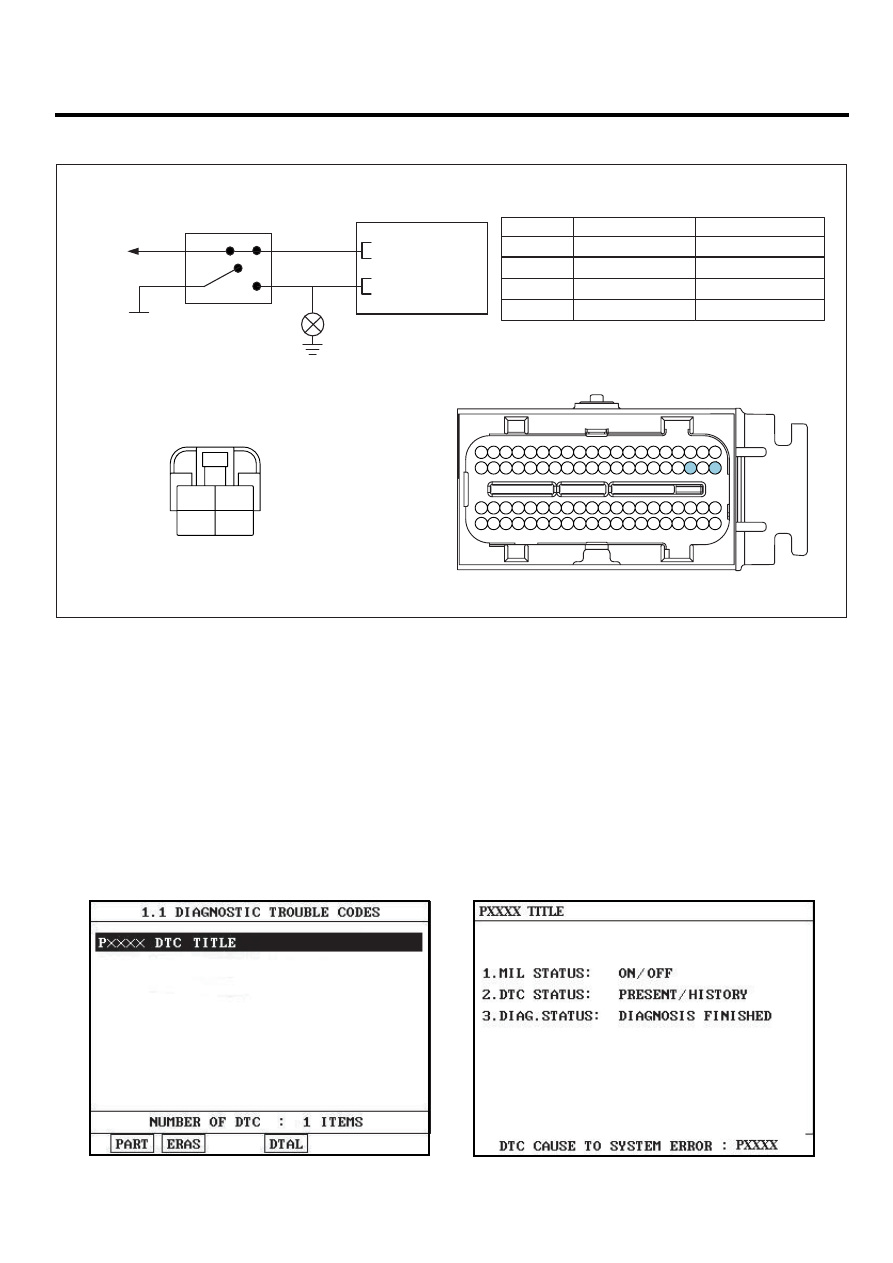

SCHEMATIC DIAGRAM

E3311F66

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

[CONNECTION INFORMATION]

STOP LAMP SWITCH

C54

Terminal

Connected to

Function

2

PCM C30-A (23)

Brake light switch

1

Power Supply (12V)

Battery

4

Brake switch

PCM C30-A (21)

3

Power Supply (12V)

Battery

PCM (C30-A)

IG 1

Battery

Brake Lamp

21 - Brake switch

23 - Brake light switch

PCM

C30-A

4

3

1

2

1

2

3

4

3 2 1

6 5 4

9

21

23

16 15

17

18

19

38 37 36 35 34

39

40

26 25 24

22

27

28

29

46

47

48

49

68 67

69

70

42 41

43

44

62 61

63

64

66 65

45

56

57

58

59

60

78 77 76 75 74

79

80

52 51 50

53

72 71

73

54

55

32 31 30

33

20

14 13 12 11 10

8 7

SCMF16365L

MONITOR DTC STATUS

EDDDACD9

1.

Check DTC Status

1)

Connect scantool to Data Link Connector(DLC).

2)

IG "ON".

3)

Select "Diagnostic Trouble Codes(DTCs)" mode, and then Press F4(DTAL) to check DTC’s information from the
DTCs menu

4)

Read "DTC Status" parameter.

SCMF16159L
