FLA -458

FUEL SYSTEM

5)

Is parameter displayed "Present fault"?

YES

▶ Go to "Terminal and connector inspection" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’s and/or PCM’s connector or was repaired and PCM
memory was not cleared. Thoroughly check connectors for looseness, poor connection, ending, corrosion, con-
tamination, deterioration, or damage. Repair or replace as necessary and go to "Verification of Vehicle Repair"
procedure.

TERMINAL AND CONNECTOR INSPECTION

EC369B30

1.

Many malfunctions in the electrical system are caused by poor harness and terminals. Faults can also be caused by
interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of Vehicle Repair" procedure

NO

▶ Go to " Power Circuit Inspection " procedure.

POWER CIRCUIT INSPECTION

E96451A9

1.

Check voltage

1)

IG "OFF".

2)

Disconnect the PCM connector.

3)

IG "ON" and ENG "OFF"

4)

During taking off the brake : Measure the voltage between terminal C30-A (23) of PCM harness connector and
chassis ground.

5)

During stepping on the brake : Measure the voltage between terminal C30-A (23) of PCM harness connector
and chassis ground.

SPECIFICATION :

Item

During taking off the brake

During stepping on the brake

Brake Lamp Switch

0V

Battery voltage

Brake Switch

Battery voltage

0V

6)

Is the measured voltage within specification ?

YES

DTC TROUBLESHOOTING PROCEDURES

FLA -459

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

NO

▶ Go to "Check open in harness" as follows.

2.

Check open in harness

1)

IG "OFF".

2)

Disconnect the brake switch and PCM connector.

3)

Measure the resistance between terminal 23 of PCM harness connector and terminal 2 of Brake switch harness
side.

Specification : Approx. below 1Ω

4)

Is the measured resistance within specification ?

YES

▶ Go to "Check voltage" as follows.

NO

▶ Repair open in circuit and go to "Verification of Vehicle Repair" procedure.

3.

Check voltage

1)

IG "OFF".

2)

Disconnect the brake switch connector.

3)

Measure the voltage between brake lamp switch terminal and chassis ground.

4)

IG "ON" and ENG "OFF"

5)

Measure the voltage between brake lamp switch terminal and chassis ground.

SPECIFICATION :

Item

During taking off the brake

During stepping on the brake

Brake Lamp Switch

Battery voltage

Battery voltage

Brake Switch

0V

Battery voltage

6)

Is the measured voltage within specification ?

YES

▶ Substitute with a known - good brake switch and check for proper operation. If the problem is corrected,
replace brake switch and go to "Verification of Vehicle Repair" procedure..

NO

▶ Check the fuse between battery and brake switch.
▶ Repair open or short in power circuit of brake switch and go to "Verification of Vehicle Repair" procedure.

FLA -460

FUEL SYSTEM

VERIFICATION OF VEHICLE REPAIR

E279FF74

After a repair, it is essential to verify that the fault has been corrected.

1.

Monitor and record the Freeze Frame Data for the Diagnostic Trouble Code(DTC) which has been diagnosed.

2.

Using a Scantool, Clear the DTCs

3.

Operate the vehicle within conditions noted in the freeze frame data or enable conditions

4.

Monitor that all rediness test have been verified as " Complete "

5.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshoooting procedure.

NO

▶ System is performing to specification at this time.

DTC TROUBLESHOOTING PROCEDURES

FLA -461

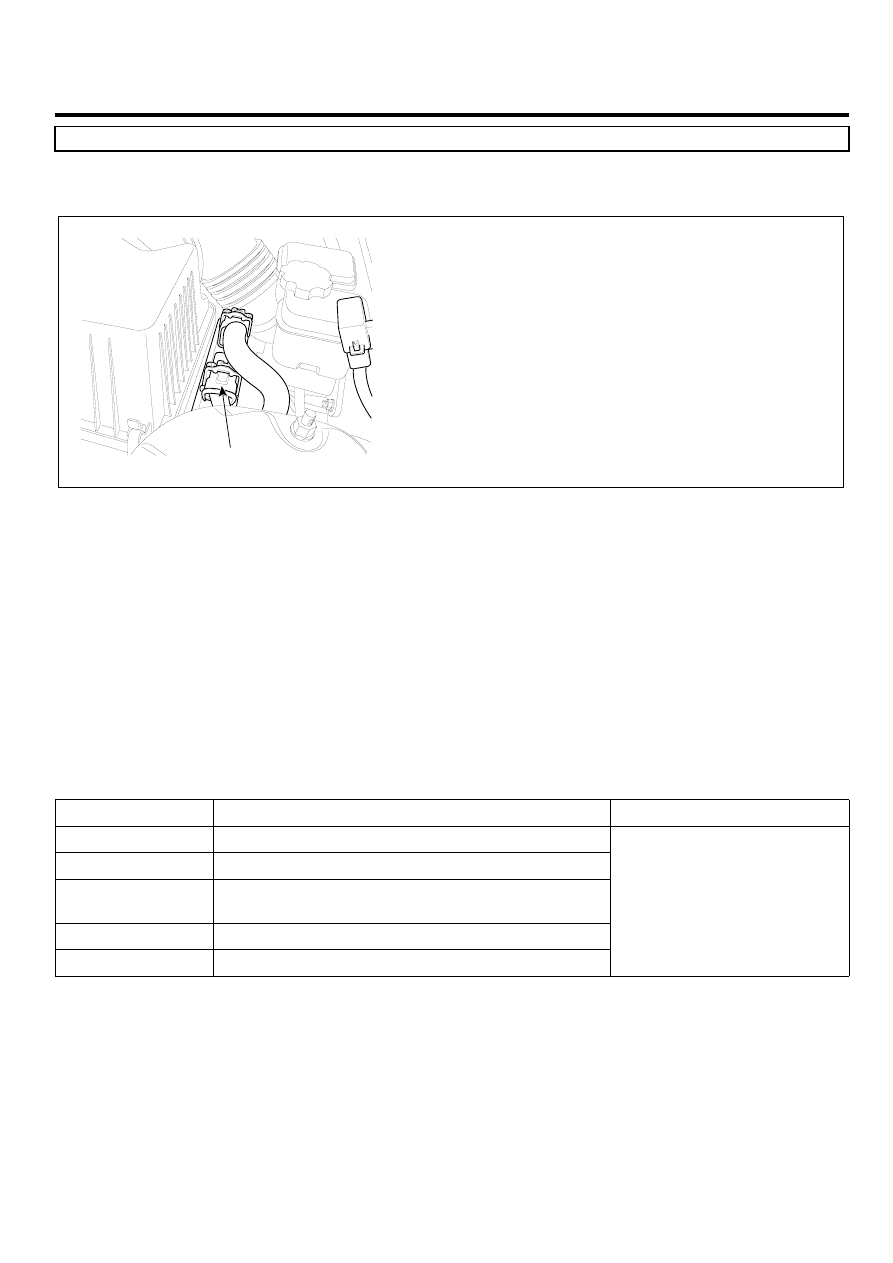

DTC P0601 EEPROM-CHECK SUM ERROR

COMPONENT LOCATION

E229539F

PCM

SCMF16386L

GENERAL DESCRIPTION

E87E4D85

A malfunction is detected by using a checksum technique for verifying data. The digital data is composed of zeros and
ones. A checksum is the total of all ones in a string of data. By comparing the checksum value with a stored value, a
malfunction can be detected.

DTC DESCRIPTION

E65068E8

If real checksum does not accord with memory checksum, PCM sets P0601 and MIL(Malfunction Indication Lamp) turns
on.

DTC DETECTING CONDITION

E38A3627

Item

Detecting Condition

Possible cause

DTC Strategy

• Checksum check

Enable Conditions

• -

Threshold value

• Discordance between the real checksum and

the memorized checksum

Diagnosis Time

• Continuous

MIL On Condition

• 1 driving cycle

• Faulty PCM

MONITOR DTC STATUS

E7BDFDA8

1.

Check DTC Status

1)

Connect scantool to Data Link Connector(DLC).

2)

IG "ON".

3)

Select "Diagnostic Trouble Codes(DTCs)" mode, and then Press F4(DTAL) to check DTC’s information from the
DTCs menu
