FLA -386

FUEL SYSTEM

MONITOR DTC STATUS

EAA40E85

1.

Check DTC Status

1)

Connect scantool to Data Link Connector(DLC).

2)

IG "ON".

3)

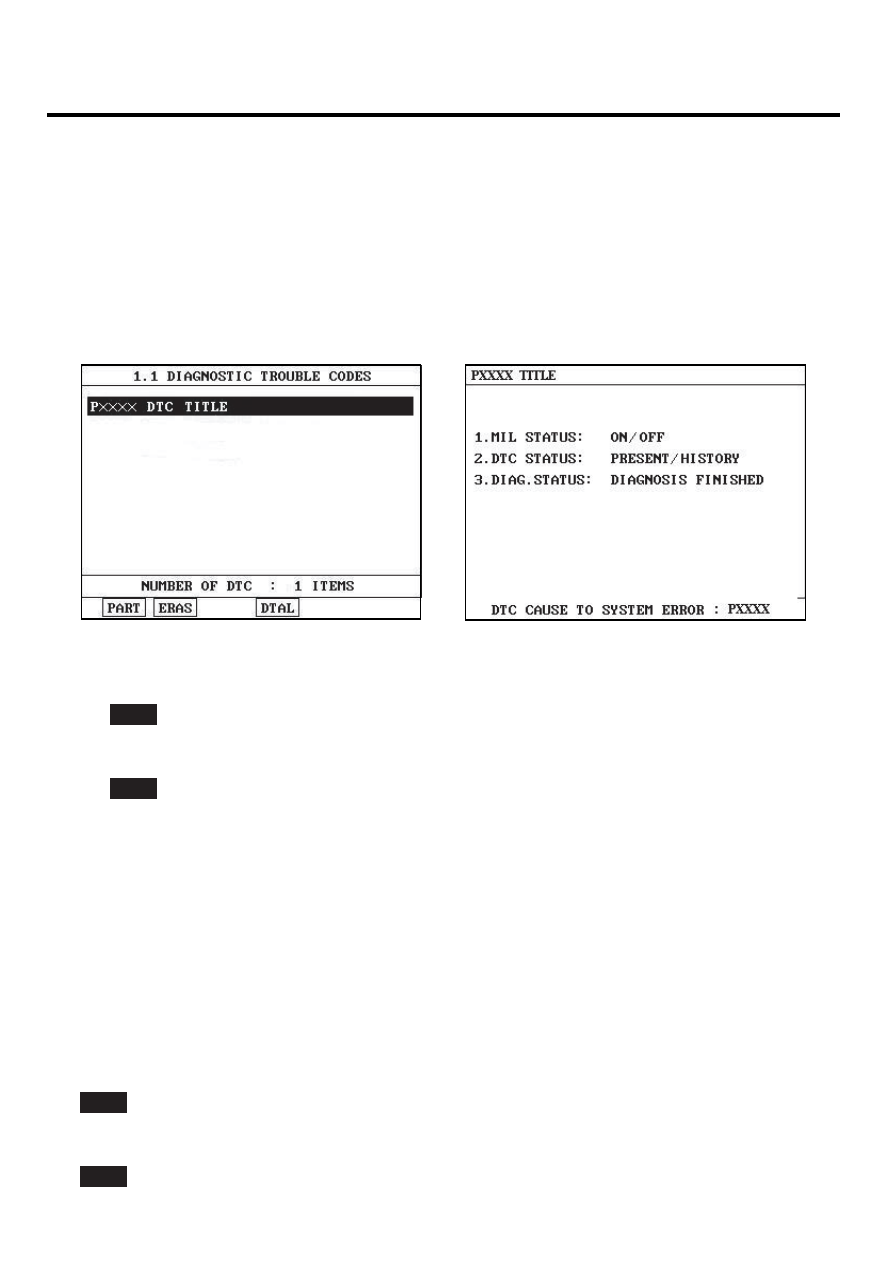

Select "Diagnostic Trouble Codes(DTCs)" mode, and then Press F4(DTAL) to check DTC’s information from the
DTCs menu

4)

Read "DTC Status" parameter.

SCMF16159L

5)

Is parameter displayed "Present fault"?

YES

▶ Go to "Terminal and connector inspection" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’s and/or PCM’s connector or was repaired and PCM
memory was not cleared. Thoroughly check connectors for looseness, poor connection, ending, corrosion, con-
tamination, deterioration, or damage. Repair or replace as necessary and go to "Verification of Vehicle Repair"
procedure.

TERMINAL AND CONNECTOR INSPECTION

ECCDDFC8

1.

Many malfunctions in the electrical system are caused by poor harness and terminals. Faults can also be caused by
interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of Vehicle Repair" procedure

NO

DTC TROUBLESHOOTING PROCEDURES

FLA -387

▶ Go to "Power Circuit Inspection" procedure.

POWER CIRCUIT INSPECTION

E53D0B80

1.

IG "OFF" and disconnect CMPS connector.

2.

IG "ON" and ENG "OFF"

3.

Measure voltage between terminal 1 of CMPS(B2) harness connector and chassis ground.

Specification : Approx. 5V

4.

Is the measured voltage within specification?

YES

▶ Go to "Signal Circuit Inspection" procedure.

NO

▶ Repair open or short to ground in harness, and go to "Verification of Vehicle Repair" procedure.

SIGNAL CIRCUIT INSPECTION

E3ED19ED

1.

Check voltage

1)

IG "OFF" and disconnect CMPS connector.

2)

IG "ON" and ENG "OFF"

3)

Measure voltage between terminal 3 of CMPS(B2) harness connector and chassis ground.

Specification : Approx. 5V

4)

Is the measured voltage within specification?

YES

▶ Go to "Check short in harness" as follows.

NO

▶ Go to "Check open in harness" as follows.

2.

Check short in harness

1)

IG "OFF" and disconnect CMPS connector.

2)

Measure resistance between terminals 1 and 3 of CMPS(B2) harness connector.

Specification : Infinite

3)

Is the measured resistance within specification?

YES

▶ Go to "Check short to ground in harness" as follows.

FLA -388

FUEL SYSTEM

NO

▶ Repair short in harness, and go to "Verification of Vehicle Repair" procedure.

3.

Check short to ground in harness

1)

IG "OFF" and disconnect CMPS connector and PCM connector.

2)

Measure resistance between terminal 3 of CMPS(B2) harness connector and chassis ground.

Specification : Infinite

3)

Is the measured resistance within specification?

YES

▶ Go to "Ground Circuit Inspection" procedure.

NO

▶ Repair short to ground in harness, and go to "Verification of Vehicle Repair" procedure.

4.

Check open in harness

1)

IG "OFF" and disconnect CMPS connector and PCM connector.

2)

Measure resistance between terminal 3 of CMPS harness connector and terminal C30-B (24) of PCM harness
connector.

Specification : Below 1Ω

3)

Is the measured resistance within specification?

YES

▶ Go to "Ground Circuit Inspection" procedure.

NO

▶ Repair open in harness, and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

E8222698

1.

IG "OFF" and disconnect CMPS connector.

2.

Measure voltage between terminal 3 of CMPS harness connector and chassis ground.

3.

Measure voltage between terminals 2 and 3 of CMPS harness connector.

Specification : Measurement "A" - Measurement ’B’ = Approx. below 200mV

4.

Is the measured voltage within specification?

YES

▶ Go to "Component Inspection" procedure.

DTC TROUBLESHOOTING PROCEDURES

FLA -389

NO

▶ Repair open or contact resistance in harness, and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EEDE8846

1.

Check CMPS

1)

IG "OFF" and connect scantool.

2)

ENG "ON" and Measure signal waveform at terminal 3 of CMPS.

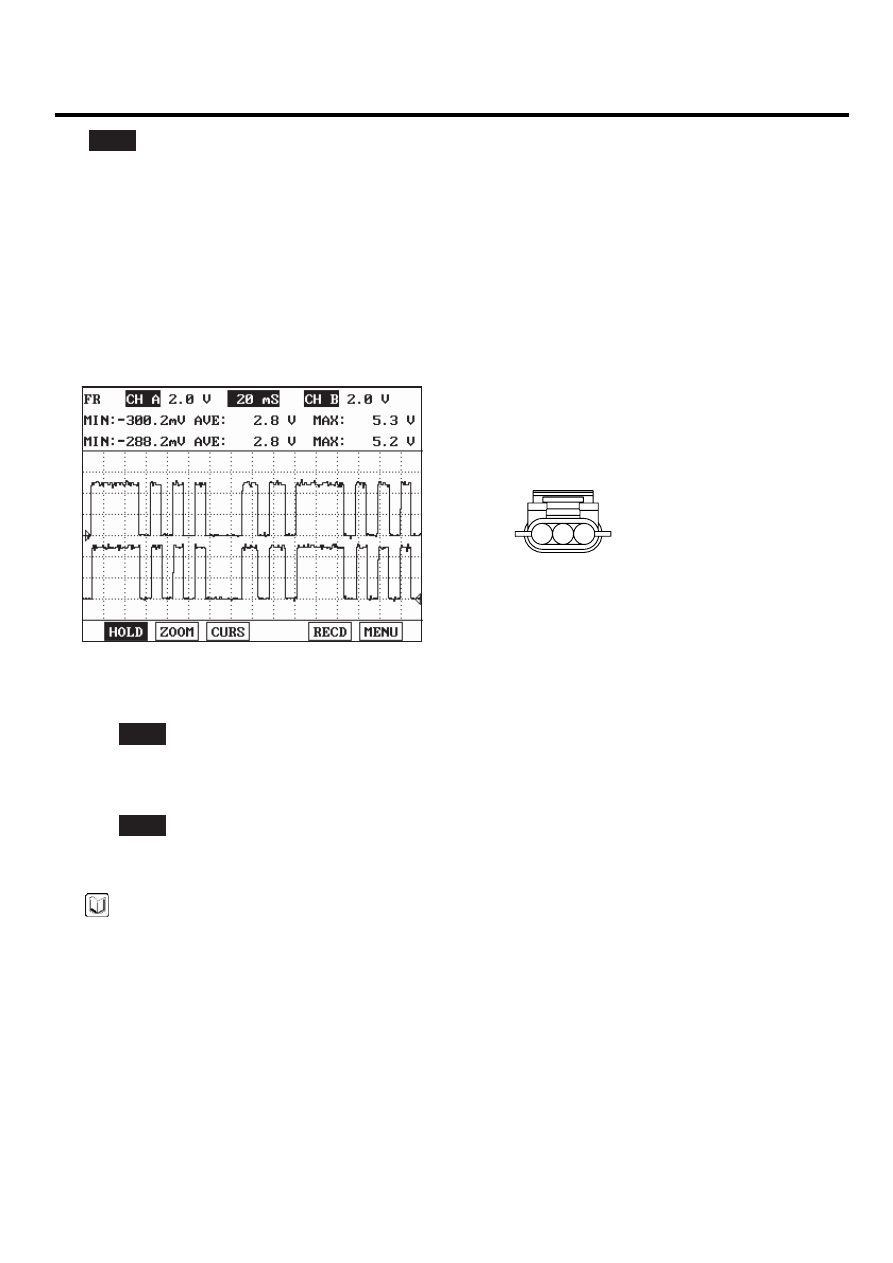

REFERENCE SIGNAL WAVEFORM :

C10-2

1

2

3

1. Reference Voltage (+5V)
2. Sensor ground
3. CMPS [Bank 2] signal

SCMF16319L

3)

Is the measured siganl waveform normal?

YES

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NO

▶ Check the electrical noise of siganl waveform, and go to "Check target wheel of CAM shaft" as follows.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. After testing PCM on the vehicle, use this function to reuse the PCM on the others

2.

Check target wheel of CAM shaft

1)

IG "OFF"

2)

Remove the cover of cylinder head and check target wheel state of bank 2.
