FUEL SYSTEM

▶ Go to "Power Circuit Inspection" procedure.

POWER CIRCUIT INSPECTION

E889698F

1.

IG "OFF" and disconnect CMPS connector.

2.

IG "ON" and ENG "OFF"

3.

Measure voltage between terminal 1 of CMPS(B1) harness connector and chassis ground.

Specification : Approx. 5V

4.

Is the measured voltage within specification?

YES

▶ Go to "Signal Circuit Inspection" procedure.

NO

▶ Repair open or short to ground in harness, and go to "Verification of Vehicle Repair" procedure.

SIGNAL CIRCUIT INSPECTION

E6AE2417

1.

Check voltage

1)

IG "OFF" and disconnect CMPS connector.

2)

IG "ON" and ENG "OFF"

3)

Measure voltage between terminal 3 of CMPS(B1) harness connector and chassis ground.

Specification : Approx. 5V

4)

Is the measured voltage within specification?

YES

▶ Go to "Component Inspection" as follows.

NO

▶ Go to "Check open in harness’ as follows.

2.

Check open in harness

1)

IG "OFF" and disconnect CMPS connector and PCM connector.

2)

Measure resistance between terminal 3 of CMPS harness connector and terminal C30-B (25) of PCM harness
connector.

Specification : Below 1Ω

3)

Is the measured resistance within specification?

YES

DTC TROUBLESHOOTING PROCEDURES

FLA -379

▶ Go to "Ground Circuit Inspection" procedure.

NO

▶ Repair open in harness, and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

EA1D6745

1.

IG "OFF" and disconnect CMPS connector.

2.

Measure voltage between terminal 3 of CMPS harness connector and chassis ground.

3.

Measure voltage between terminals 2 and 3 of CMPS harness connector.

Specification : Measurement "A" - Measurement ’B’ = Approx. below 200mV

4.

Is the measured voltage within specification?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair open or contact resistance in harness, and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E94AD601

1.

Check CMPS

1)

IG "OFF" and connect scantool.

2)

ENG "ON" and Measure signal waveform at terminal 3 of CMPS.

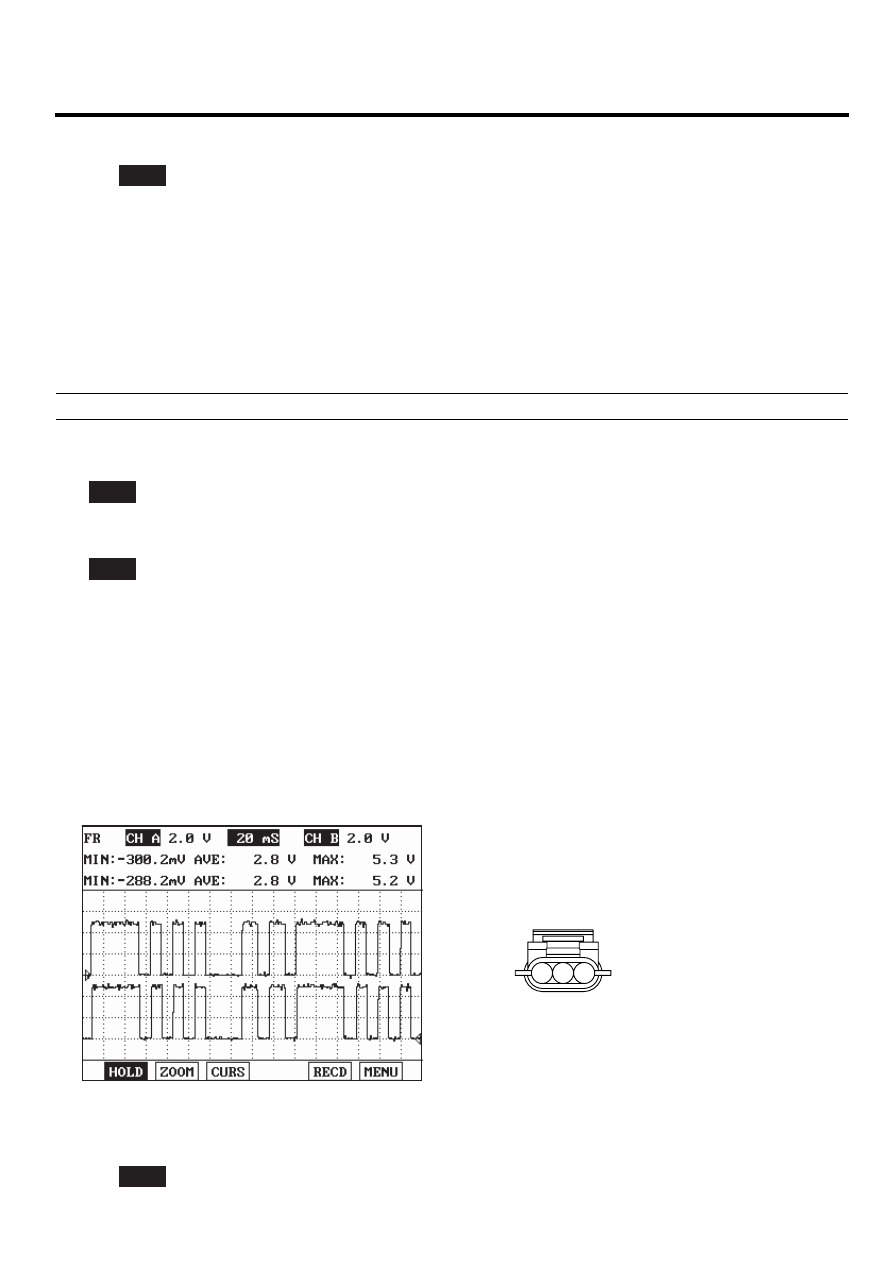

REFERENCE SIGNAL WAVEFORM :

C10-1

1

2

3

1. Reference Voltage (+5V)
2. Sensor ground
3. CMPS [Bank 1] signal

SCMF16310L

3)

Is the measured siganl waveform normal?

YES

FLA -380

FUEL SYSTEM

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known - good CMPS and check for proper operation. If the problem is corrected, replace
CMPS and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. After testing PCM on the vehicle, use this function to reuse the PCM on the others

VERIFICATION OF VEHICLE REPAIR

E54AD5D6

After a repair, it is essential to verify that the fault has been corrected.

1.

Monitor and record the Freeze Frame Data for the Diagnostic Trouble Code(DTC) which has been diagnosed.

2.

Using a Scantool, Clear the DTCs

3.

Operate the vehicle within conditions noted in the freeze frame data or enable conditions

4.

Monitor that all rediness test have been verified as " Complete "

5.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshoooting procedure.

NO

▶ System is performing to specification at this time.

DTC TROUBLESHOOTING PROCEDURES

FLA -381

DTC P0341 CAMSHAFT POSITION SENSOR A CIRCUIT
RANGE/PERFORMANCE (BANK 1 OR SINGLE SENSOR)

COMPONENT LOCATION

E0B45A3C

Refer to DTC P0340.

GENERAL DESCRIPTION

E840146B

Refer to DTC P0340.

DTC DESCRIPTION

E0819699

Checking oputput signals from CMP during engine running, if the expected number of cam tooth count is not observed.
PCM sets P0341. MIL(Malfunction Indication Lamp) turns on when the malfunction lasts till consecutive 2 driving cycle.

DTC DETECTING CONDITION

EACE8905

Item

Detecting Condition

Possible cause

DTC Strategy

• Check if CAM sensor is synchronized correctly

Enable Conditions

• Engine running state

Threshold value

• Cam tooth count ≠ 6

Diagnosis Time

• Continuous

MIL On Condition

• 2 driving cycles

• Poor connection
• Short in harness
• electrical noise
• Target wheel
• CMPS
• PCM

SCHEMATIC DIAGRAM

E2AE546B

Refer to DTC P0340.

SIGNAL WAVEFROM AND DATA

E32A4B2F

Refer to DTC P0340.

MONITOR DTC STATUS

E6D69B5E

Refer to DTC P0340.

TERMINAL AND CONNECTOR INSPECTION

E176A700

Refer to DTC P0340.

POWER CIRCUIT INSPECTION

E099D74C

1.

IG "OFF" and disconnect CMPS connector.

2.

IG "ON" and ENG "OFF"

3.

Measure voltage between terminal 1 of CMPS(B1) harness connector and chassis ground.

Specification : Approx. 5V
