FLA -302

FUEL SYSTEM

▶ Blocking in intake manifold and injector caused by any foreign substance

2)

Has a problem found?

YES

▶ Repair or replace it, and go to "Verification of Vehicle Repair" procedure.

NO

▶ Go to " Check fuel pressure" as follows.

2.

Check fuel pressure

NOTE

-

Be cautious that Fuel is explosive and an empty fuel tank can still contain explosive gases.When working on fuel
system make sure to supply adequate ventilation to the work area. Do not smoke, and keep sparks and open
flames away.

-

The fuel system remains under pressure when the engine is not running. Release fuel systempressure before
disconnecting any fuel line to reduce the chance of presonal injury orfire damage to vehicle components.

1)

Start the engine and disconnect the fuel pump relay.

2)

Wait until fuel in fuel line is exhausted and the engine stalls.

3)

Turn the ignition switch OFF position.

4)

Install the special service tool for measuring the fuel pressure between the delivery pipe and the fuel feed hose.

5)

Connect the fuel pump relay.

6)

With fuel pressure applied, check the three is no fuel leakage from the fuel pressure gauge or connection part.

7)

Start the engine and measure the fuel pressure at idle.

Specification : 374 ~ 384 kpa (3.82 ~ 3.92 kg/㎠, 54.3 ~ 55.8psi)

8)

Stop the engine and check for a change in the fuel pressure gauge reading.

Specification : After engine stops, the gauge reading should hold for about 5 minutes.

9)

Is the measured fuel pressure within specification?

YES

▶ Go to "Check fuel leakage in injector" procedure.

NO

▶ Repair or replace according to the table below.
▶ And then, go to " Verification of Vehicle Repair" procedure.

DTC TROUBLESHOOTING PROCEDURES

FLA -303

Condition

Possible Cause

Suspected area

Clogged filter

Fuel filter

Fuel pressure too low

Fuel leak on the fuel-pressure

regulator that is assembled on fuel

pump because of poor seating of

the fuel-pressure regulator

Fuel pressure regulator

Fuel pressure too high

Sticking fuel pressure regulator

Fuel pressure regulator

Fuel pressure drops slowly after

engine is stopped

Injector leak

Injector

Fuel pressure drops immediately

after engine is stopped

The check valve within the fuel

pump is open

Fuel pump

3.

Check fuel leakage in injector

1)

IG "OFF" after checking the fuel pressure test.

2)

Stop engine and check for a change in the fuel pressure gauge reading for 5 minutes.

Specification : After engine stops, fuel gauge reading is maintained for 5 minutes.

3)

Is the fuel gauge reading within specification?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ There is a fuel leakage in injector. Repair or replace it, and go to " Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E5B498B0

1.

Check PCV

1)

IG "OFF" and remove PCV valve from cylinder head

2)

With engine idling, block PCV valve and confirm that vacuum is felt.

3)

Insert thin stick into the screwed PCV valve and verify that the plunger is moving.

4)

Is the PCV valve normally moving?

YES

▶ Go to "Check PCSV as follows.

NO

▶ Replace it, and go to "Verification of Vehicle Repair" procedure.

2.

Check PCSV

1)

IG "OFF" and disconnect PCSV and vacuum hose.

2)

Connect hand-vacuum gage with PCSV and supply vacuum to it.

FLA -304

FUEL SYSTEM

3)

Is the vacuum maintained ?

YES

▶ Go to " Check injector" as follows.

NO

▶ Repair or replace it, and go to " Verification of Vehicle Repair" procedure.

3.

Check injector

1)

IG "OFF" and disconnect injector.

2)

Check it for blocking caused by any foreign substance.

3)

Measure resistance between terminals 1 and 2 of Injector connector.(Component side)

SPECIFICATION :

Temp

Coil’s resistance

20℃(68 F)

13.8 ~ 15.2 Ω

4)

Is the measured resistance within specification?

YES

▶ Go to "Check sensor/actuator related to fuel system" as follows

NO

▶ Repair or replace it, and go to "Verification of Vehicle Repair" procedure.

4.

Check sensor/actuator related to fuel system

1)

Check the signal of sensor/actuator related to fuel system(HO2S, MAFS,MAPS, TPS, ECTS, PCSV, Injector and
so on) ( Refer to each DTC diagnostic procedure)

2)

Are all of these items normal ?

YES

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NO

▶ Repair it, and go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E3C739E0

Refer to DTC P0171.

DTC TROUBLESHOOTING PROCEDURES

FLA -305

DTC P0196 ENGINE OIL TEMP. SENSOR RANGE / PERFORMANCE

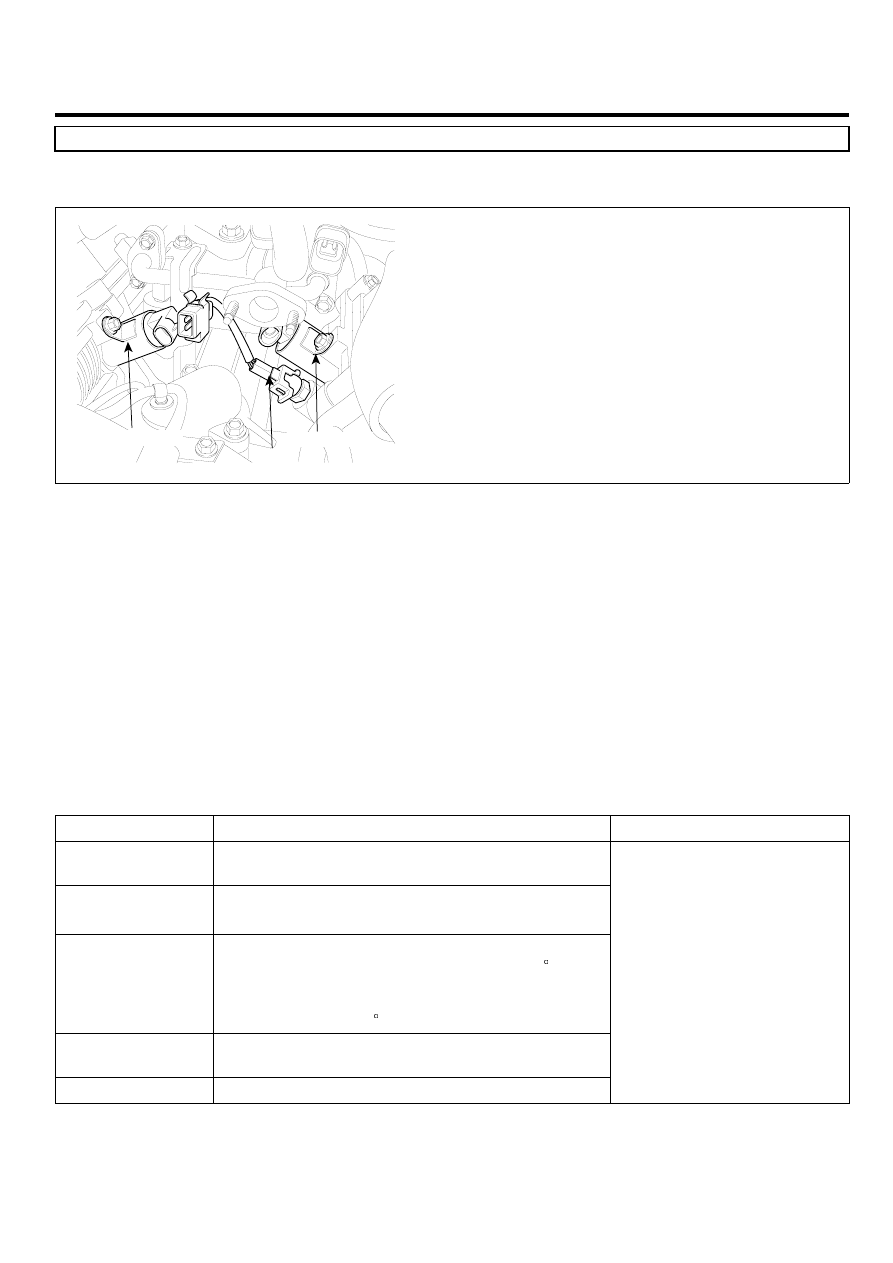

COMPONENT LOCATION

E2609C65

OCV [Bank 2]

OTS

OCV [Bank 1]

LGLG500A

GENERAL DESCRIPTION

E4B4433D

The fluid of the CVVT is the engine oil and its density changes according to the engine oil temperature. At this time the
Oil Temperature Sensor (OTS) helps compensation against the temperature differences. The Oil Temperature Sensor
measures the engine oil temperature before the engine oil comes into the Oil-flow Control Valve (OCV).
According to the measured temperature, the Engine Control Module (ECM) compensates the oil-flow control valve oper-
ation time.

DTC DESCRIPTION

E70307F1

Checking the oil temperture , coolant temperature and intake air temperature every 25 sec. under detecting condition, if
the difference in temperature at start-up exceeds threshold value, PCM sets P0196.

DTC DETECTING CONDITION

E86D378A

Item

Detecting Condition

Possible cause

DTC Strategy

• Determines if the oil temperature value is rational,

compared to coolant and intake air temperature.

Enable Conditions

• Engine run time after startup〈 30 sec
• Minimum soak period required 〉270 min

Threshold value

• The difference in temperature between oil and

coolant temperatures at startup. 〉 35℃(63 F)

• The difference in temperature between oil

temperature and intake air temperature at
startup 〉 35℃(63 F)

Diagnosis Time

• Continuous

(More than 12.5 sec.failure for every 25 sec.test)

MIL On Condition

• No MIL ON (DTC only)

• Poor connection
• Open or short in harness
• Faulty OTS
• PCM
