Hyundai Santa Fe (2006 year). Manual - part 536

FLA -210

FUEL SYSTEM

TERMINAL AND CONNECTOR INSPECTION

E570B72D

Refer to DTC P0110.

SIGNAL CIRCUIT INSPECTION

E1D80CD4

1.

Check voltage

1)

IG "OFF" and disconnect IATS connector.

2)

IG "ON" and ENG "OFF"

3)

Measure voltage between terminal 4 of IATS harness connector and chassis ground.

Specification : Approx. 5V

4)

Is the measured voltage within specification ?

YES

▶ Go to "Ground Circuit Inspection" procedure.

NO

▶ If the voltage is 0V, go to "Check open in harness" as follows. If the voltage is more than 5.1V, go to "Check
short to battery in harness" as follows.

2.

Check short to battery in harness

1)

IG "OFF" and disconnect IATS connector and PCM connector.

2)

Measure resistance between terminals 2 and 4 of IATS harness connector.

3)

Measure resistance between terminals 1 and 4 of IATS harness connector.

Specification : Infinite

4)

Is the measured resistance within specification?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair short to battery in harness and go to "Verification of Vehicle Repair" procedure.

3.

Check open in harness

1)

IG "OFF" and disconnect IATS connector and PCM connctor.

2)

Measure resistance between terminal 4 of IATS harness connector and C30-A (44) of PCM harness connector.

Specification : below 1Ω

3)

Is the measured resistance within specification?

DTC TROUBLESHOOTING PROCEDURES

FLA -211

YES

▶ Go to "Ground Circuit Inspection" procedure.

NO

▶ Repair open in harness and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

E9C2613F

1.

IG "OFF" and disconnect IATS connector.

2.

Measure voltage between terminal 4 of IATS harness connector and chassis ground.

3.

Measure voltage between terminals 4 and 5 of IATS harness connector.

Specification : Voltage difference between measurement "A" and "B" is below 200mV.

4.

Is the measured voltage within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair contact resistance or open in harness and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E544C3E7

1.

Check IATS

1)

IG "OFF" and disconnect IATS connector.

2)

Measure resistance between teminals 4 and 5 of IATS connector.(Component side)

SPECIFICATON :

Temp. (℃/℉)

Resistance (kΩ )

Temp. (℃/℉)

Resistance (kΩ )

-40(-40)

95.95 ~ 105.78

20(68)

3.42 ~ 3.61

-20(-4)

27.4 ~ 29.77

40(104)

1.43 ~ 1.5

0(32)

9.08 ~ 9.72

60(140)

0.66 ~ 0.69

10(50)

5.49 ~ 5.83

80(176)

0.33 ~ 0.34

FLA -212

FUEL SYSTEM

1

2

3

C13

1. MAFS Signal
2. MAFS Power
3. MAFS Ground

4. IATS Signal
5. IATS Ground

5

4

Ω

SCMF16204L

3)

Is the measured resistance within specification ?

YES

▶ Go to "Check PCM" as follows.

NO

▶ Substitute with a known - good IATS and check for proper operation. If the problem is corrected, replace IATS
and go to "Verification of Vehicle Repair" procedure.

2.

Check PCM

1)

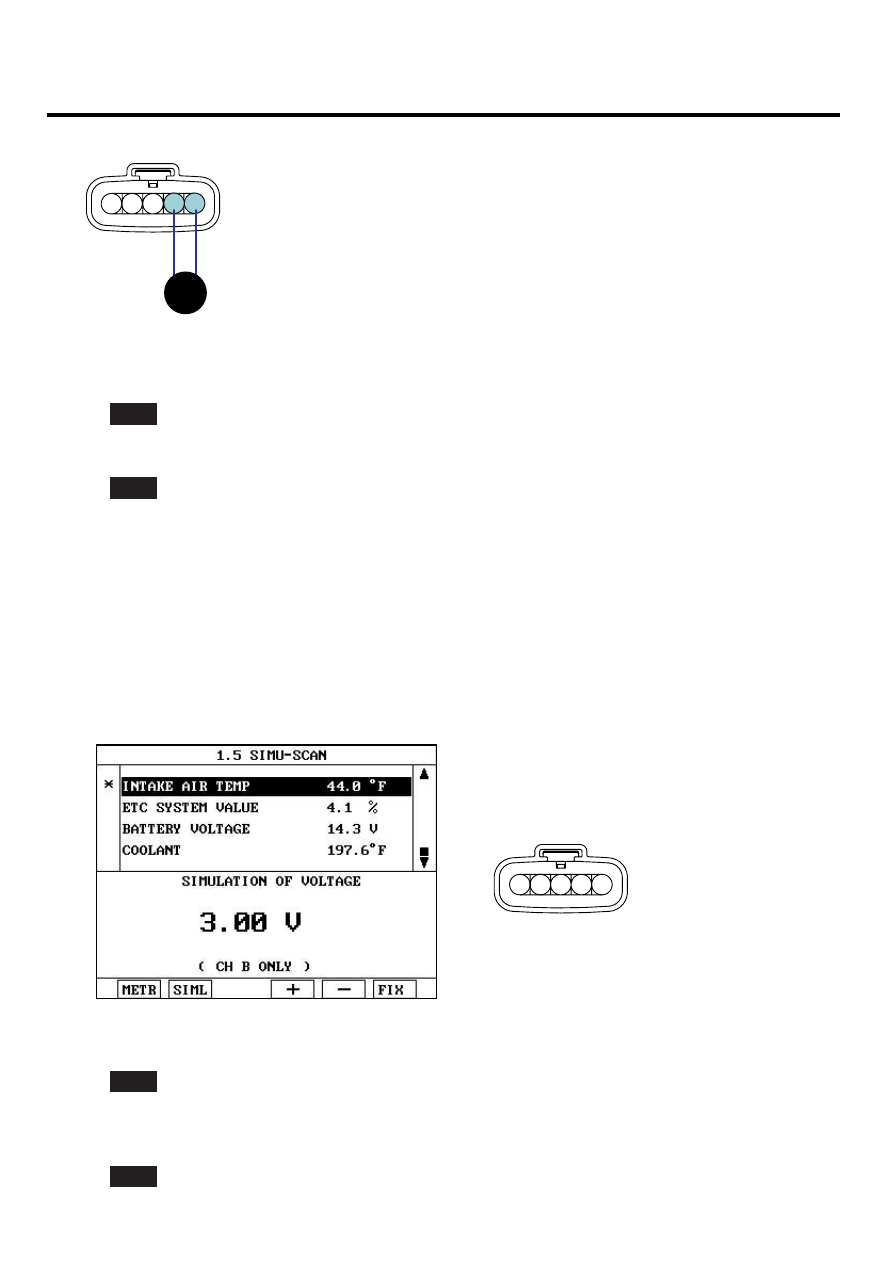

IG "OFF" and connect scantool.

2)

Disconnect IATS connector and connect probe to terminal 4 of IATS harness connector.

3)

IG "ON" and ENG "OFF" and simulation Function on scantool.

4)

Simulate voltage at terminal 4 of IATS harness connector.

1

2

3

4

5

C13

1. MAFS Signal
2. MAFS Power
3. MAFS Ground
4. IATS Signal
5. IATS Ground

SCMF16205L

5)

Does the signal value of IAT sensor change according to simulation voltage ?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair or replace as necessary and go to "Verification of Vehicle Repair" procedure.

NO

DTC TROUBLESHOOTING PROCEDURES

FLA -213

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

VERIFICATION OF VEHICLE REPAIR

E1AFF304

Refer to DTC P0110.
