FLA -202

FUEL SYSTEM

SCHEMATIC DIAGRAM

E0C08B0E

Refer to DTC P0110.

SIGNAL WAVEFORM AND DATA

EEB56960

Refer to DTC P0110.

MONITOR DTC STATUS

EBDF8E0D

Refer to DTC P0110.

TERMINAL AND CONNECTOR INSPECTION

E978E804

Refer to DTC P0110.

SIGNAL CIRCUIT INSPECTION

E7CB410B

1.

IG "OFF" and disconnect IATS connector.

2.

IG "ON" and ENG "OFF"

3.

Measure voltage between terminal 4 of IATS harness connector and chassis ground.

Specification : Approx. 5V

4.

Is the measured voltage within specification ?

YES

▶ Check short to battery in harness.
▶ If O.K, go to "Ground Circuit Inspection" procedure.
▶ If N.G, repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

▶ Repair open or short to ground in harness and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

ED483916

1.

IG "OFF" and disconnect IATS connector.

2.

Measure voltage terminal 4 of IATS harness connector and chassis ground.

3.

Measure voltage terminal 4 and 5 of IATS harness connector.

Specification : Voltage difference between measurement "A" and "B" is below 200mV.

4.

Is the measured voltage within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

DTC TROUBLESHOOTING PROCEDURES

FLA -203

▶ Repair contact resistance or open in harness and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E44DDF98

1.

Check resistance of IATS

1)

IG "OFF" and disconnect IATS connector.

2)

Measure resistance between terminal 4 and 5 of IATS connector.(Component Side)

SPECIFICATON :

Temp. (℃/℉)

Resistance (kΩ )

Temp. (℃/℉)

Resistance (kΩ )

-40(-40)

95.95 ~ 105.78

20(68)

3.42 ~ 3.61

-20(-4)

27.4 ~ 29.77

40(104)

1.43 ~ 1.5

0(32)

9.08 ~ 9.72

60(140)

0.66 ~ 0.69

10(50)

5.49 ~ 5.83

80(176)

0.33 ~ 0.34

1

2

3

C13

1. MAFS Signal
2. MAFS Power
3. MAFS Ground

4. IATS Signal
5. IATS Ground

5

4

Ω

SCMF16204L

3)

Is the measured resistance within specification ?

YES

▶ Go to "Check PCM" as follows.

NO

▶ Substitute with a known - good IATS and check for proper operation. If the problem is corrected, replace IATS
and go to "Verification of Vehicle Repair" procedure.

2.

Check PCM

1)

IG "OFF" and connect scantool.

2)

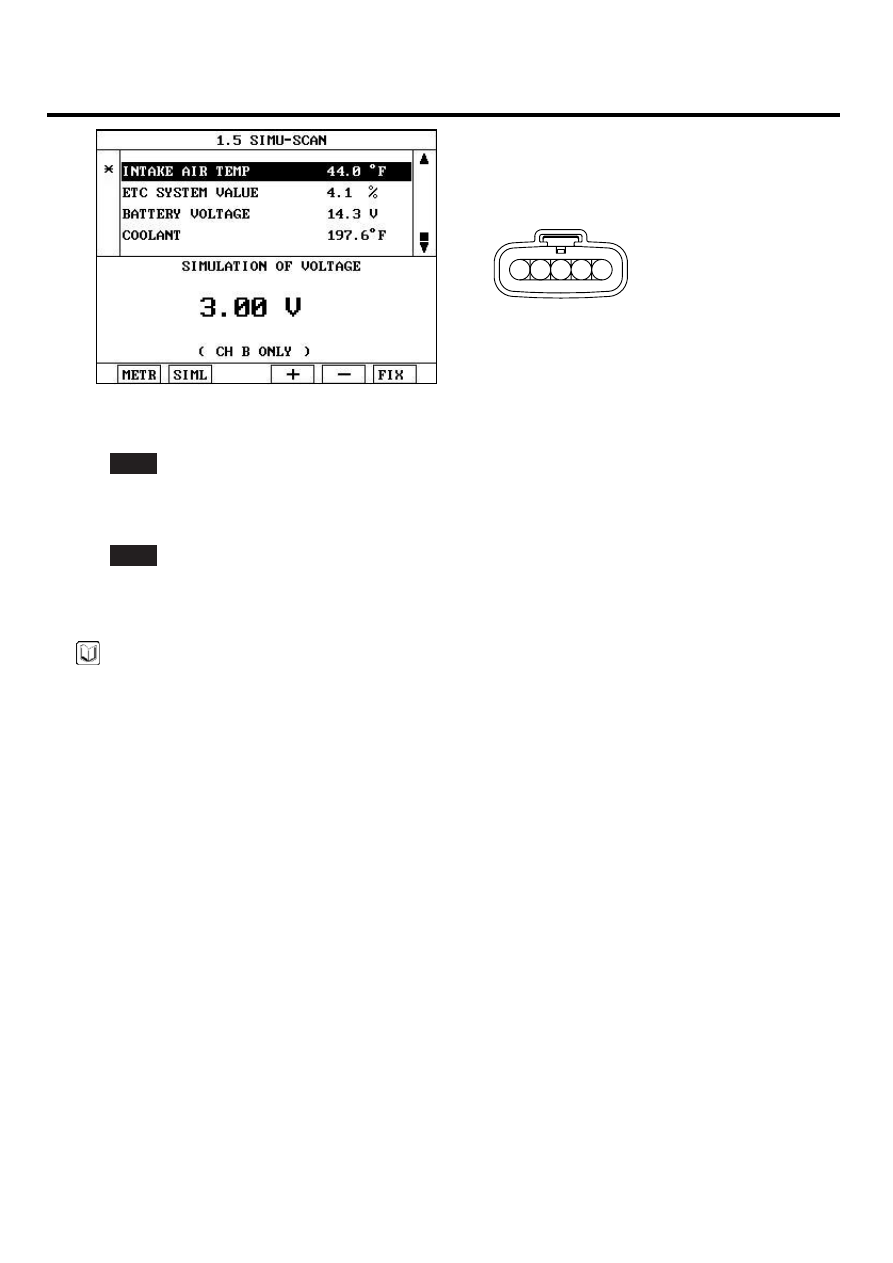

Disconnect IATS connector and connect probe to terminal 4 of IATS harness connector.

3)

IG "ON" and ENG "OFF" and simulation Function on scantool.

4)

Simulate voltage at terminal 4 of IATS harness connector.

FLA -204

FUEL SYSTEM

1

2

3

4

5

C13

1. MAFS Signal
2. MAFS Power
3. MAFS Ground
4. IATS Signal
5. IATS Ground

SCMF16205L

5)

Does the signal value of IAT sensor change according to simulation voltage ?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair or replace as necessary and go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

VERIFICATION OF VEHICLE REPAIR

EFA6A207

Refer to DTC P0110.

DTC TROUBLESHOOTING PROCEDURES

FLA -205

DTC P0112 INTAKE AIR TEMPERATURE SENSOR1 CIRCUIT LOW INPUT

COMPONENT LOCATION

EC387A43

Refer to DTC P0110.

GENERAL DESCRIPTION

EA0589DC

Refer to DTC P0110.

DTC DESCRIPTION

E3FD8660

Checking output signals of IATS every 20 sec. under detecting condition, if an ouput signal is below 0.1V for more than
10 sec., PCM sets P0112. MIL(Malfunction Indication Lamp) turns on when the malfunction lasts till consecutive 2 driving
cycle.

DTC DETECTING CONDITION

E698C5D0

Item

Detecting Condition

Possible Cause

DTC Strategy

• This code detects a continuous short to ground

in either the signal circuit or the sensor

Case 1

• Engine running state
• No Vehicle speed sensor fault
• Vehicle speed 〉50kph(30mph)

Enable-

Condi-

tions

Case 2

• Engine running time 〉120 sec. or Time from

IG "OFF" to IG "ON" 〉360 min.

Threshold value

• Intake air temperature sensor’s voltage〈 0.1V

Diagnosis Time

• Continuous

(More than 10 seconds failure for every
20 seconds test)

MIL On Condition

• 2 Driving Cycles

• Poor connection
• Short to ground in harness
• IATS
• PCM

SPECIFICATION

EAFF2A60

Refer to DTC P0110.

SCHEMATIC DIAGRAM

E2EA293C

Refer to DTC P0110.

SIGNAL WAVEFORM AND DATA

E05C8192

Refer to DTC P0110.

MONITOR DTC STATUS

E72AC1B9

Refer to DTC P0110.
